Ensamble Leo 3k

(170125)
Figura Nota
Nota. MEJOR VISUALIZACIÓN EN PANTALLAS CON UN MÍNIMO DE RESOLUCIÓN DE 992 PIXELES

Debido a las ilustraciones e imágenes incluidas, se recomienda visualizar este recurso en pantallas con una resolución mínima de 992 píxeles. El uso de tabletas o dispositivos móviles podría afectar la visualización correcta de la información ilustrativa.

Figura Nota
Nota. ACTUALIZACIÓN DEL RECURSO

Este recurso muestra una versión anterior del equipo Leo. Aunque el principio de ensamblaje sigue siendo el mismo, algunas piezas pueden tener ligeras diferencias en su diseño. En cuanto al controlador Sofía, el manual presenta información sobre la segunda generación, pero actualmente trabajamos con el controlador Sofía de tercera generación.

Para una mejor comprensión del ensamblaje, le invitamos a consultar el video: Video de ensamble Leo 2k con tina (temporal).

Este manual será actualizado a la brevedad para reflejar la última versión del equipo Leo y del controlador Sofía de tercera generación.

Video de Ensamble Leo 2k con tina (temporal)

El siguiente video muestra el proceso de ensamble del equipo Leo 2k con tina para agua. Puede apoyarse del manual de ensamble del equipo Leo y del video para realizar el ensamble de su equipo. Si tiene dudas por favor contacte al equipo de soporte técnico al correo soporte@freiman.com.mx.

¿Qué es lo que recibimos?

Lo primero que se debe revisar son todos los componentes y partes del equipo Leo que nos llegaron. Al momento de embalar los equipos se realiza una revisión de componentes, aun así, es importante usted pueda revisar cada uno de ellos y corroborar que todo este completo.

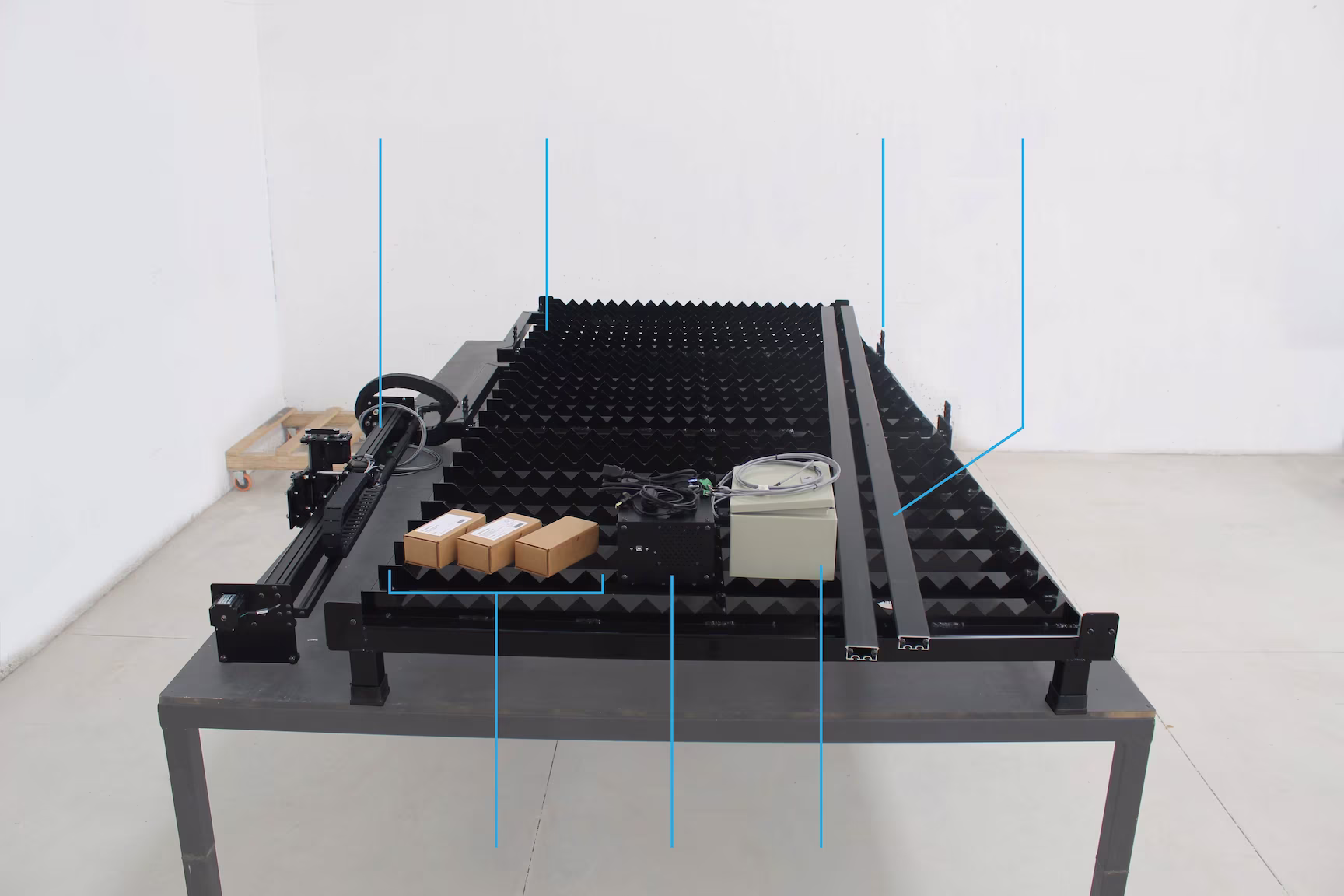

En la siguiente imagen se muestran los componentes que se deben recibir.
Ensamble Leo 3k _ 1
Ensamble
XYZ
Base de
metal
Soportes
Perfil VFreiman
Esquinera
Placa para banda
Soporte para antorcha
Controlador
Sofía
Control de
altura (THC)
La siguiente lista muestra los componentes que debe de incluir cada uno de los modelos de Leo. Algunos de los componentes aplican para los 3 modelos existentes.
Para Leo 1k
Base de metal
1 pieza A6.001
Esquinera
4 piezas A3.001
Tensor de banda
2 pares A3.014
Base para antorcha
1 pieza A3.016
1 pieza A3.017
Control electrónico
1 controlador Sofía
1 control de altura THC
Perfil Vfreiman
2 piezas A2.011
Ensamble XYZ
1 ensamble para Leo 1k
Para Leo 2k
Base de metal
1 pieza A6.002
1 pieza A6.003
Esquinera
4 piezas A3.001
Tensor de banda
2 pares A3.014
Base para antorcha
1 pieza A3.016
1 pieza A3.017
Control electrónico
1 controlador Sofía
1 control de altura THC
Perfil Vfreiman
2 piezas A2.016
Ensamble XYZ
1 ensamble para Leo 2k
Para Leo 3k
Base de metal
1 pieza A6.004
1 pieza A6.005
1 pieza A6.006
Esquinera
4 piezas A3.001
Tensor de banda
2 pares A3.014
Base para antorcha
1 pieza A3.016
1 pieza A3.017
Control electrónico
1 controlador Sofía
1 control de altura THC
Perfil Vfreiman
2 piezas A2.017
Ensamble XYZ
1 ensamble para Leo 3k
Figura Nota

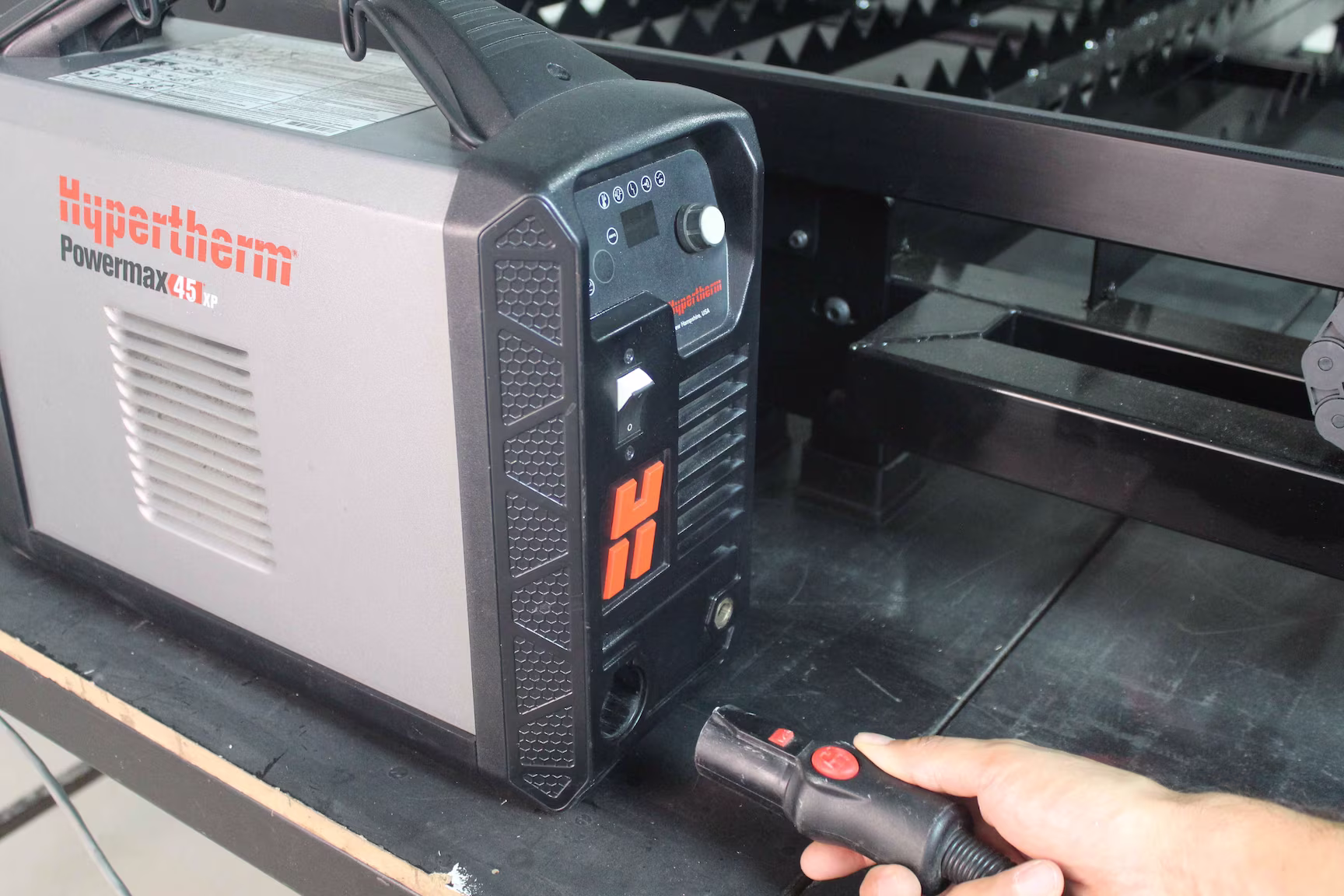

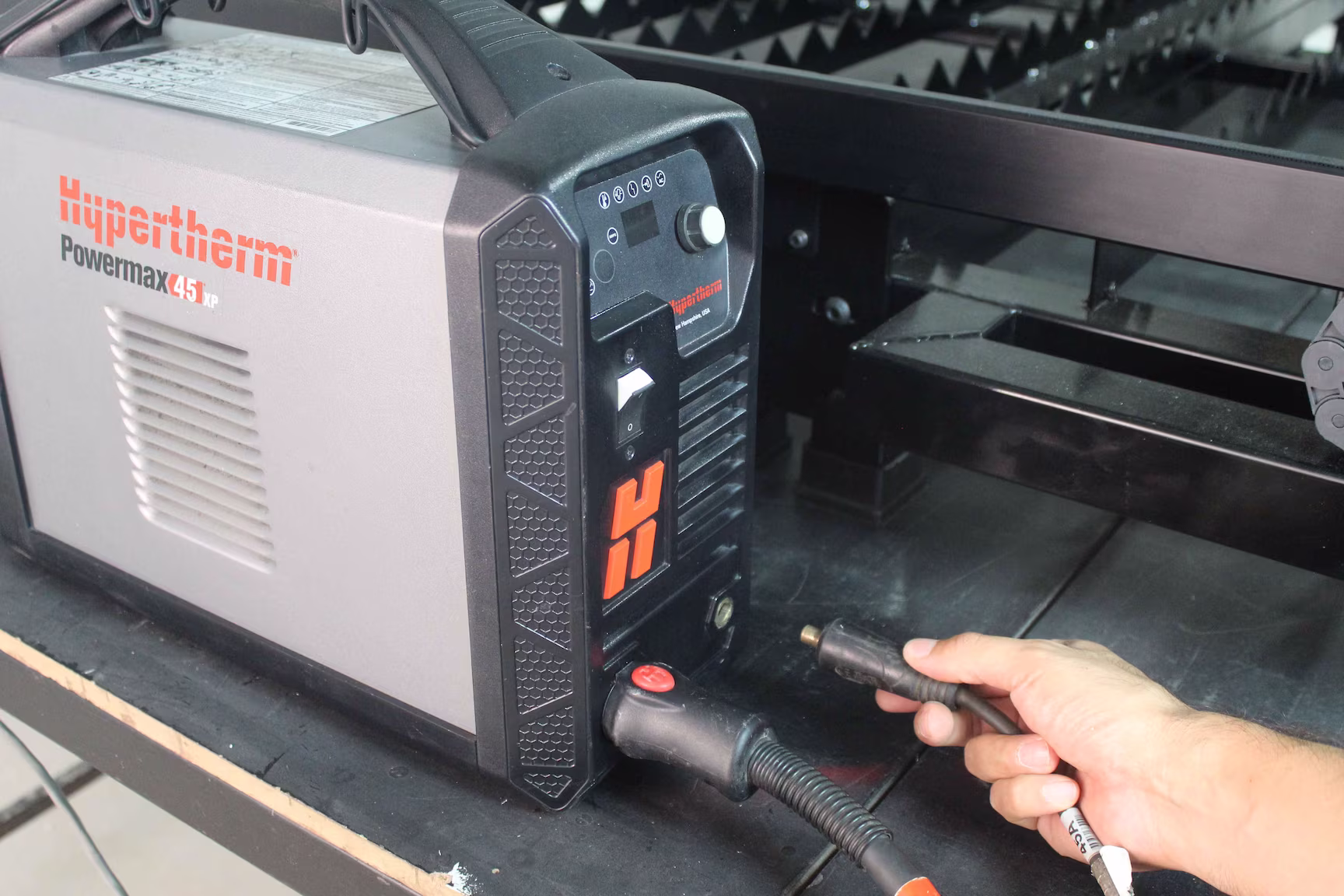

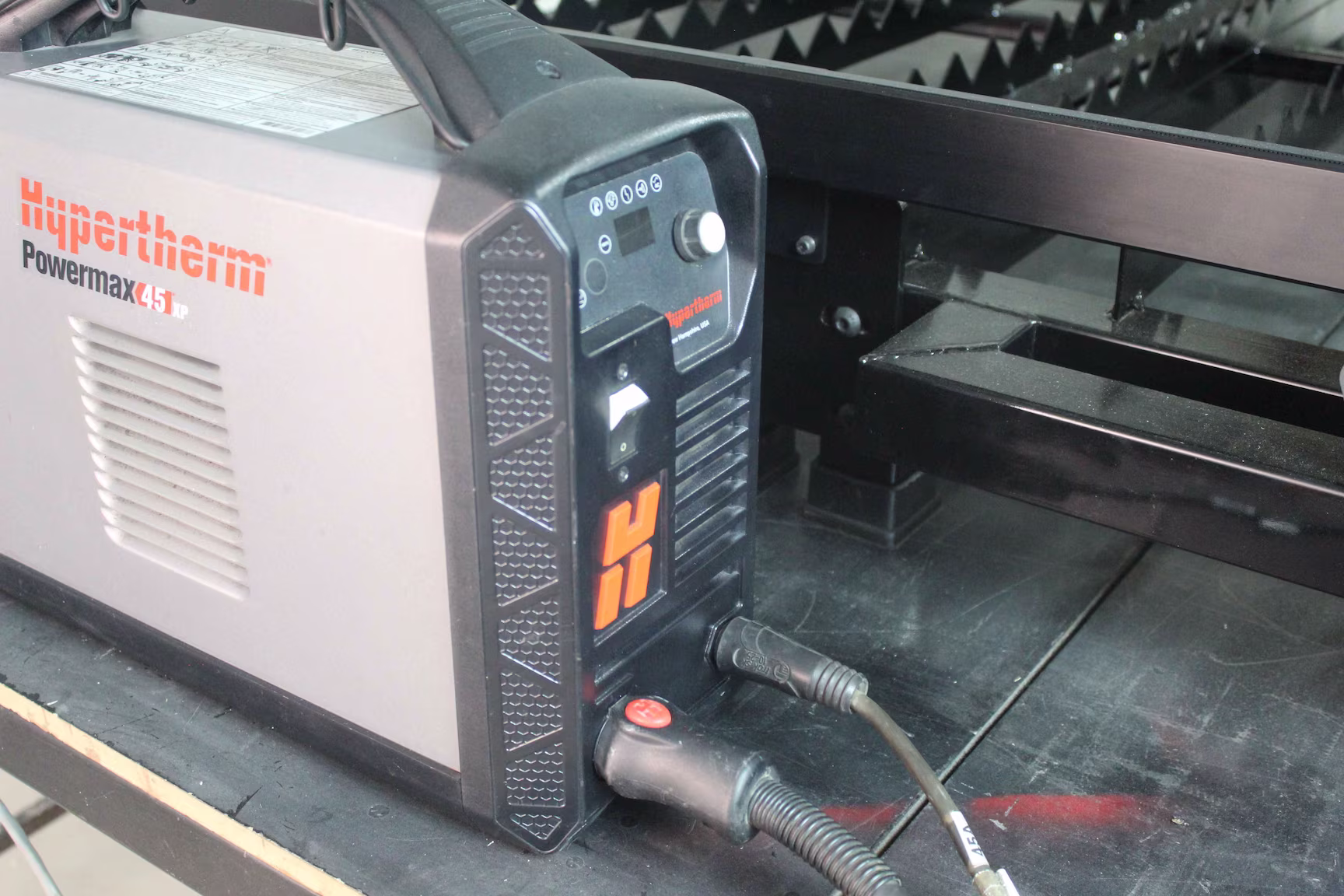

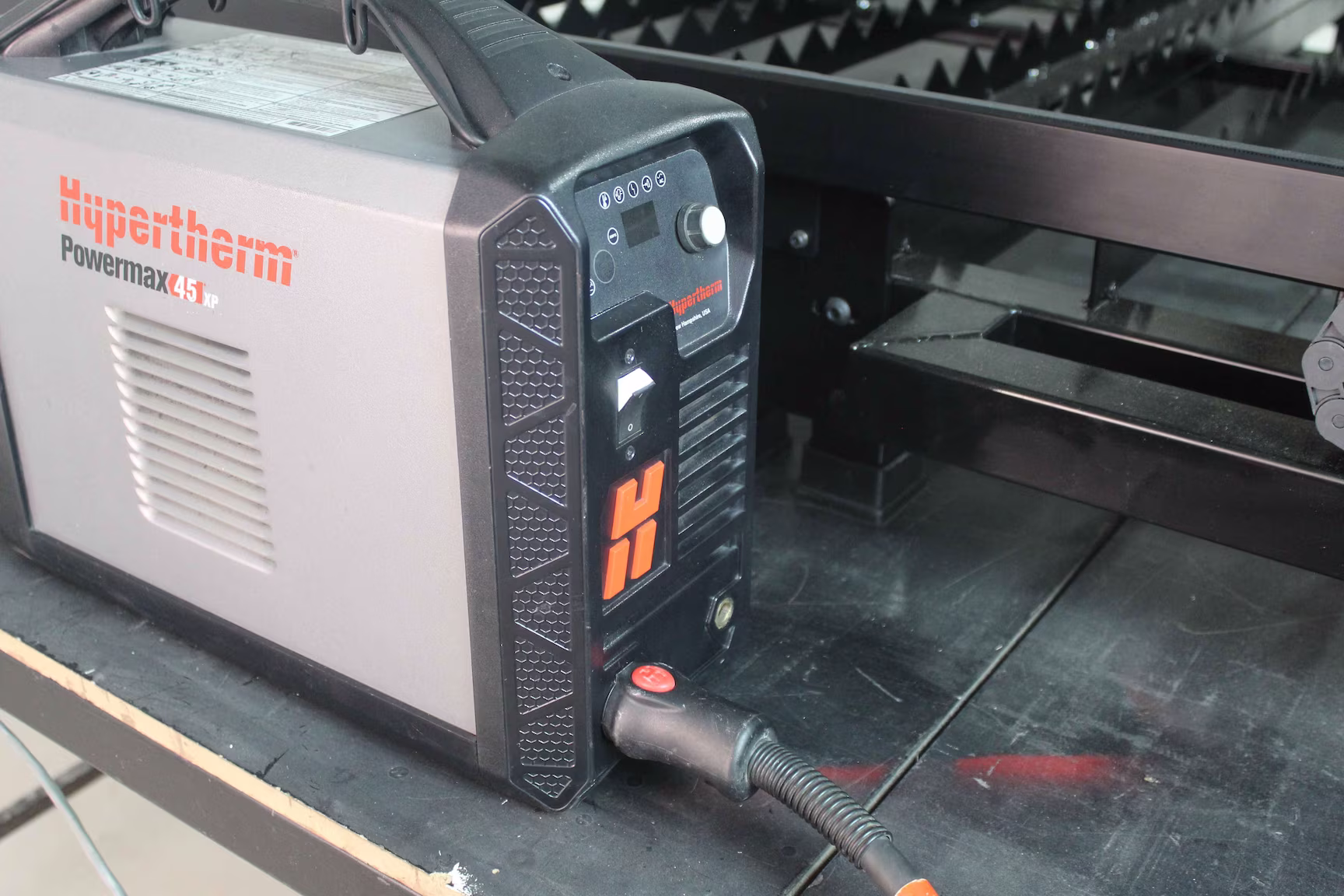

Nota. EL EQUIPO LEO NO INCLUYE GENERADOR DE PLASMA

Si desea adquirir un generador de plasma junto con el equipo Leo, deberá solicitarlo a través de un representante de Freiman.

Primer paso. Ensamble del sistema XYX

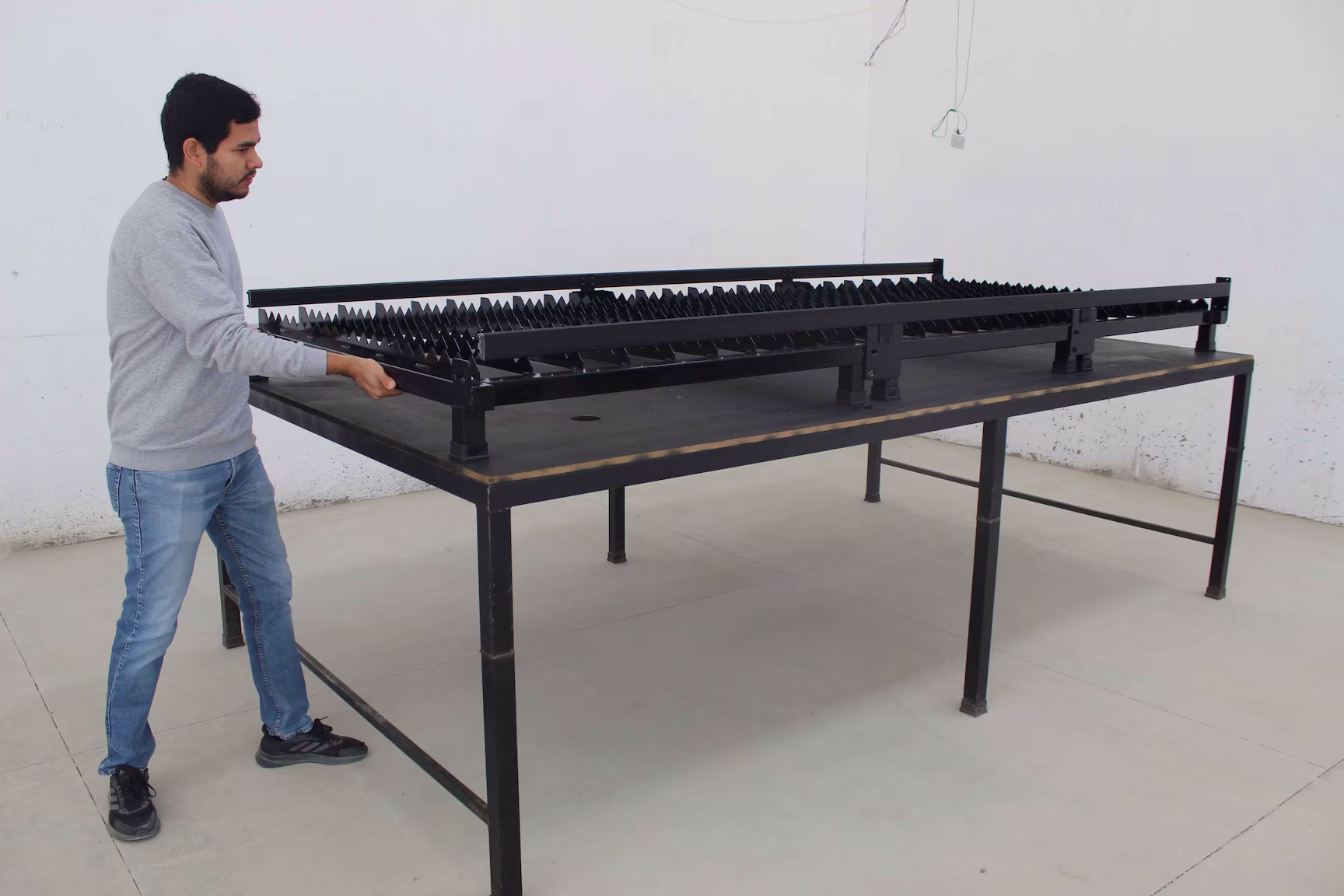

(1) Presentación de las bases

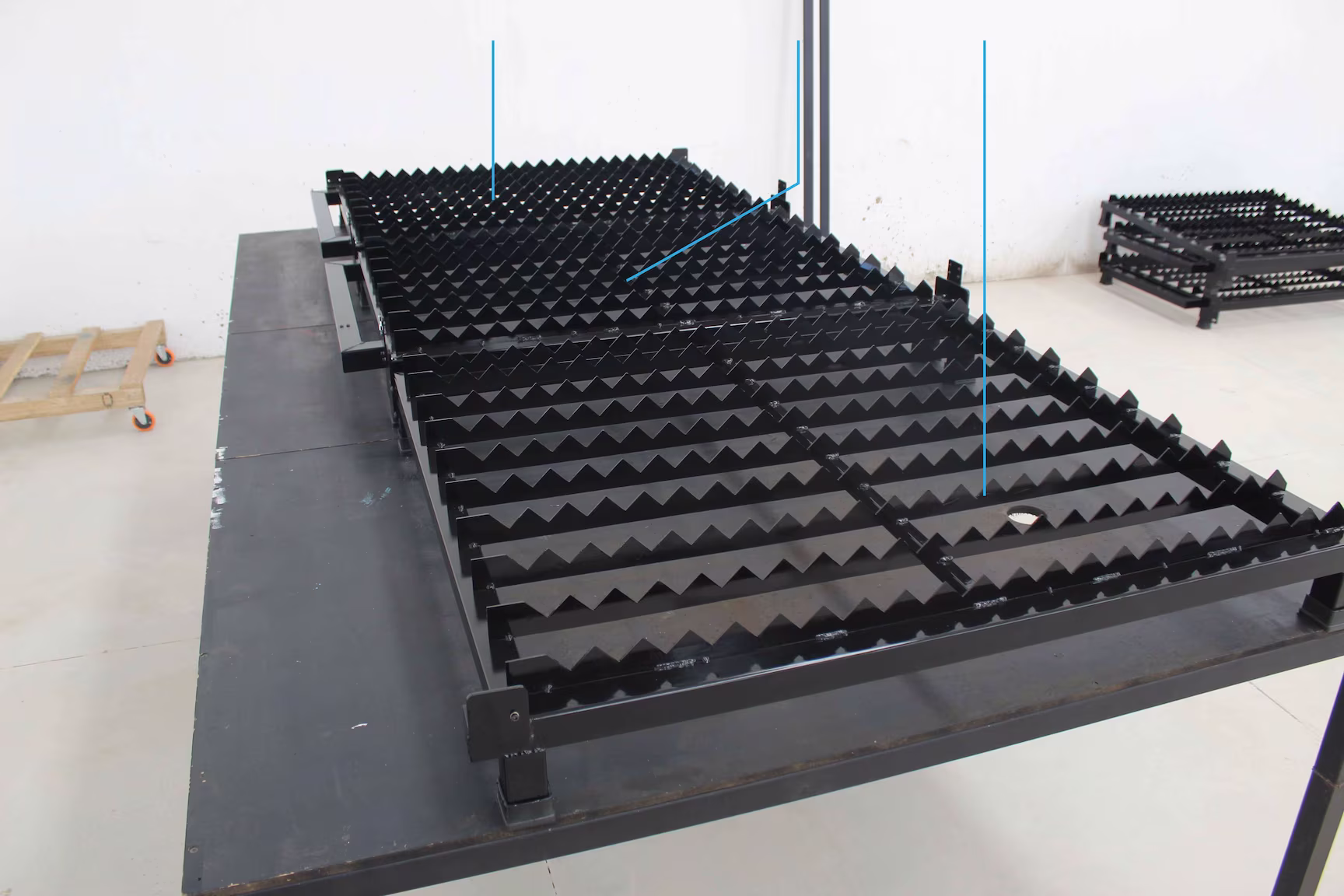

Lo primero que vamos a hacer es presentar las bases en su respectiva posición. En la siguiente imagen se muestran las bases de metal para el modelo 3k. Este modelo se conforma de 3 números de parte.
Ensamble Leo 3k _ 2
Base Leo 3k, parte 2
(A6.005)
Base Leo 3k, parte 1
(A6.004)
Base Leo 3k, parte 3
(A6.006)
Figura Nota
Nota

Observe que, del lado izquierdo de la base, quedan dos salientes de estructura de dos de las bases. Estos salientes nos servirán más adelante para soportar la cadena portacables e instalar el gabinete del control de altura.

Figura Nota
Nota. PARA EL MODELO 1K

En el modelo 1k la base del equipo Leo se conforma por un solo número de parte.

Figura Nota
Nota. PARA EL MODELO 2K

Para el modelo 2k la base se conforma solo por dos números de parte.

(2) Atornillar las bases

En este paso vamos a juntar las bases y atornillarlas pero, no vamos a apretar del todo los tornillos. Los dejaremos un poco flojos para poder ajustar el largo de la base en los siguientes pasos. Lo primero que debemos hacer es retirar todos los tornillos que realizan la unión entre las bases. Estos tornillos por default se van ya incluidos en cada base.

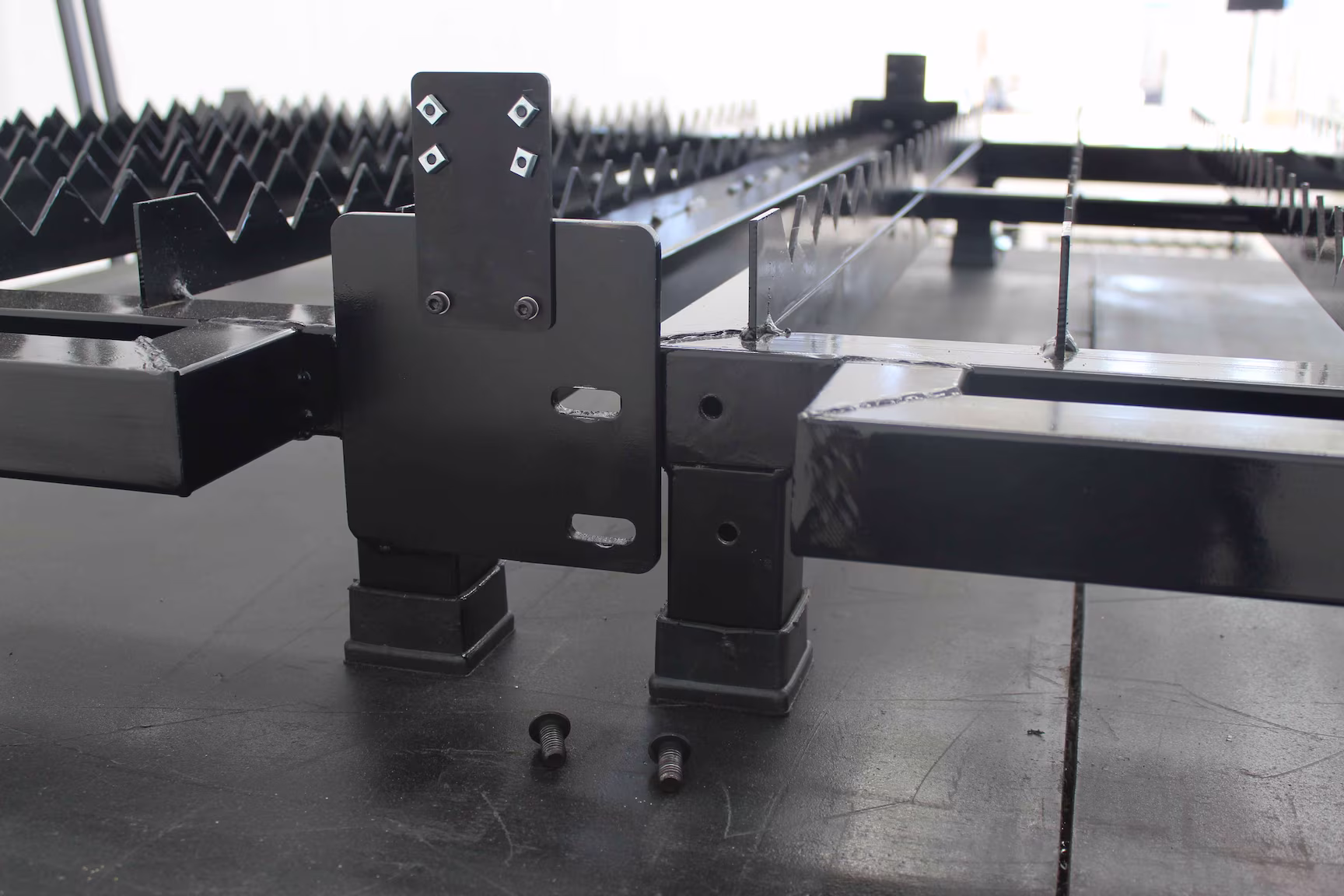

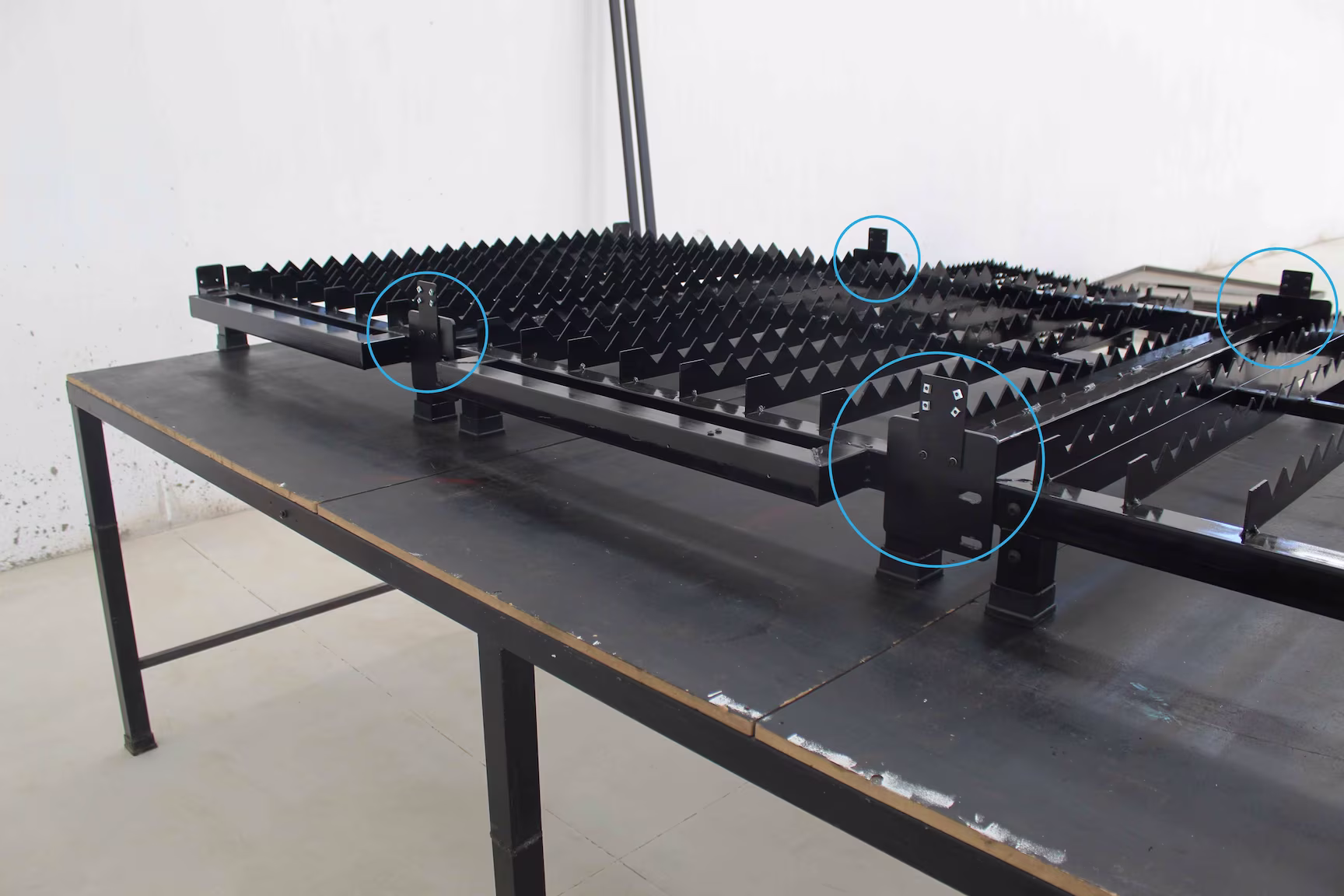

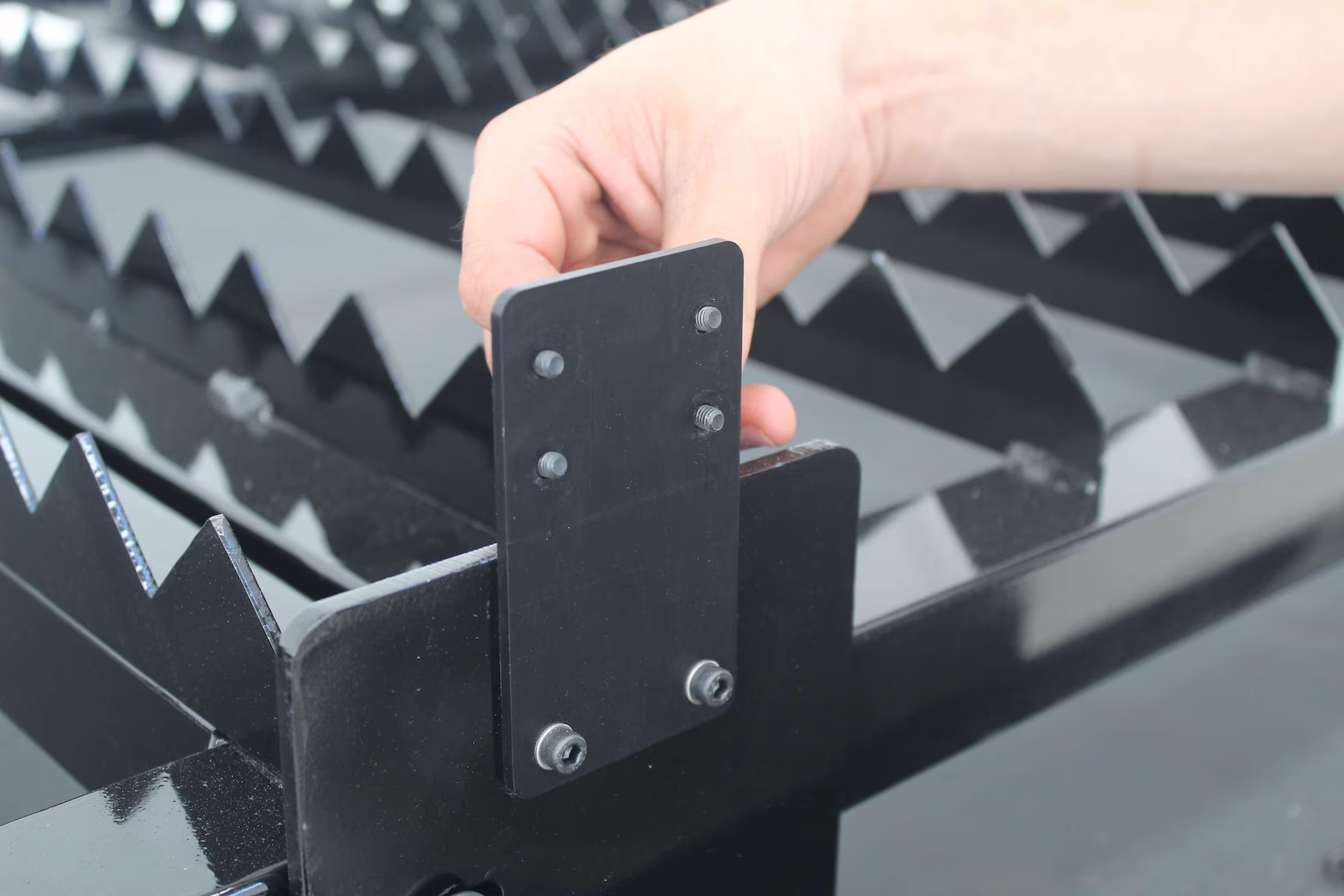

En la siguiente imagen se muestra la ubicación de cada placa de unión que sirven para realizar la unión entre las bases. Para el modelo 3k, la unión se realiza con 4 placas unión, dos por cada lado.
Ensamble Leo 3k _ 3
Figura Nota
Nota. PARA EL MODELO 1K

Para el modelo 1k no es necesario realizar estos pasos ya que solo cuenta con una pieza para la base.

Figura Nota
Nota. PARA EL MODELO 2K

Para el modelo 2k la unión entre las bases se realiza con 2 placas de unión, una de cada lado.

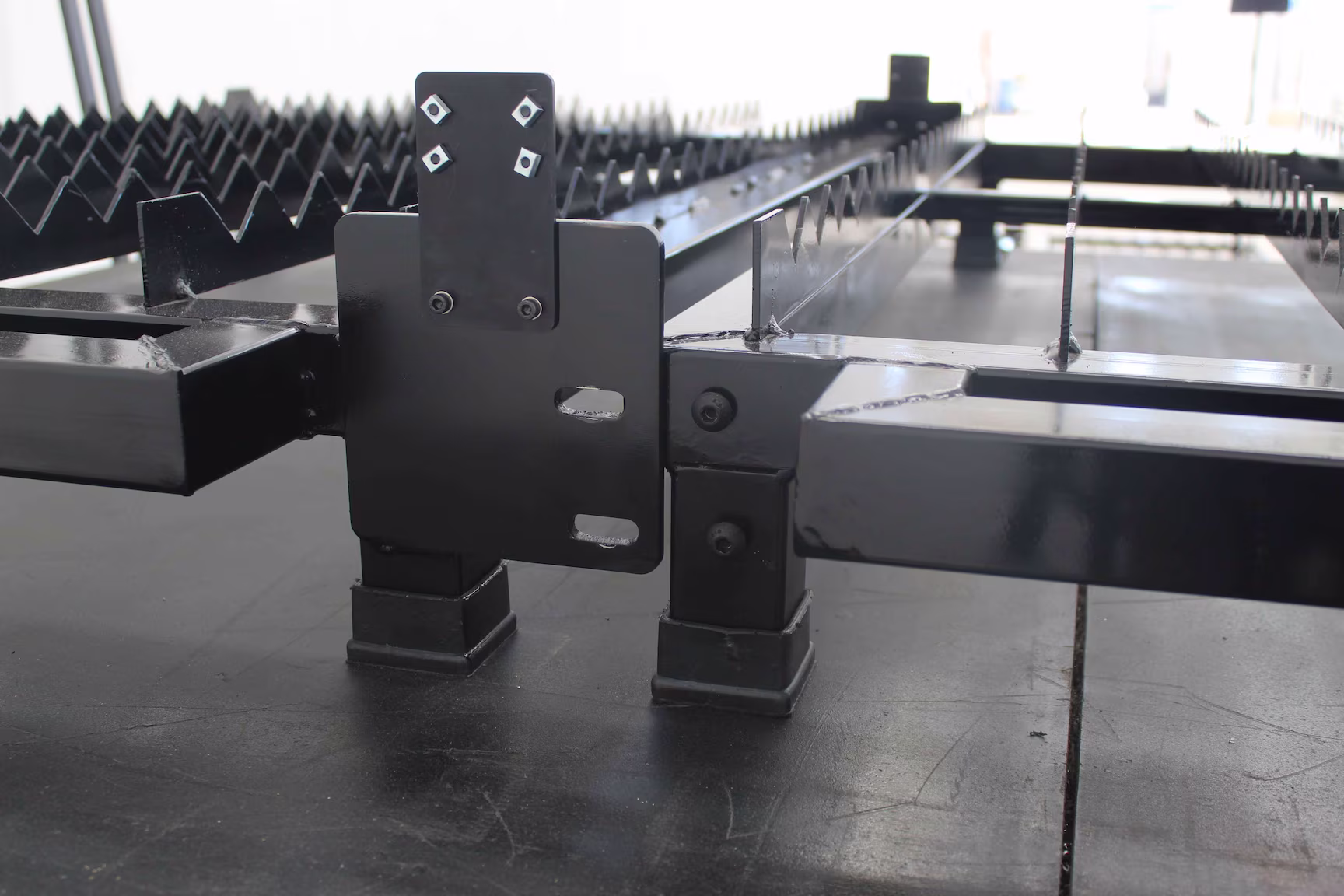

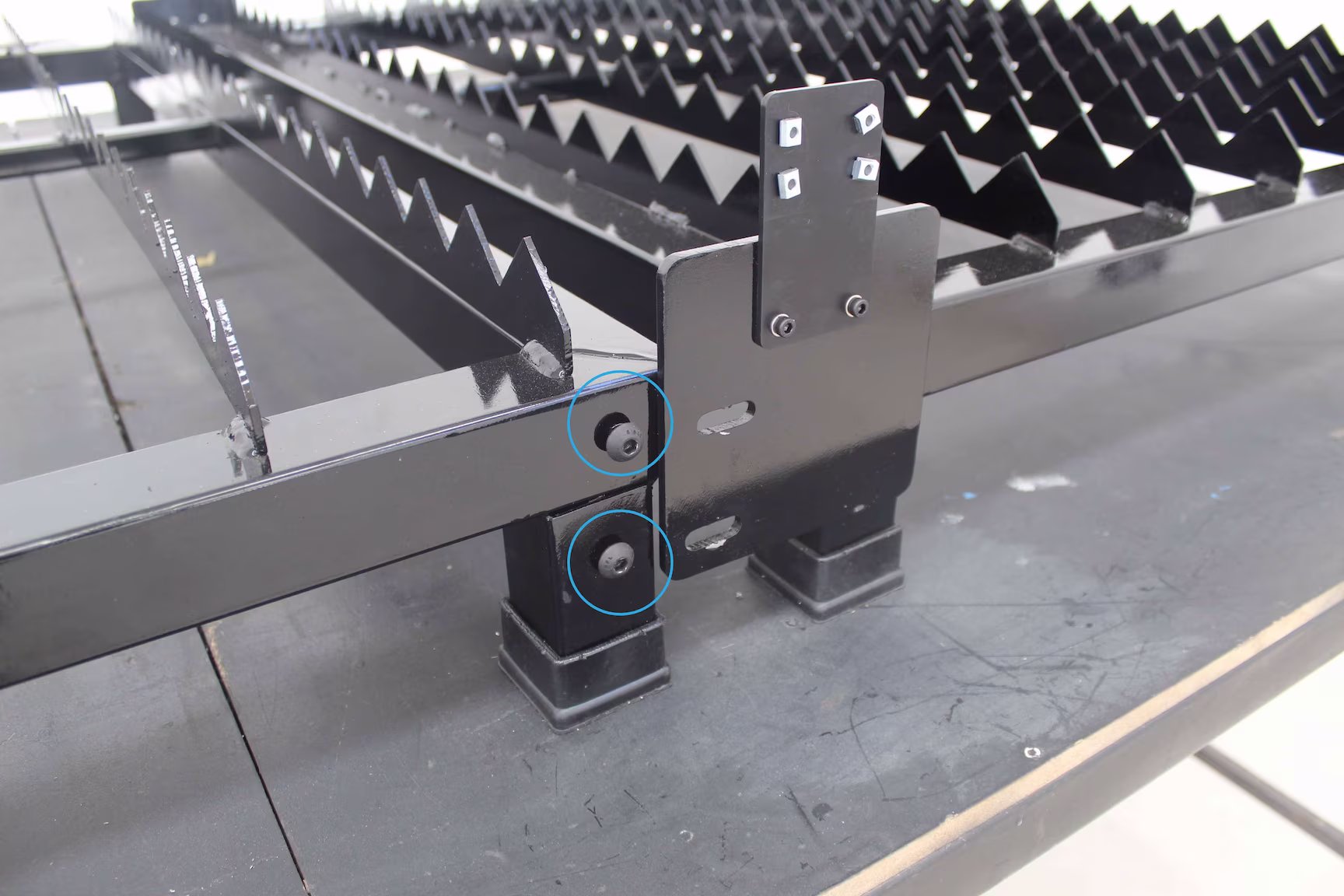

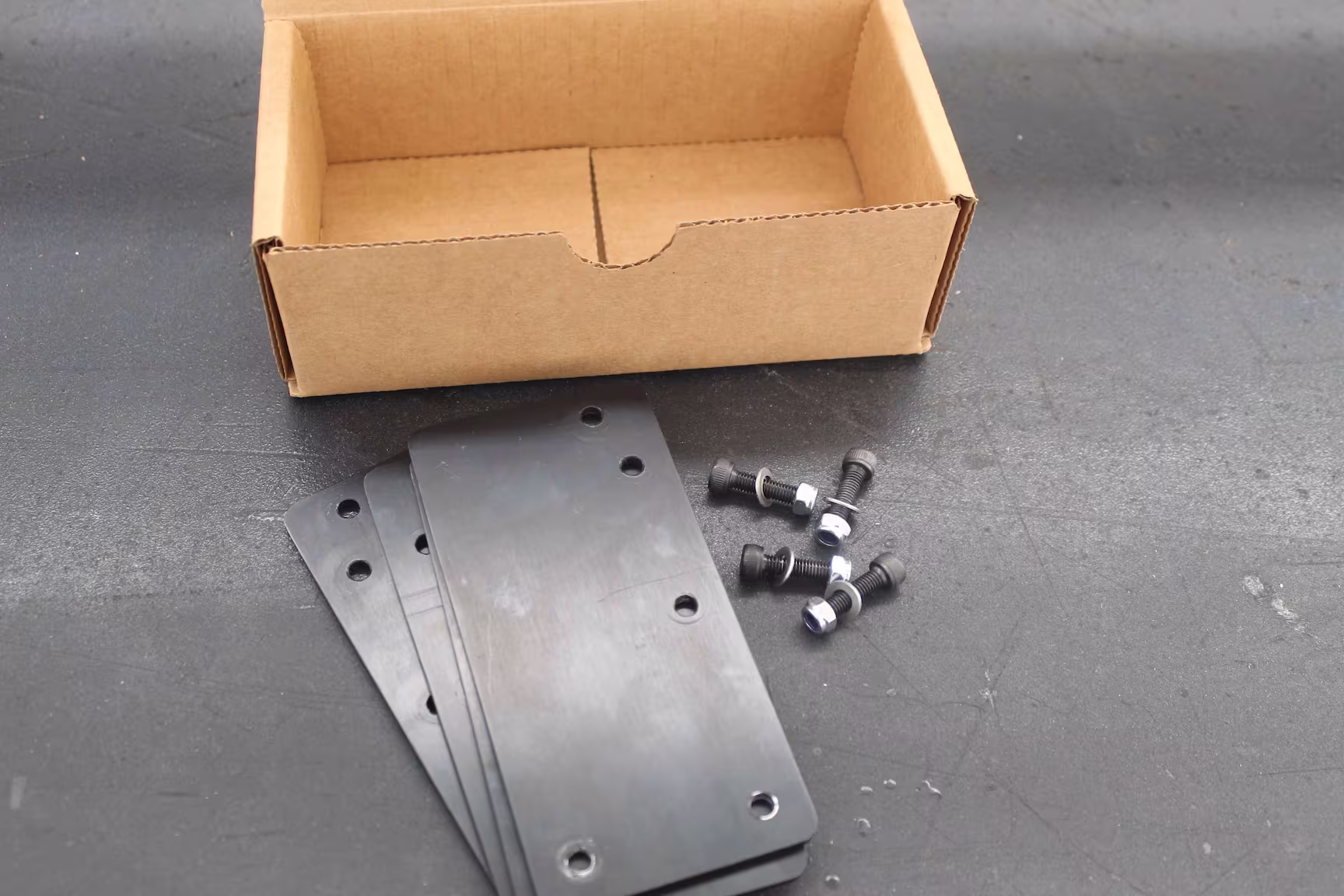

En la siguiente imagen se muestran los tornillos con los que vamos a unir las bases.
Ensamble Leo 3k _ 4

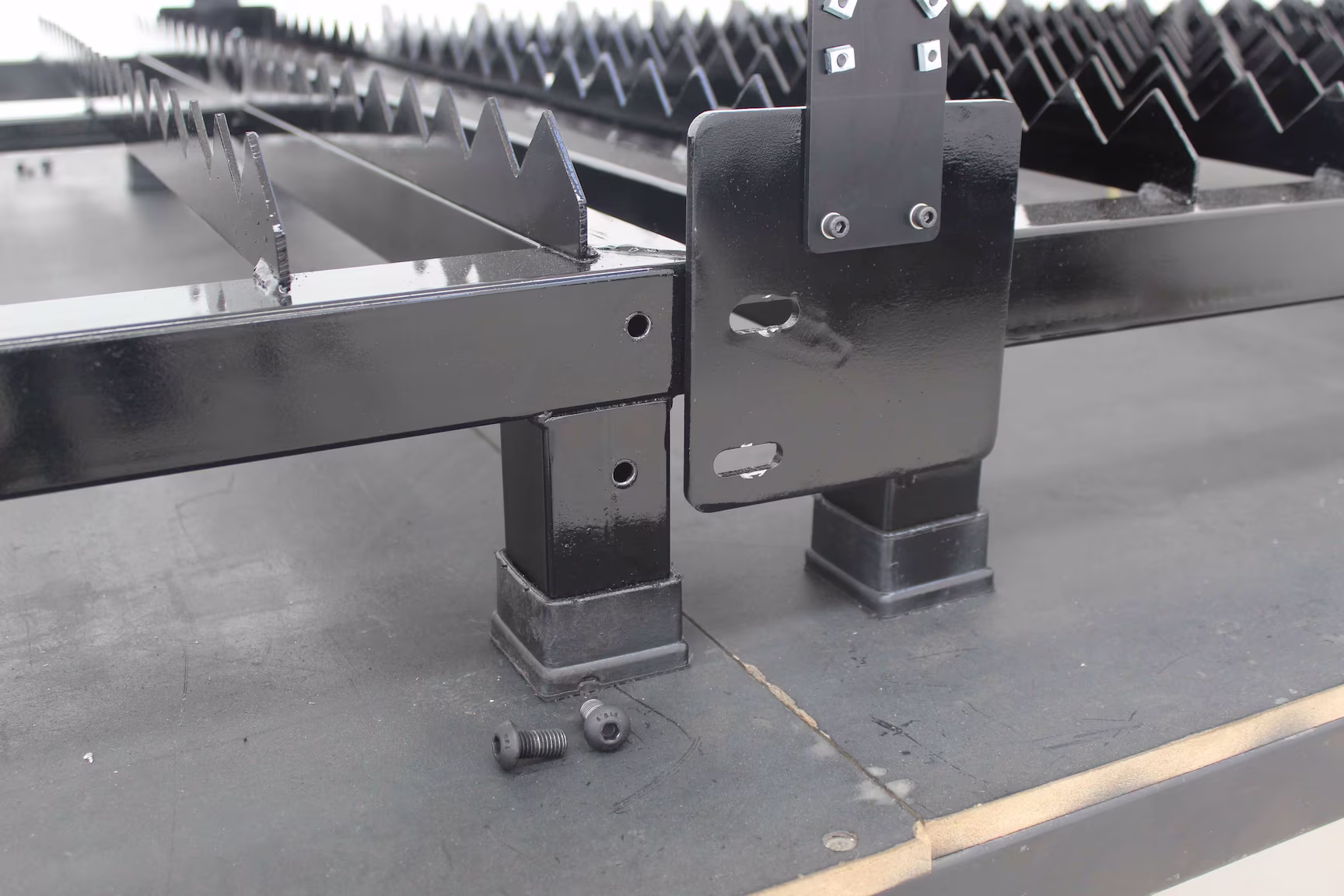

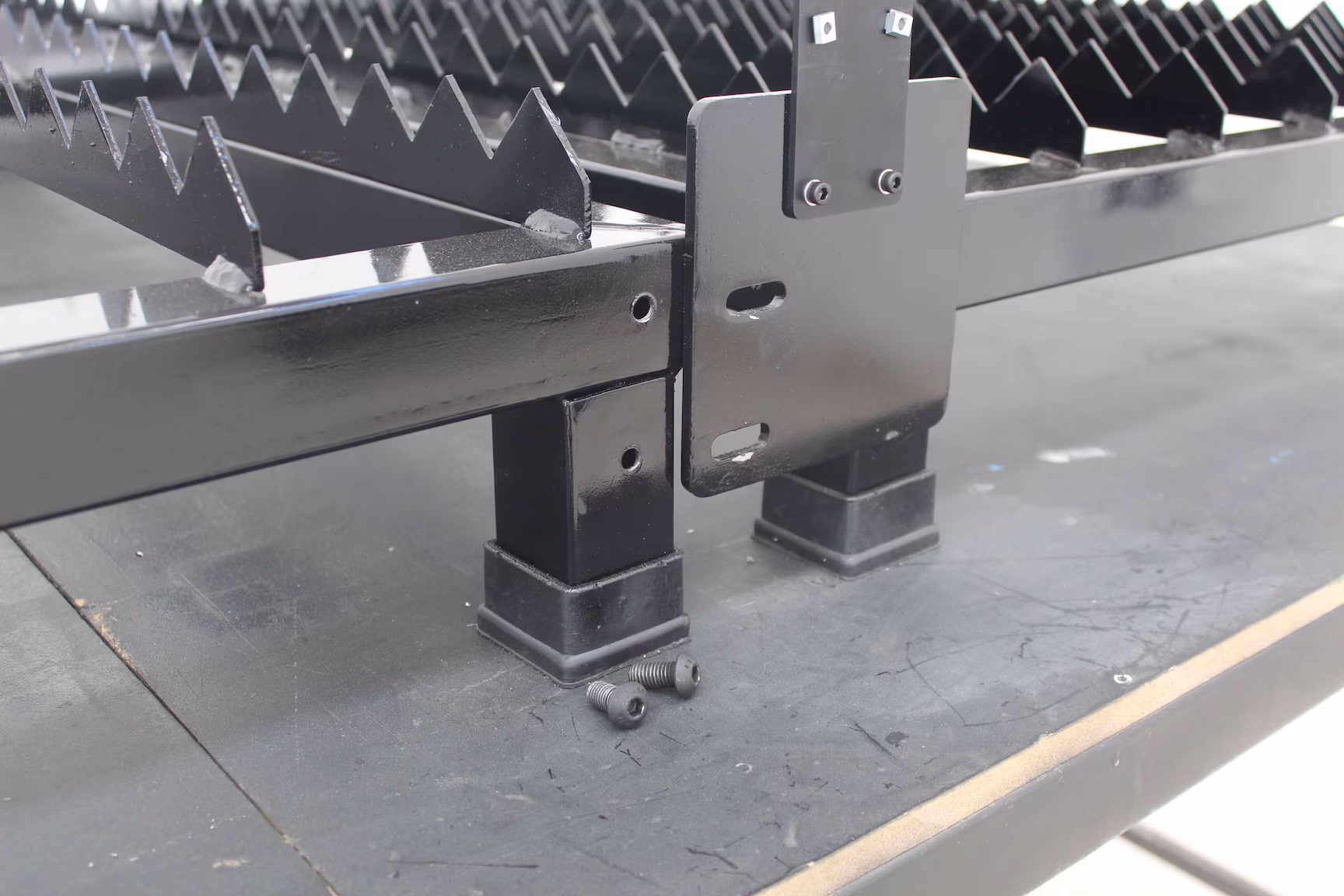

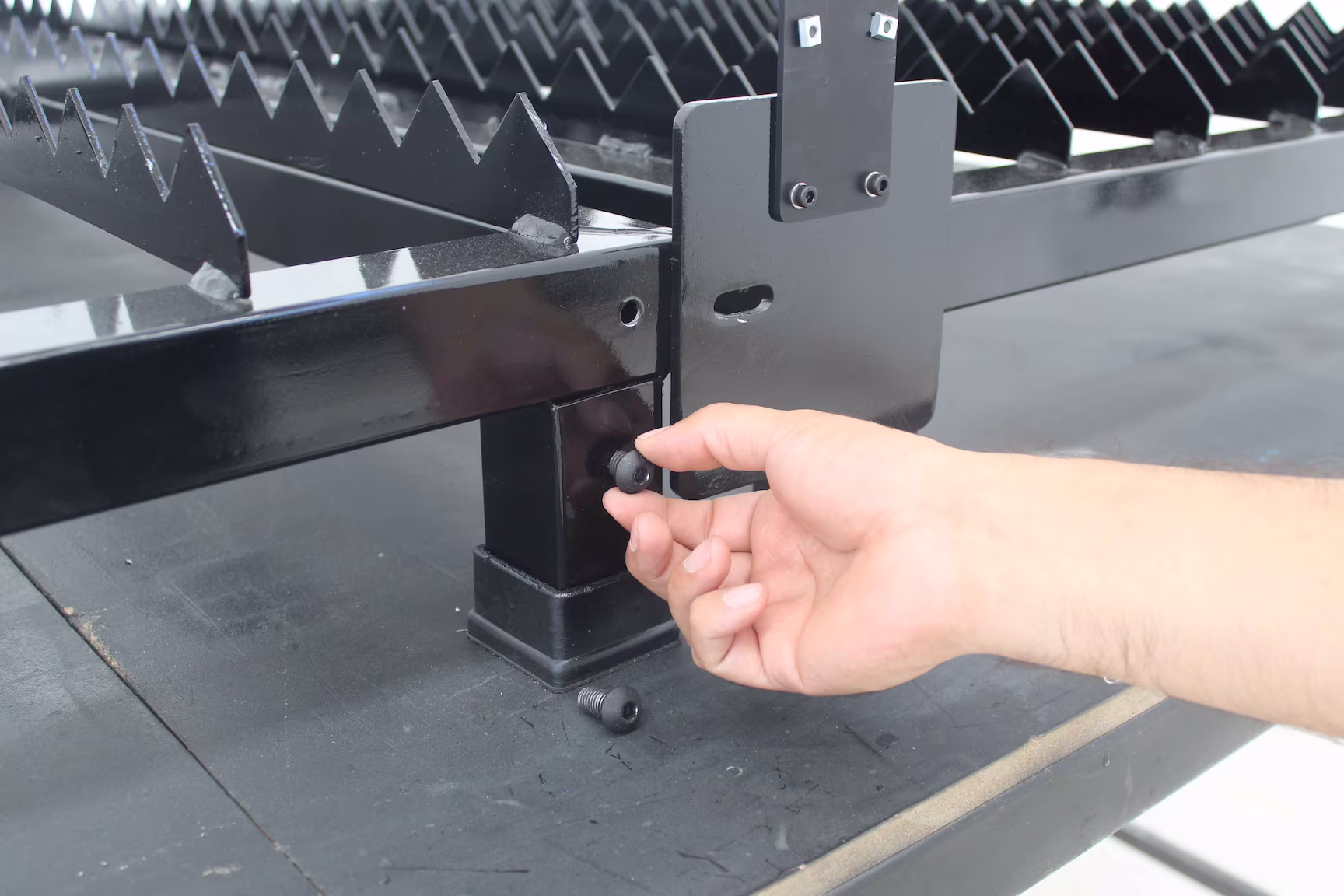

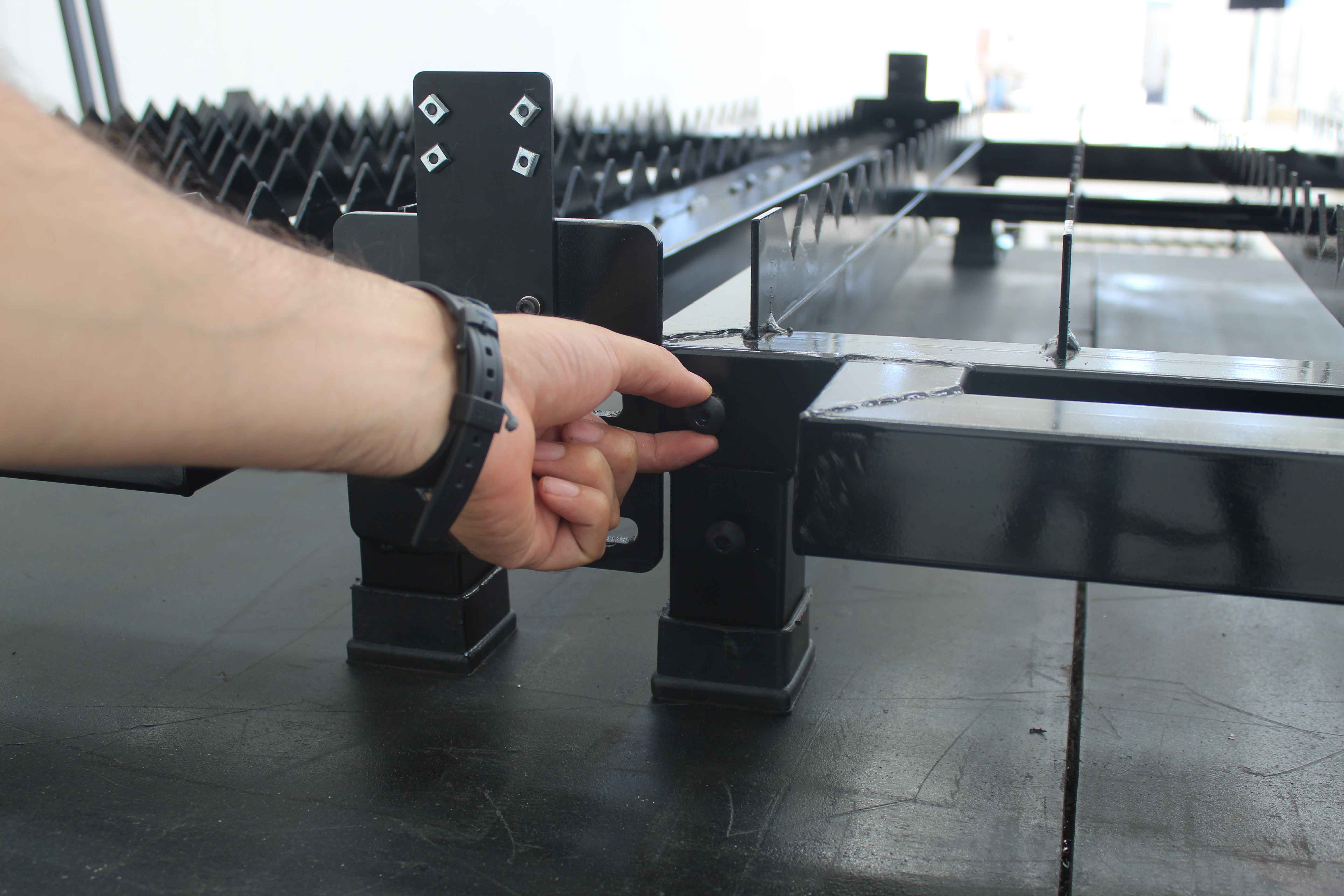

Lo siguiente que vamos a realizar es retirar los tornillos. Debemos realizar este proceso para todas las placas de unión. En este caso, para el modelo 3k, tendremos 8 tornillo en total.En las siguientes imagenes se muestra este proceso.
Ensamble Leo 3k _ 5Ensamble Leo 3k _ 6Ensamble Leo 3k _ 7Ensamble Leo 3k _ 8Ensamble Leo 3k _ 9Ensamble Leo 3k _ 10
Figura Nota
Nota. PARA EL MODELO 1K

Para el modelo 1k no es necesario realizar estos pasos ya que solo se cuenta con una sola pieza para la base.

Figura Nota
Nota. PARA EL MODELO 2K

Para el modelo 2k la cantidad de tornillos que tendremos será solo de 4.

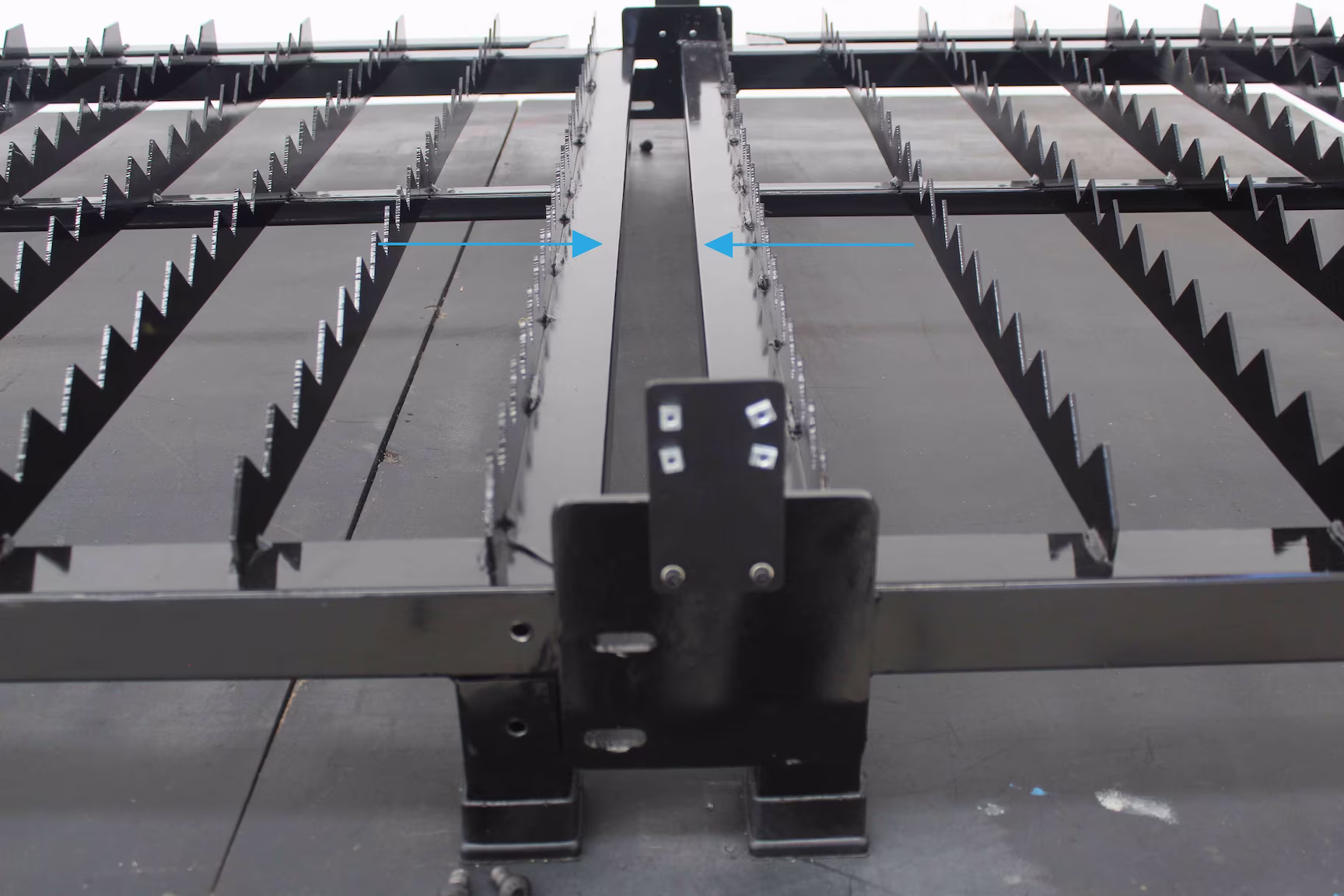

El siguiente paso es juntar las bases para poder atornillar. En la siguiente imagen se muestra cómo debemos de realizar el desplazamiento de las bases para después poder atornillar.
Ensamble Leo 3k _ 11
En las siguientes imágenes se muestra el proceso de juntar las bases. En esta ultima imagen, se muestran los tornillos ya colocados.

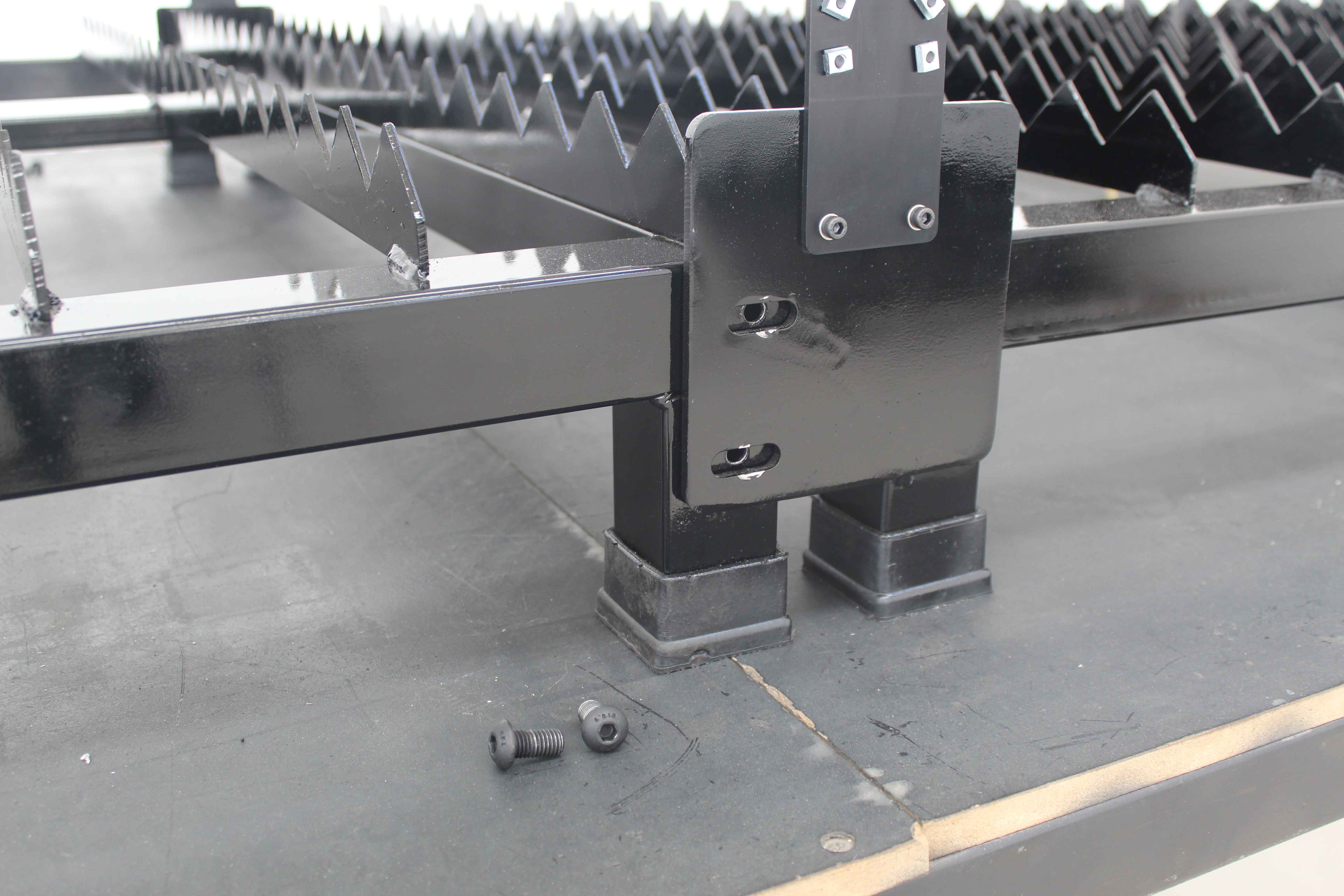

Ensamble Leo 3k _ 12Ensamble Leo 3k _ 13Ensamble Leo 3k _ 14
Figura Nota
Nota

Recordemos que los tornillos solo deberán ir colocados en su posición pero no deben estar atornillados por completo. Debes estar flojos para poder realizar ajustes a lo largo de la base.

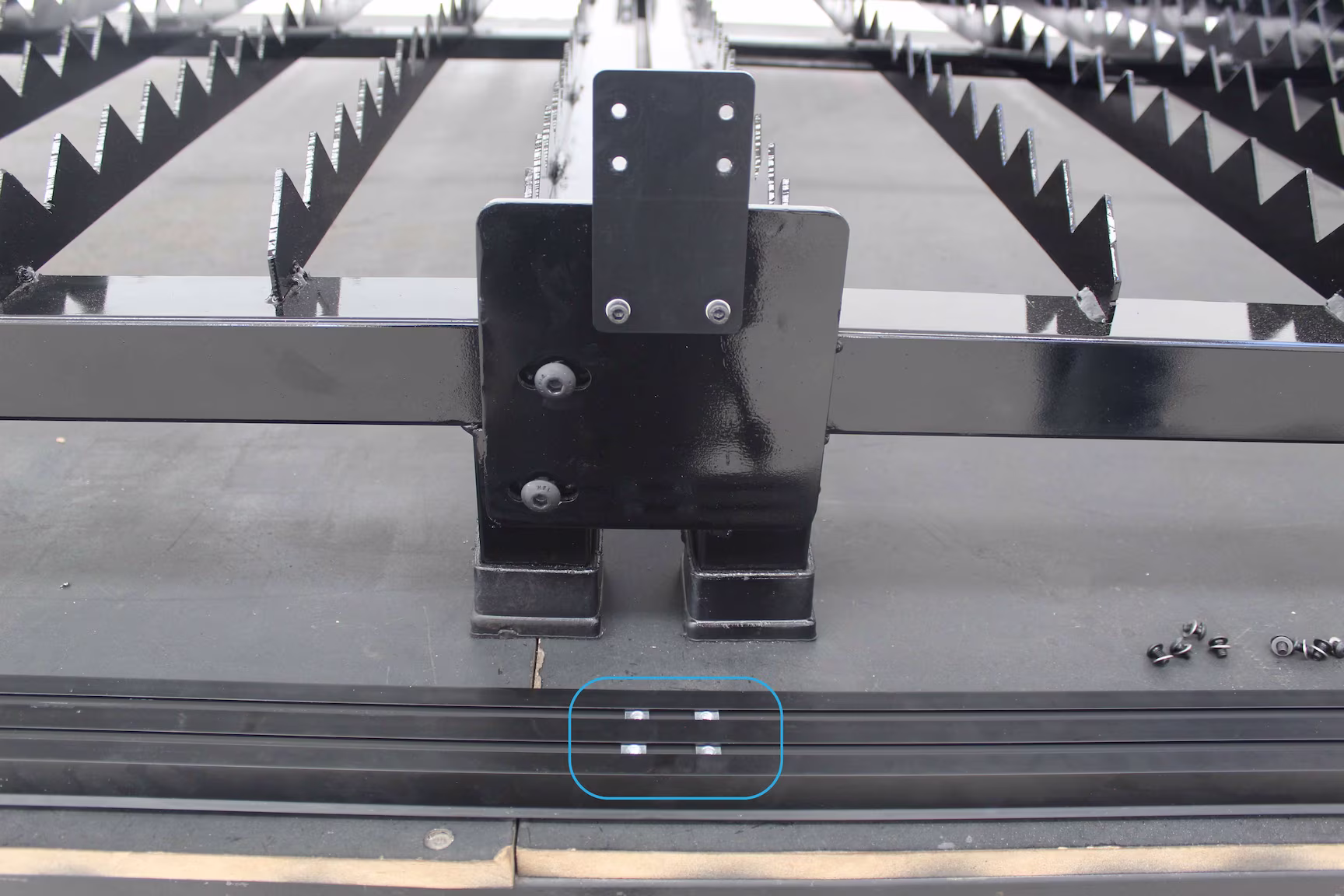

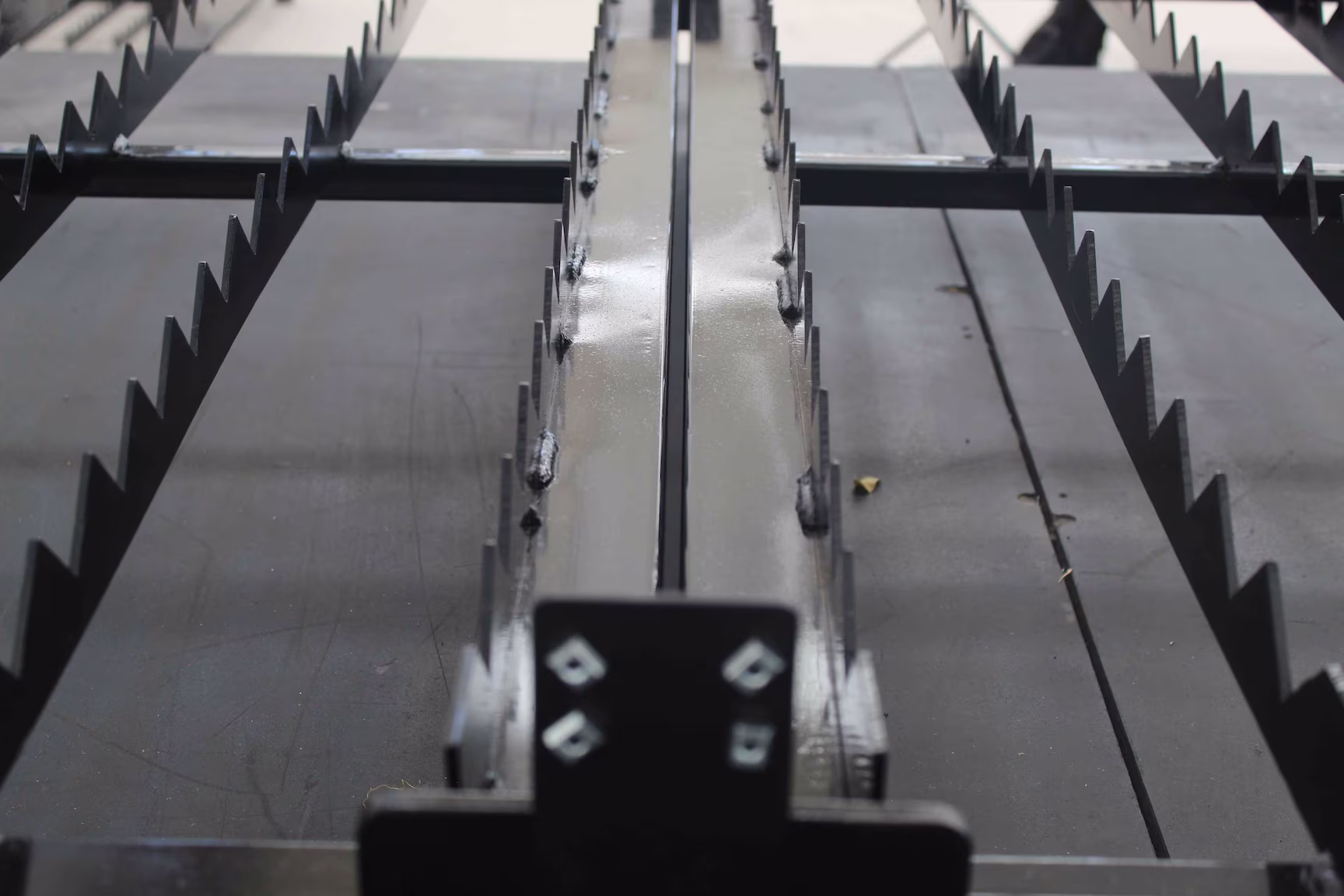

En la siguiente imagen se muestra la separación que queda entre las bases, aproximadamente de 6mm.
Ensamble Leo 3k _ 15
En la siguiente imagen se muestran las bases colocadas.
Ensamble Leo 3k _ 16

(3) Colocar perfiles del eje Y y sus esquineras

El siguiente paso que vamos a realizar es colocar los perfiles del eje Y. Para realizar este paso, necesitamos retirar las tuercas de los soportes para colocarlas en los perfiles Vfreiman del eje Y.

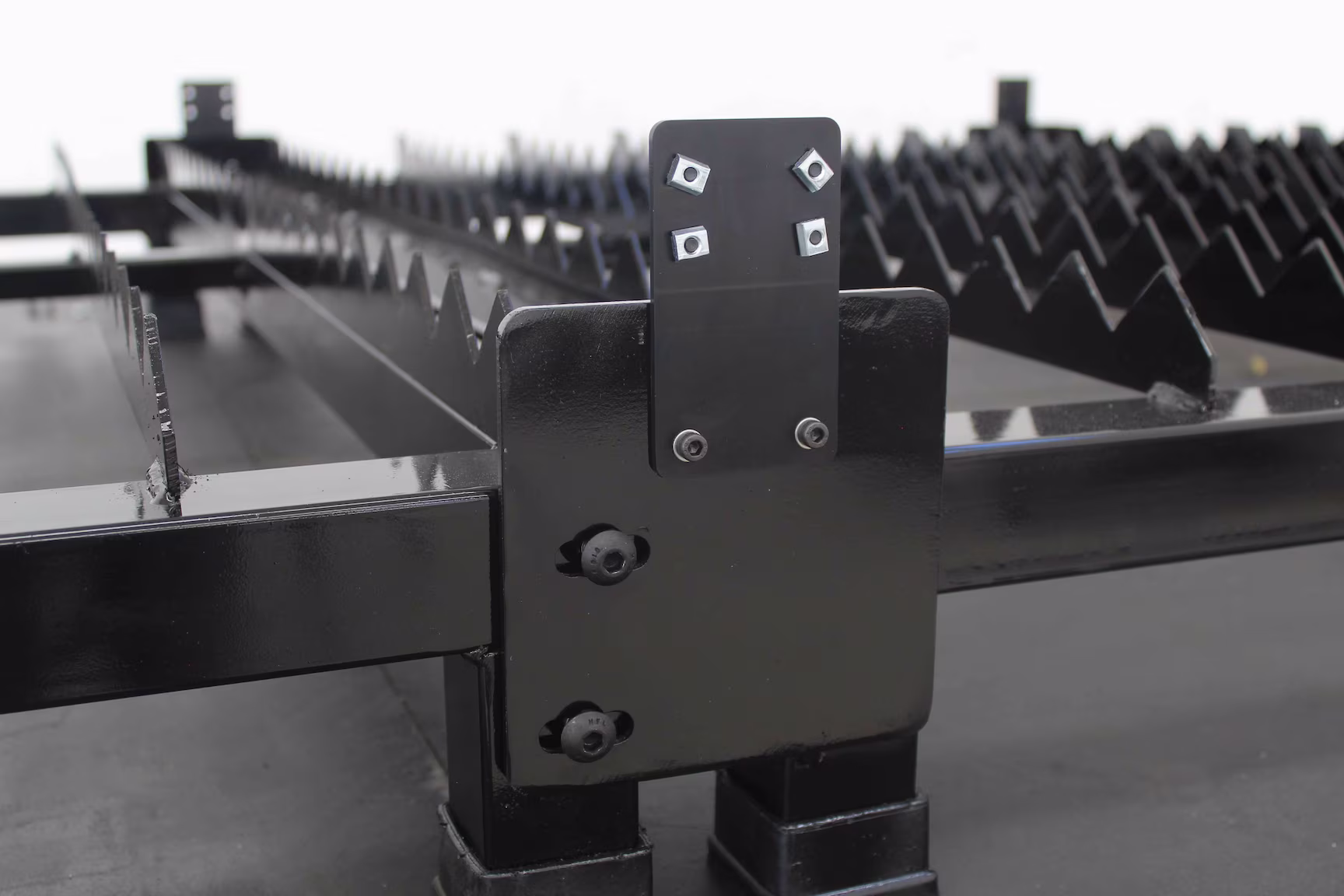

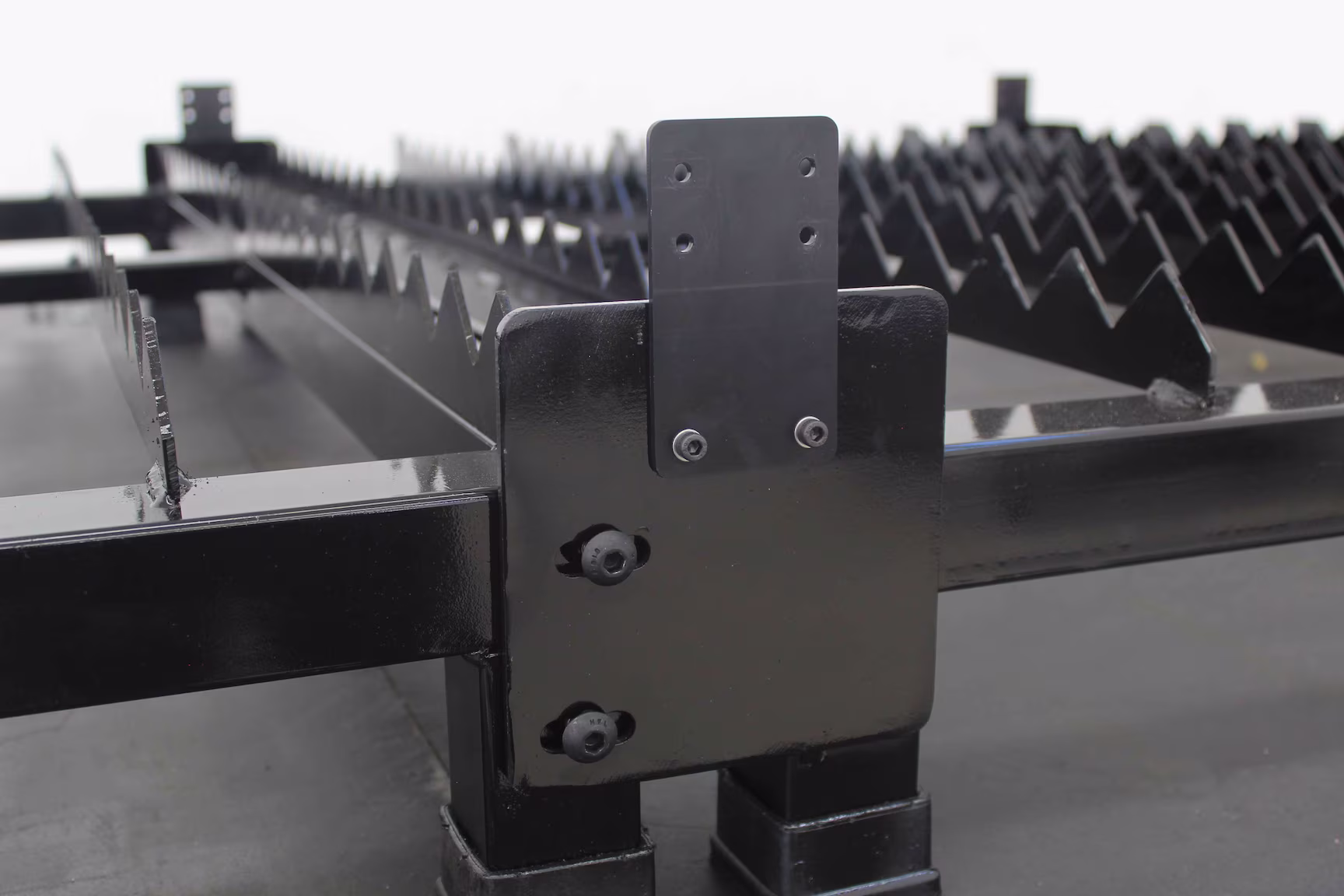

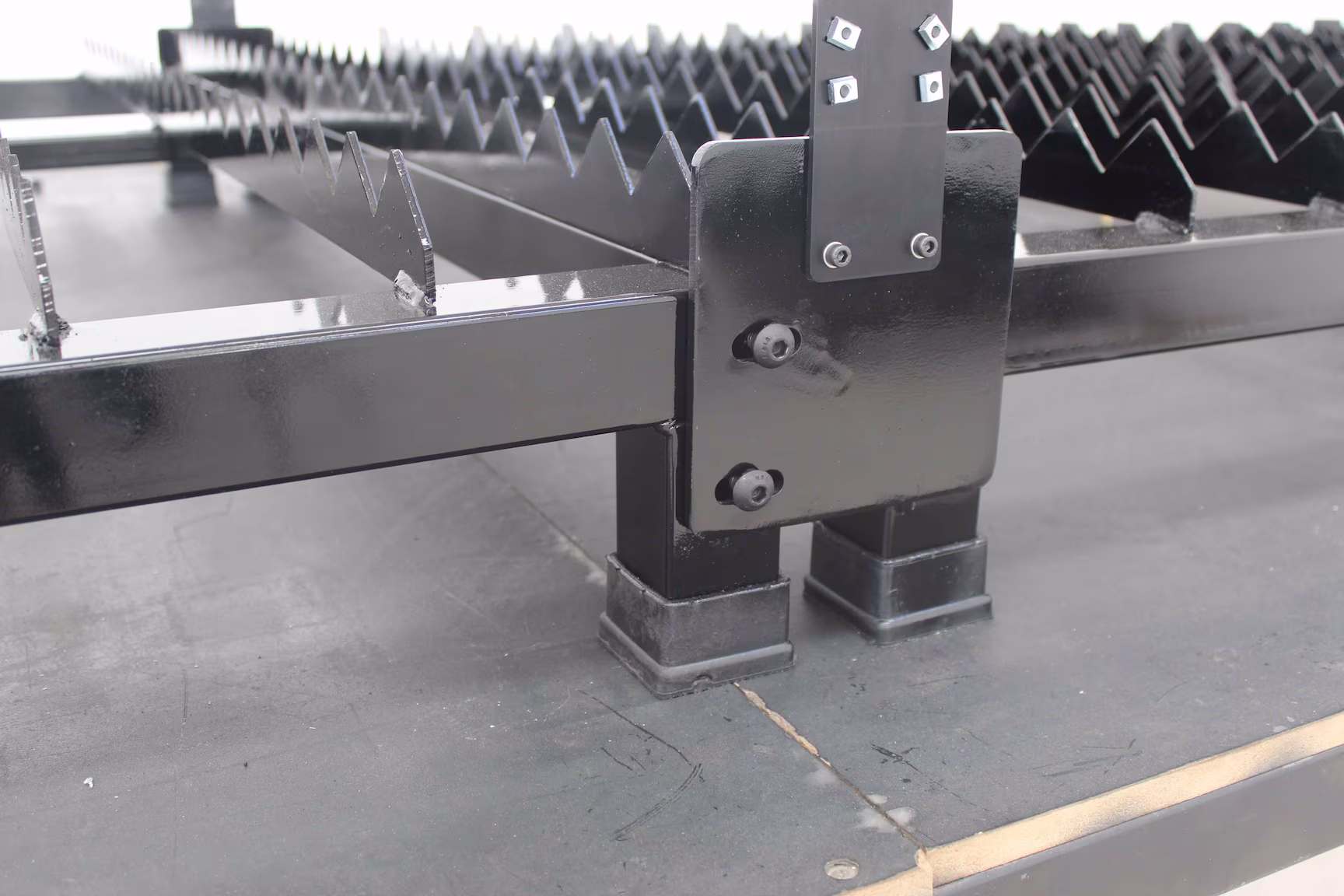

En la siguiente imagen se muestra un soporte con sus respectivas tuercas.
Ensamble Leo 3k _ 17
Tuercas que vamos
a retirar

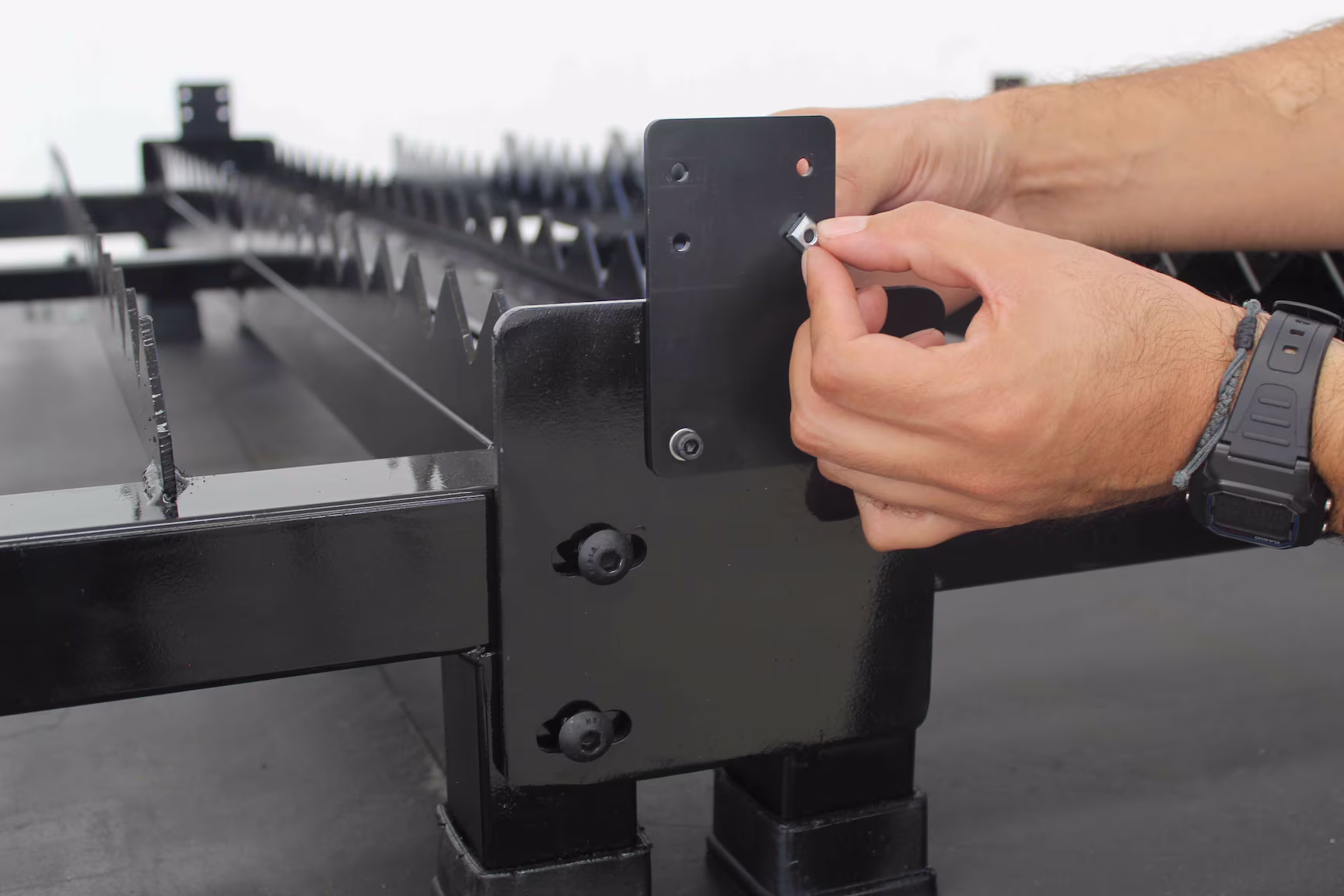

Lo siguiente es retirar las tuercas. En las siguientes imágenes se muestra este proceso.
Ensamble Leo 3k _ 17Ensamble Leo 3k _ 18Ensamble Leo 3k _ 19
Para este modelo se deben retirar 8 tuercas y 8 tornillos. En la siguiente imagen se muestran estas tuercas y tornillos.
Ensamble Leo 3k _ 20
Figura Nota
Nota. PARA EL MODELO 1K

El modelo 1k no contiene soportes. Este paso se deberá omitir.

Figura Nota
Nota. PARA EL MODELO 2K

Para el modelo 2k se tiene un solo soporte por cada lado. Es decir, se tendrán solo 4 tuercas y 4 tornillos por lado.

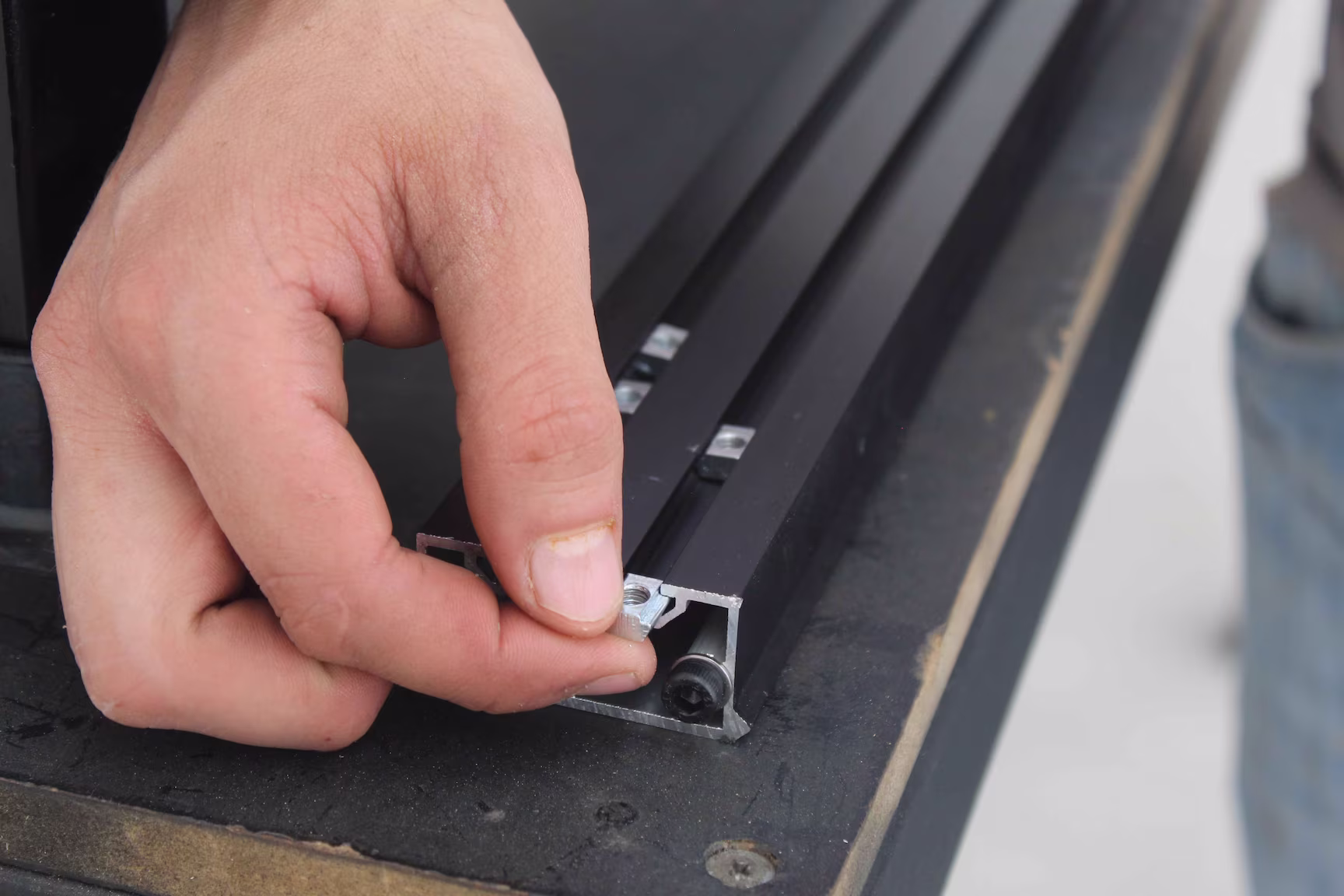

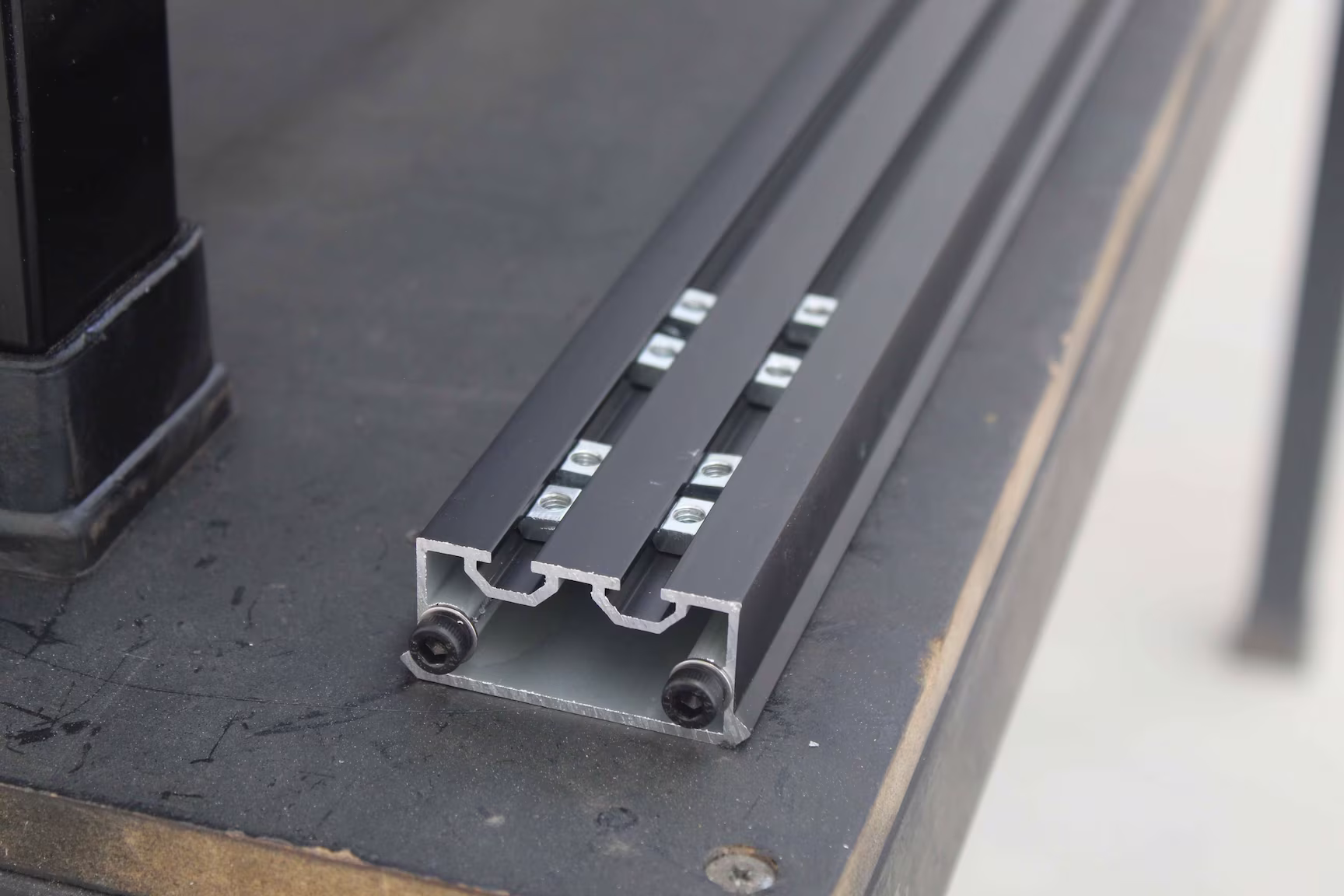

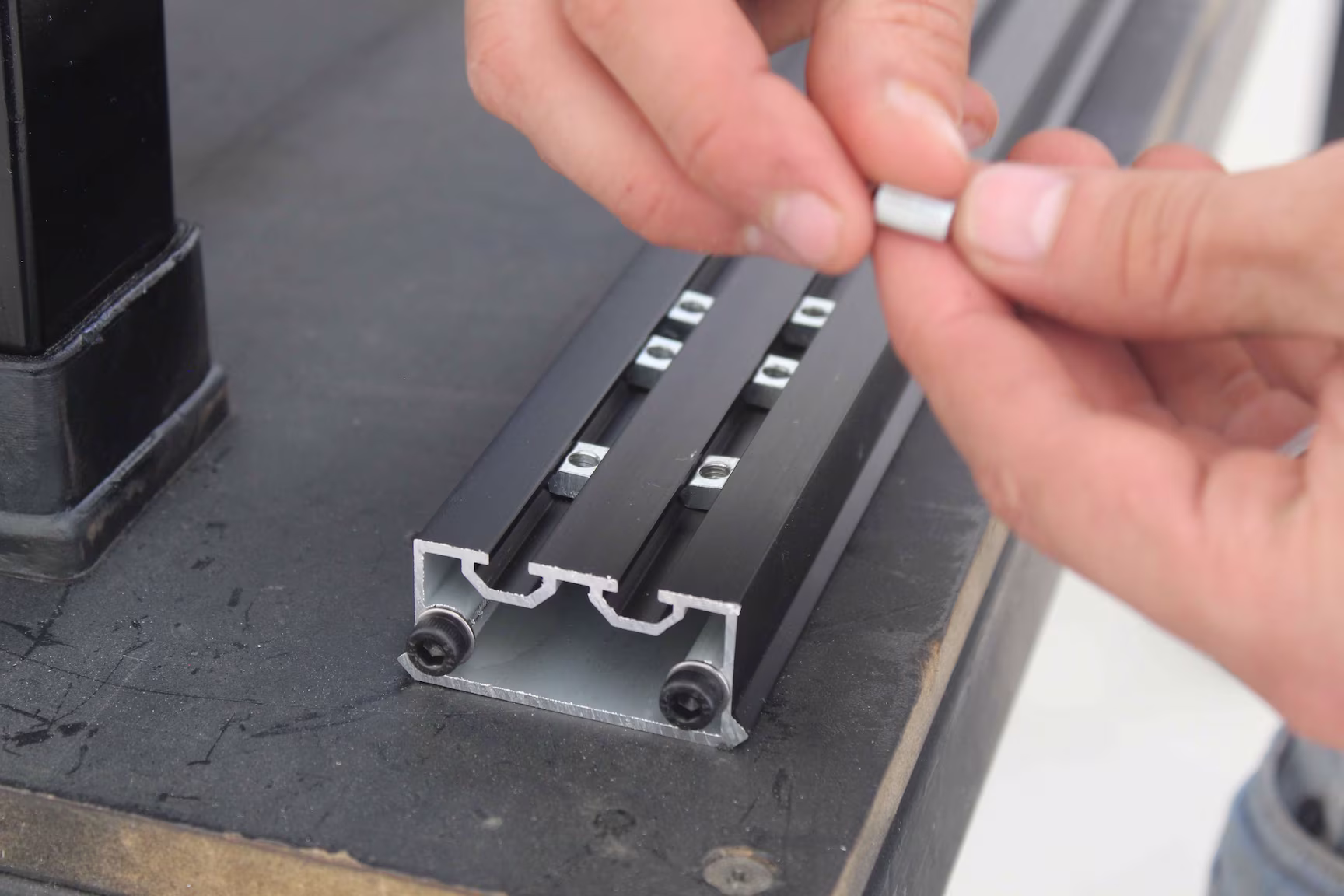

El siguiente pasos colocar las tuercas en cada uno de los perfiles Vfreiman del eje Y. En las siguientes imagenes se muestra este proceso.
Ensamble Leo 3k _ 21Ensamble Leo 3k _ 22Ensamble Leo 3k _ 23
El siguiente paso es recorrer las tuercas para que queden lo más alineadas con su respectivo soporte. En la siguiente imagen se muestran 4 tuercas alineadas a un soporte.
Ensamble Leo 3k _ 24

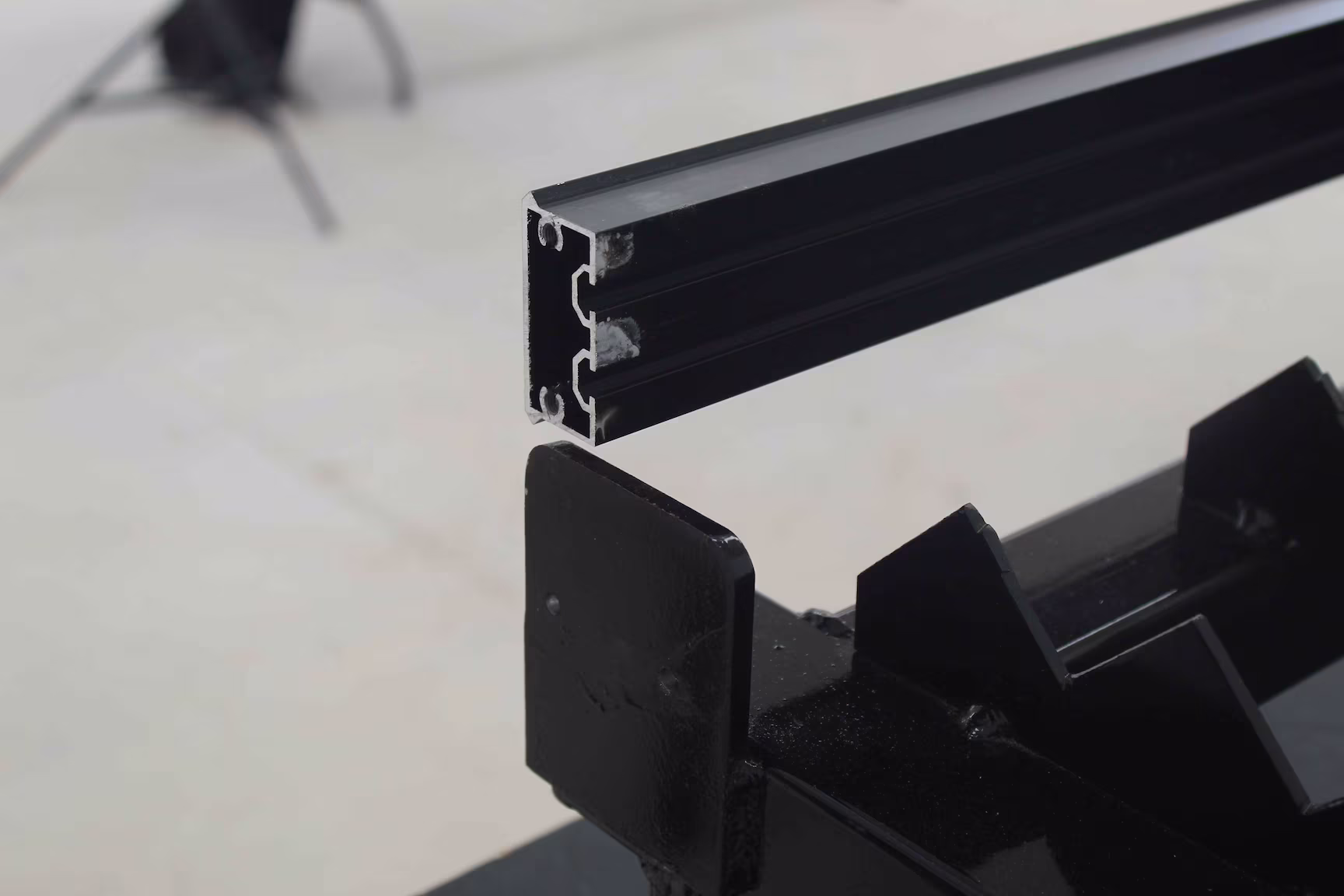

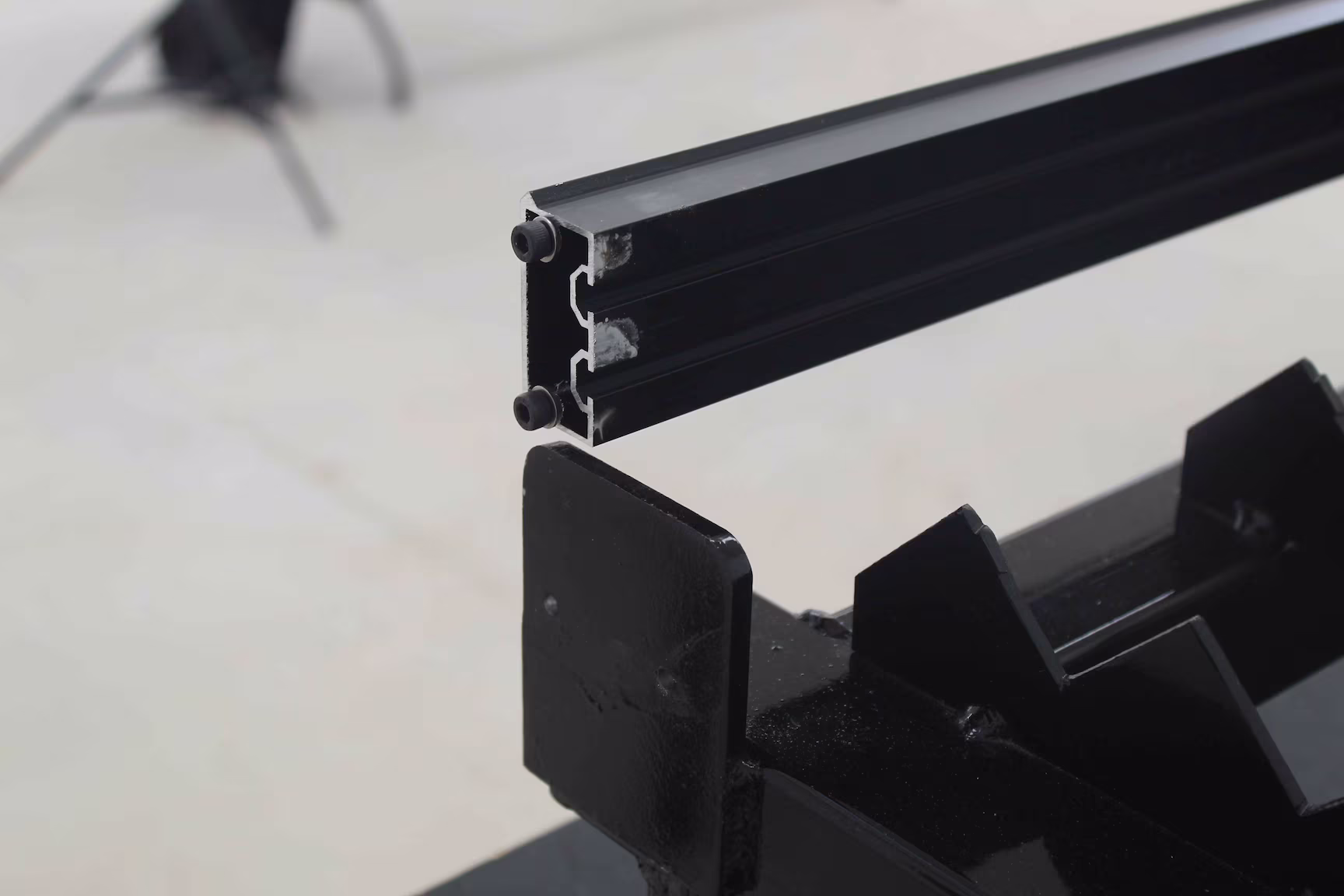

Para poder colocar el perfil Vfreiman en los soportes, debemos colocar también los tornillos para roscarlos en las tuercas que ahora tenemos en el perfil Vfreiman. Las siguientes imágenes muestran este proceso.
Ensamble Leo 3k _ 25Ensamble Leo 3k _ 26

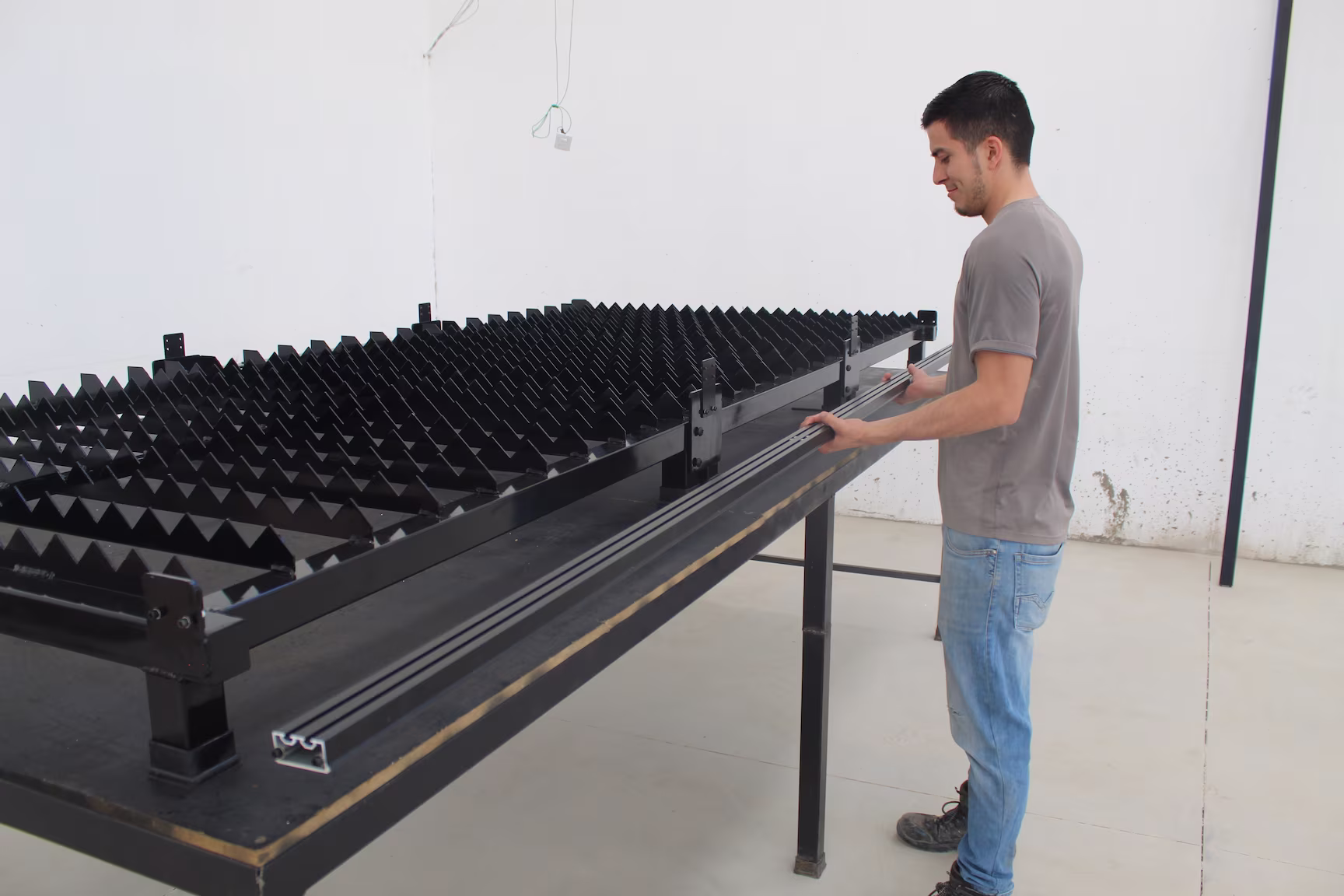

En las siguientes imágenes se muestra la colocación de uno de los perfiles Vfreiman para el eje Y.

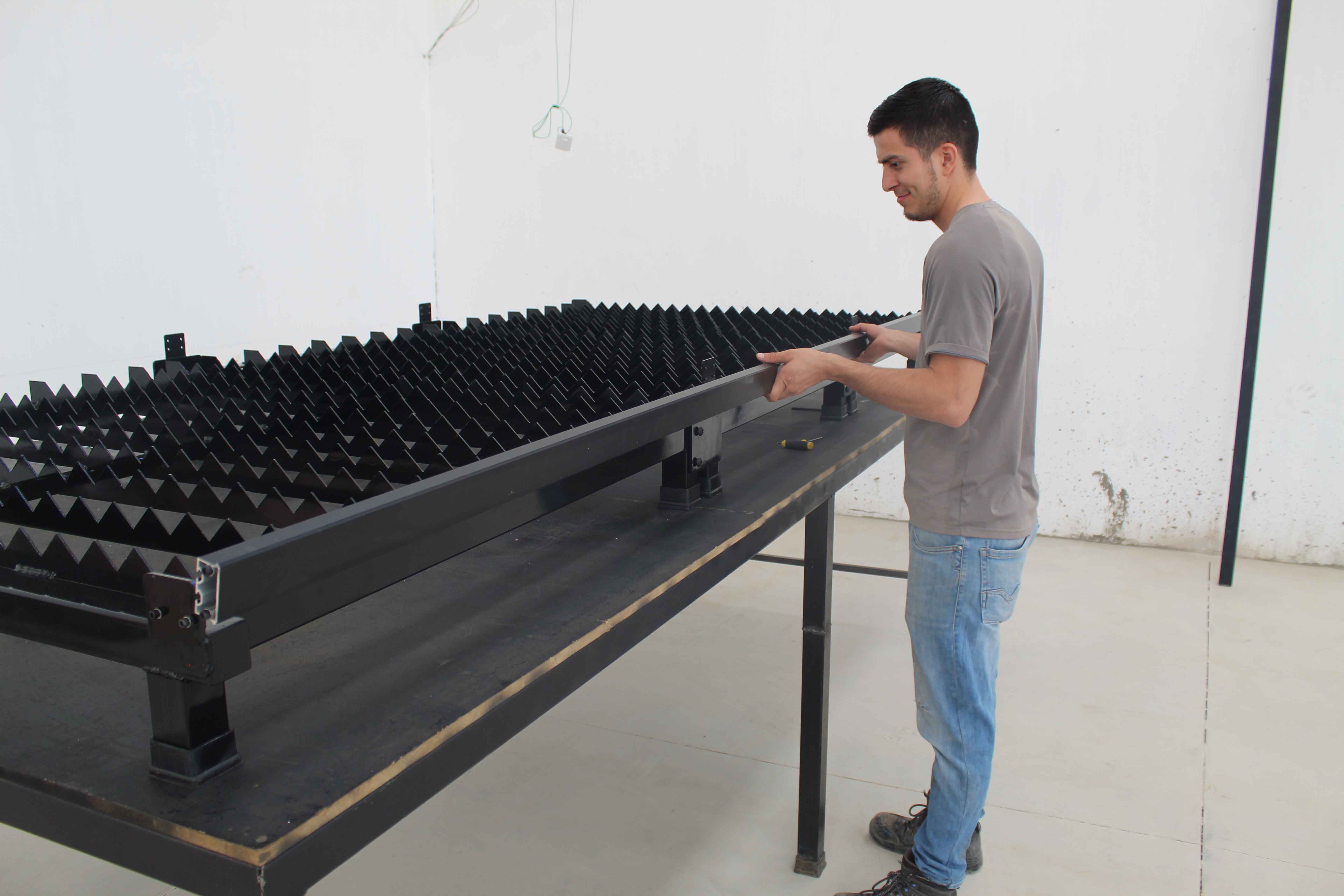

Ensamble Leo 3k _ 27Ensamble Leo 3k _ 28
Una vez que tengamos el perfil cerca de los soportes podemos comenzar a atornillar. Debemos dejar los tornillos un poco flojos para poder realizar algunos ajustes en los próximos pasos.
Figura Nota
Nota

El perfil Vfreiman deberá poder deslizarse. En caso de que atornillemos por completo no podremos desplazarlo y por lo tanto no podremos ajustar.

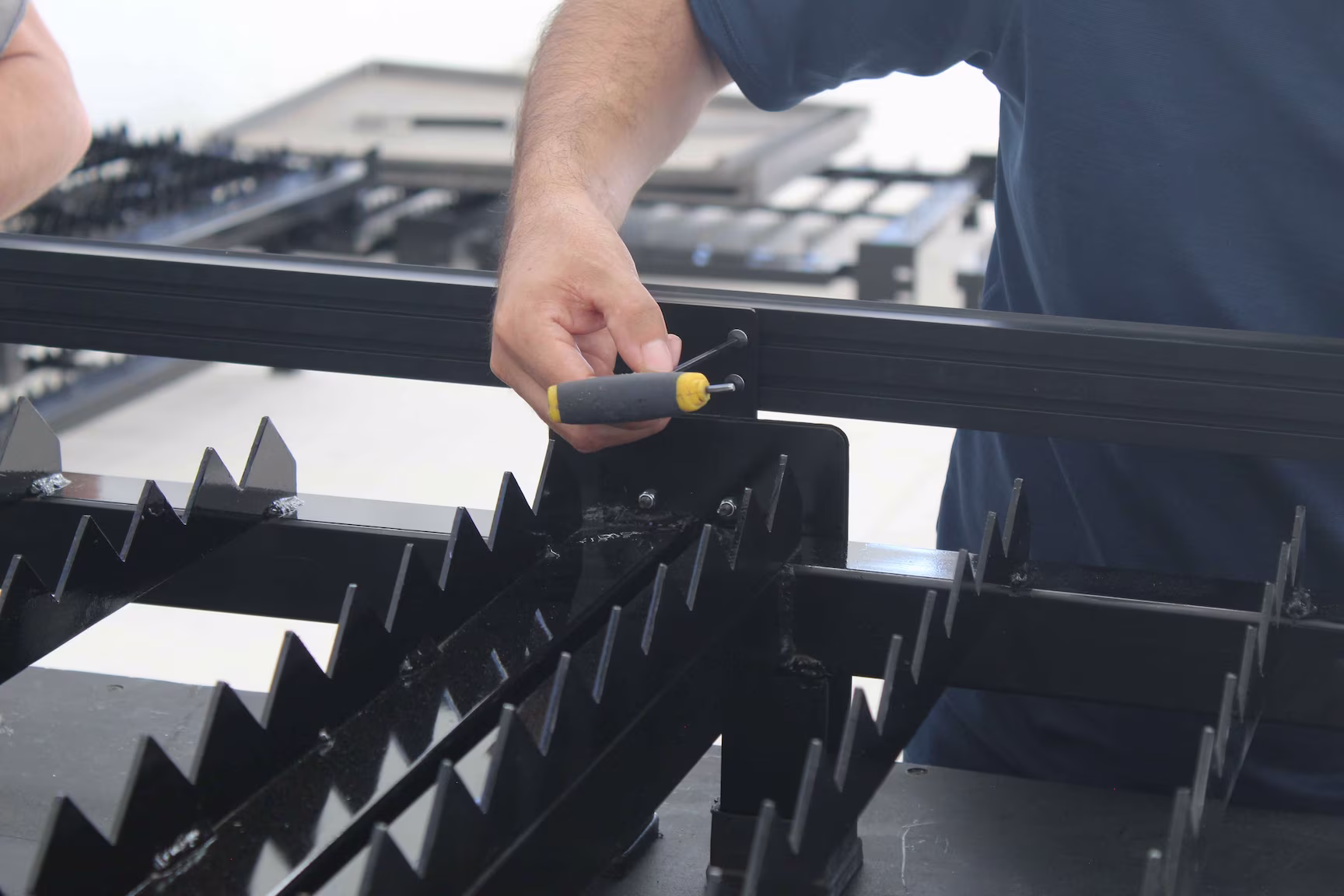

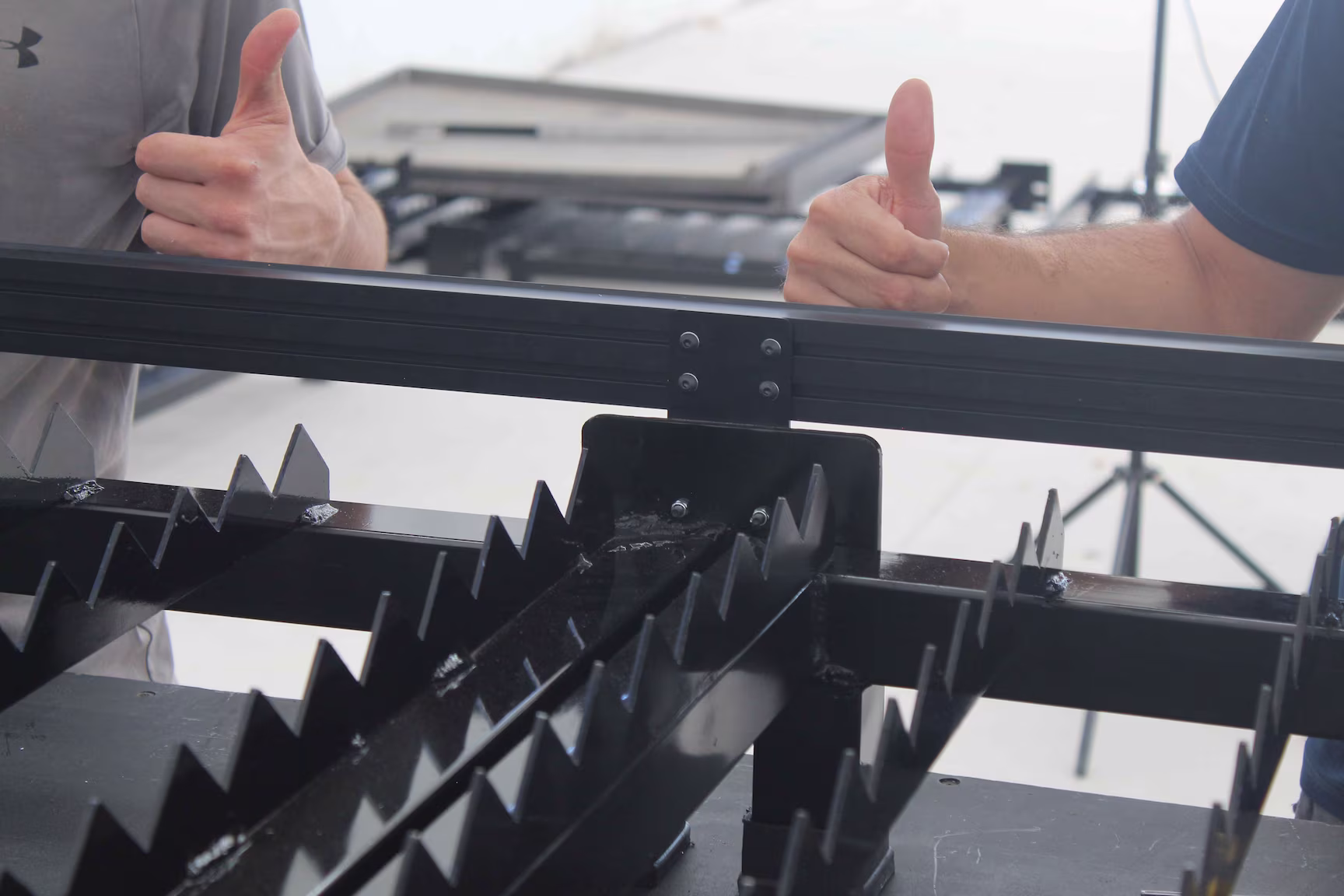

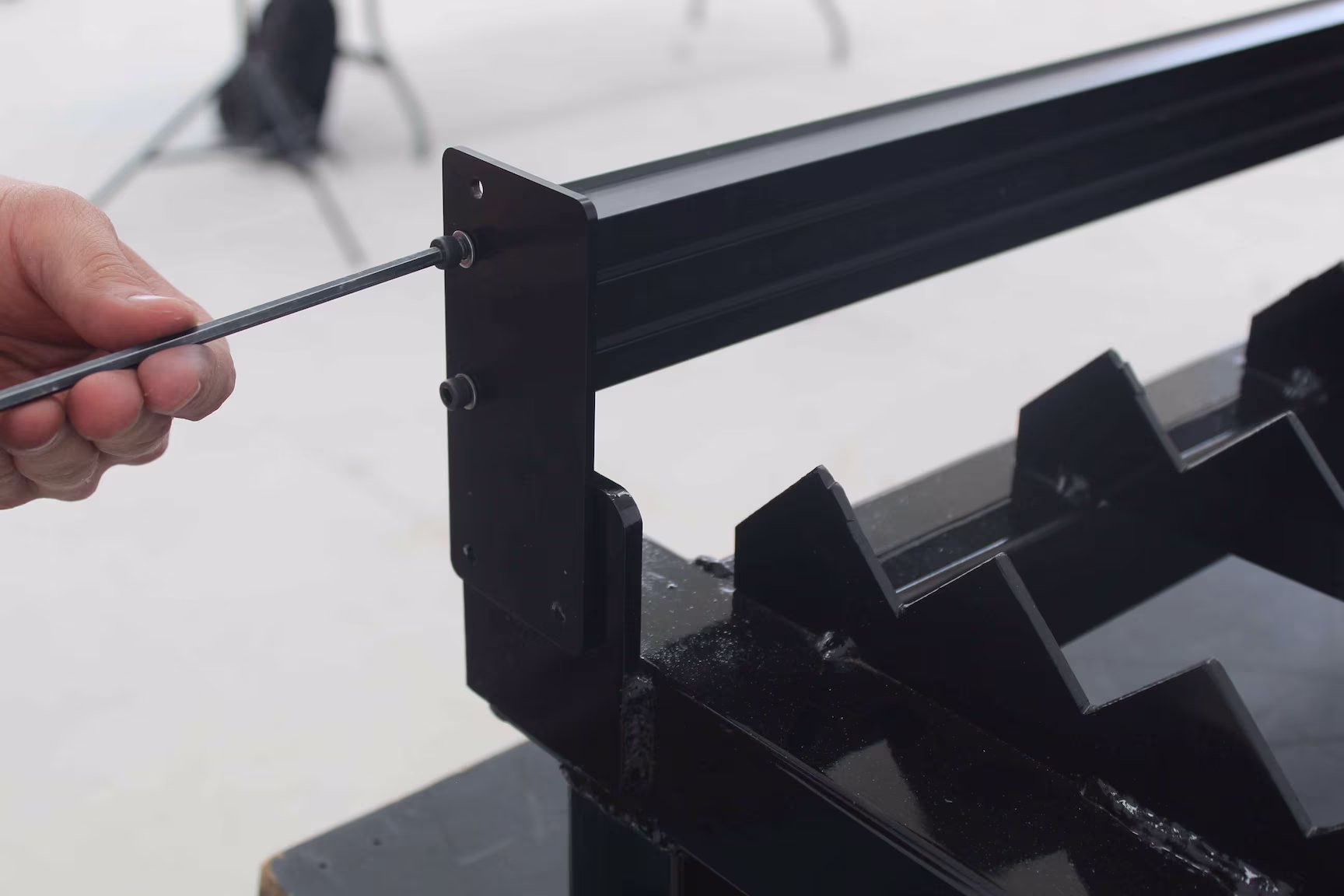

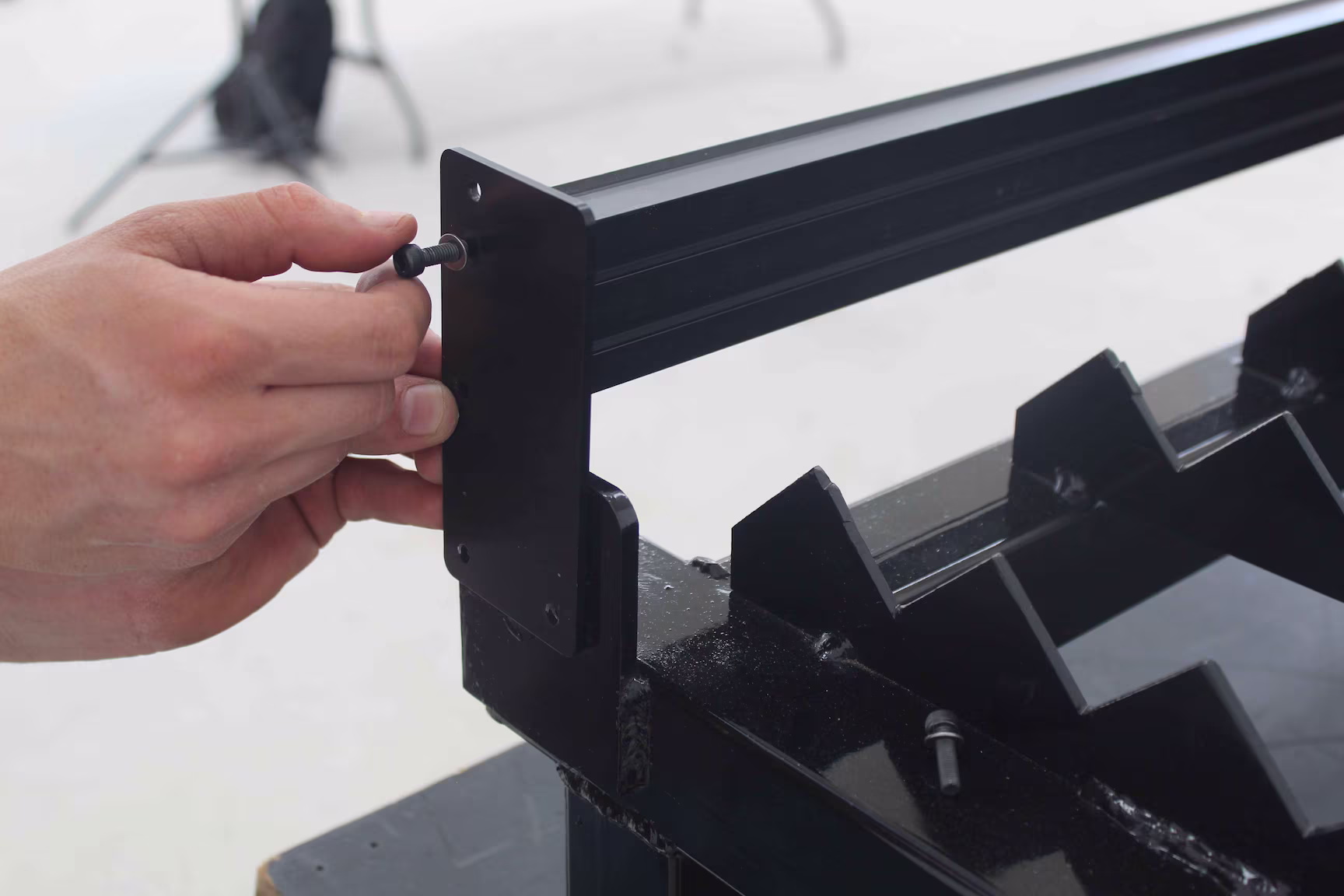

En las siguientes imágenes se muestra el proceso de atornillado de los soportes con el perfil Vfreiman.

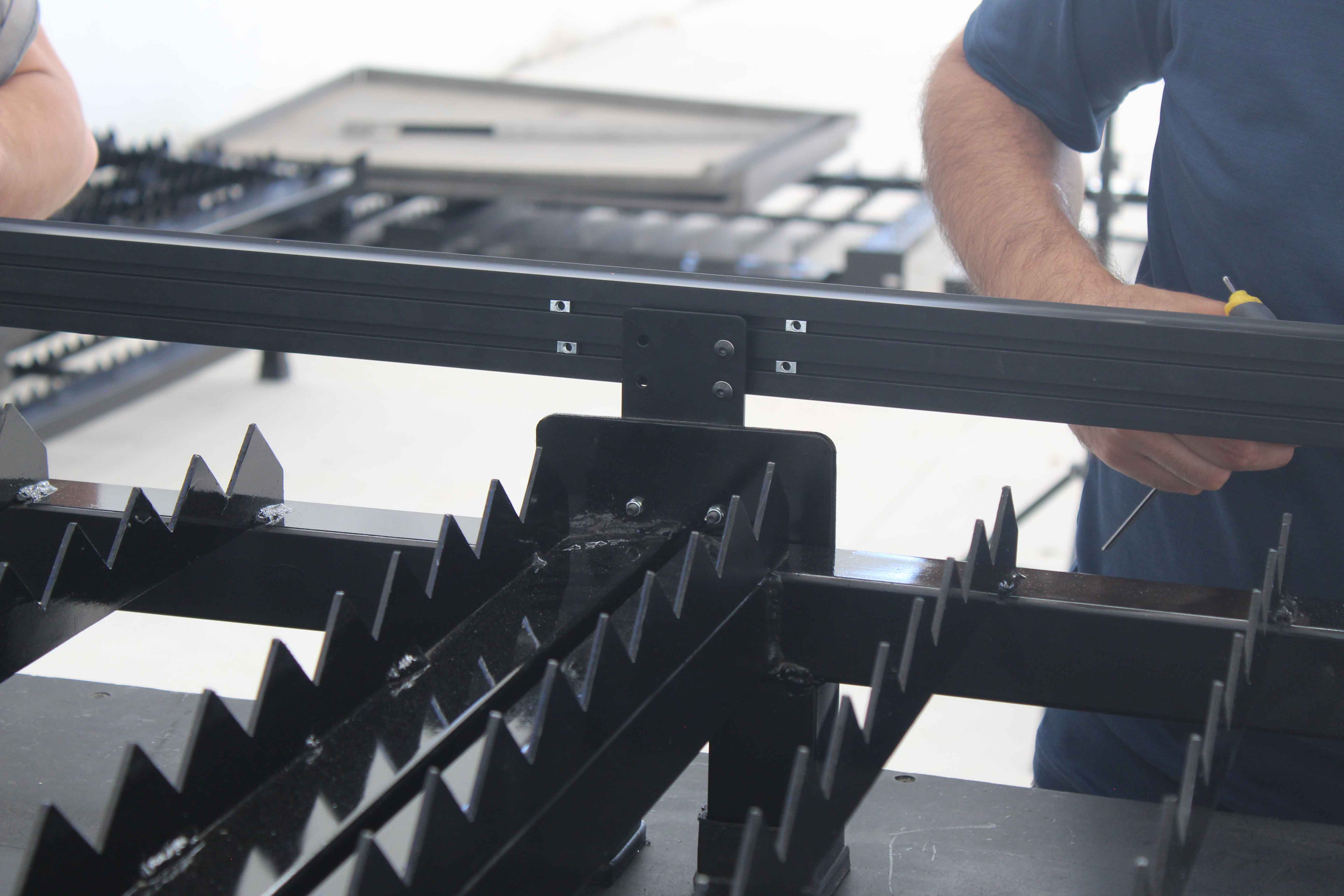

Ensamble Leo 3k _ 29Ensamble Leo 3k _ 30Ensamble Leo 3k _ 33
Lo siguiente que haremos es colocar las esquineras en el perfil Vfreiman. Esta esquinera se atornilla entre el perfil Vfreiman y la base de metal.

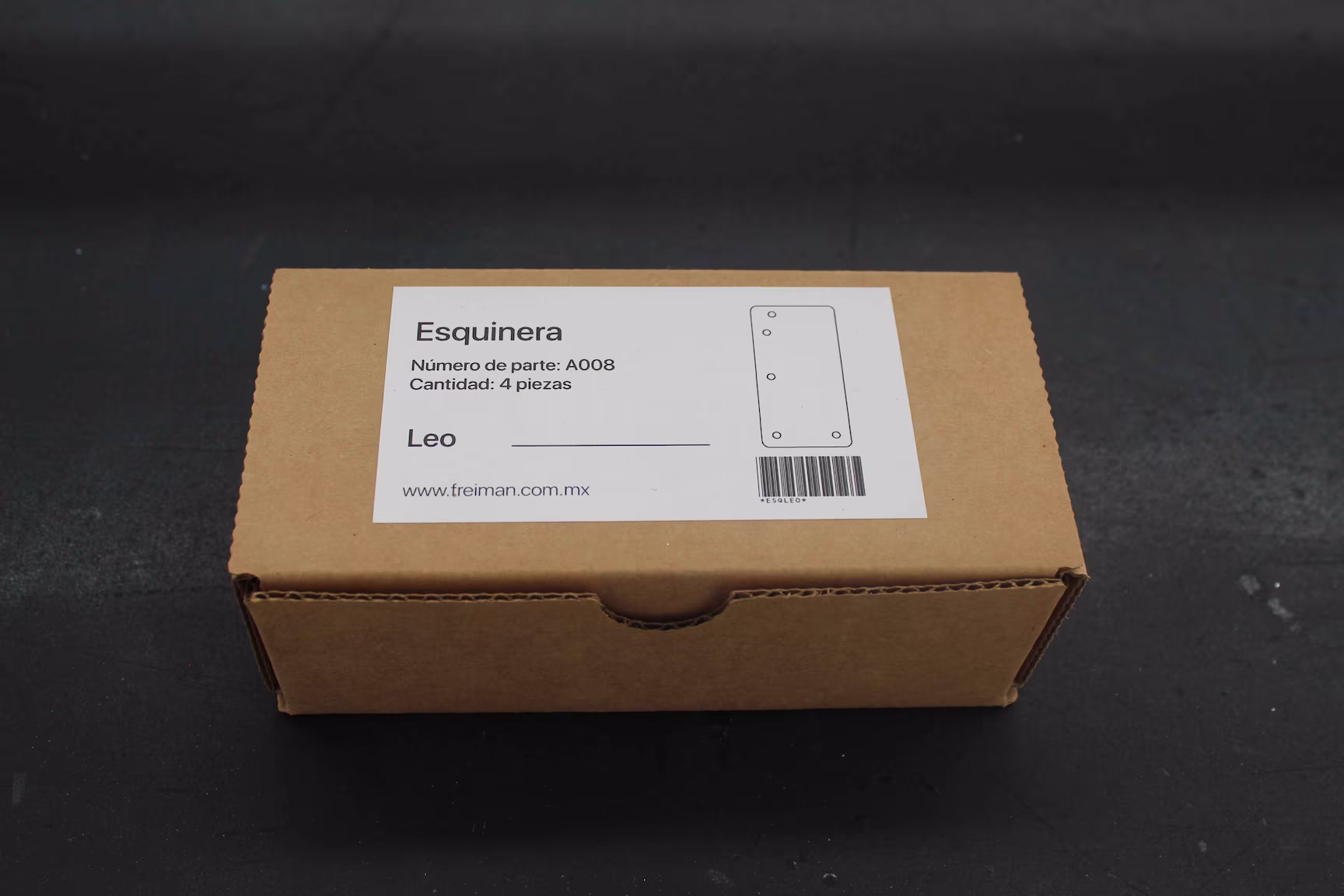

En las siguientes imágenes se muestran las esquineras.
Ensamble Leo 3k _ 37Ensamble Leo 3k _ 38Ensamble Leo 3k _ 39
Figura Nota
Nota. PARA EL MODELO 1K

Para el modelo 1k no es necesario realizar este proceso. Las esquineras ya están instaladas.

Figura Nota
Nota. PARA EL MODELO 2K

Para el modelo 2k este proceso es igual.

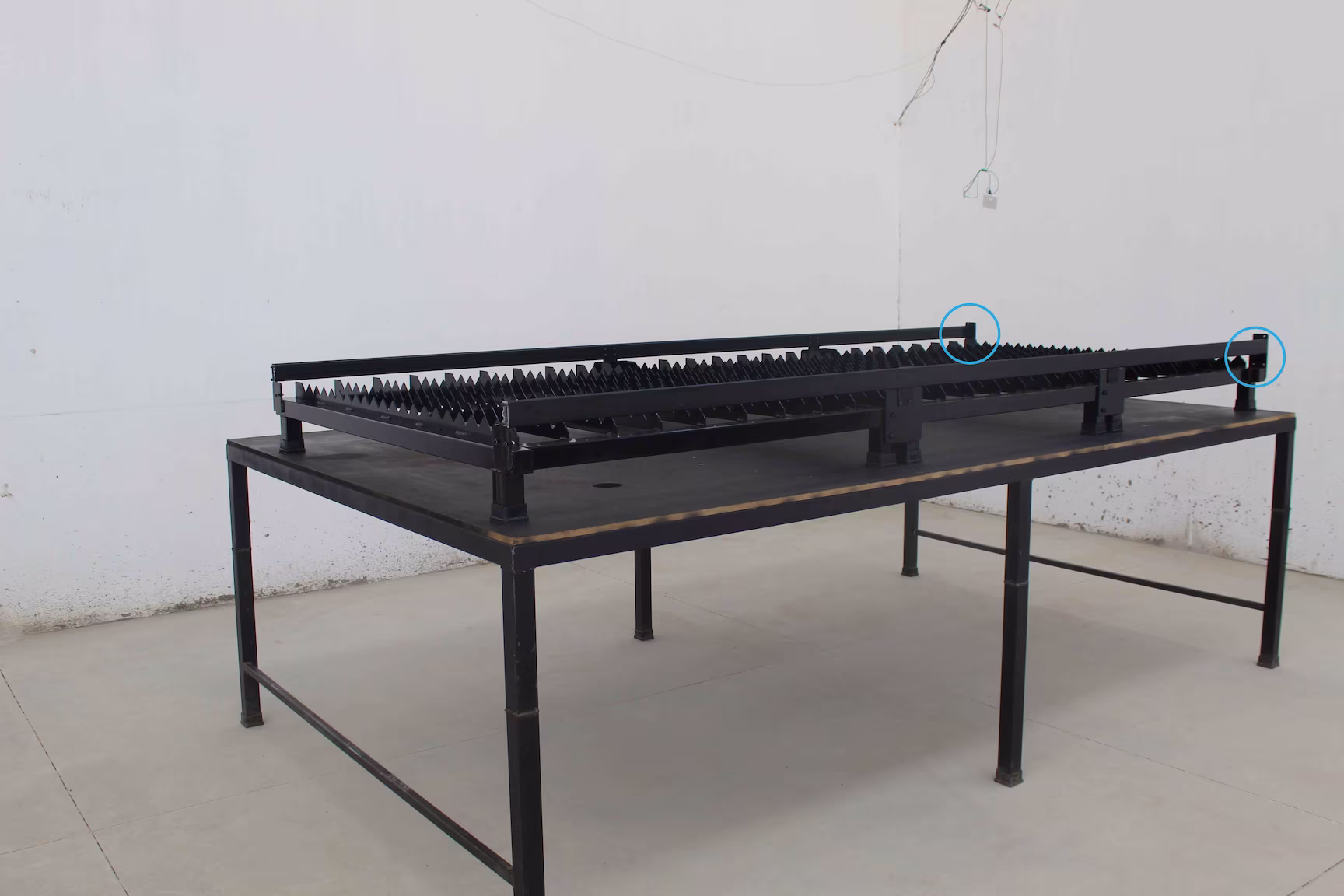

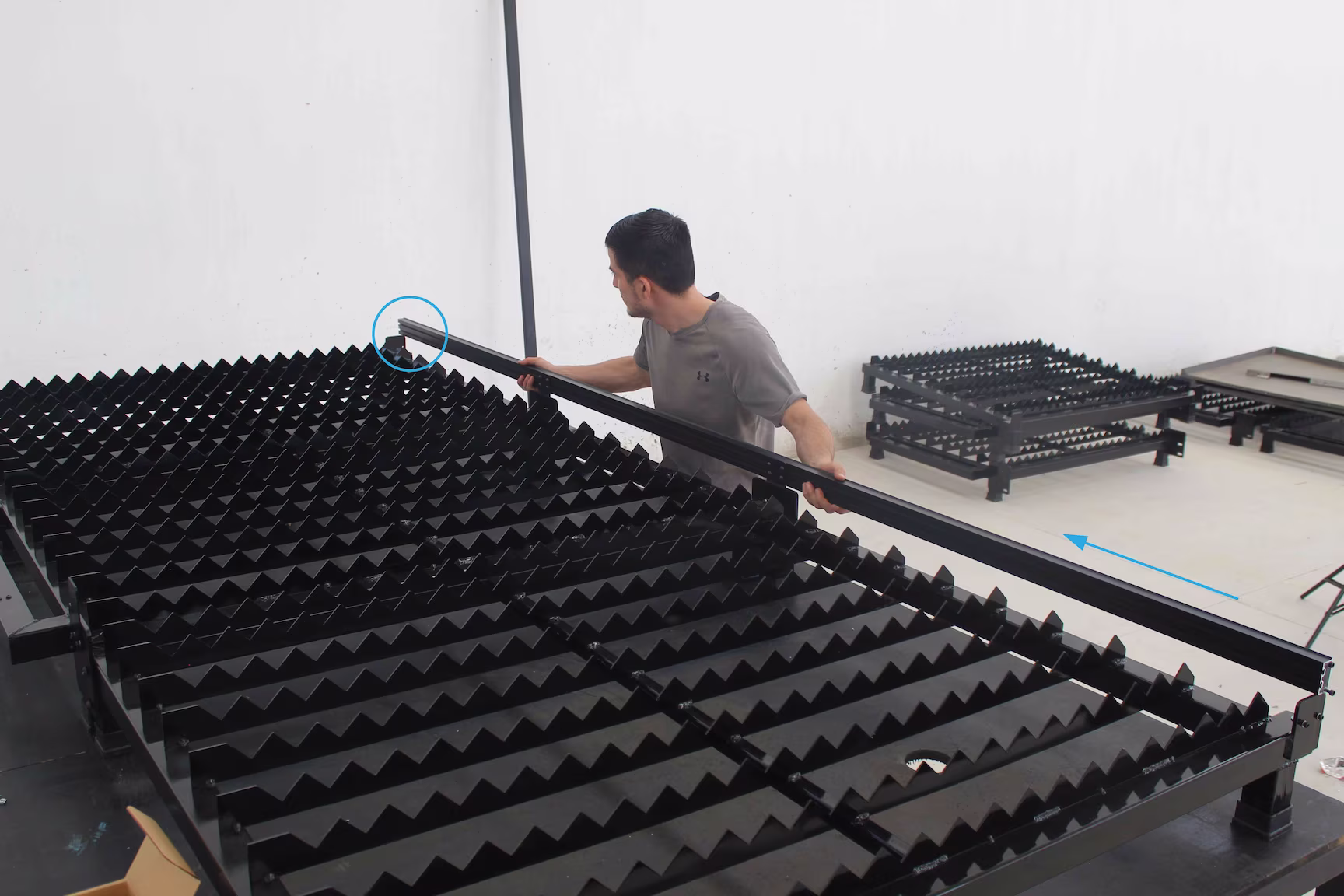

El siguiente paso que vamos a realizar es desplazar el perfil Vfreiman hasta que este quede al paño con la base. En la siguiente imagen se muestra este deslizamiento y también, con un círculo, se muestra la parte en donde vamos a colocar nuestra primera esquinera.
Ensamble Leo 3k _ 40
Aquí colocaremos nuestra
primera esquinera
En las siguientes imágenes se muestra el perfil Vfreiman del eje Y. Este tiene colocado los tornillos con los cuales vamos a atornillar cada una de las esquineras. Debemos retirar estos tornillos. En las imágenes se muestra este proceso.
Ensamble Leo 3k _ 41Ensamble Leo 3k _ 42Ensamble Leo 3k _ 43

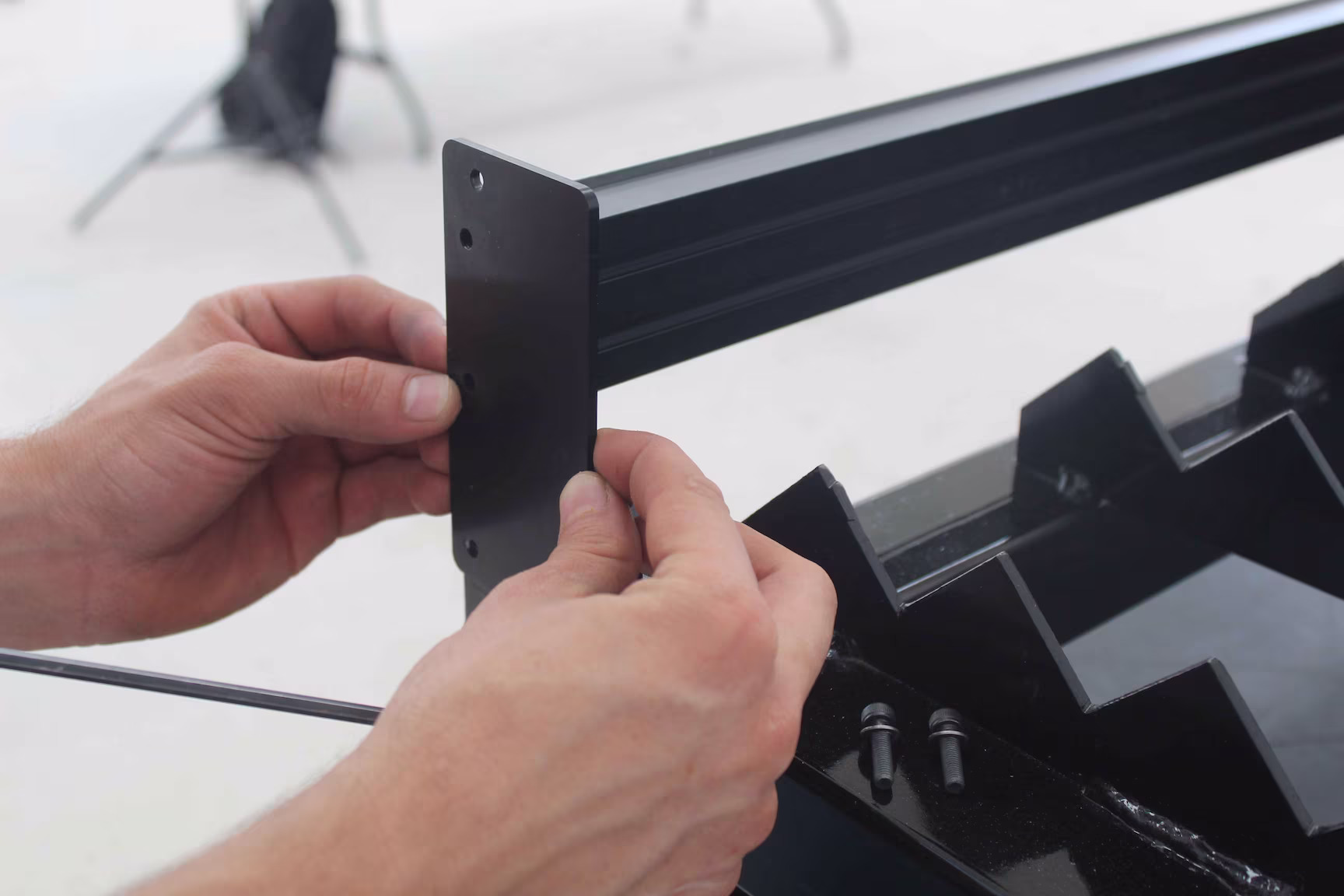

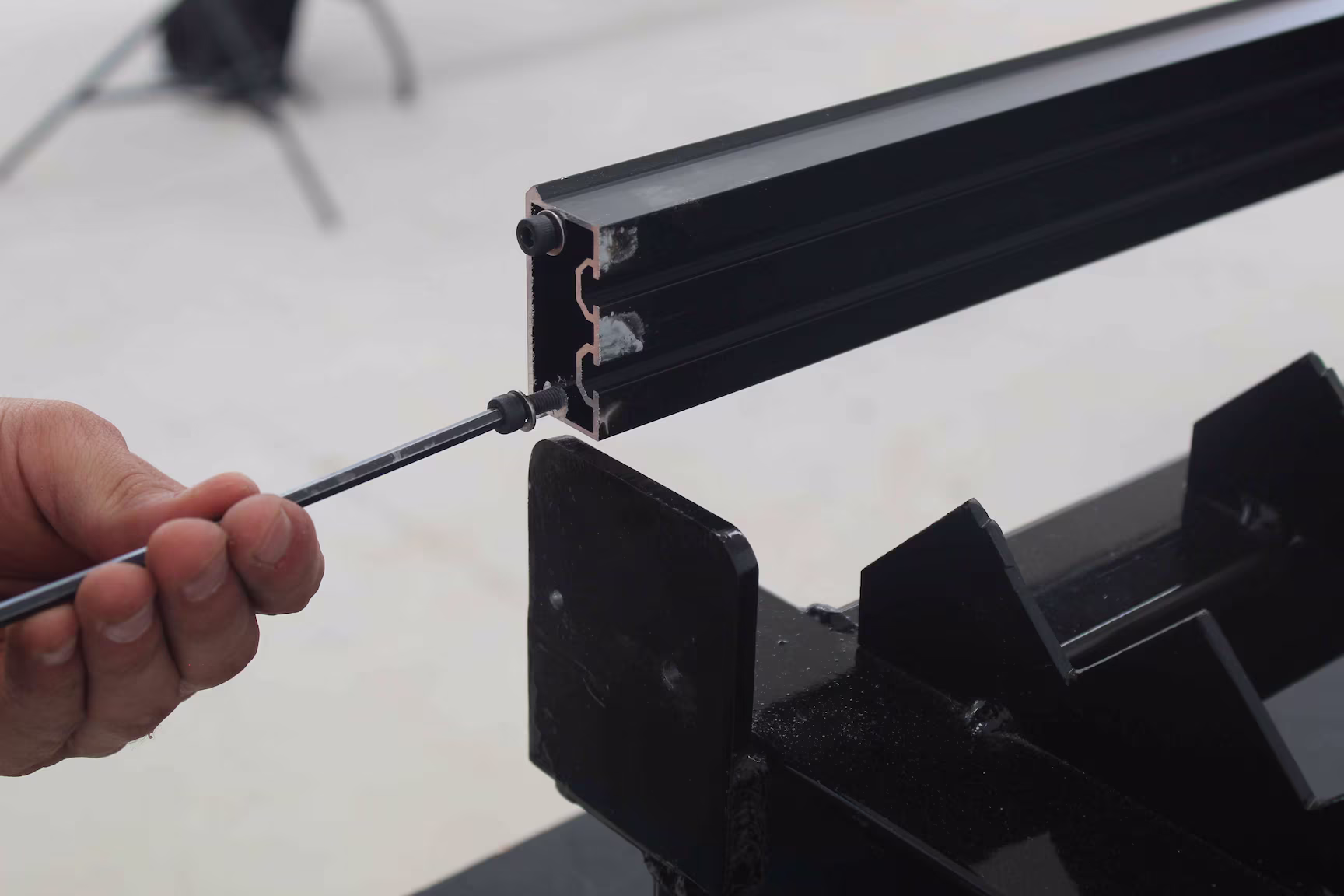

Lo siguiente es colocar la esquinera. Para esto, nos apoyamos con los tornillos del paso anterior. En este paso vamos a atornillar la esquinera con el perfil Vfreiman. En las siguientes imágenes se muestra este proceso.
Ensamble Leo 3k _ 44Ensamble Leo 3k _ 45Ensamble Leo 3k _ 46

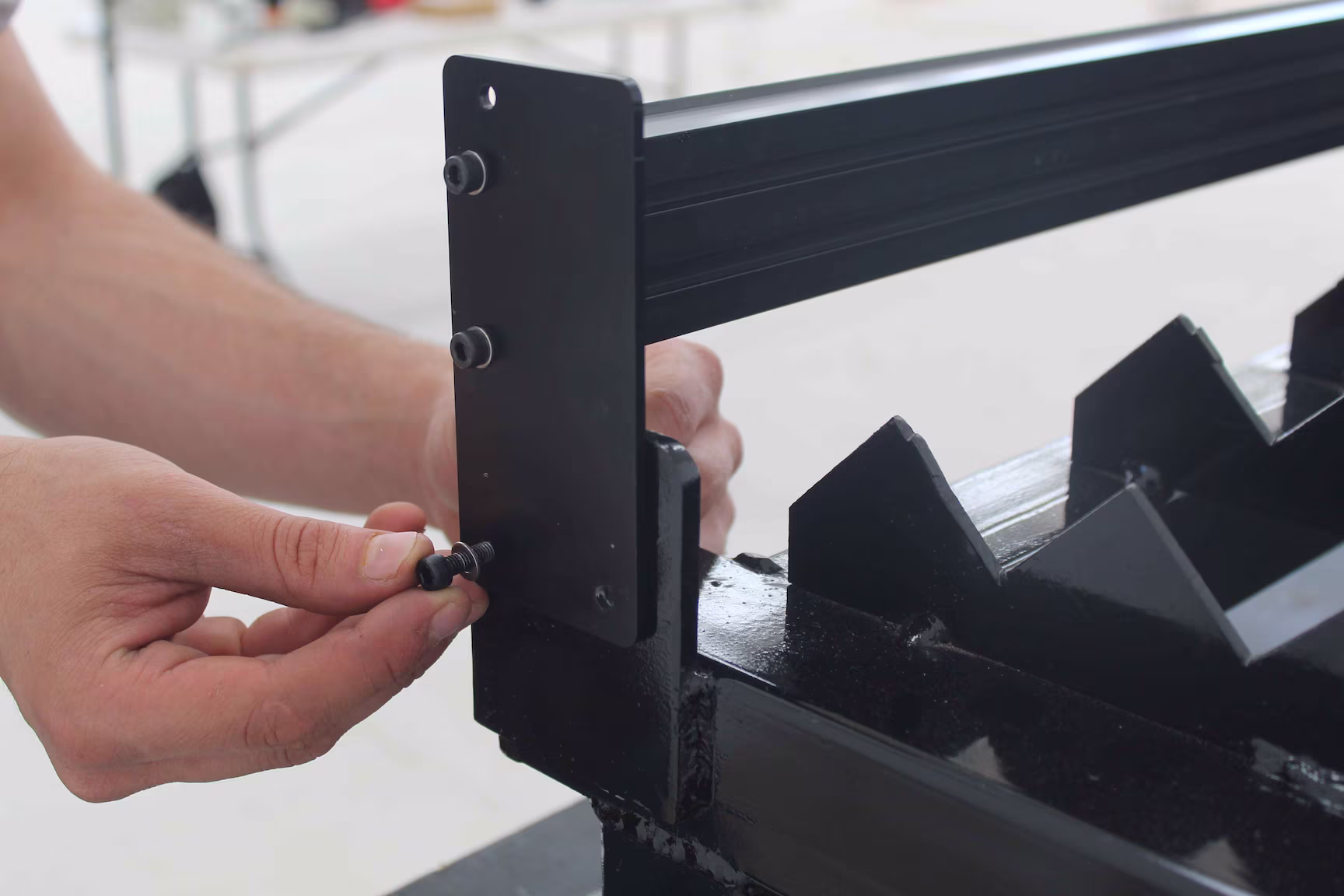

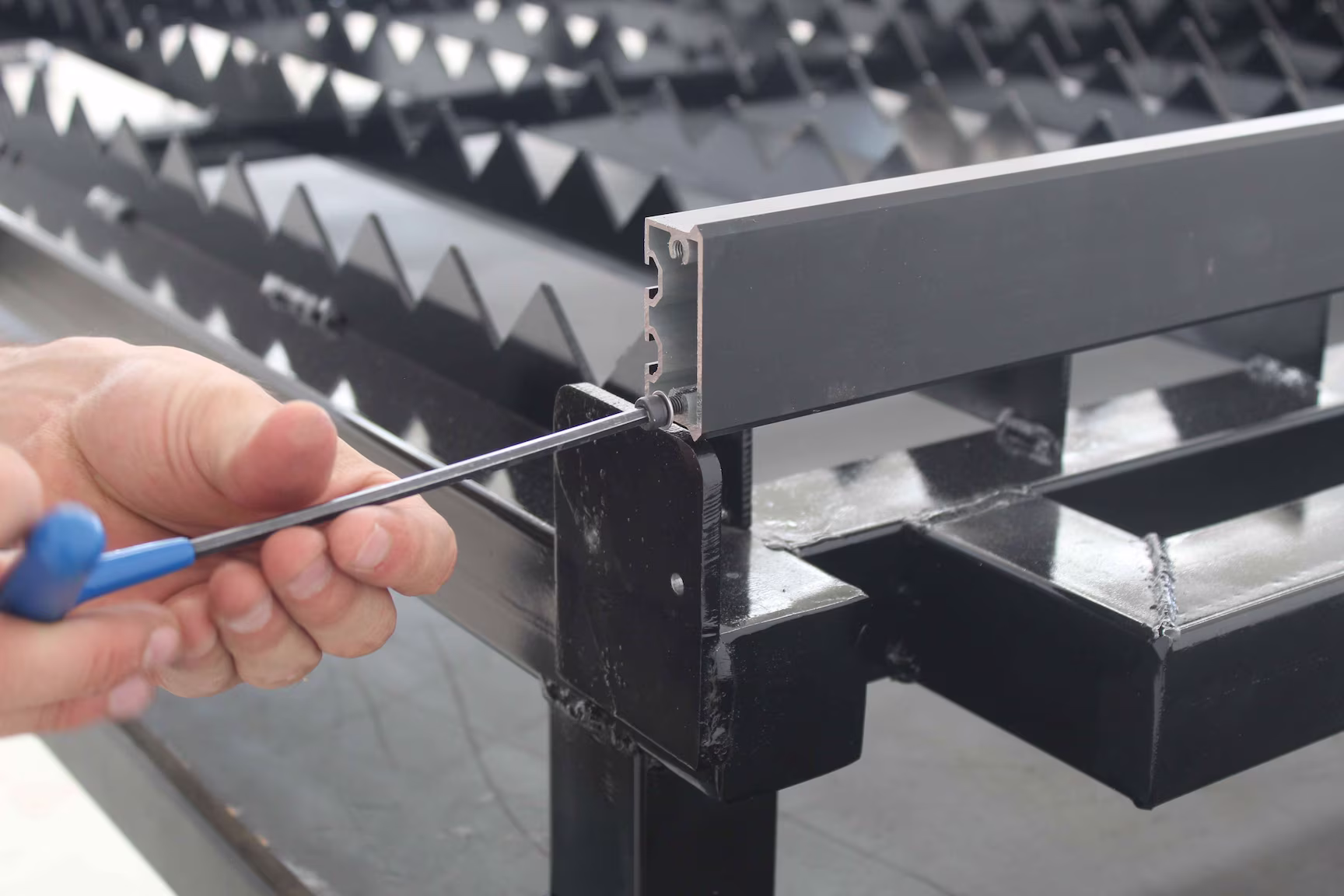

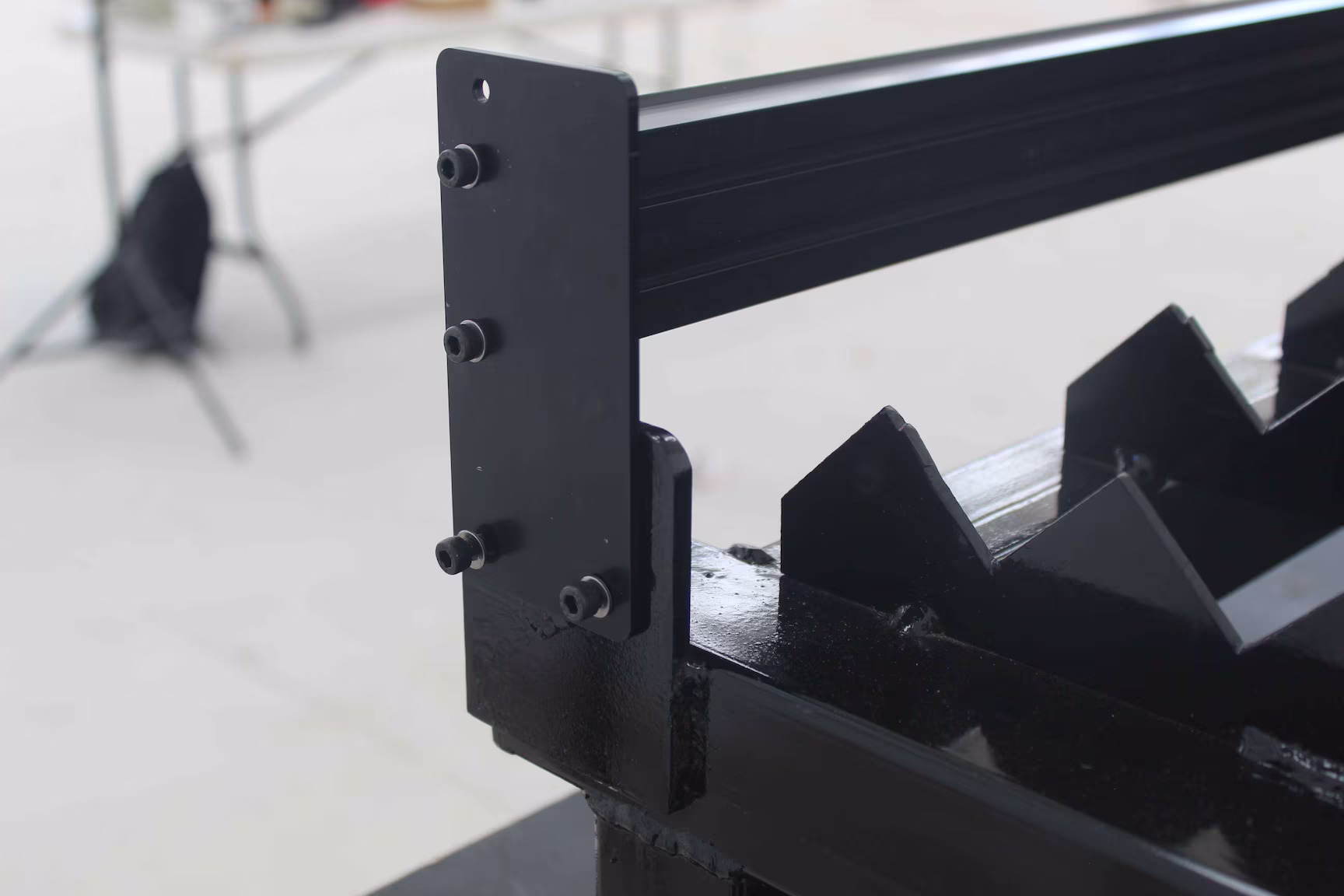

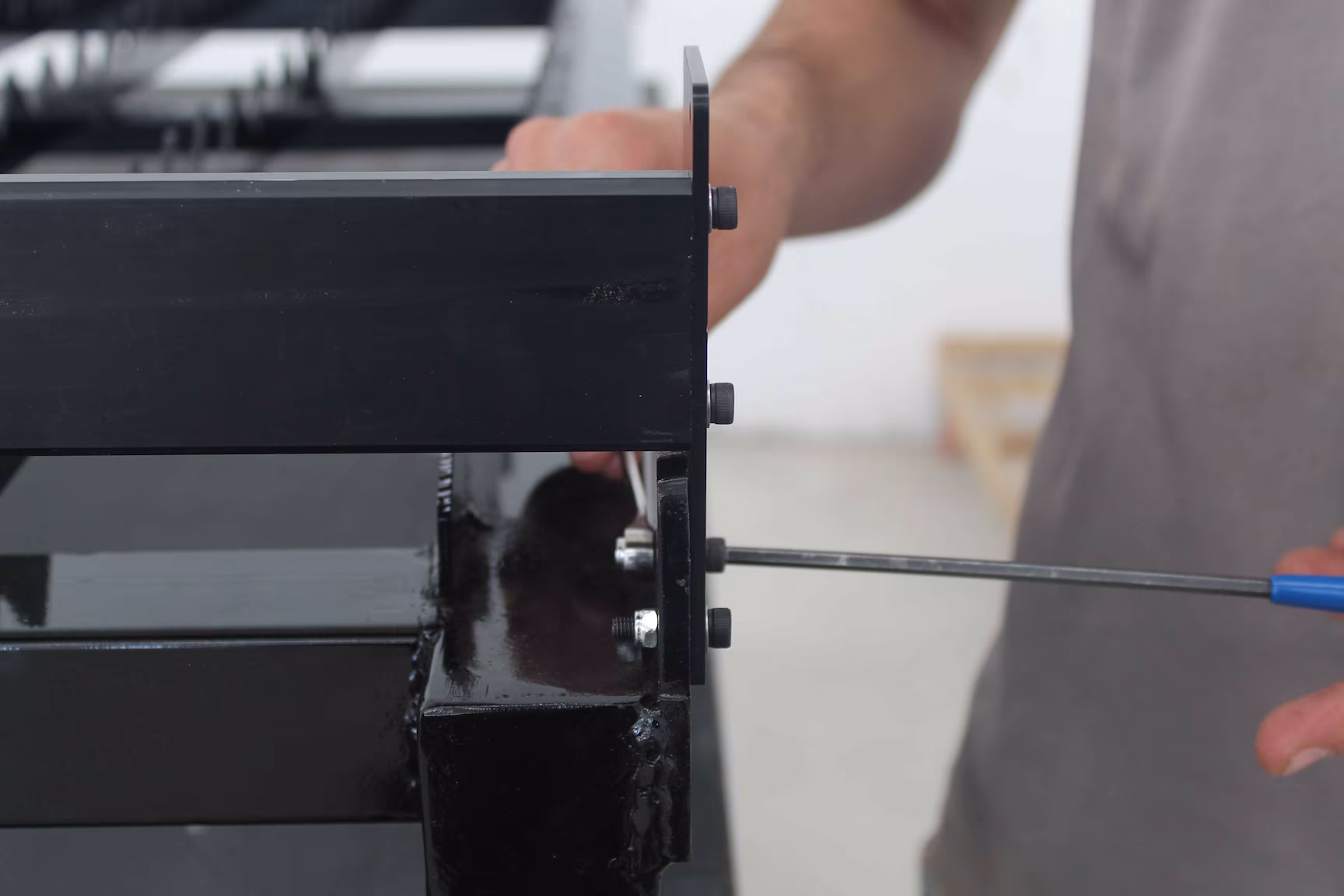

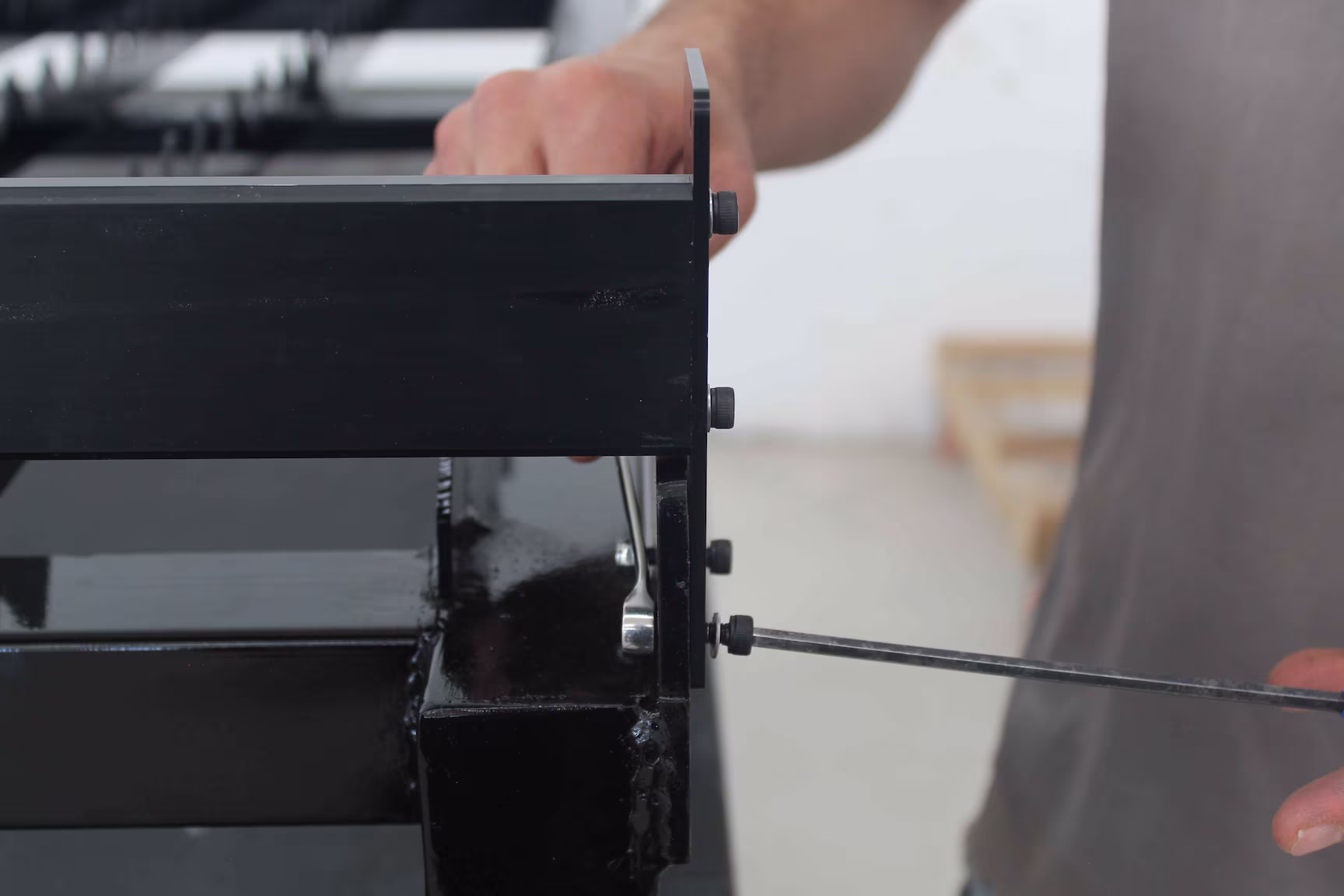

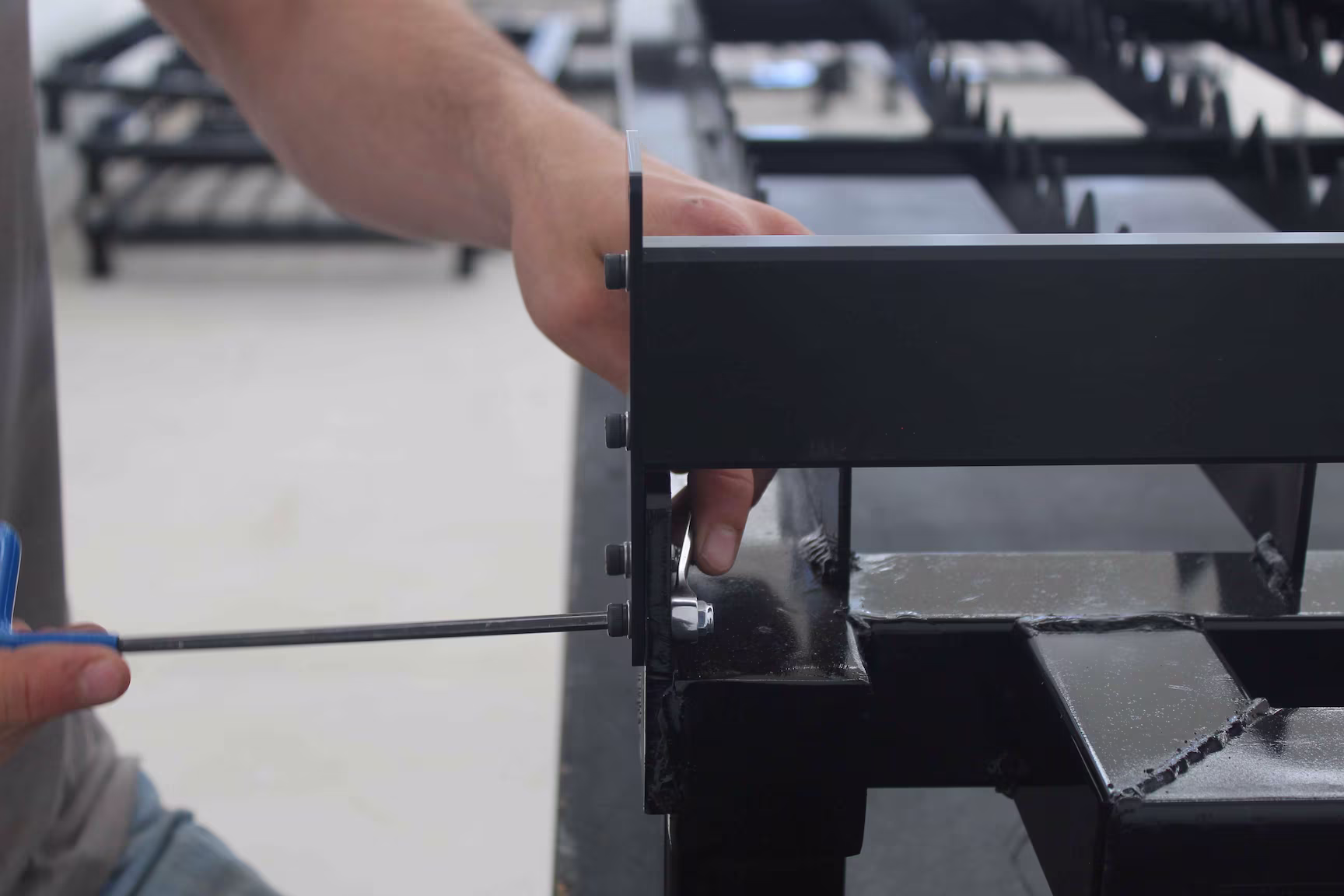

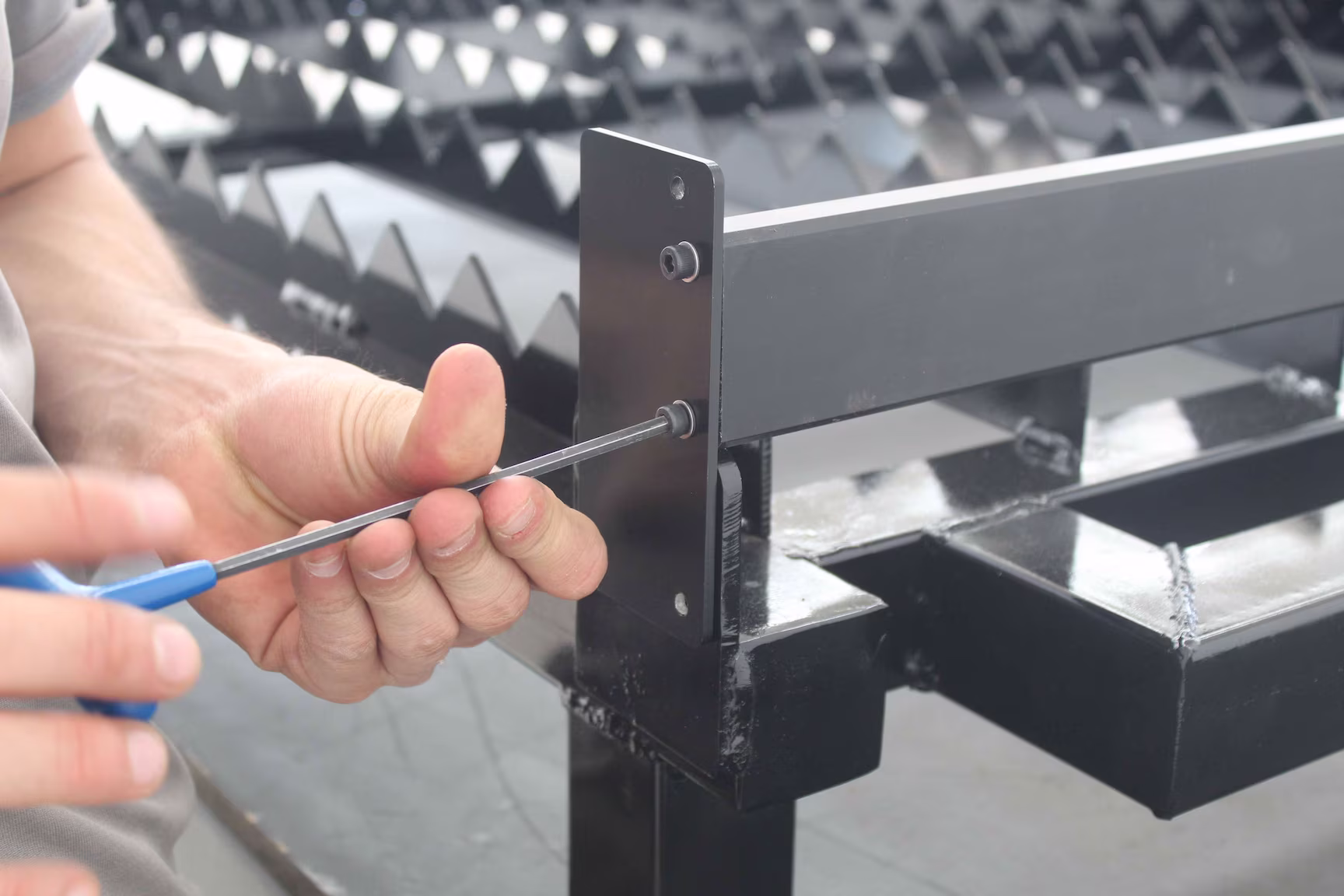

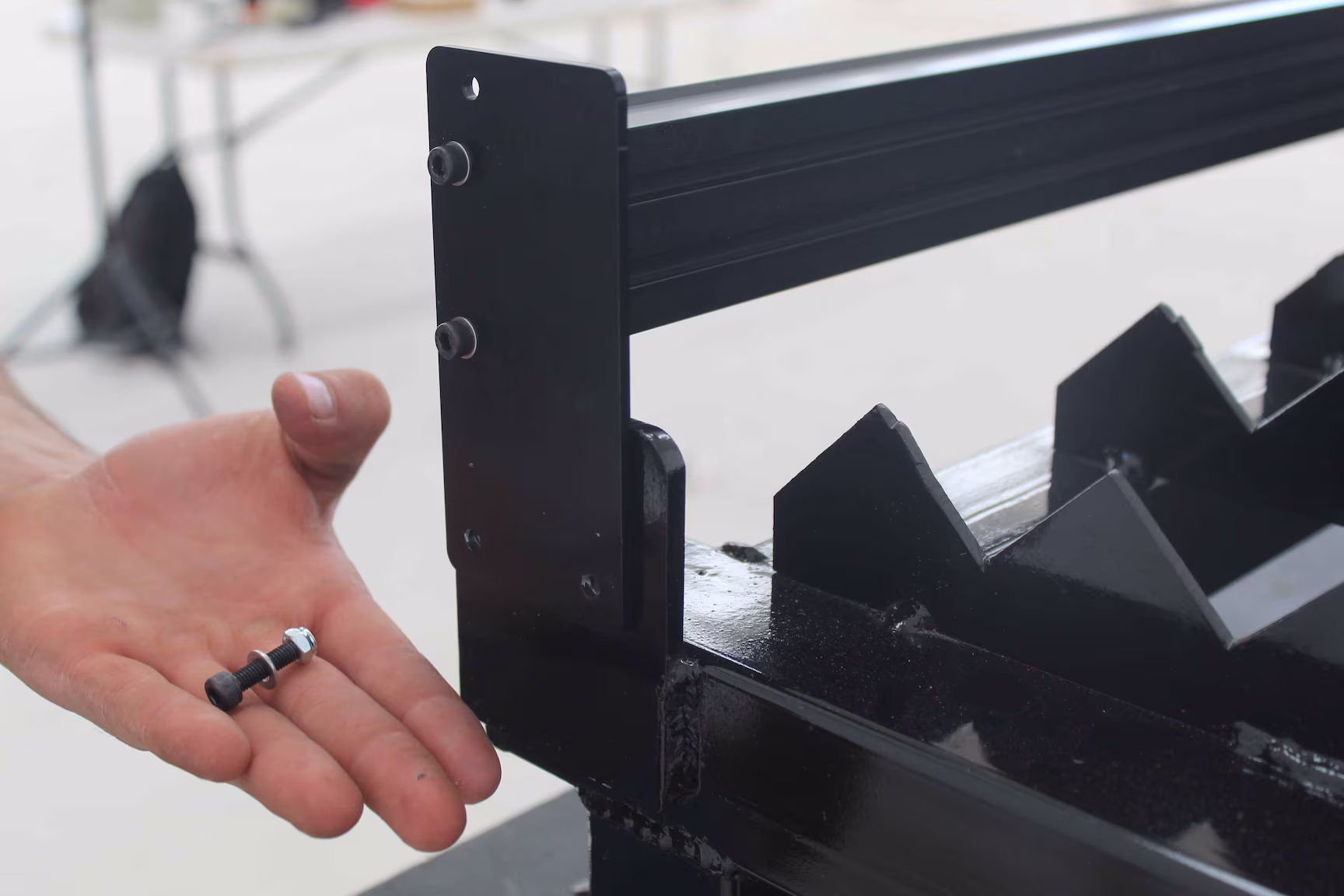

Lo siguiente es atornillar la esquinera con la base de metal. Esto lo haremos con los tornillos que se incluyen en la misma base de metal o con los que se anexan en las mismas esquineras. Estos tornillos tienen tuerca de seguridad. En las siguientes imágenes se muestra este proceso.
Ensamble Leo 3k _ 47Ensamble Leo 3k _ 48Ensamble Leo 3k _ 49

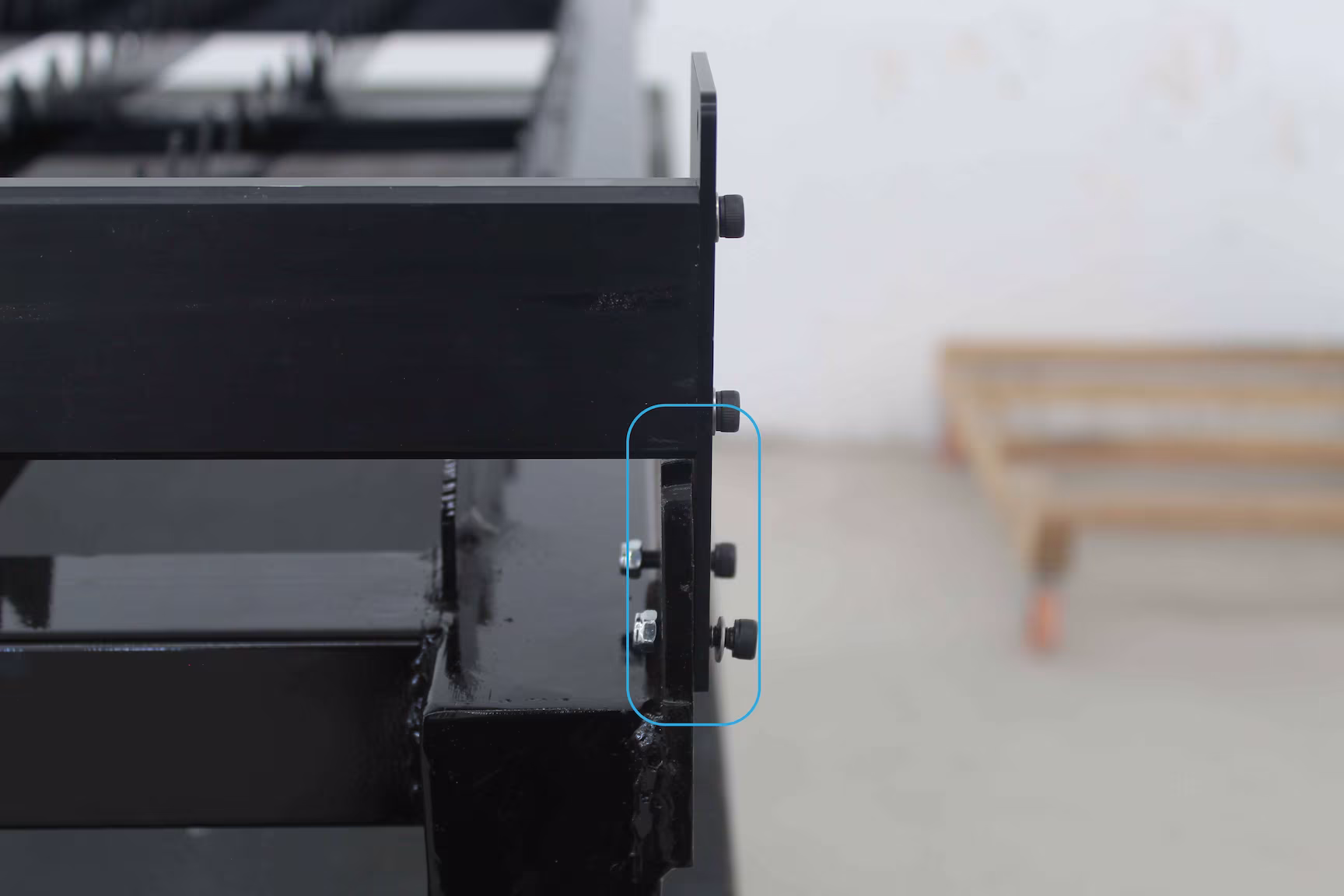

Antes de atornillar por completo, debemos ajustar la posición del perfil para que los paños de este y de la base de metal queden parejos. En la siguiente imagen se muestra una referencia.
Ensamble Leo 3k _ 50

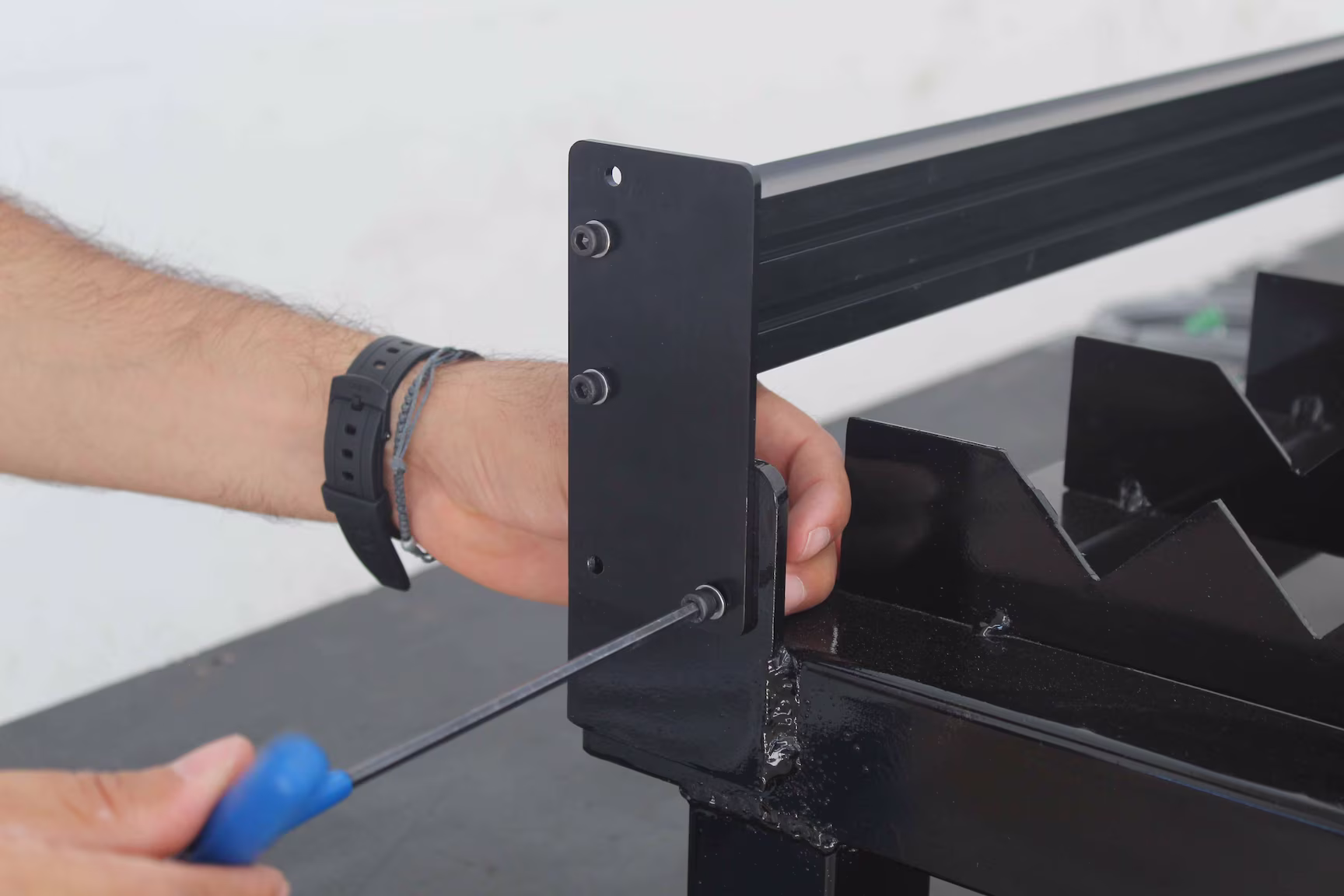

En las siguientes imágenes se muestra el proceso de atornillado.
Ensamble Leo 3k _ 51Ensamble Leo 3k _ 52Ensamble Leo 3k _ 53

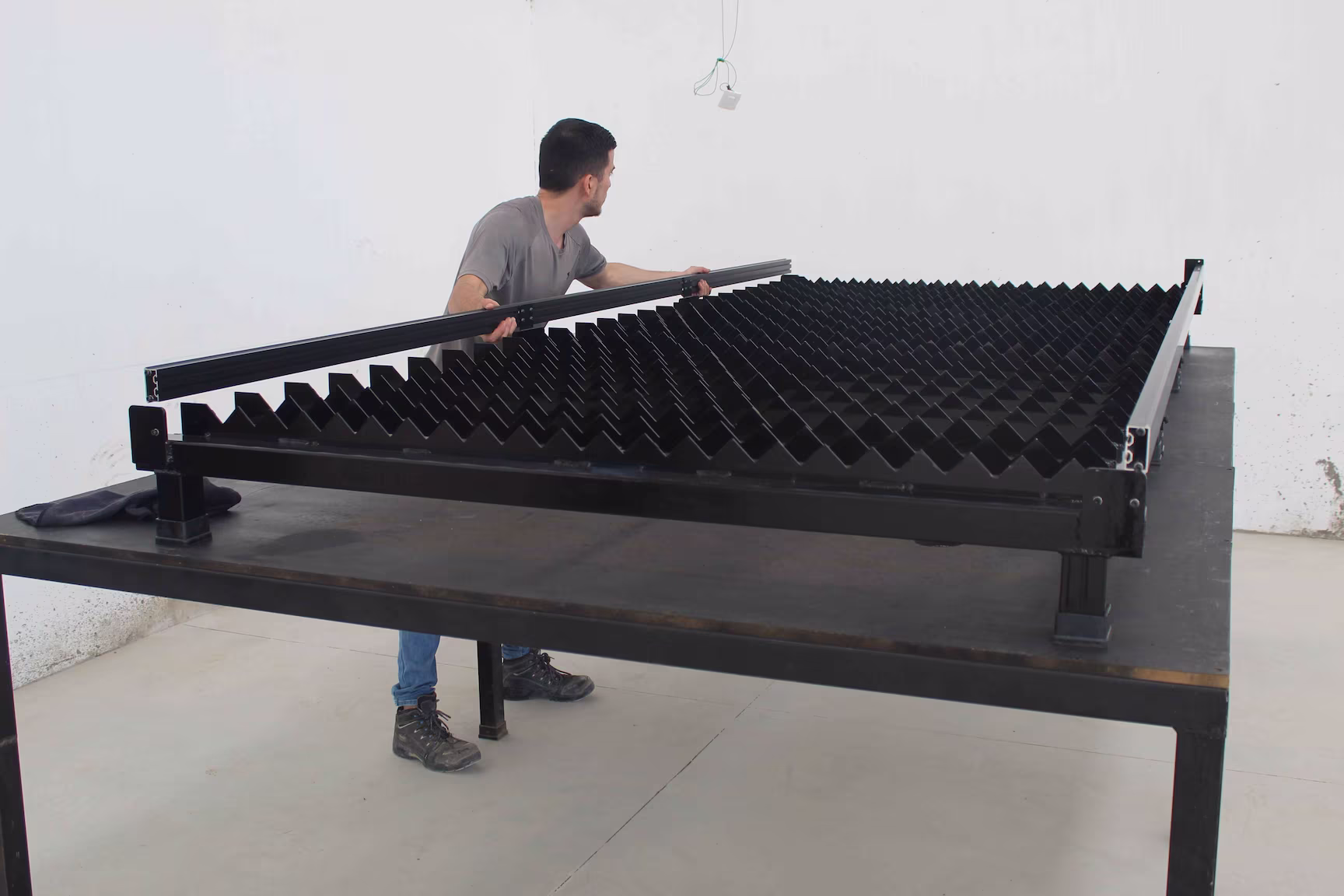

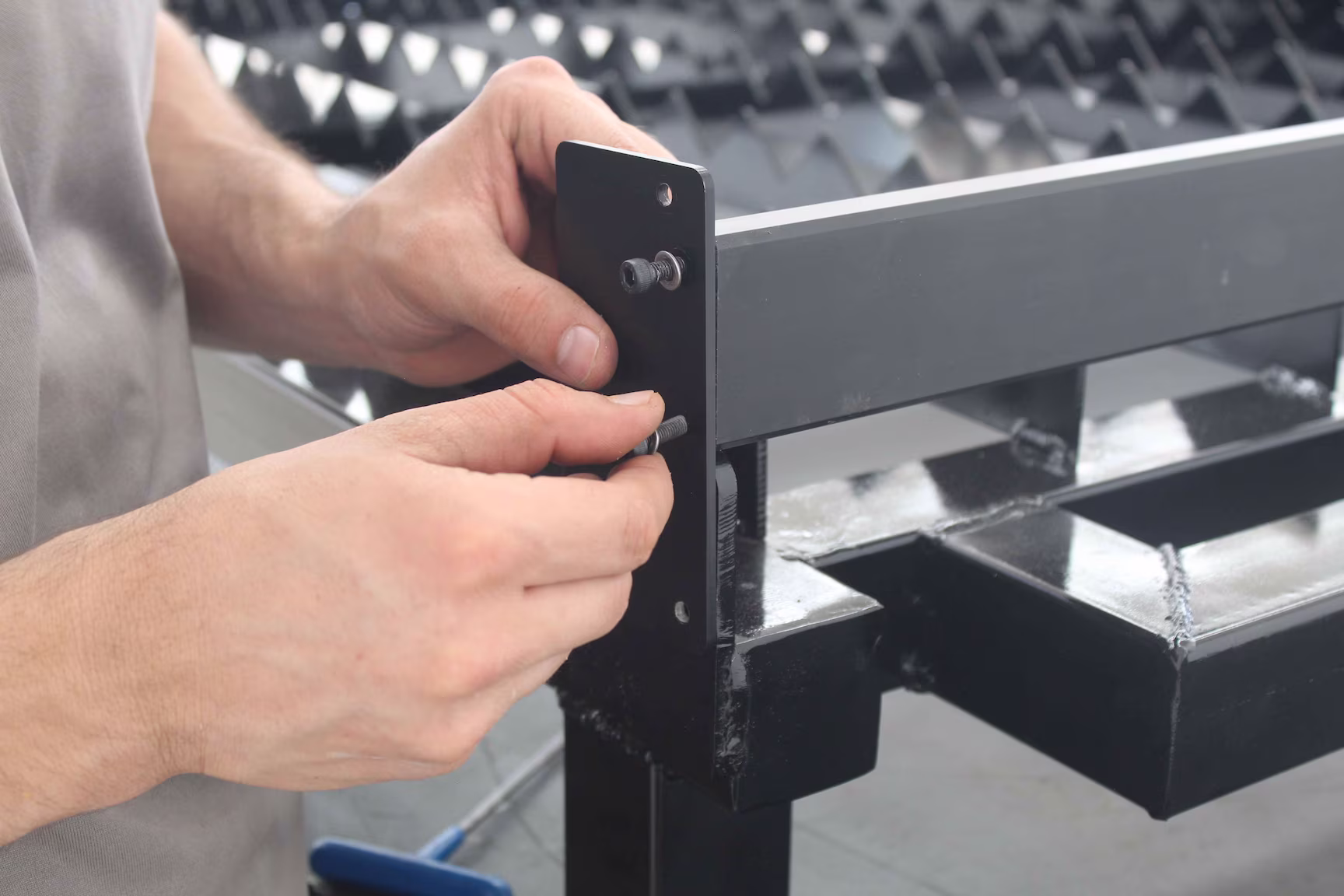

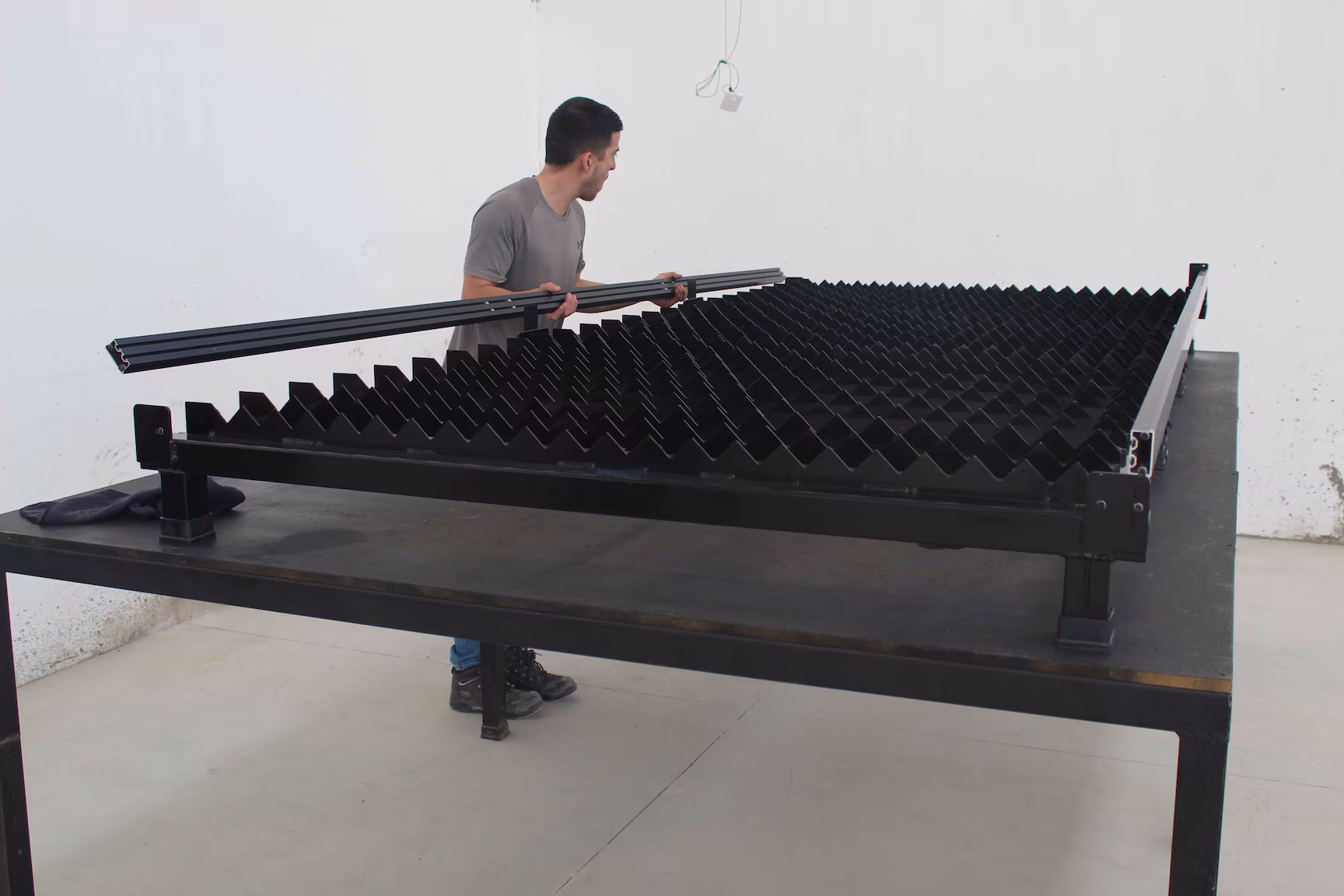

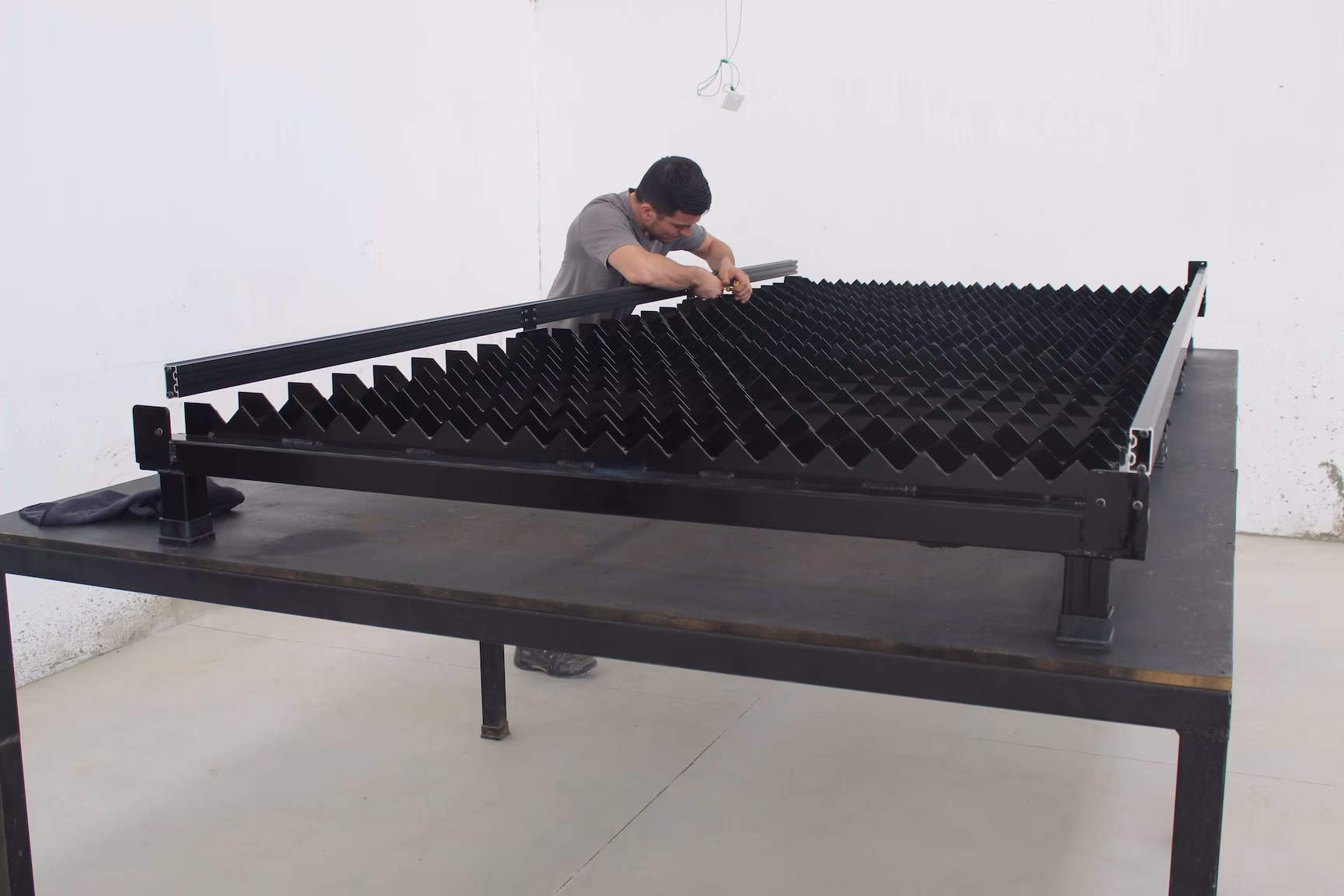

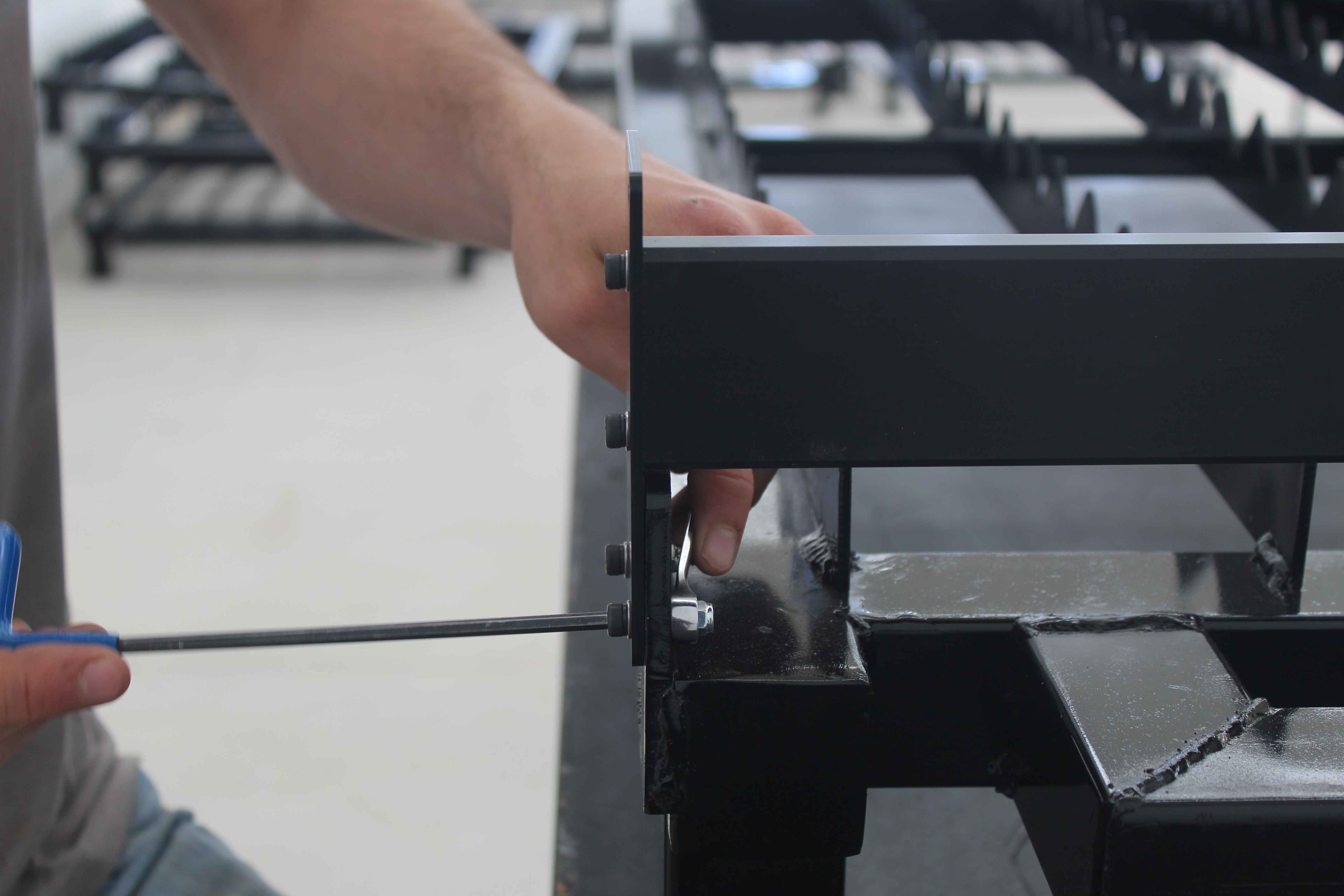

El siguiente paso es colocar el segundo perfil Vfreiman del eje Y. Prácticamente es repetir el mismo proceso que ya realizamos para el primer perfil. En las siguientes imágenes se muestra este proceso.

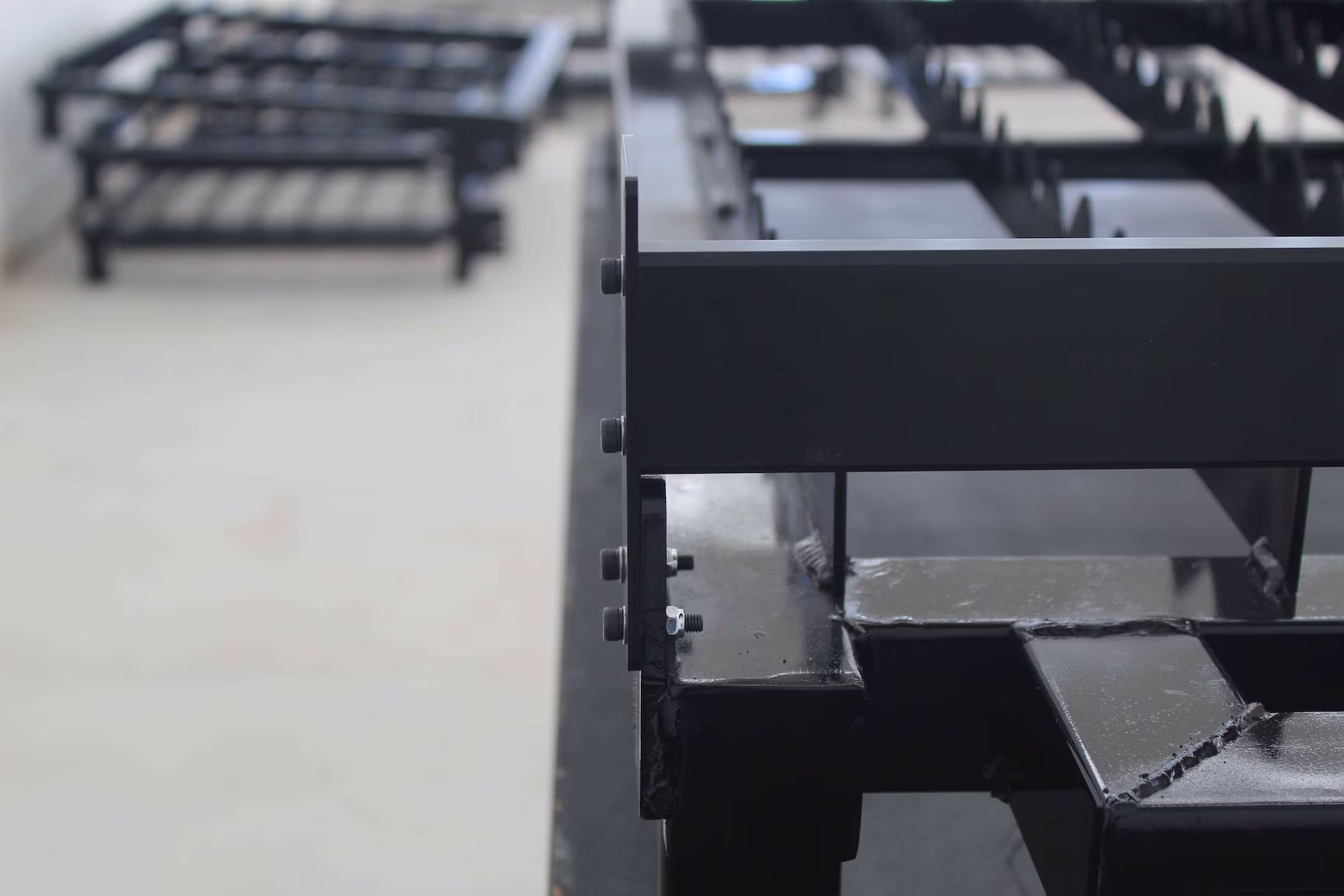

Ensamble Leo 3k _ 56Ensamble Leo 3k _ 57Ensamble Leo 3k _ 58Ensamble Leo 3k _ 59Ensamble Leo 3k _ 60Ensamble Leo 3k _ 61Ensamble Leo 3k _ 62Ensamble Leo 3k _ 63Ensamble Leo 3k _ 64Ensamble Leo 3k _ 65

(4) Instalación de ensamble XYZ

En este paso vamos a instalar el ensamble XYZ. En la siguiente imagen se muestra lo que tenemos armado hasta el momento. En ella se muestran los dos perfiles Vfreiman del eje Y y también las esquineras que ya están instaladas.
Ensamble Leo 3k _ 66

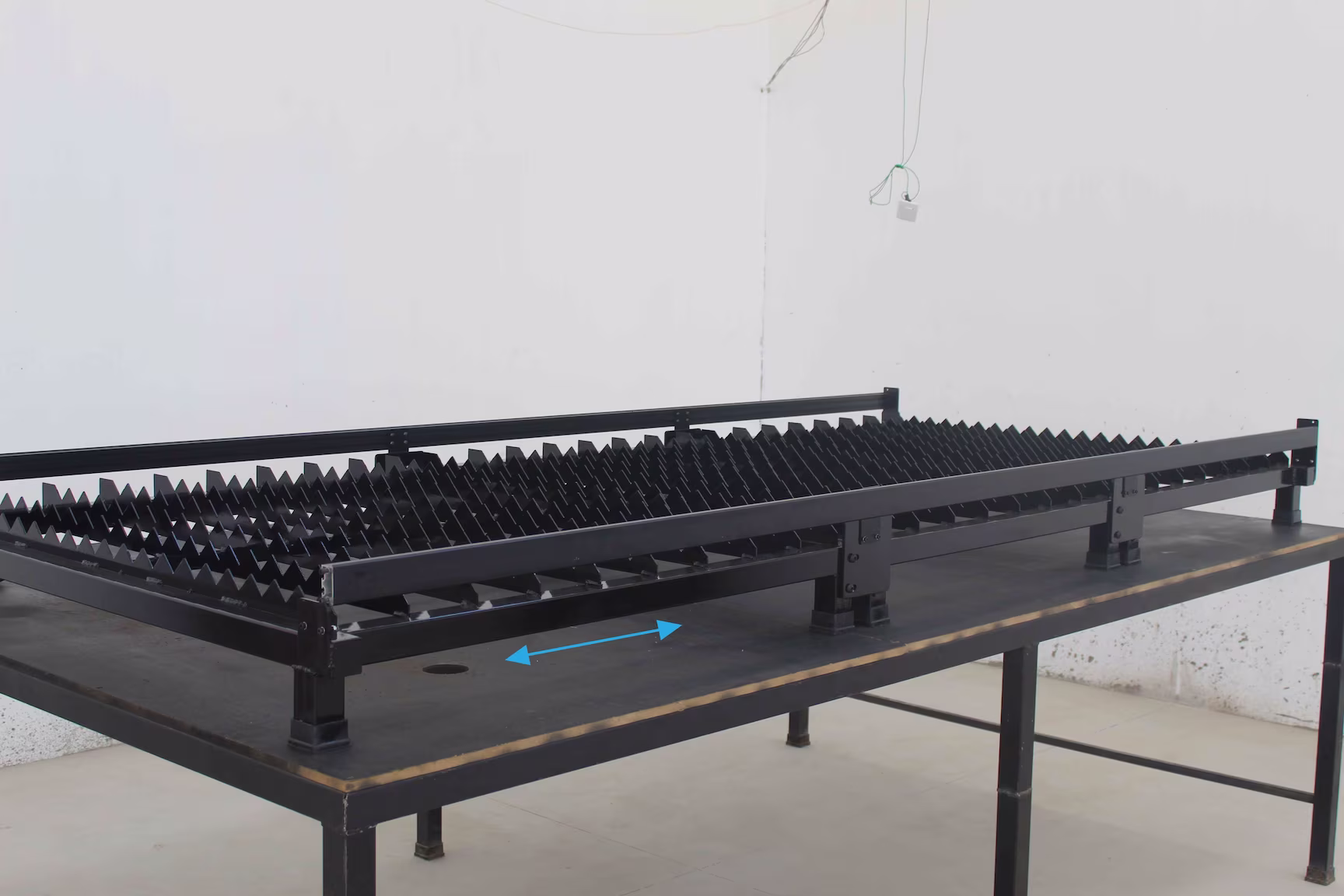

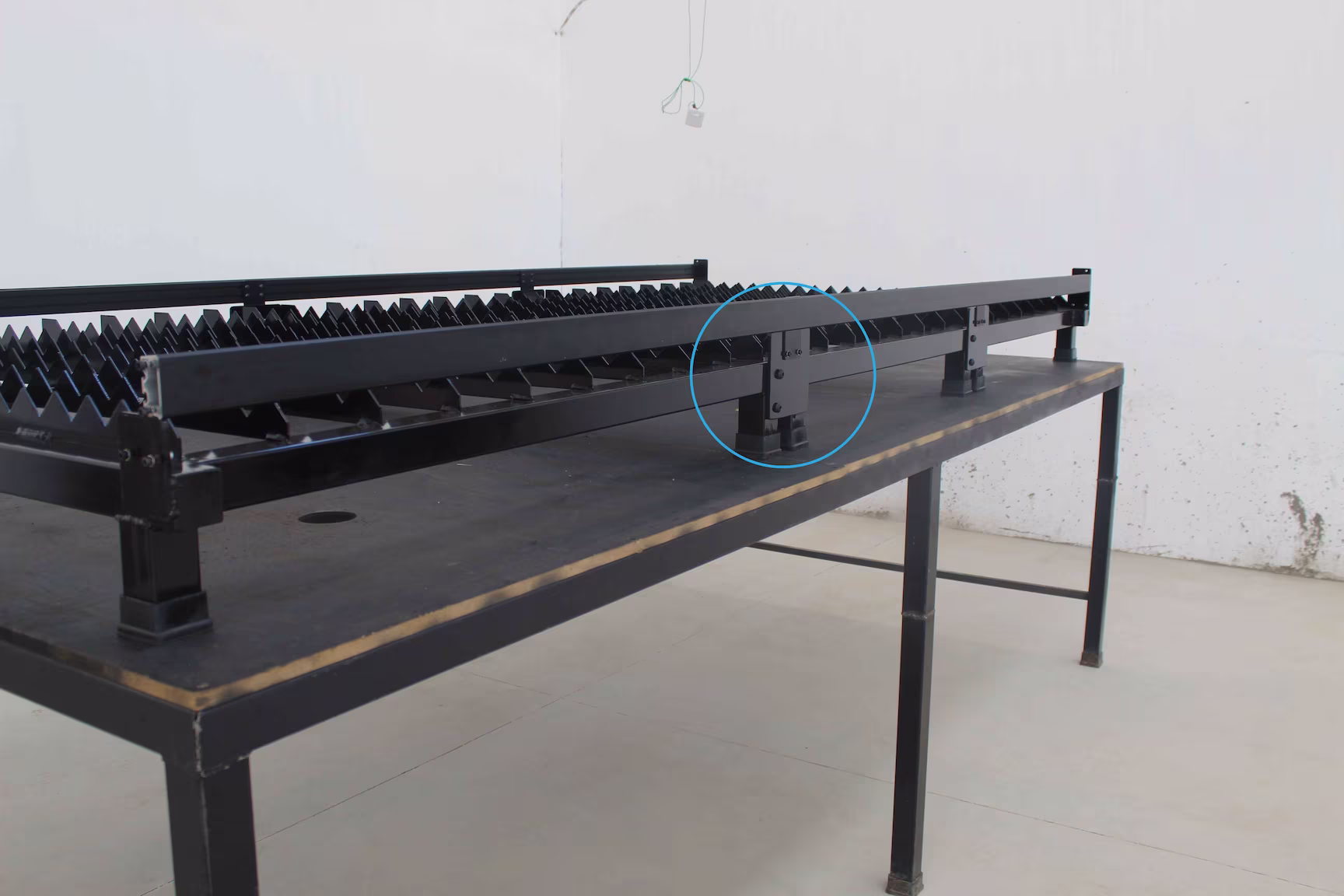

Lo siguiente que vamos a hacer es revisar que la base de metal que no tiene esquineras se ajuste al perfil. El paño de esta base deberá coincidir con el paño del perfil. En la siguiente imagen se muestra la base y el tipo de desplazamiento que podemos hacer para que coincida con el perfil.
Ensamble Leo 3k _ 66a

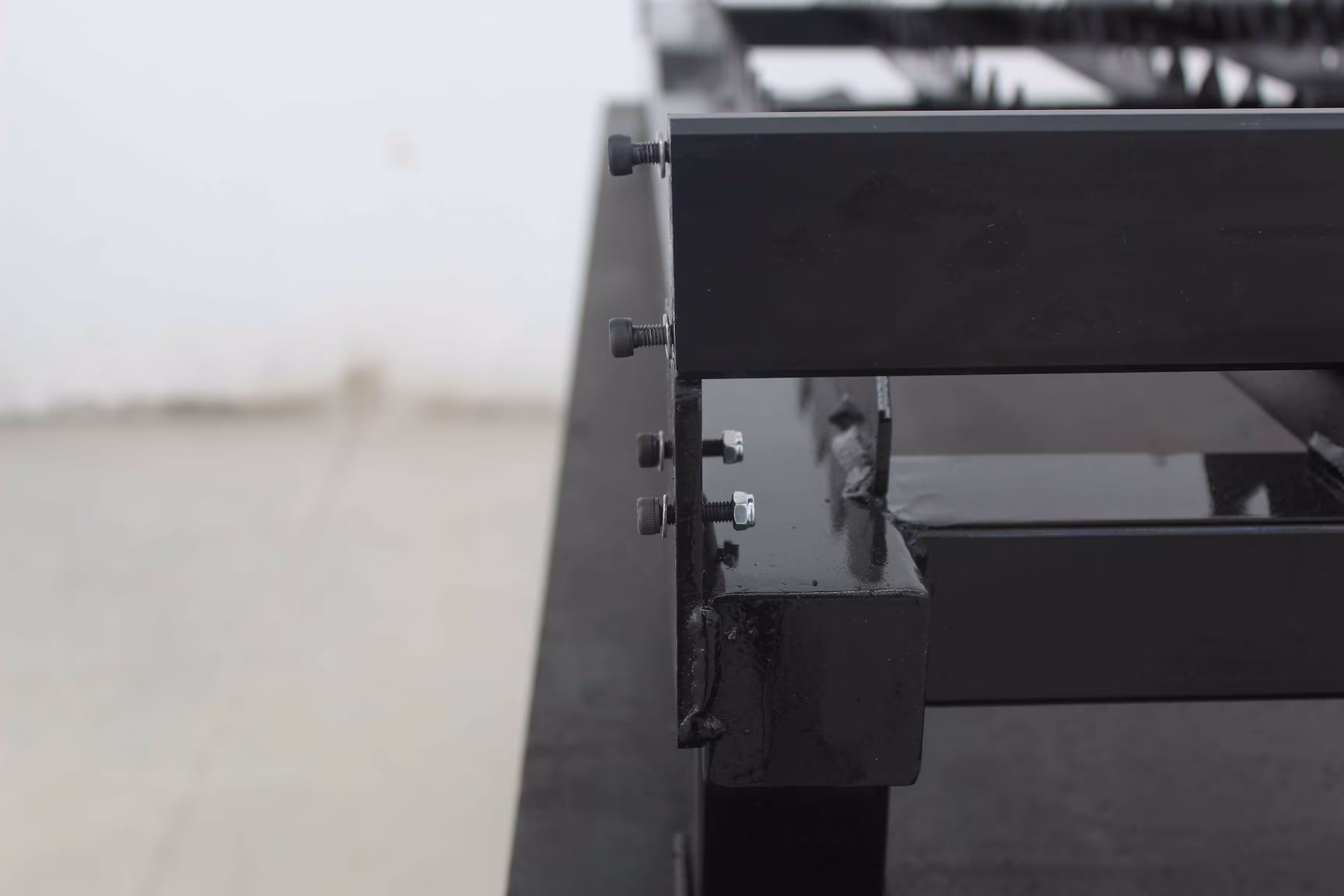

En las siguientes imágenes se muestra el ajuste entre la base de metal y el paño del perfil. Del lado izquierdo, la base de metal está un poco fuera del perfil. Del lado derecho, la base se ha ajustado al perfil. Este paso solo es para verificar que toda nuestra base de metal se ajusta al largo del perfil Vfreiman del eje Y.

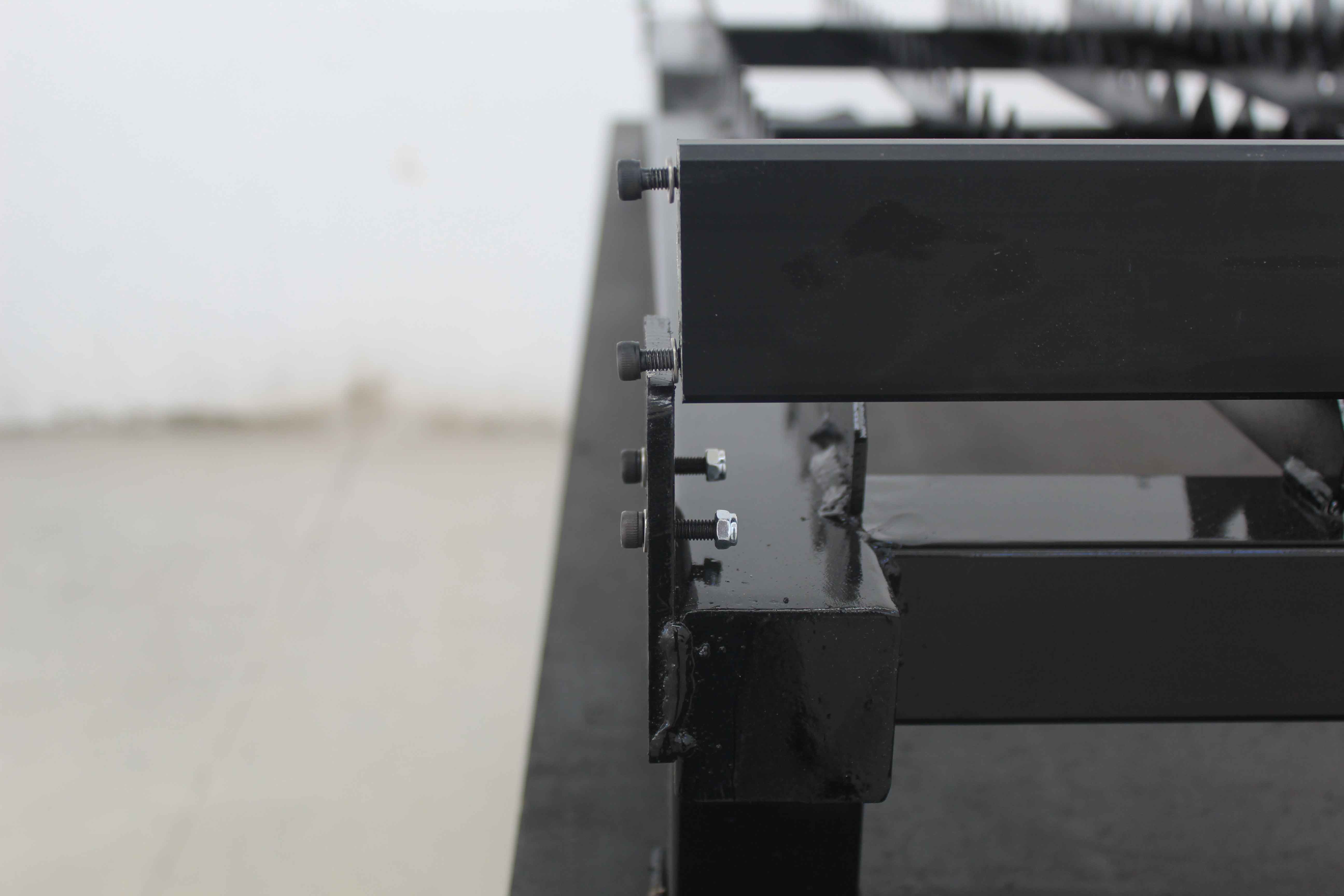

Ensamble Leo 3k _ 66bEnsamble Leo 3k _ 66c
Figura Nota
Nota

Los movimientos de desplazamiento se realizan mediante las ranuras que tienen las placas de unión. Esto permite poder ajustar las bases de metal al perfil Vfreiman.

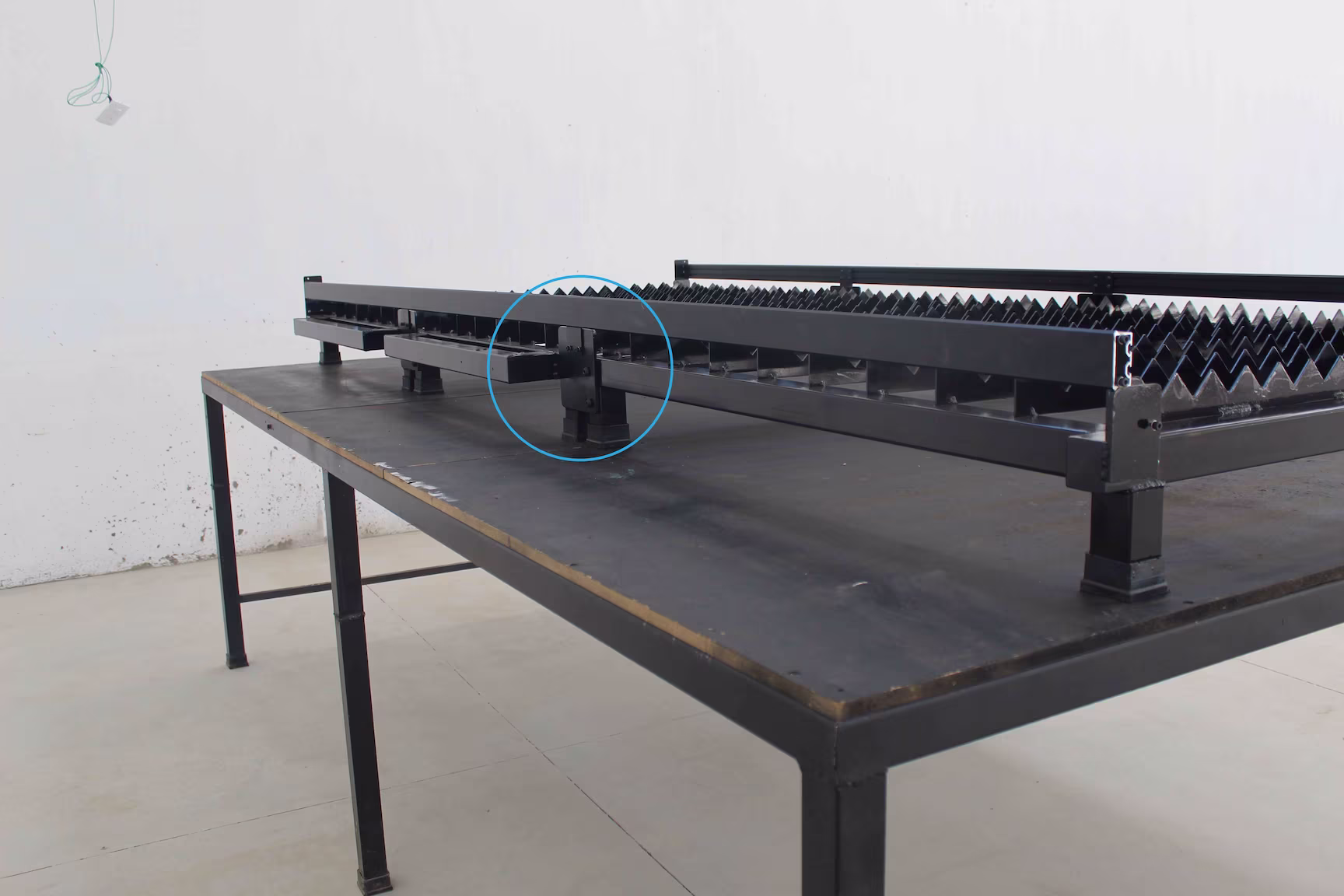

El siguiente paso será retirar la base de metal para poder instalar el ensamble XYZ. Para poder retirar la base de metal debemos quitar los tornillos de las placas de unión. En las siguientes imágenes se muestran estos tornillos que debemos de retirar.
Ensamble Leo 3k _ 67Ensamble Leo 3k _ 68

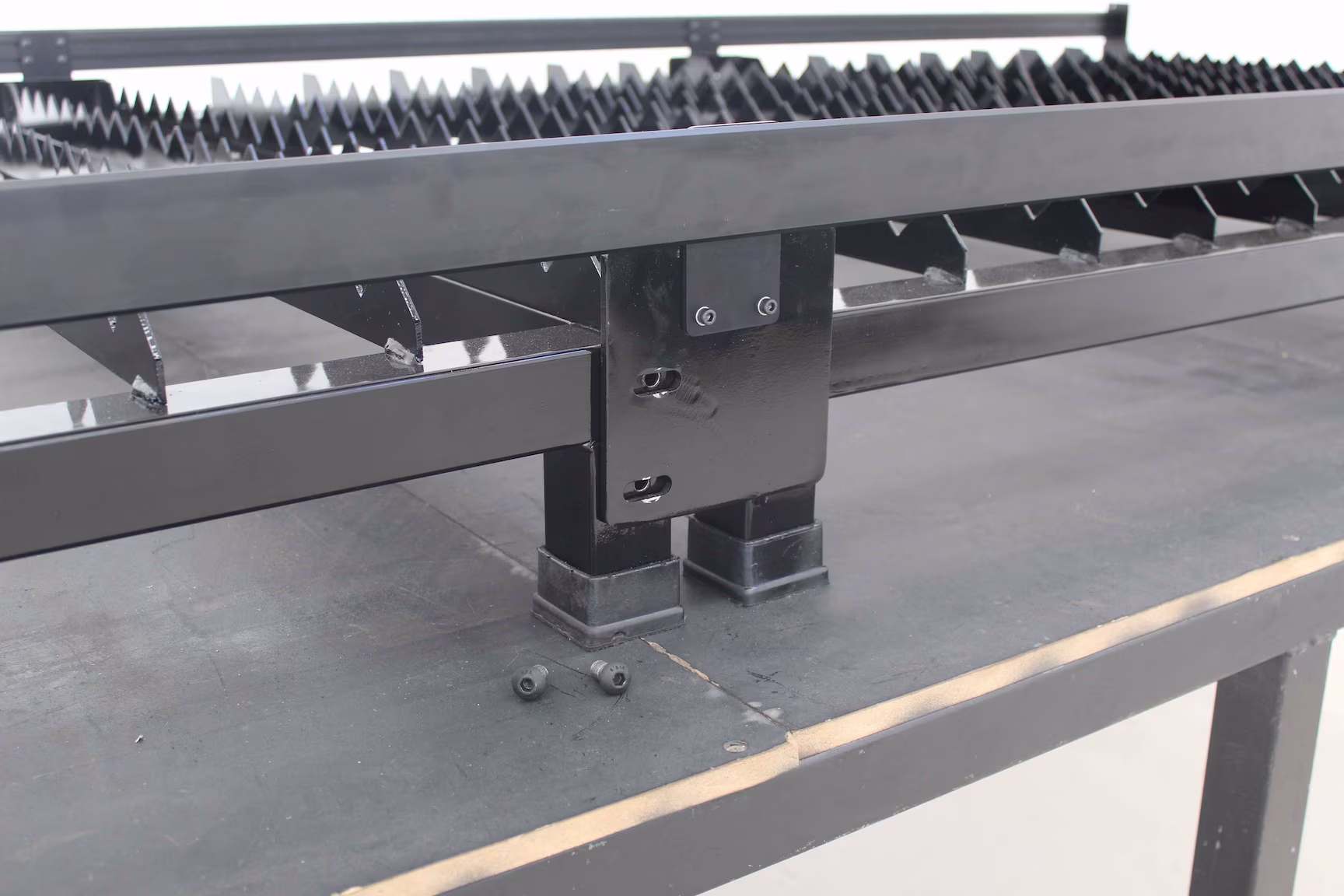

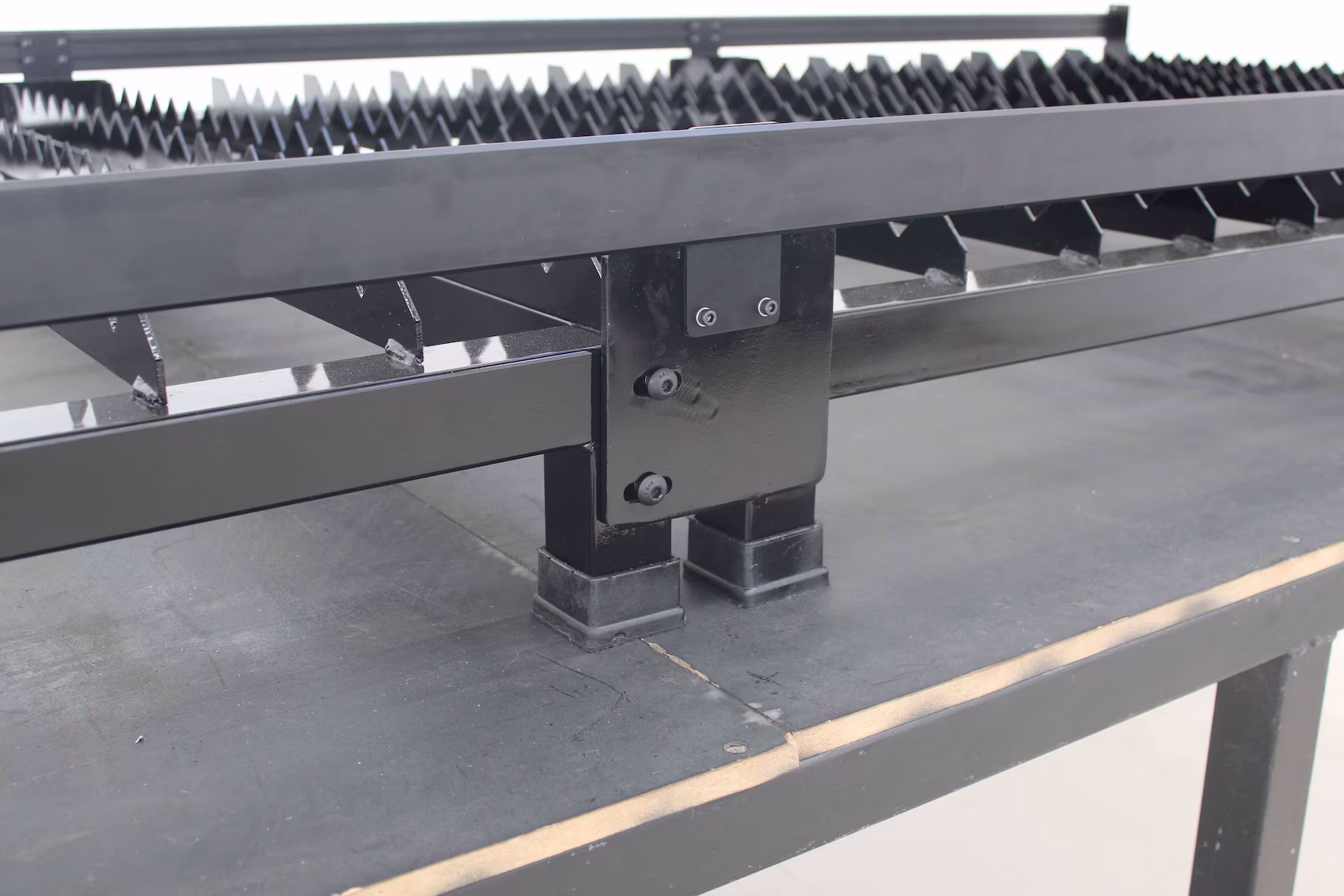

En las siguientes imagenes se muestran los tornillos retirados. Esto lo debemos hacer en las dos placas de unión.
Ensamble Leo 3k _ 69Ensamble Leo 3k _ 70

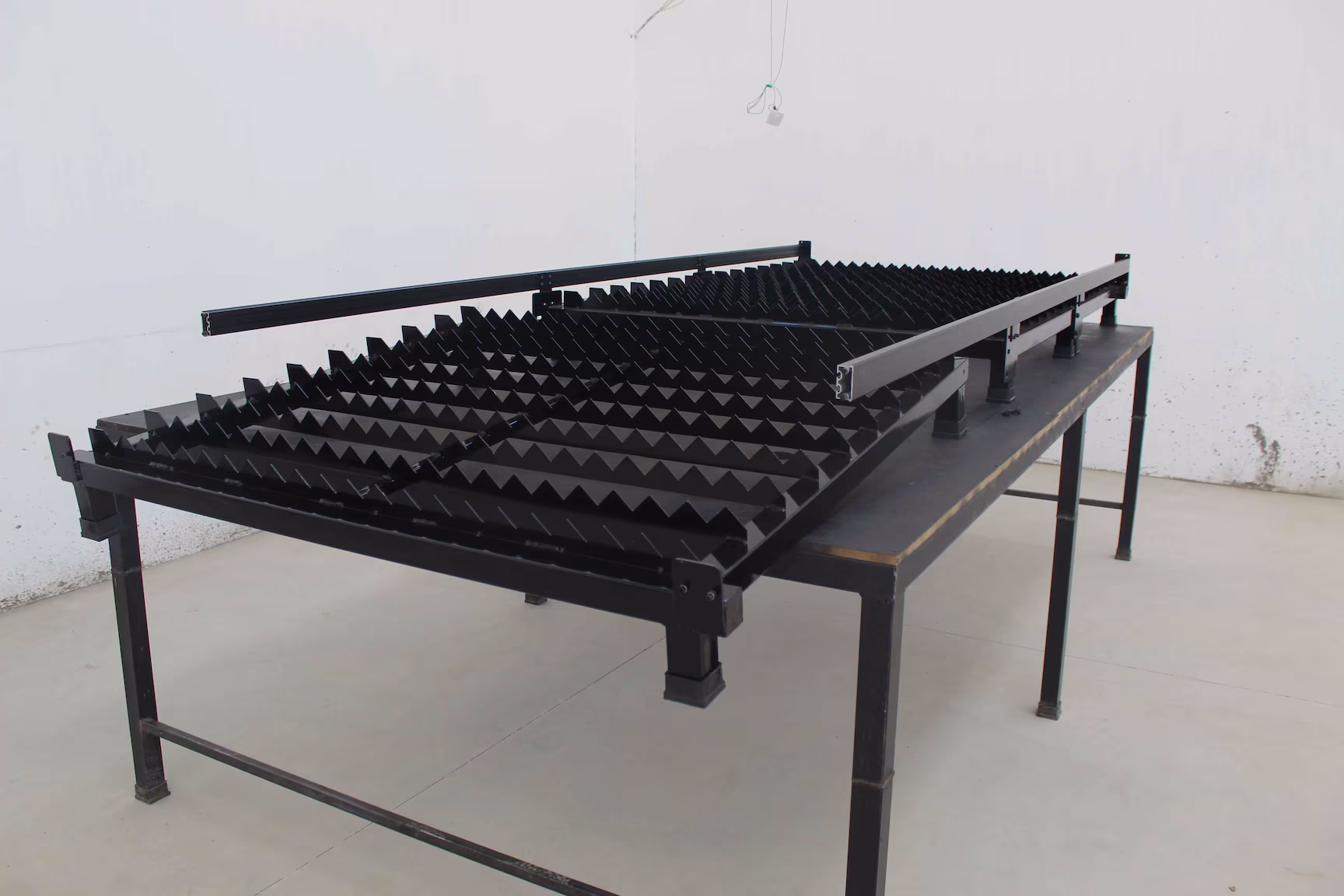

Una vez retirado los tornillos, ya podemos quitar la base de metal. En las siguientes imágenes se muestra ejemplo del proceso.
Ensamble Leo 3k _ 71Ensamble Leo 3k _ 72Ensamble Leo 3k _ 73

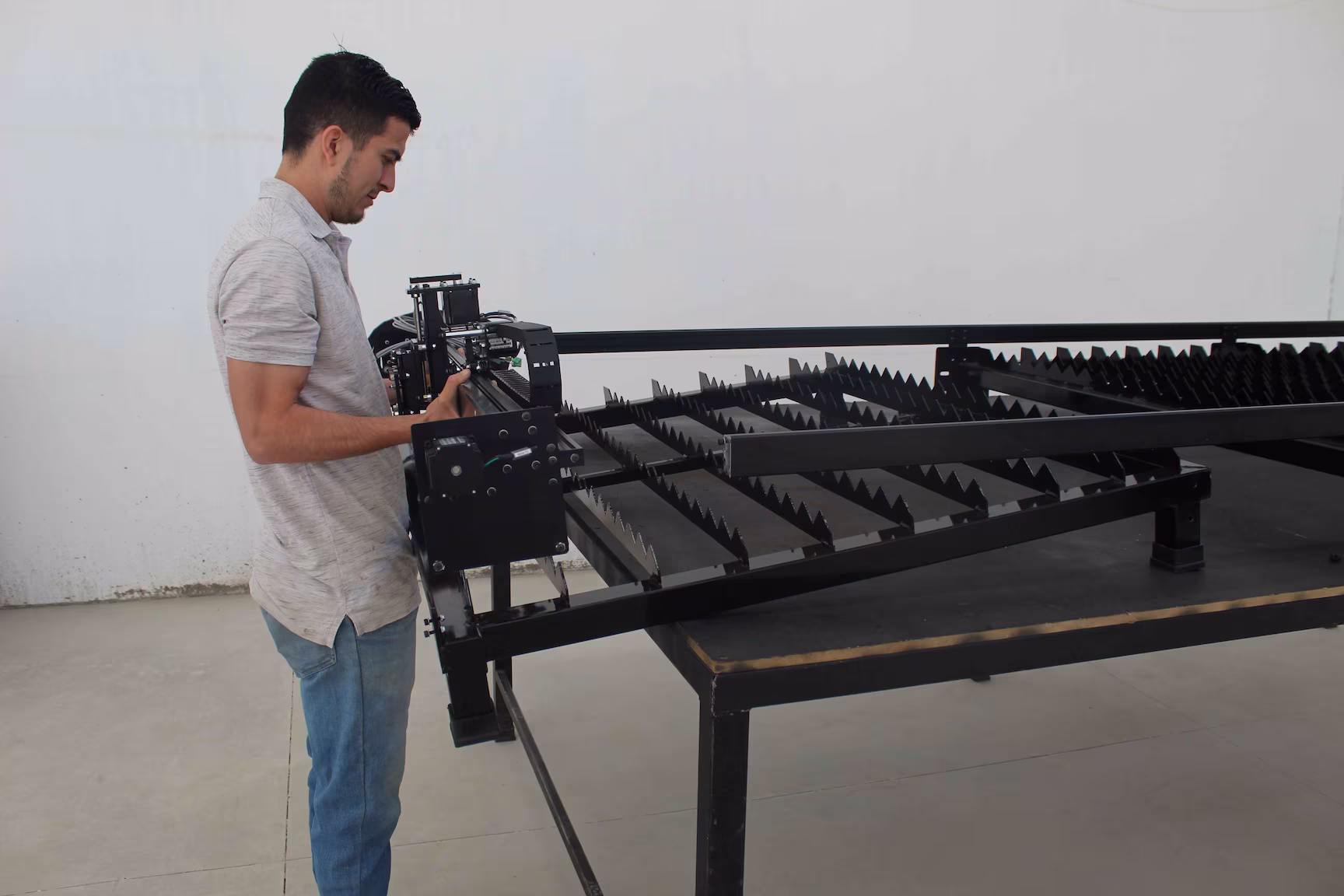

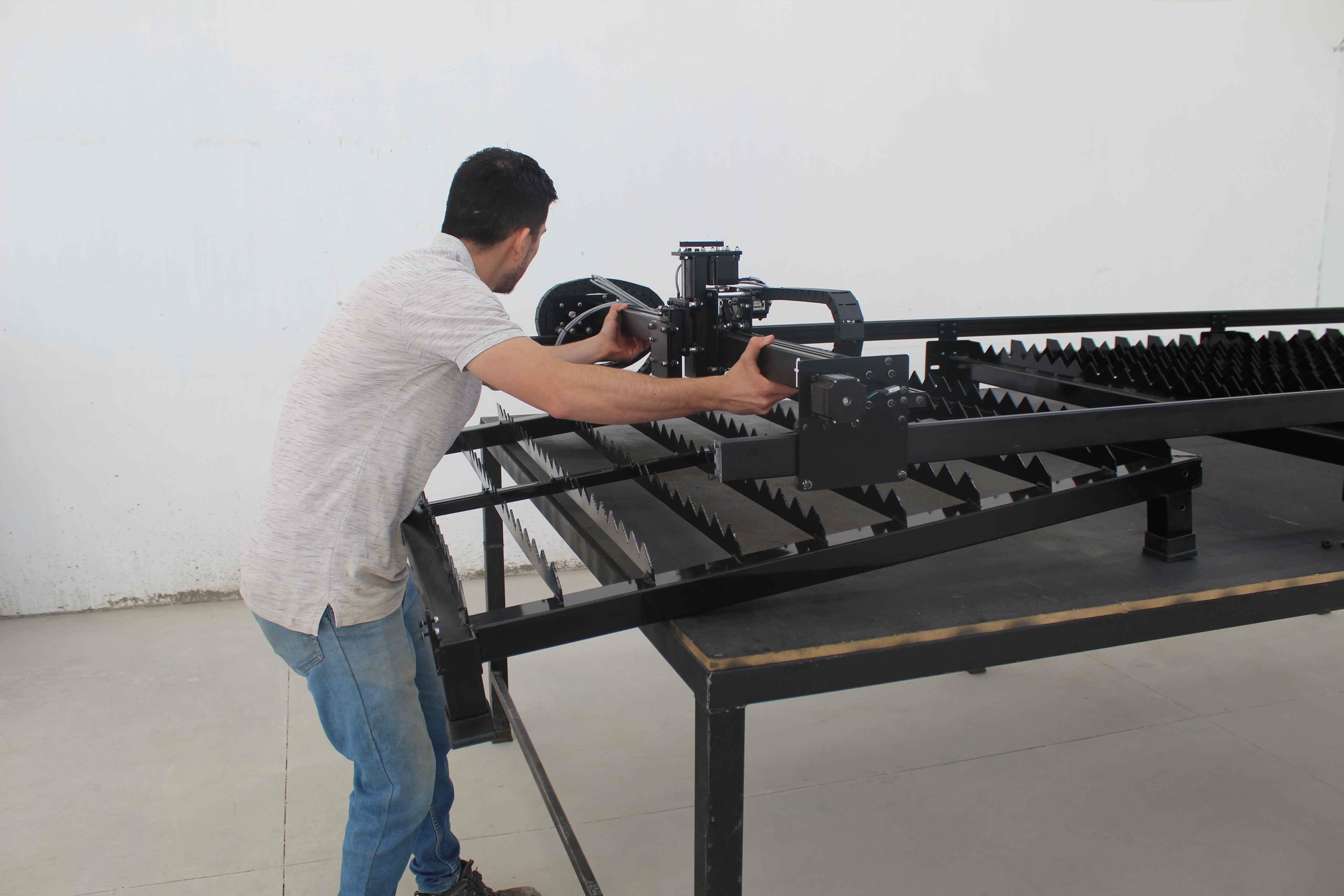

Con la base de metal retirada ya podemos colocar el ensamble XYZ. En las siguientes imagenes se muestra la colocación del mismo.

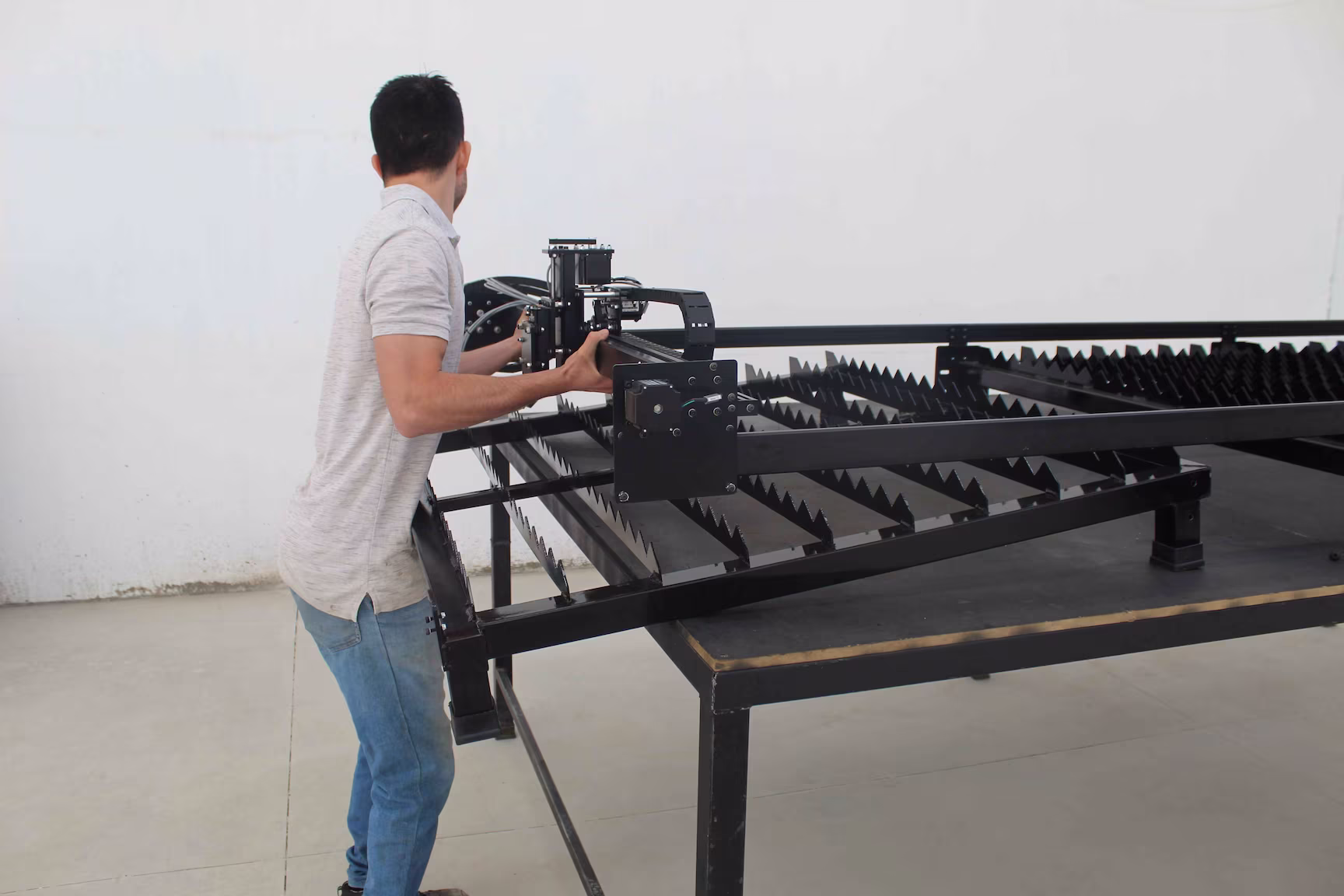

Ensamble Leo 3k _ 74Ensamble Leo 3k _ 75Ensamble Leo 3k _ 76

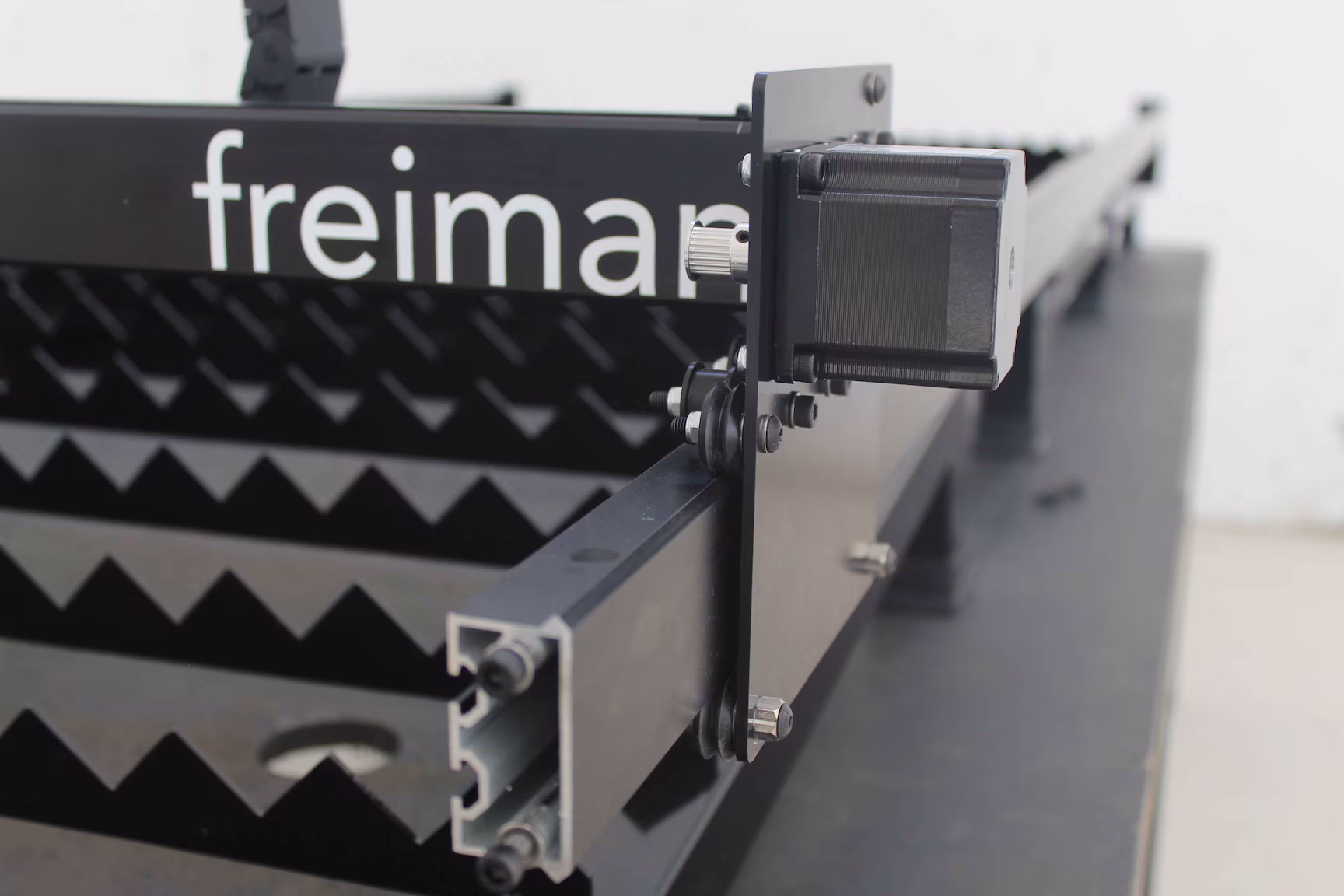

En las siguientes imágenes se muestra cómo deben de ir colocados los rodamientos con el perfil Vfreiman.
Ensamble Leo 3k _ 77Ensamble Leo 3k _ 78

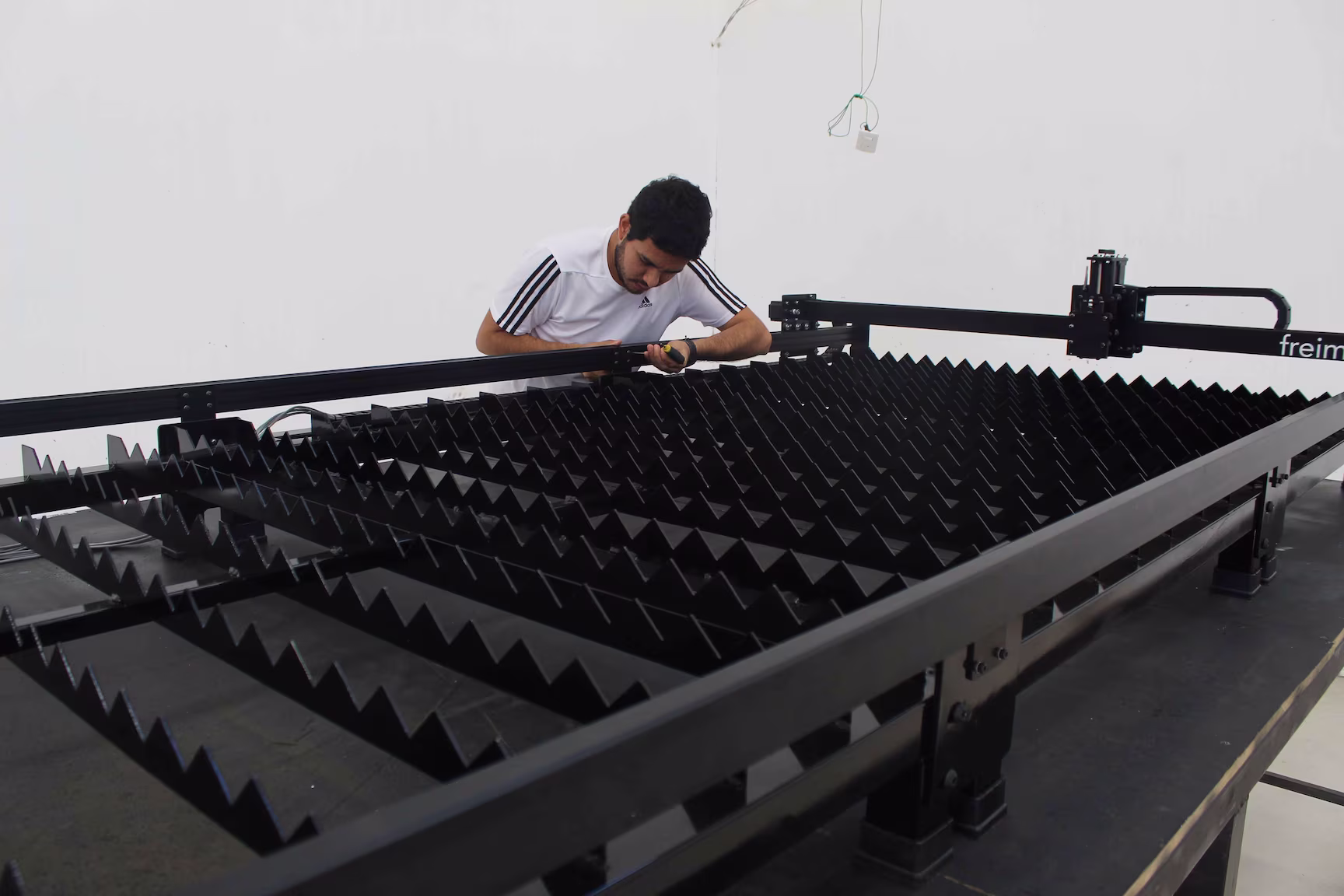

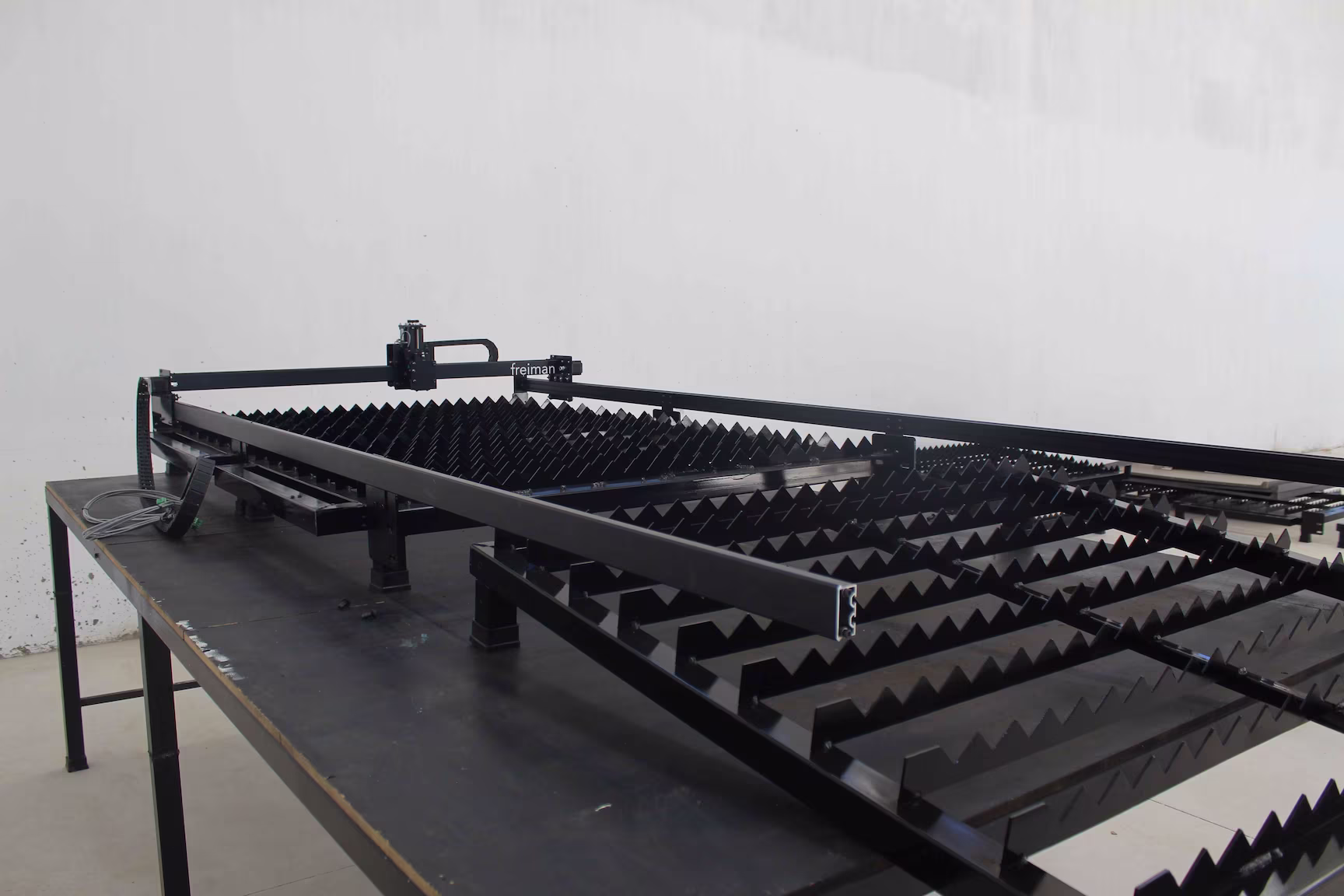

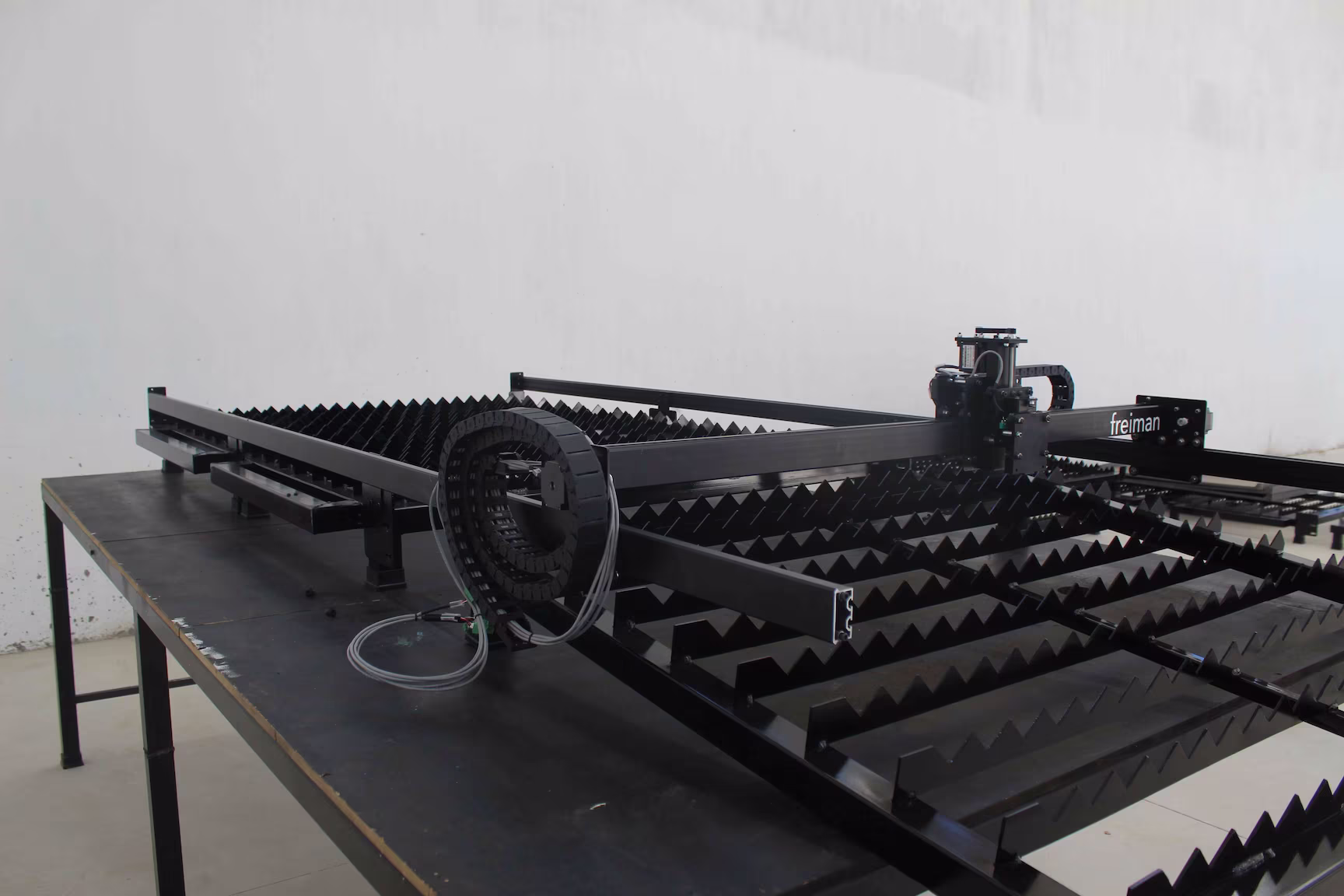

Ahora vamos recorrer el ensamble XYZ hasta la parte final del equipo, hasta atrás. Esto lo haremos para poder desenrollar la cadena portacables y poder colocarla en su lugar. En las siguientes imágenes se muestra este proceso.
Ensamble Leo 3k _ 79Ensamble Leo 3k _ 80Ensamble Leo 3k _ 81

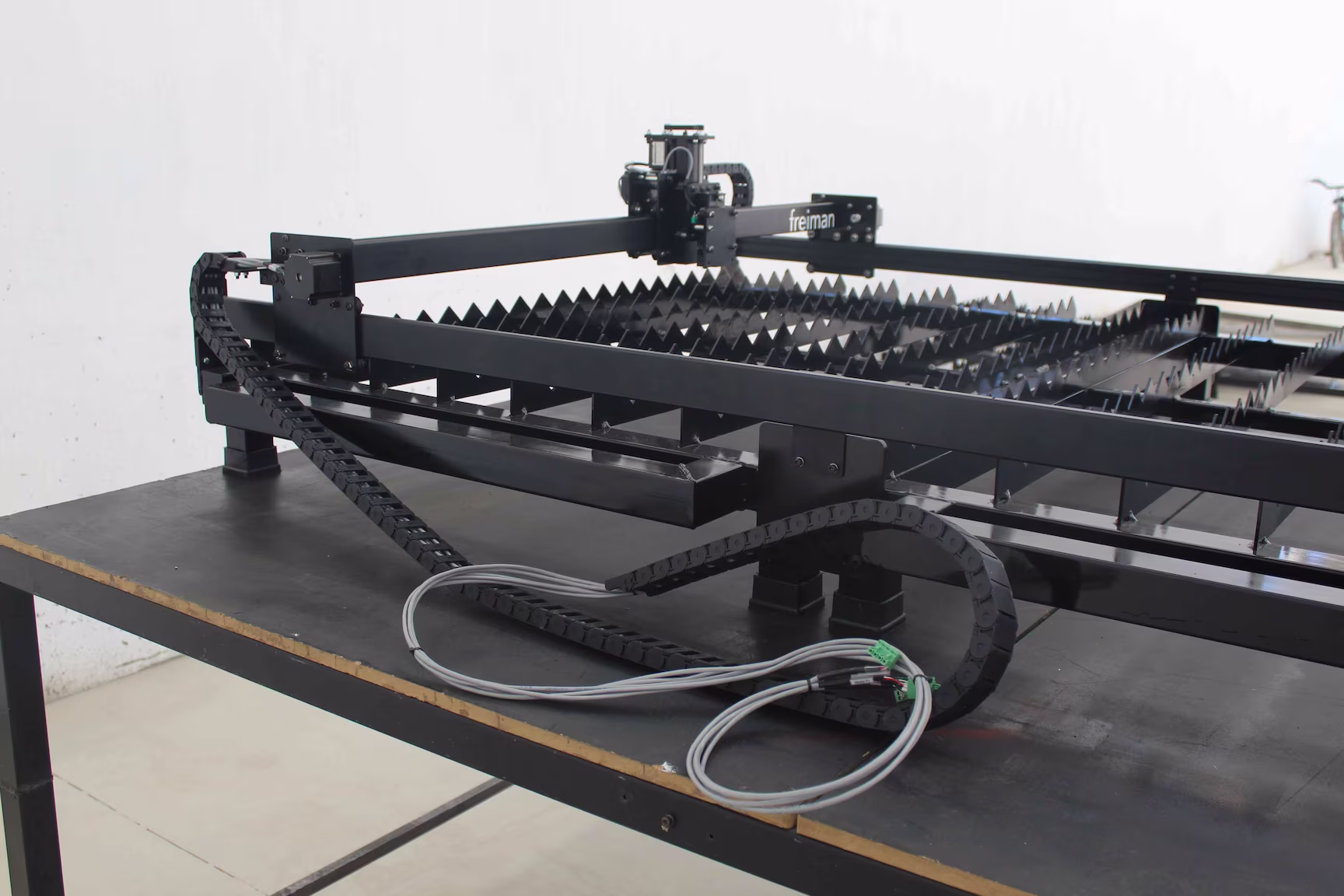

En las siguientes imágenes se muestra el acomodo de la cadena portacables.
Ensamble Leo 3k _ 82Ensamble Leo 3k _ 83

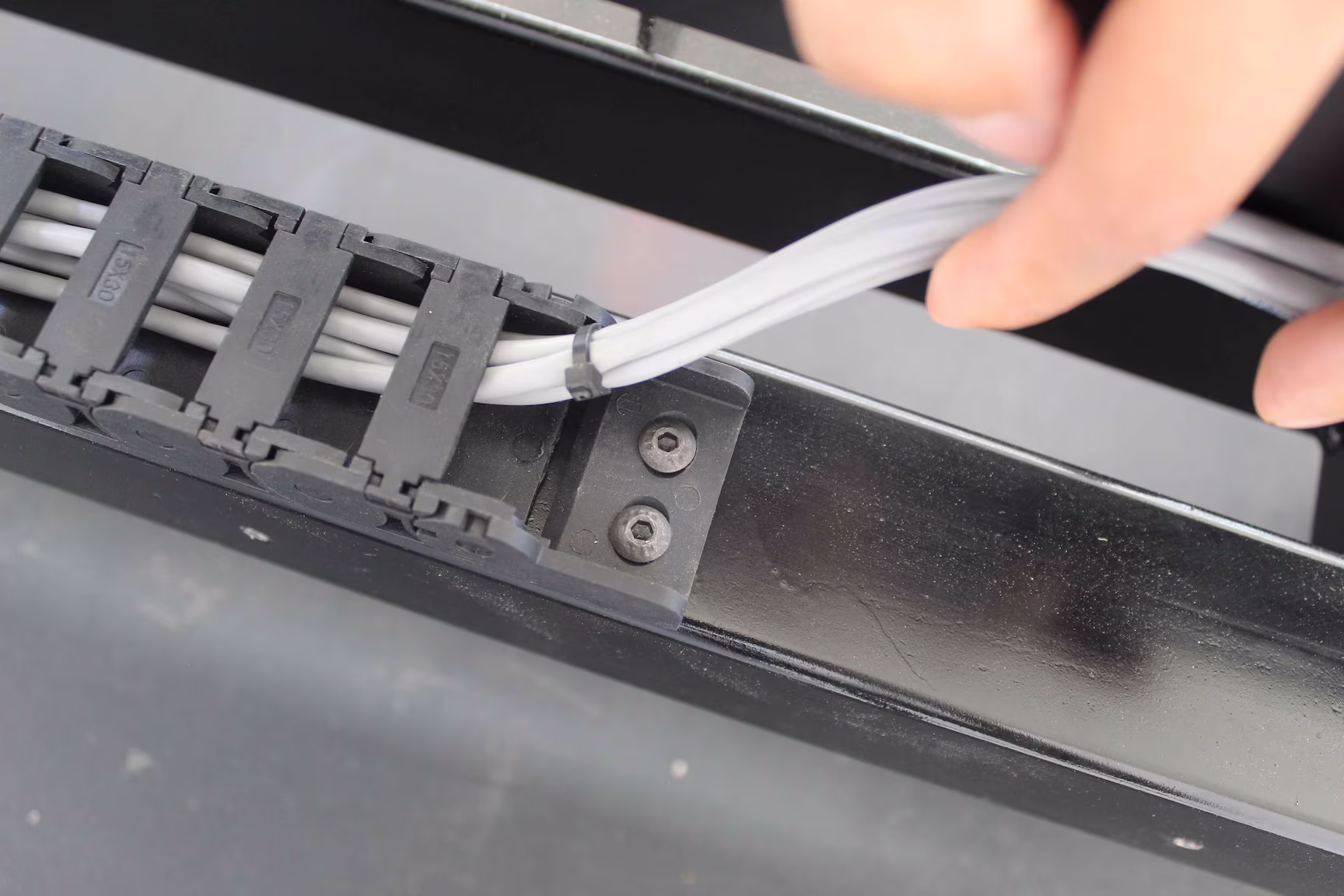

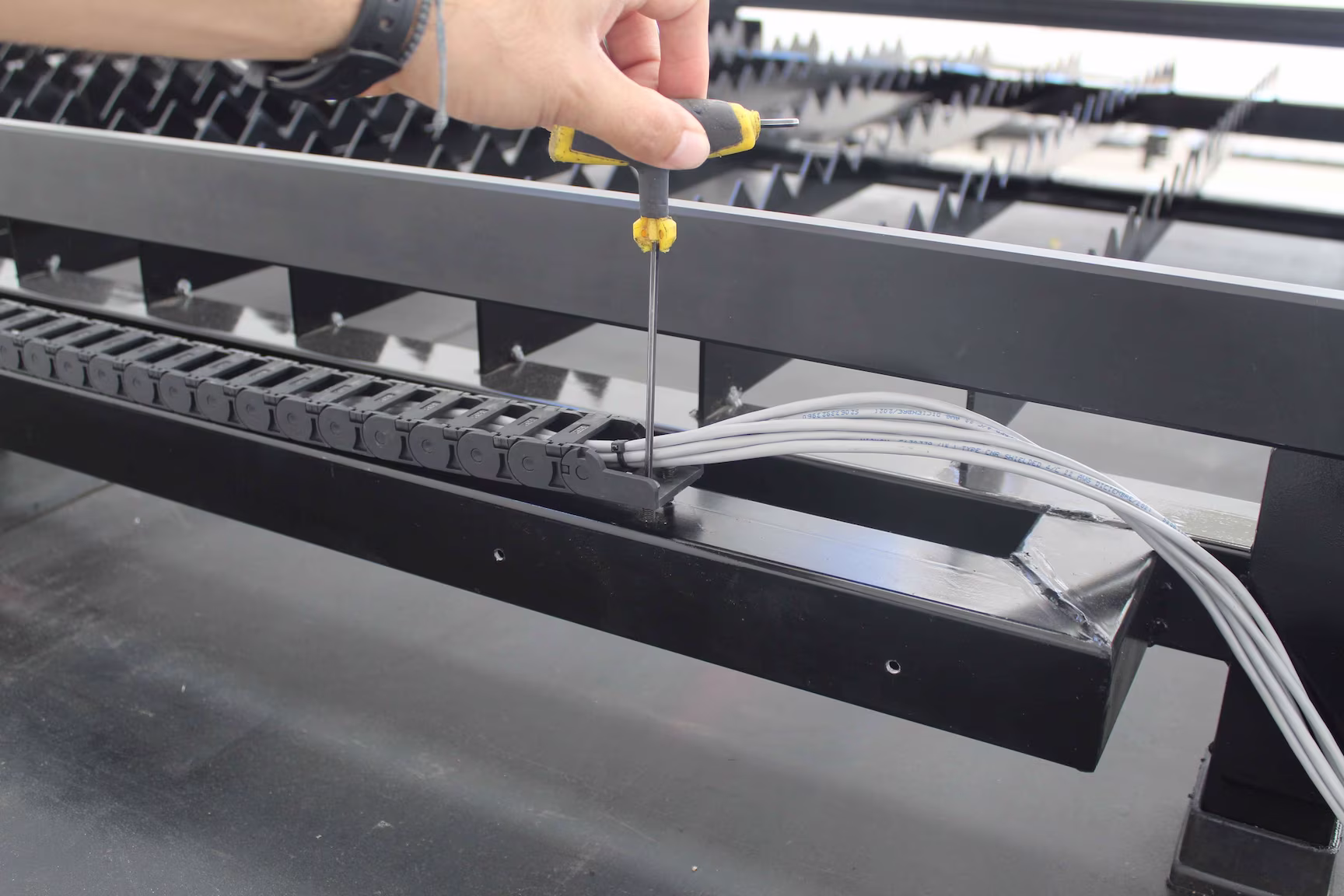

La cadena portacables se debe fijar a la estructura de metal con la ayuda de dos tornillos. En la imagen se muestran estos dos tornillos que ya se van instalados.
Ensamble Leo 3k _ 84

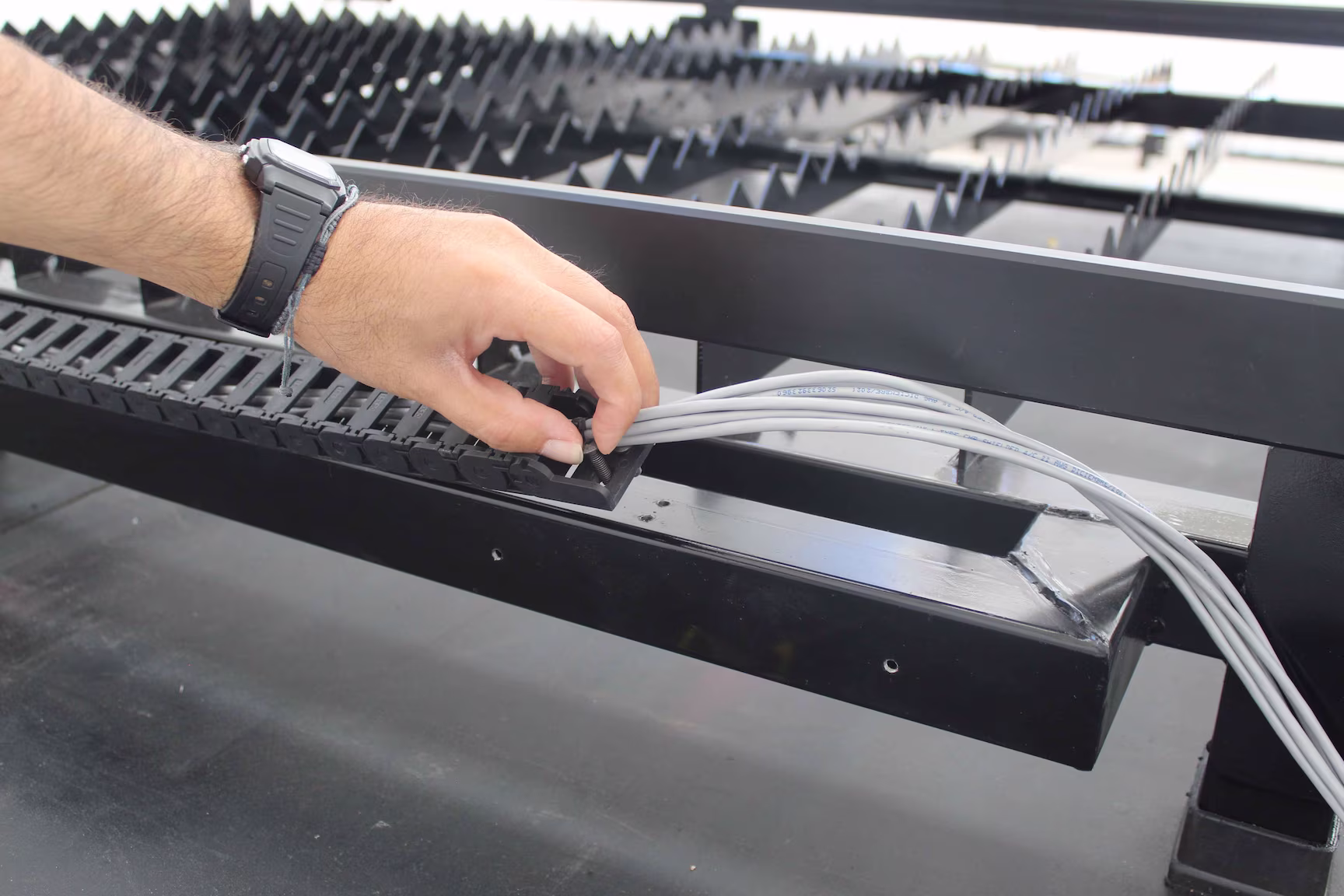

En las siguientes imágenes se muestra el proceso de instalación de la cadena portacables.
Ensamble Leo 3k _ 86Ensamble Leo 3k _ 87Ensamble Leo 3k _ 89

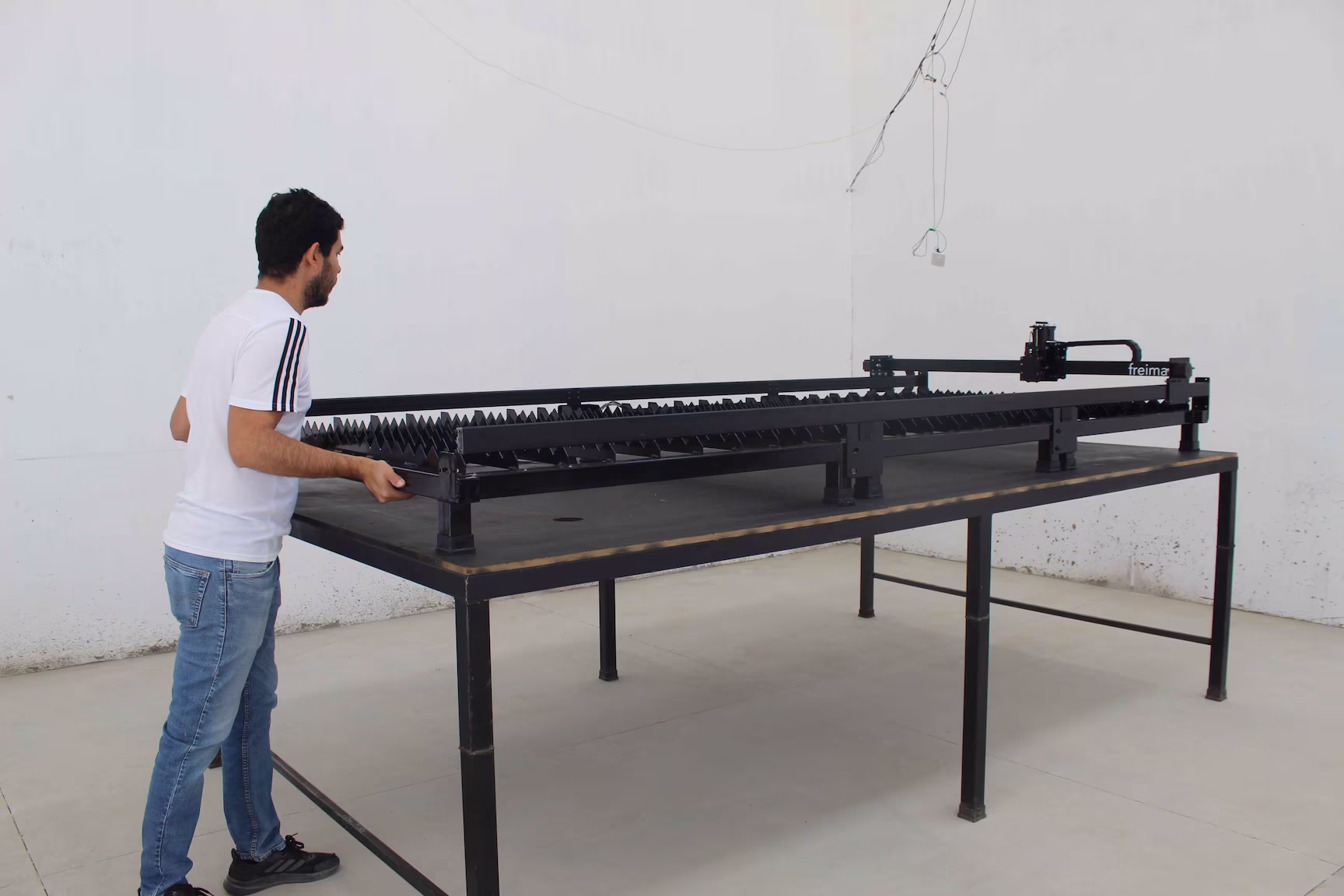

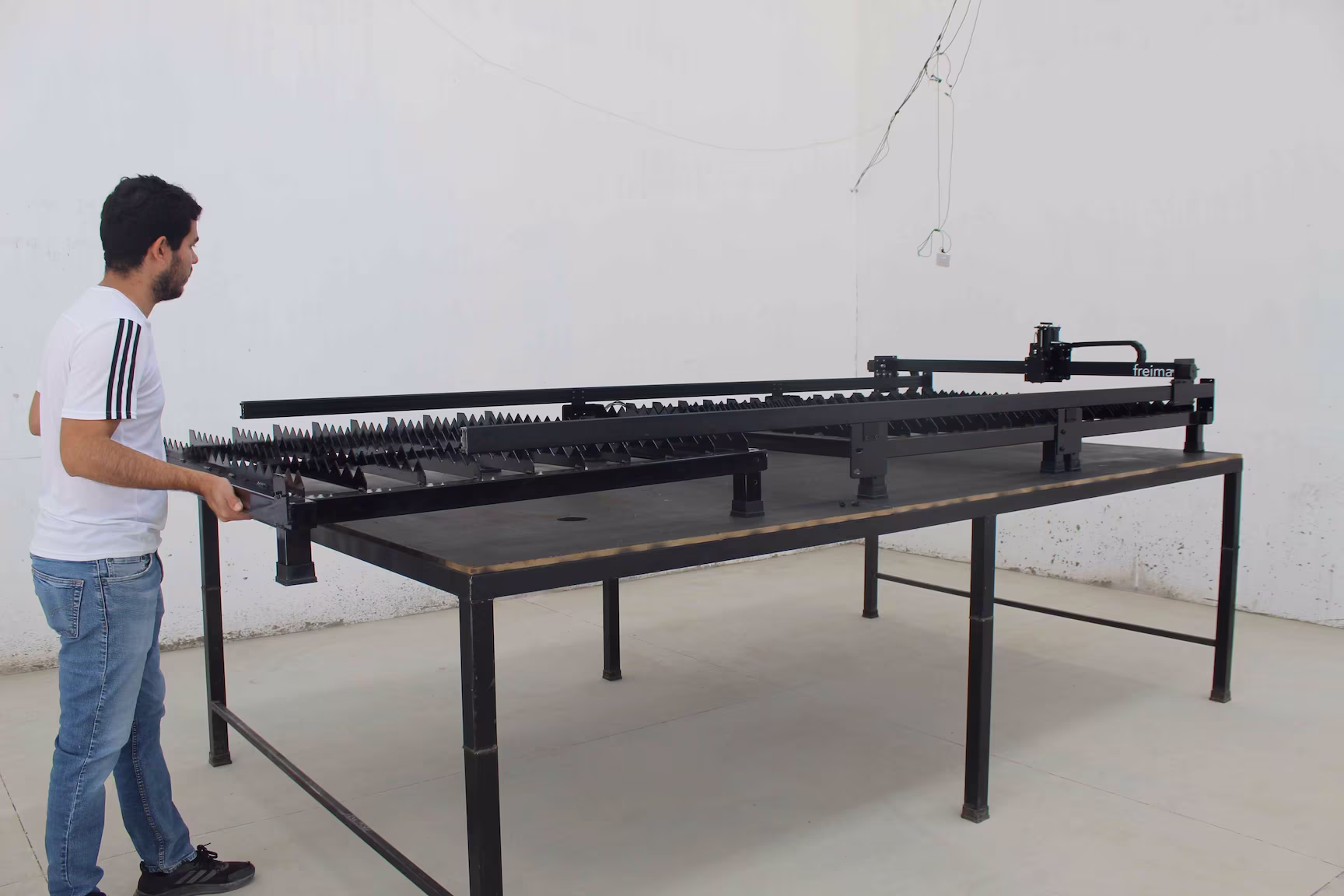

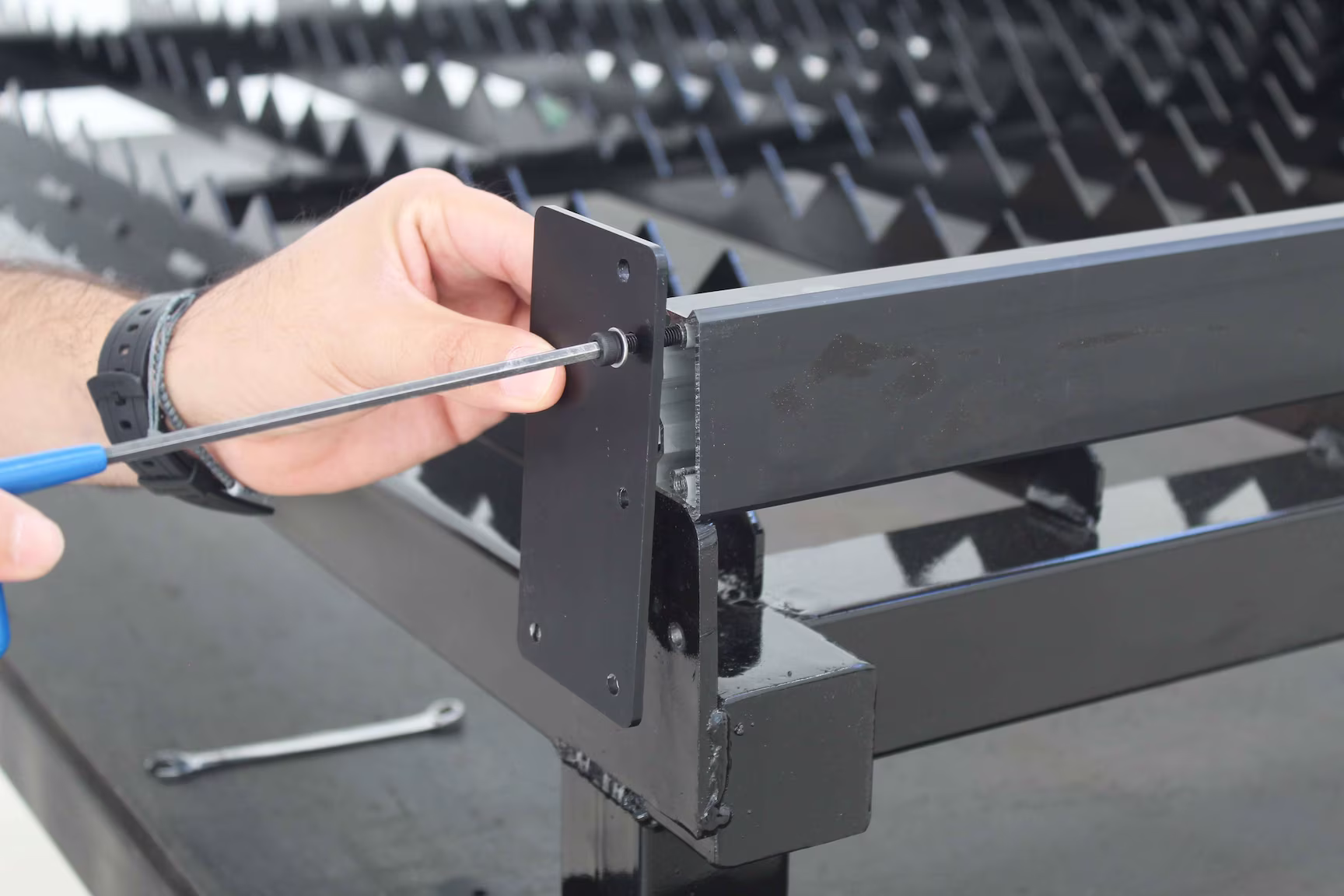

El siguiente paso será instalar la base de metal que anteriormente retiramos. En las siguientes imágenes se muestra este proceso.
Ensamble Leo 3k _ 90Ensamble Leo 3k _ 91Ensamble Leo 3k _ 92

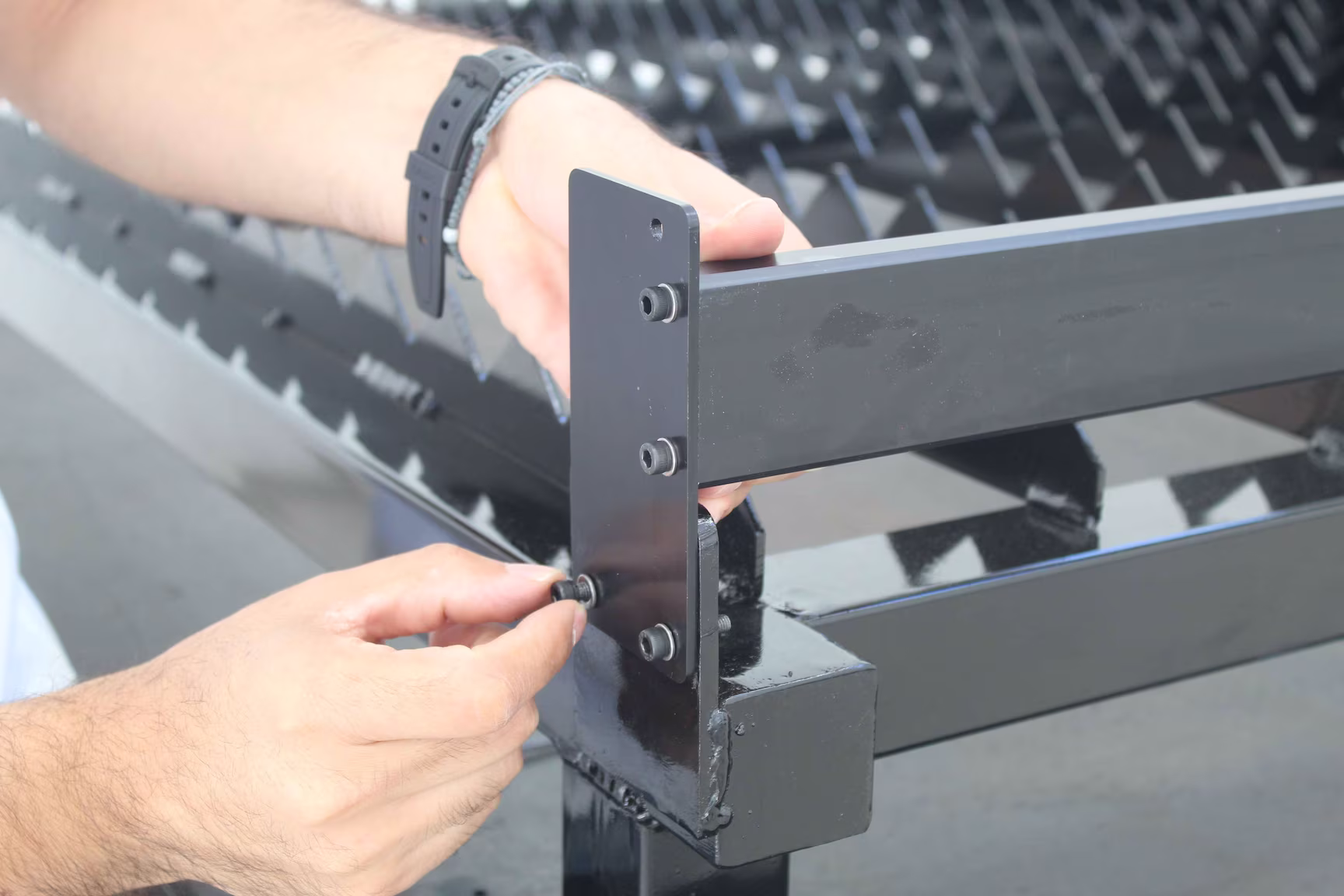

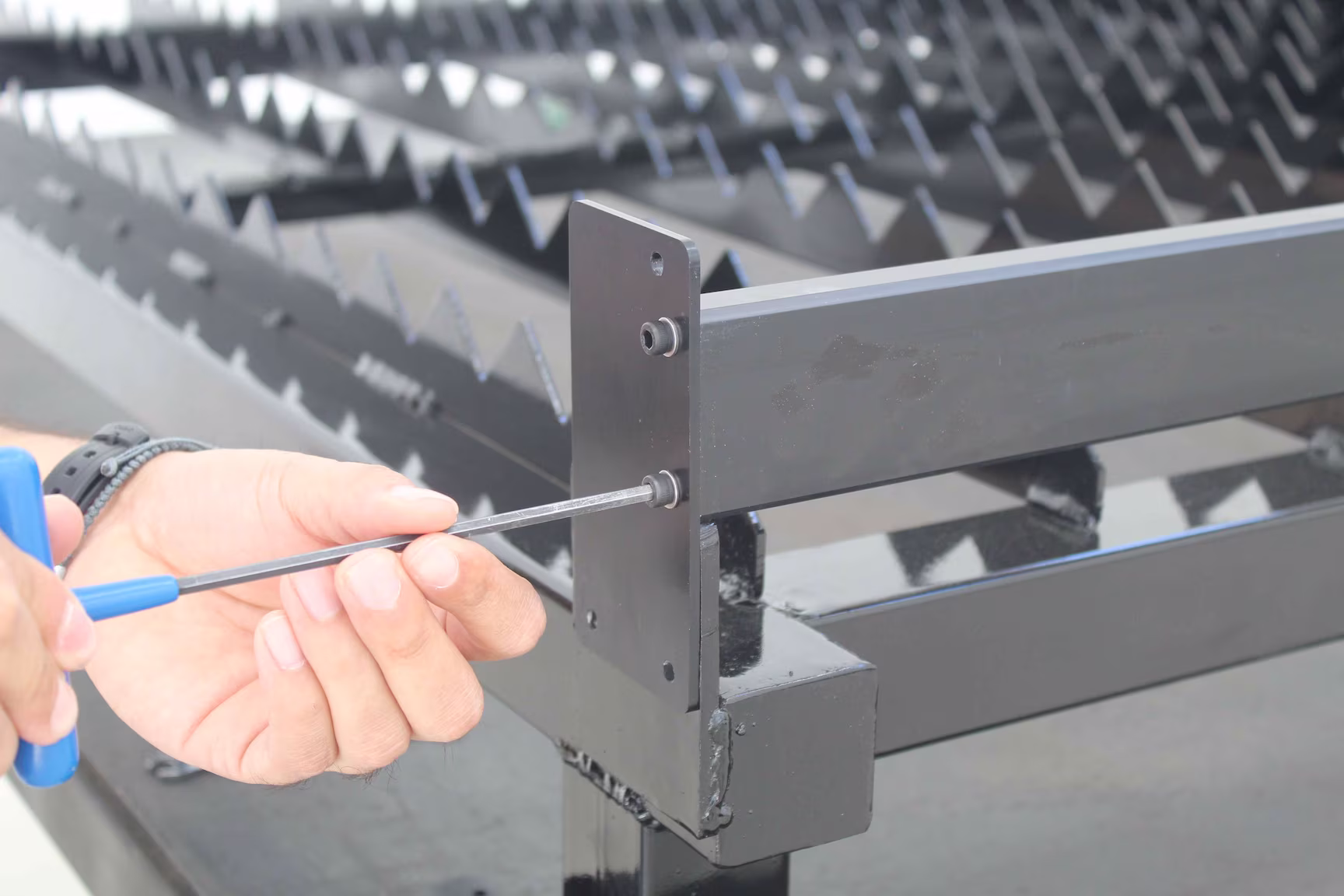

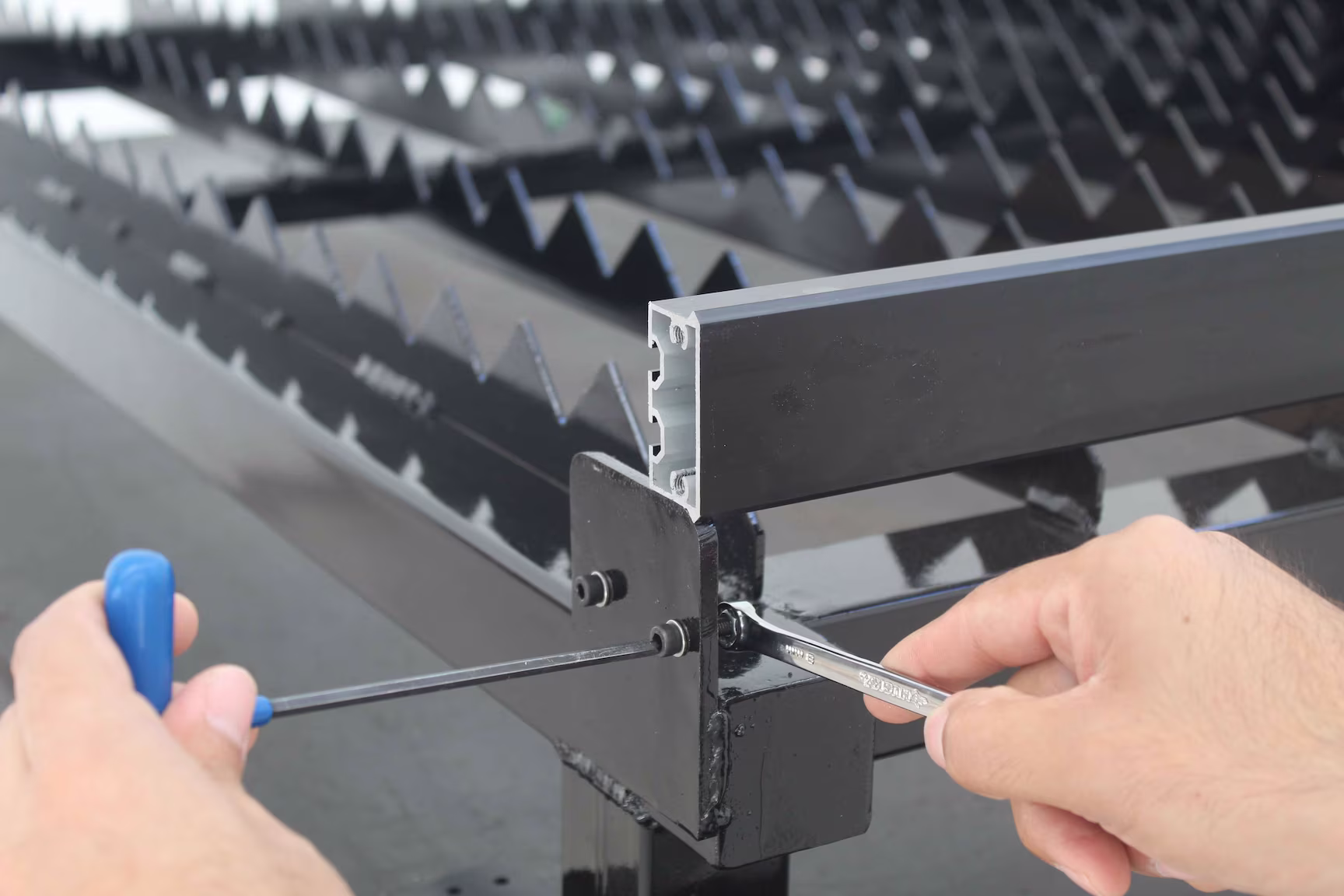

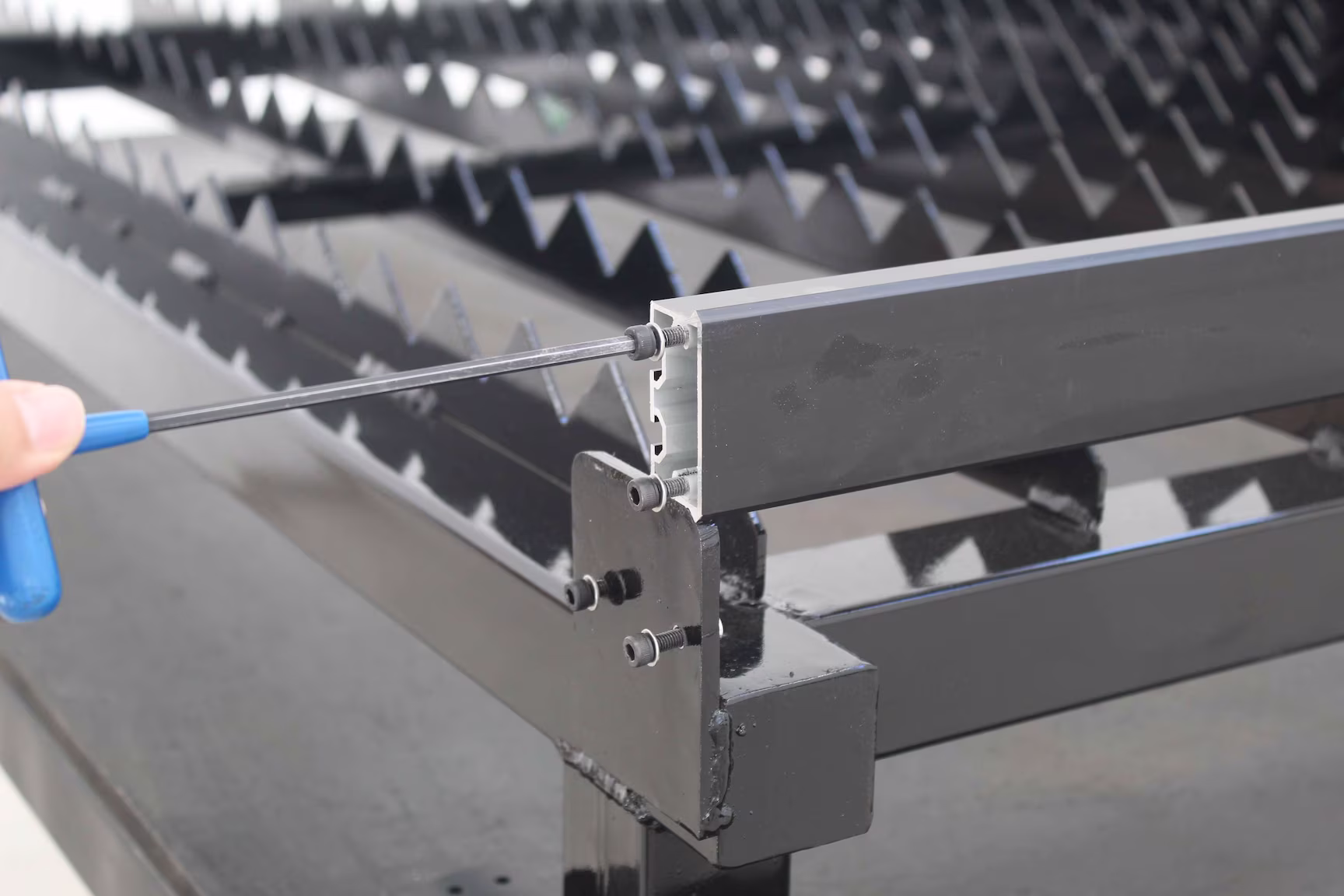

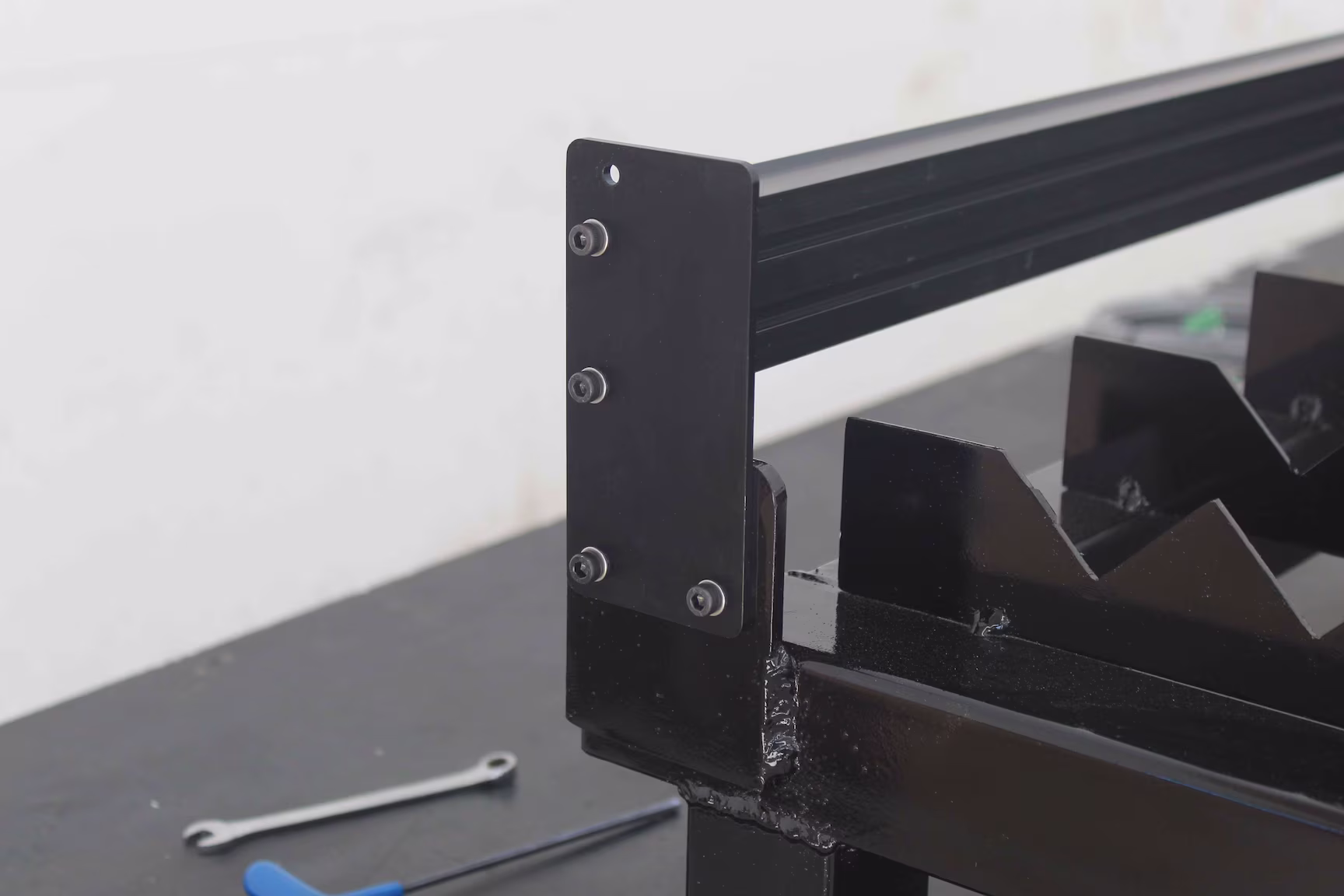

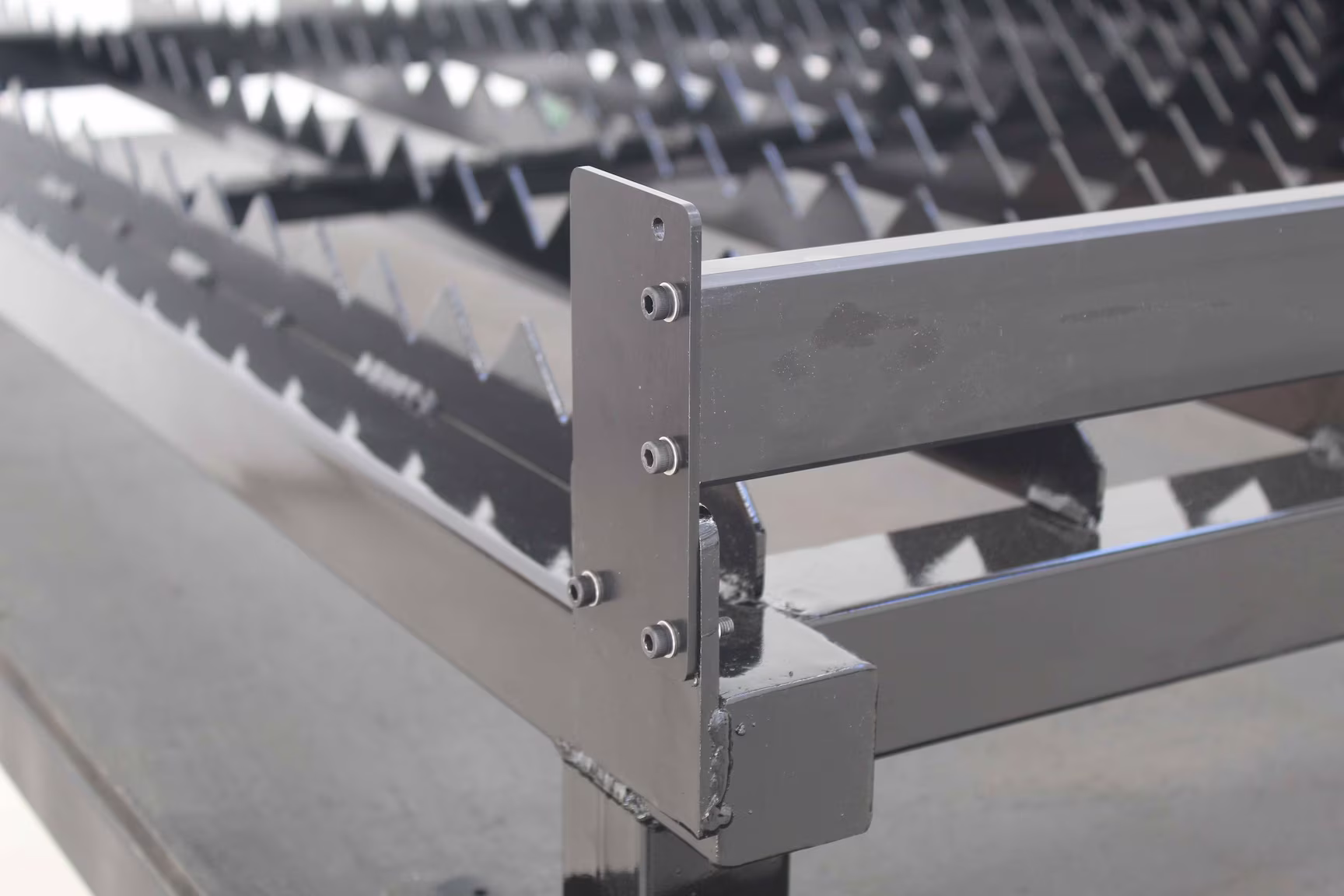

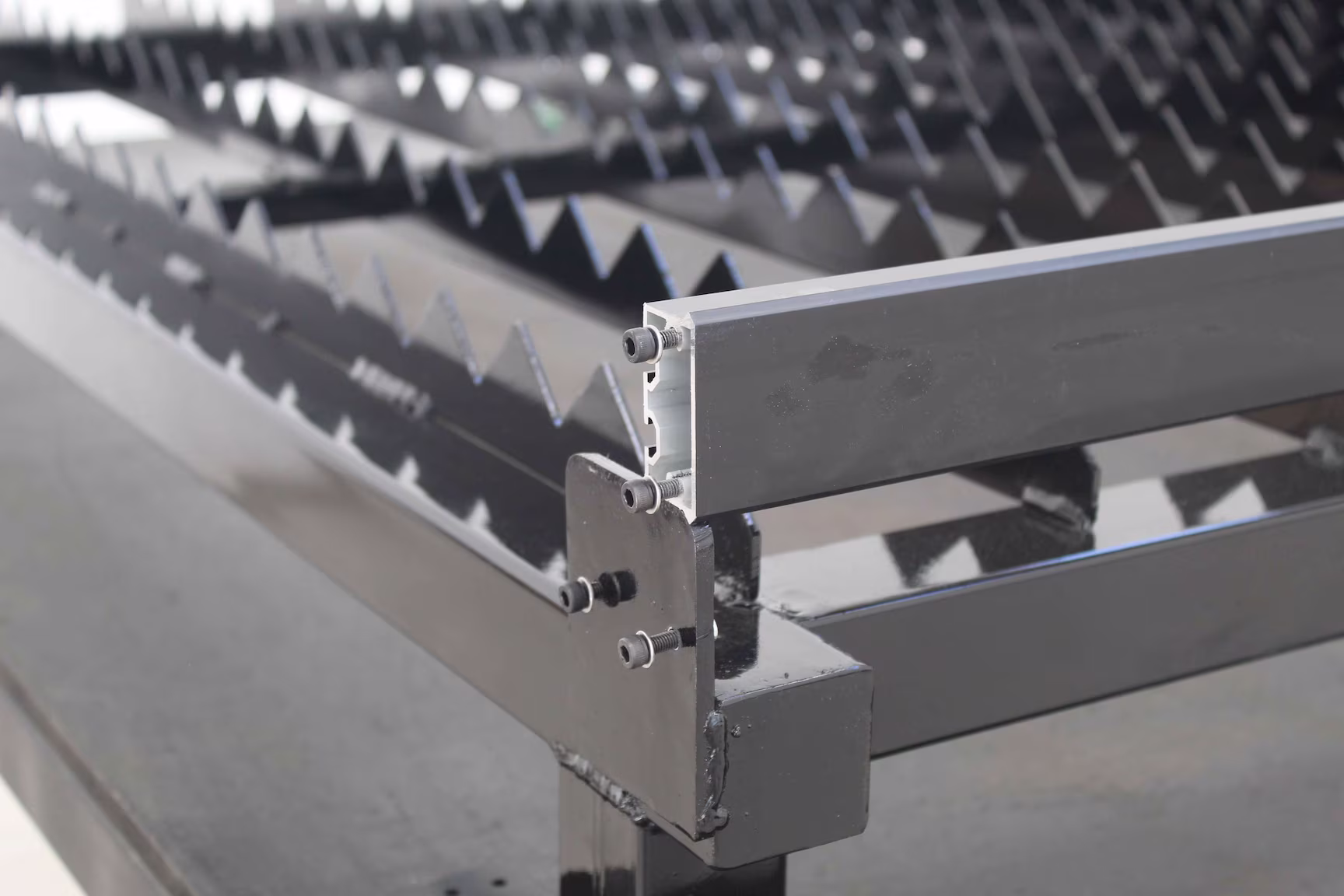

Lo siguiente que vamos a realizar es la instalación de las esquineras. Debemos realizar este proceso para las dos esquineras que nos hacen falta colocar. Una para cada perfil Vfreiman del eje Y. En las siguientes imágenes se muestra este proceso.
Ensamble Leo 3k _ 94Ensamble Leo 3k _ 95Ensamble Leo 3k _ 96Ensamble Leo 3k _ 97Ensamble Leo 3k _ 98Ensamble Leo 3k _ 99Ensamble Leo 3k _ 100Ensamble Leo 3k _ 101Ensamble Leo 3k _ 102Ensamble Leo 3k _ 103Ensamble Leo 3k _ 104Ensamble Leo 3k _ 105Ensamble Leo 3k _ 106

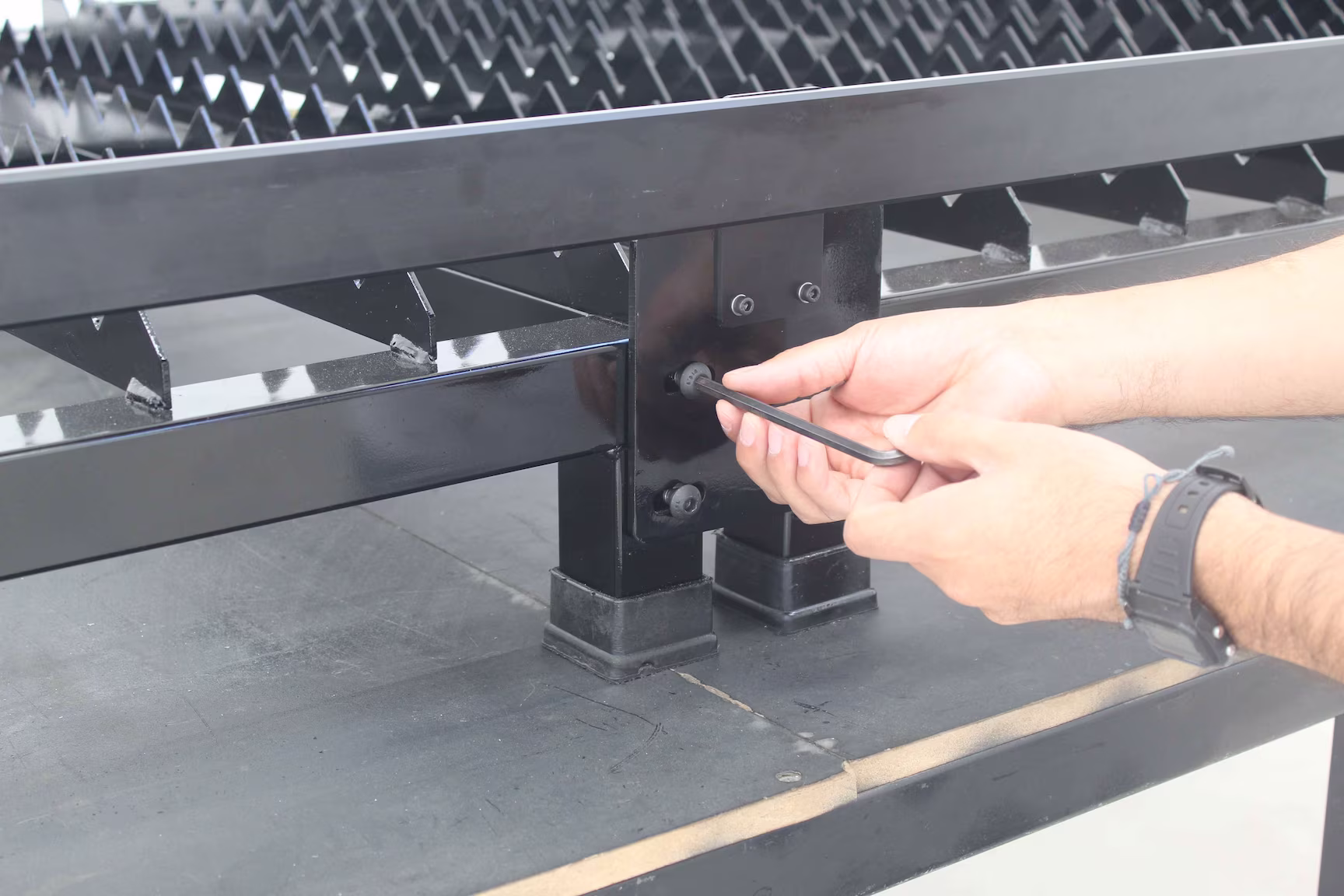

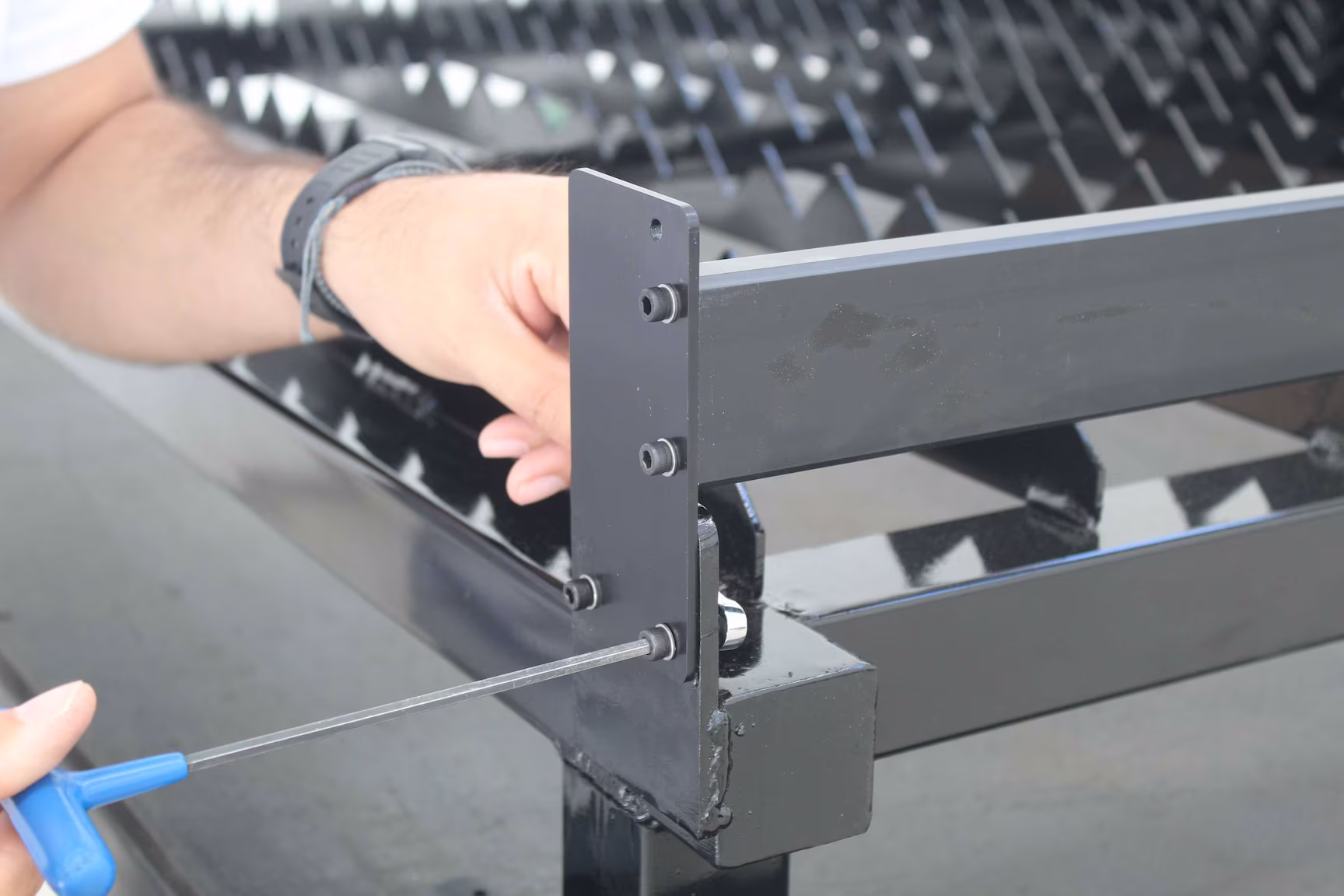

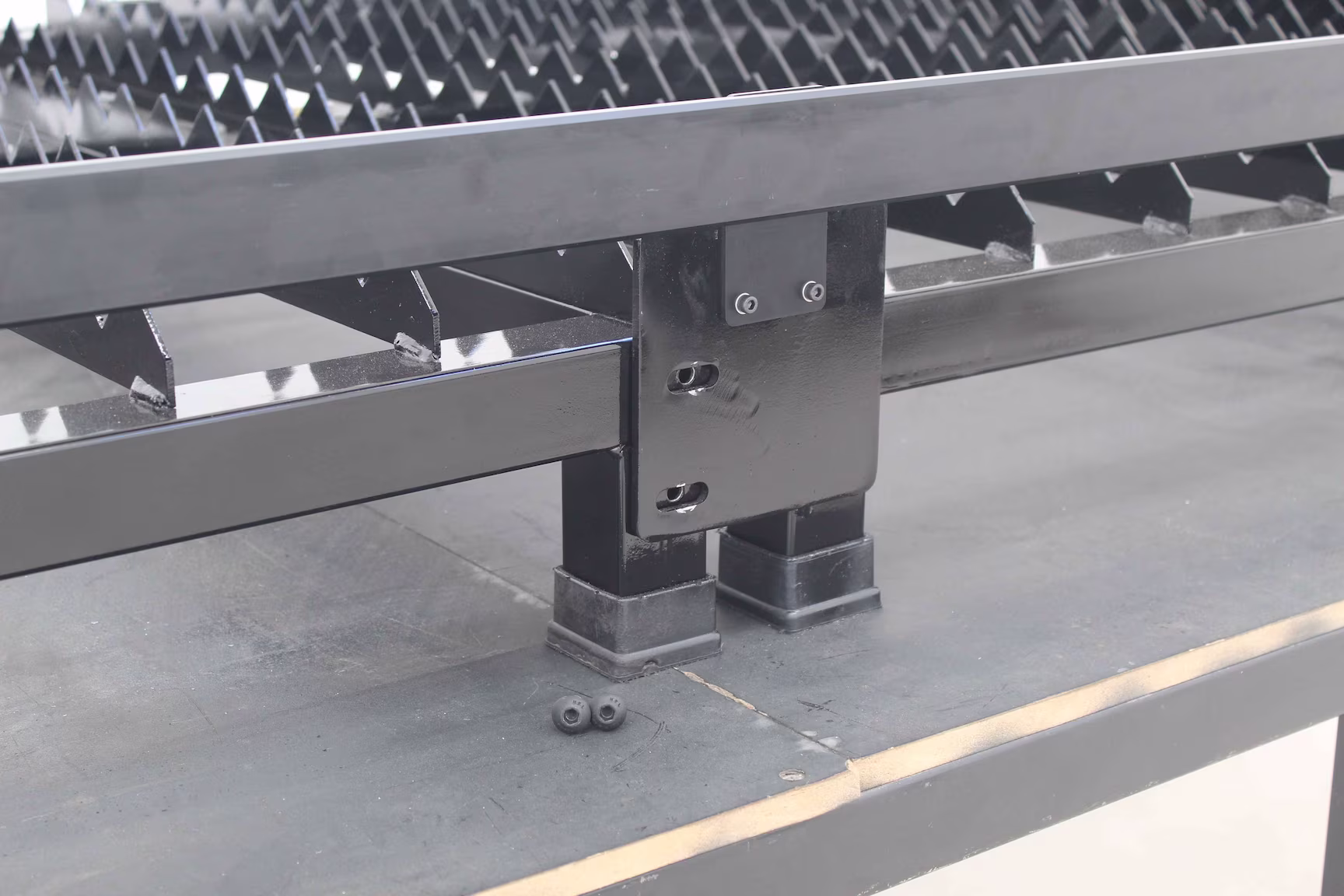

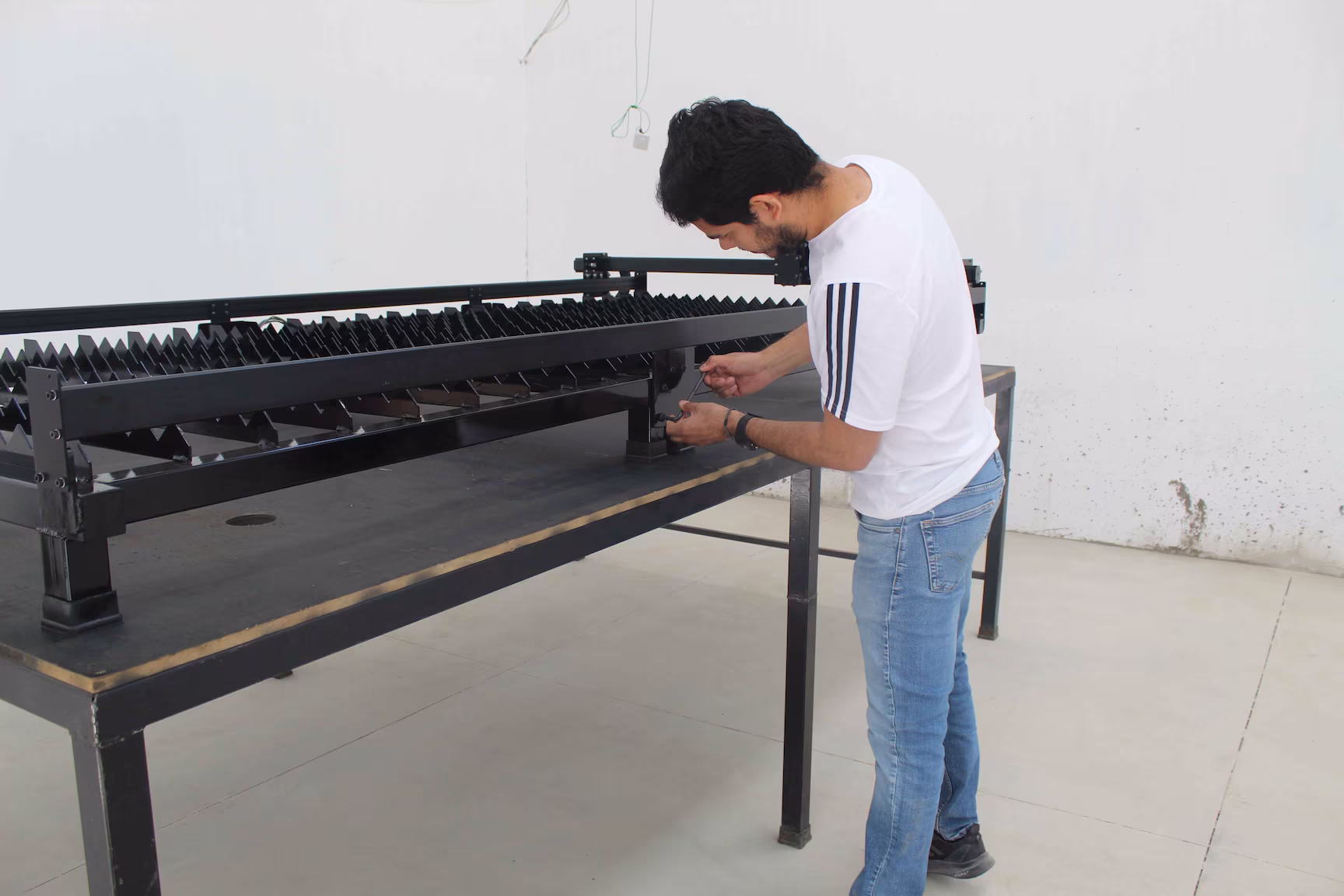

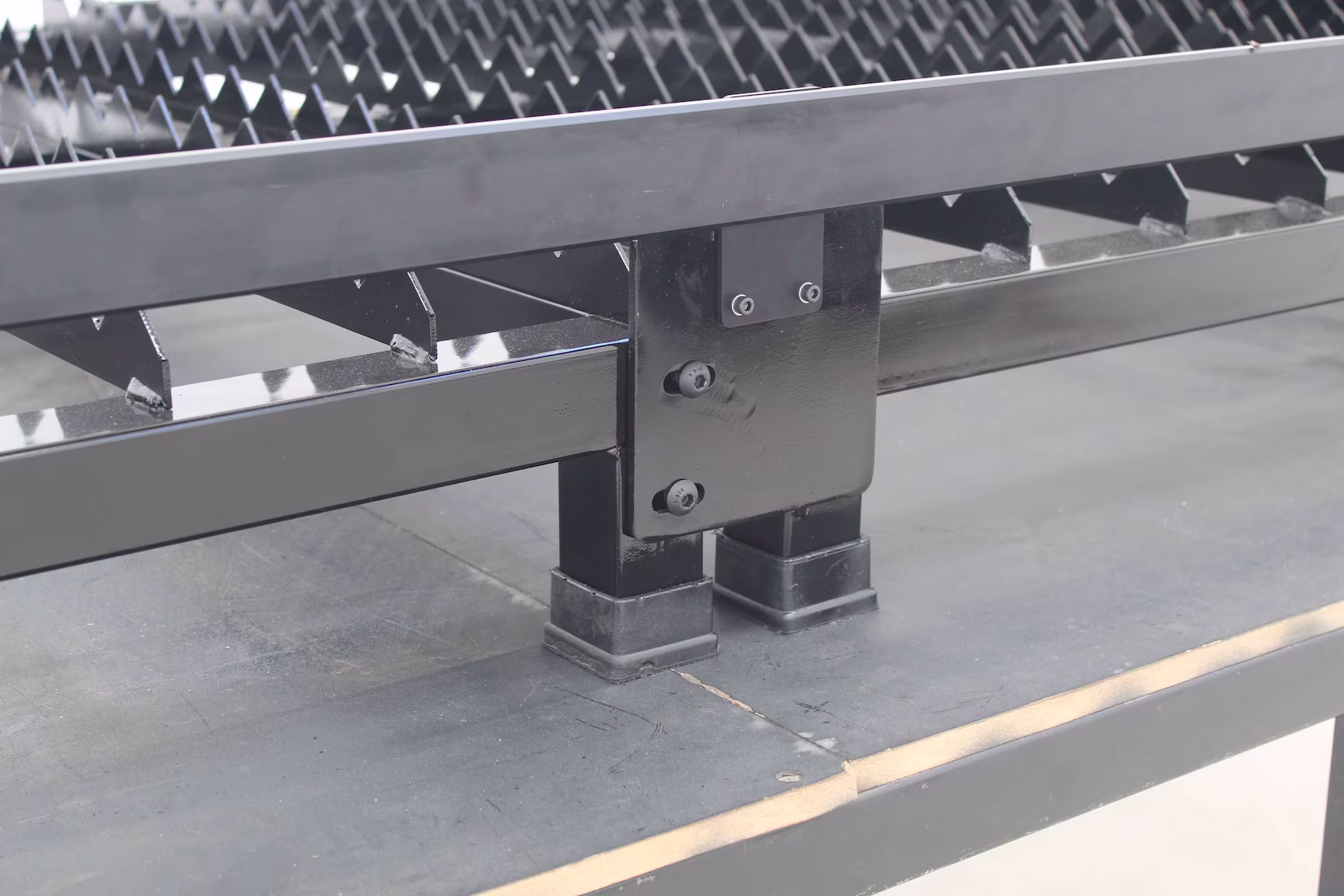

El siguiente paso será, ahora sí, atornillar todas las placas de unión y todos los soportes. En las siguientes imágenes se muestra todo el proceso.

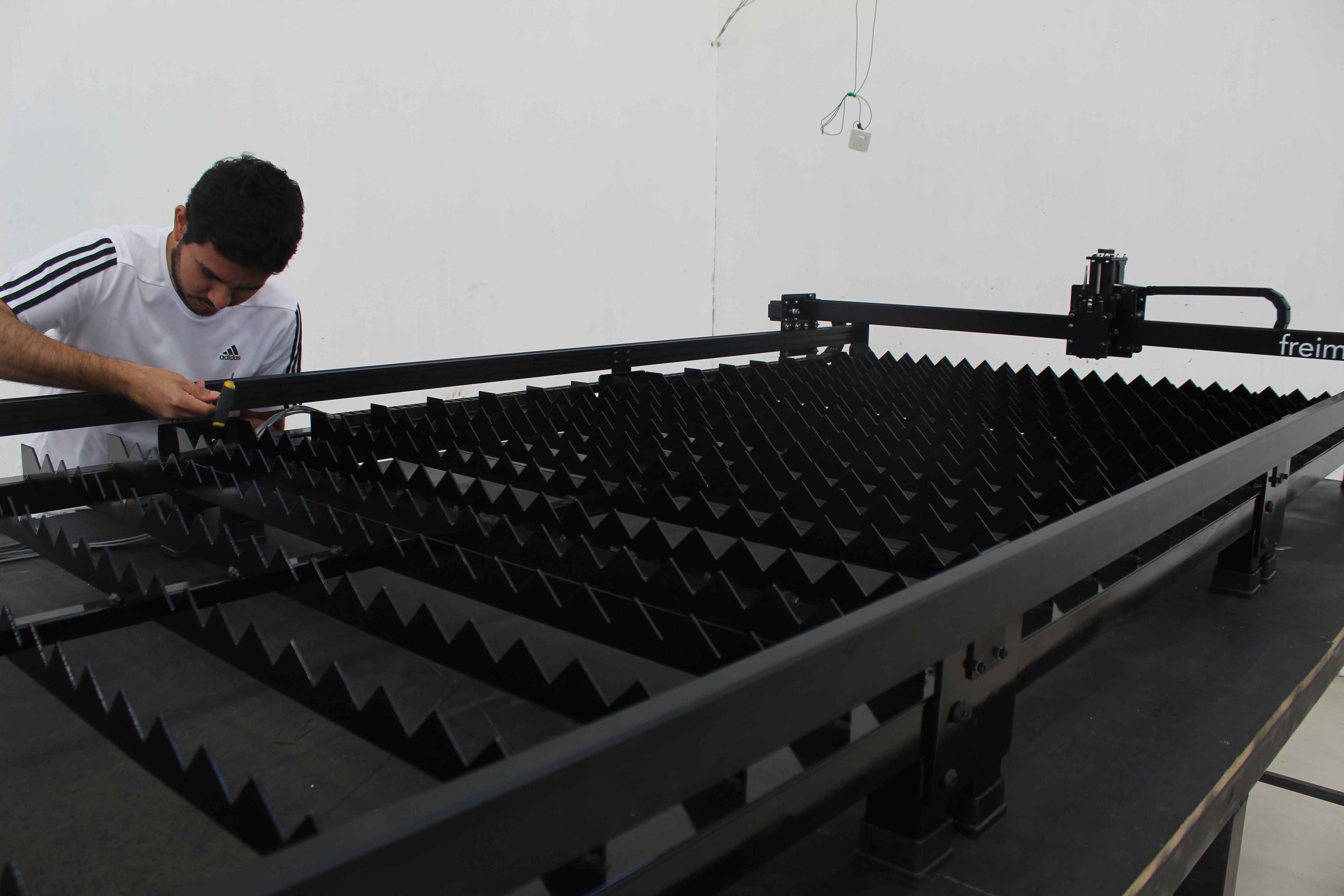

Ensamble Leo 3k _ 107Ensamble Leo 3k _ 108Ensamble Leo 3k _ 109Ensamble Leo 3k _ 110Ensamble Leo 3k _ 111Ensamble Leo 3k _ 112Ensamble Leo 3k _ 113Ensamble Leo 3k _ 114Ensamble Leo 3k _ 115

(5) Revisión de desplazamiento

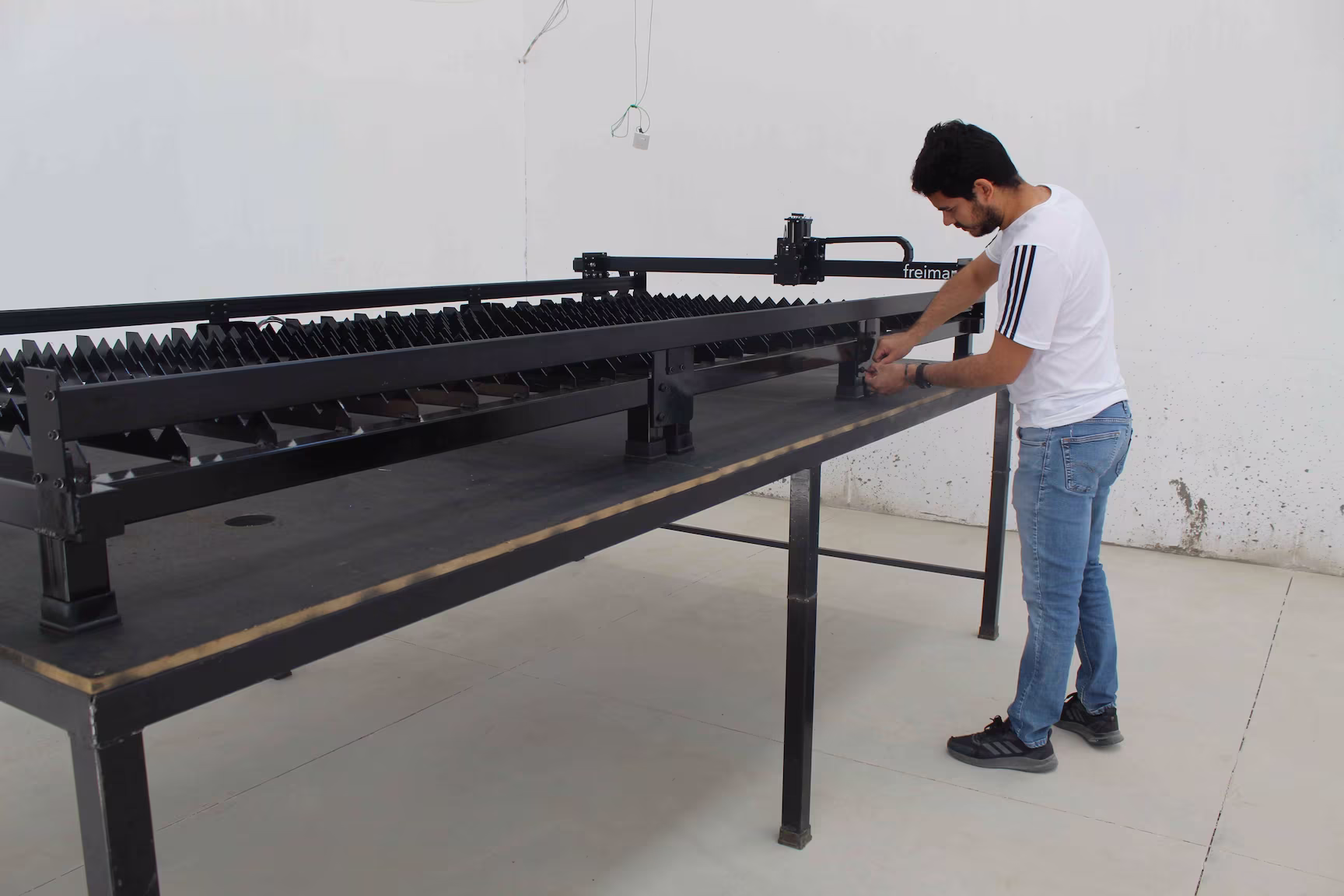

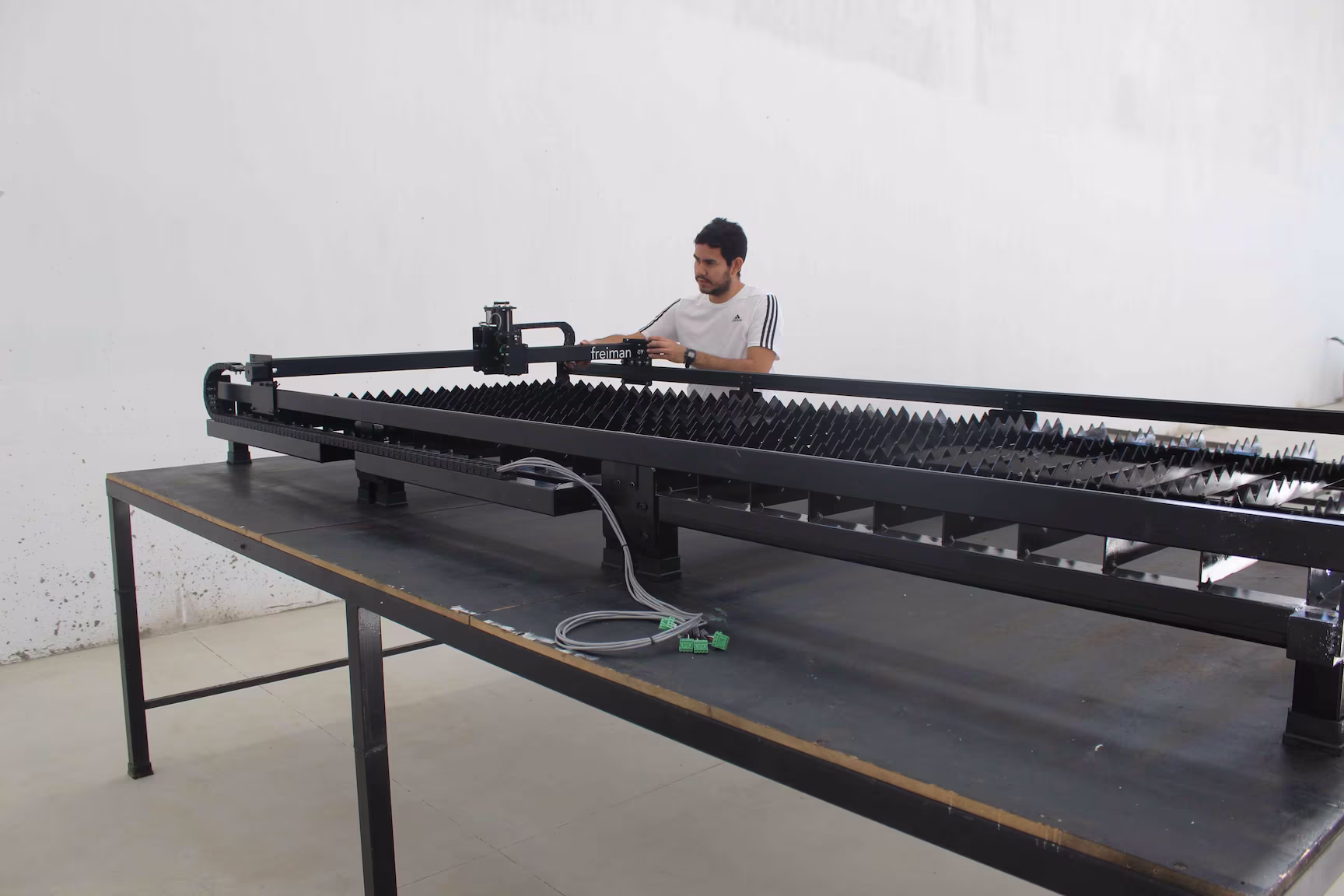

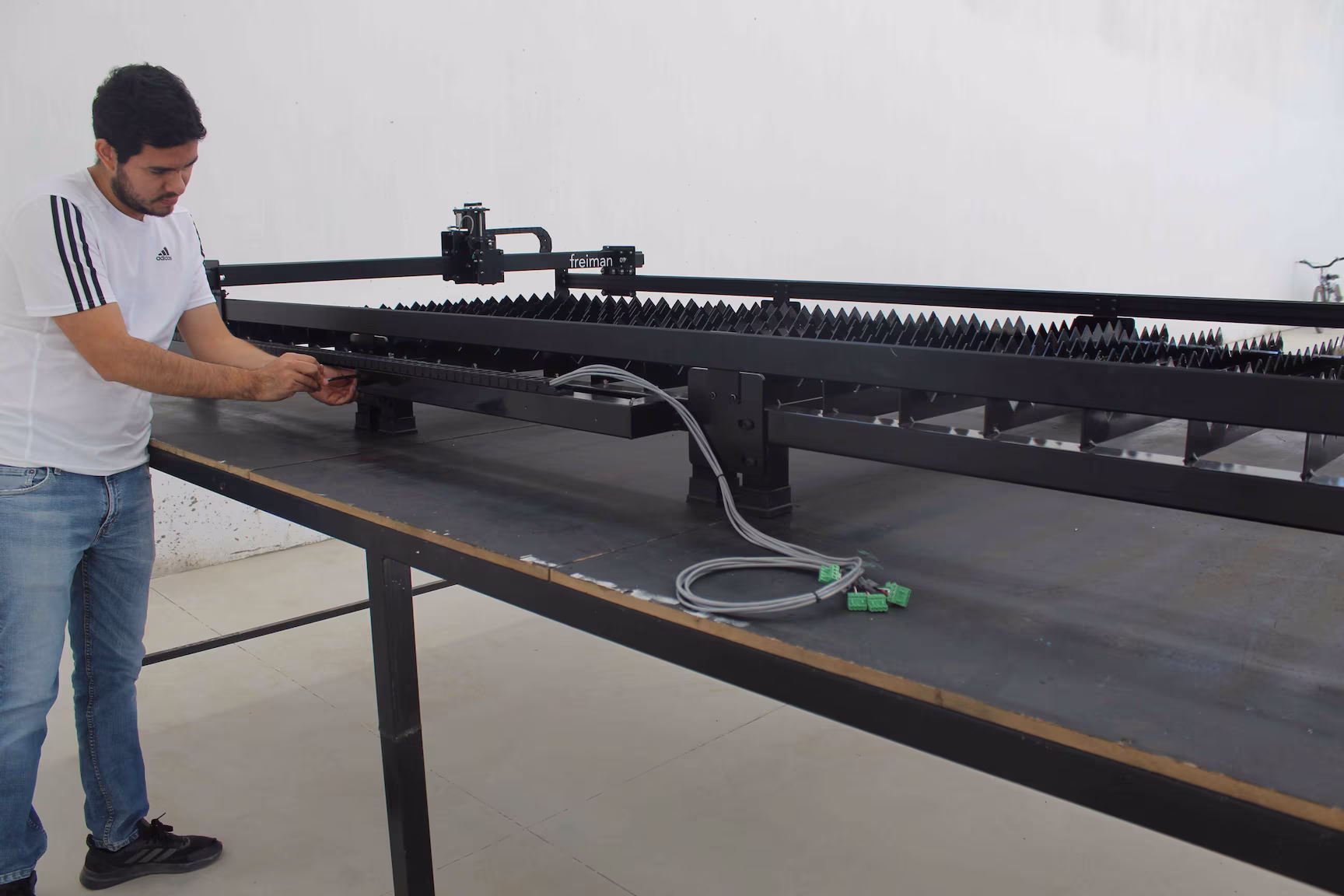

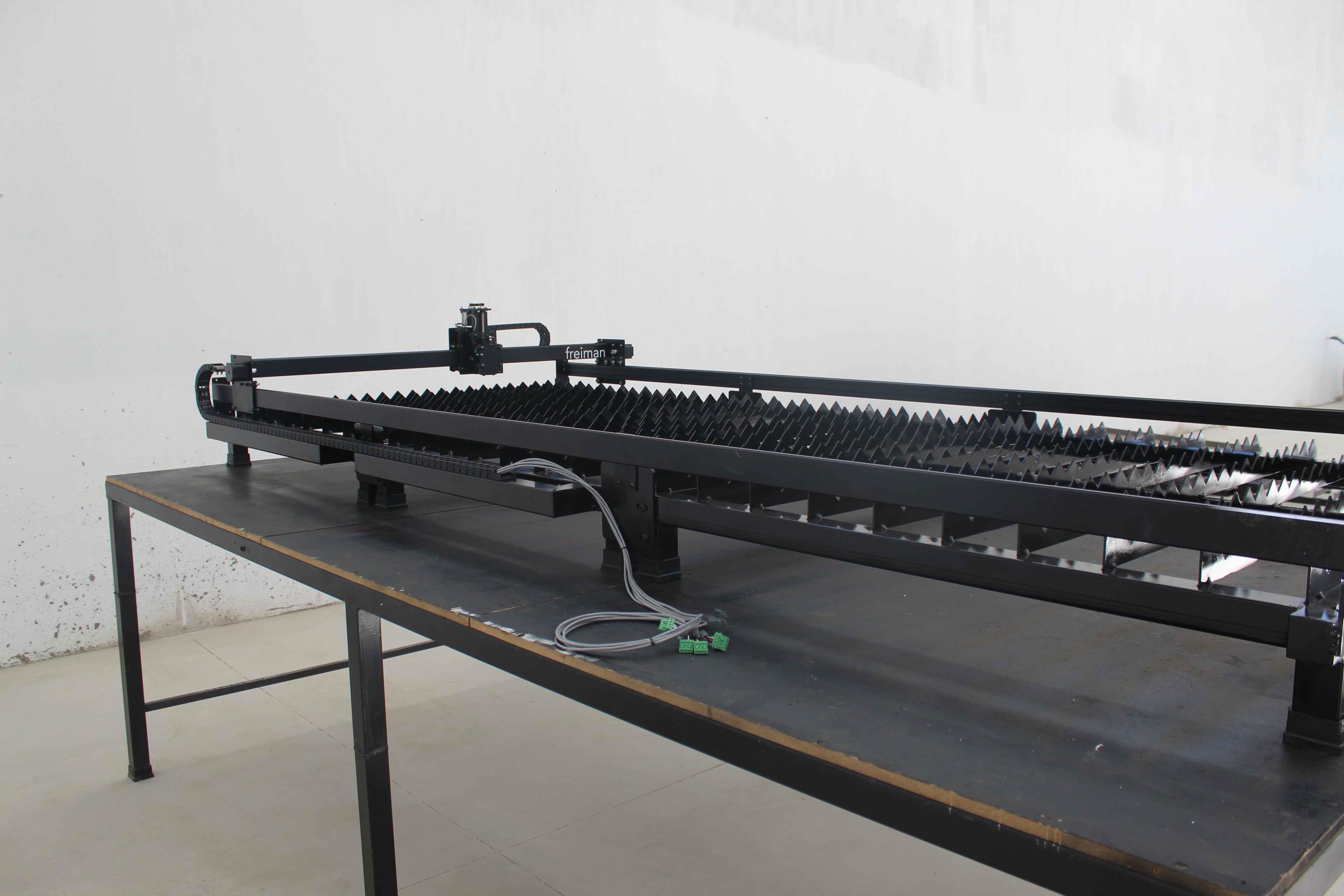

En este paso vamos a revisar el desplazamiento del ensamble XYZ a través del eje Y. En la siguiente imagen se muestra el equipo armado hasta ahora.

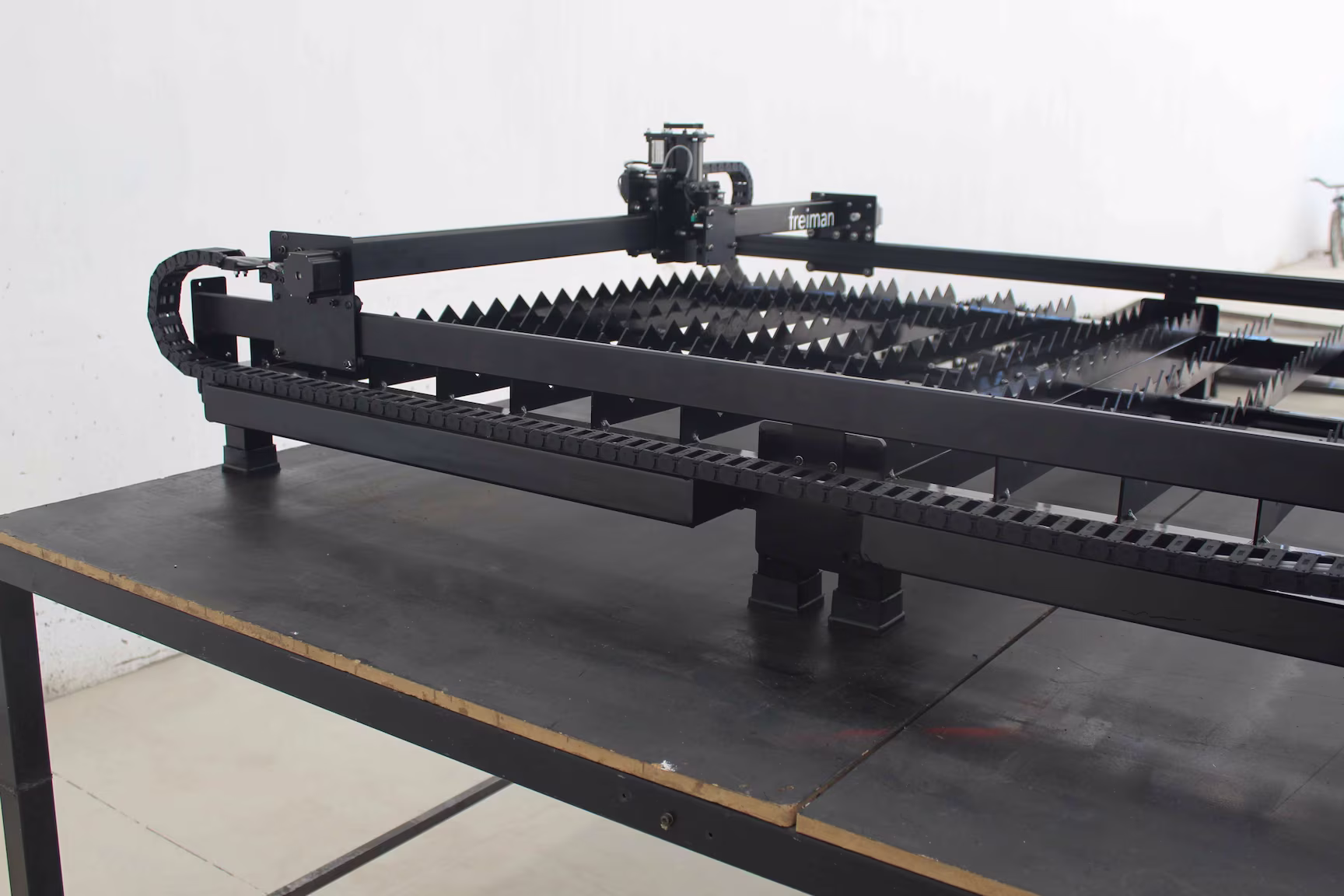

Ensamble Leo 3k _ 116

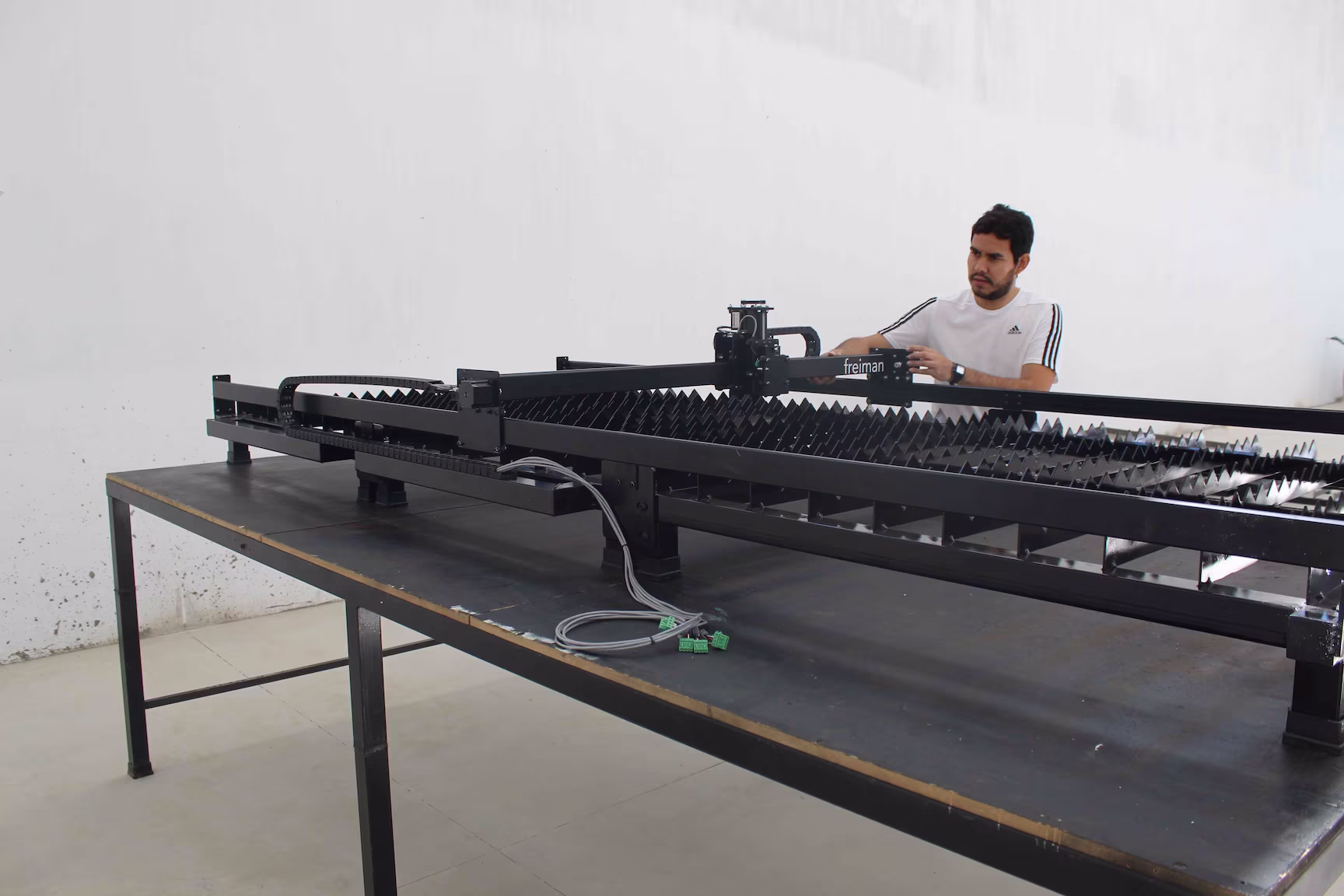

Para probar es desplazamiento basta con mover el ensamble XYZ a través del eje Y. En este paso lo podemos mover con nuestras manos. En la siguiente imagen se muestra esta prueba. Es importante que el ensamble XYZ se desplace suavemente.
Ensamble Leo 3k _ 117Ensamble Leo 3k _ 118Ensamble Leo 3k _ 119
Figura Advertencia
Advertencia

En este paso podemos desplazar los ejes porque no están conectados al controlador Sofía. Una vez que tengamos conectado todo, se debe evitar tratar de mover los ejes. Este acto genera electricidad que va directamente a los controladores y puede ocasionar daños en el equipo.

(6) Instalación de banda dentada

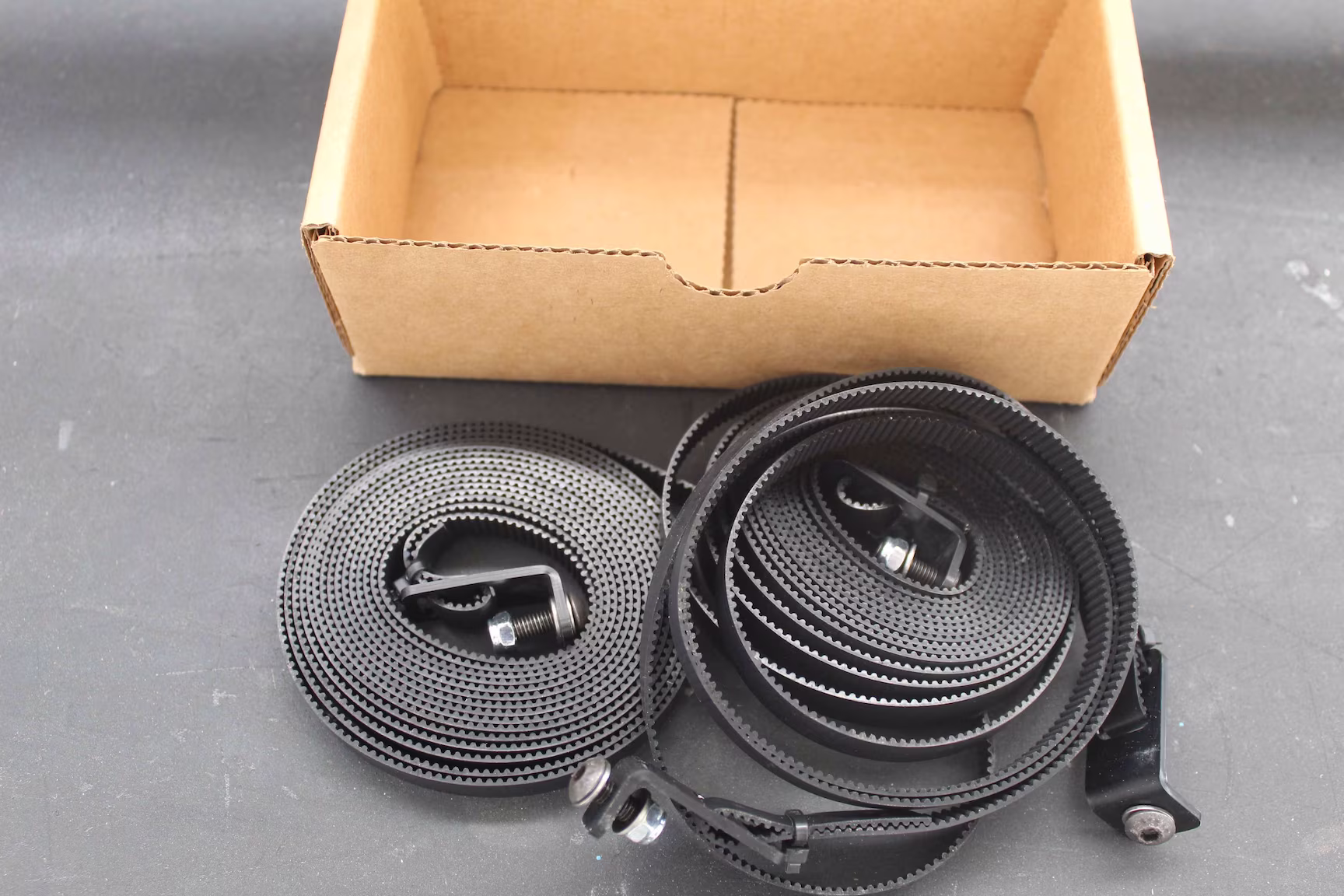

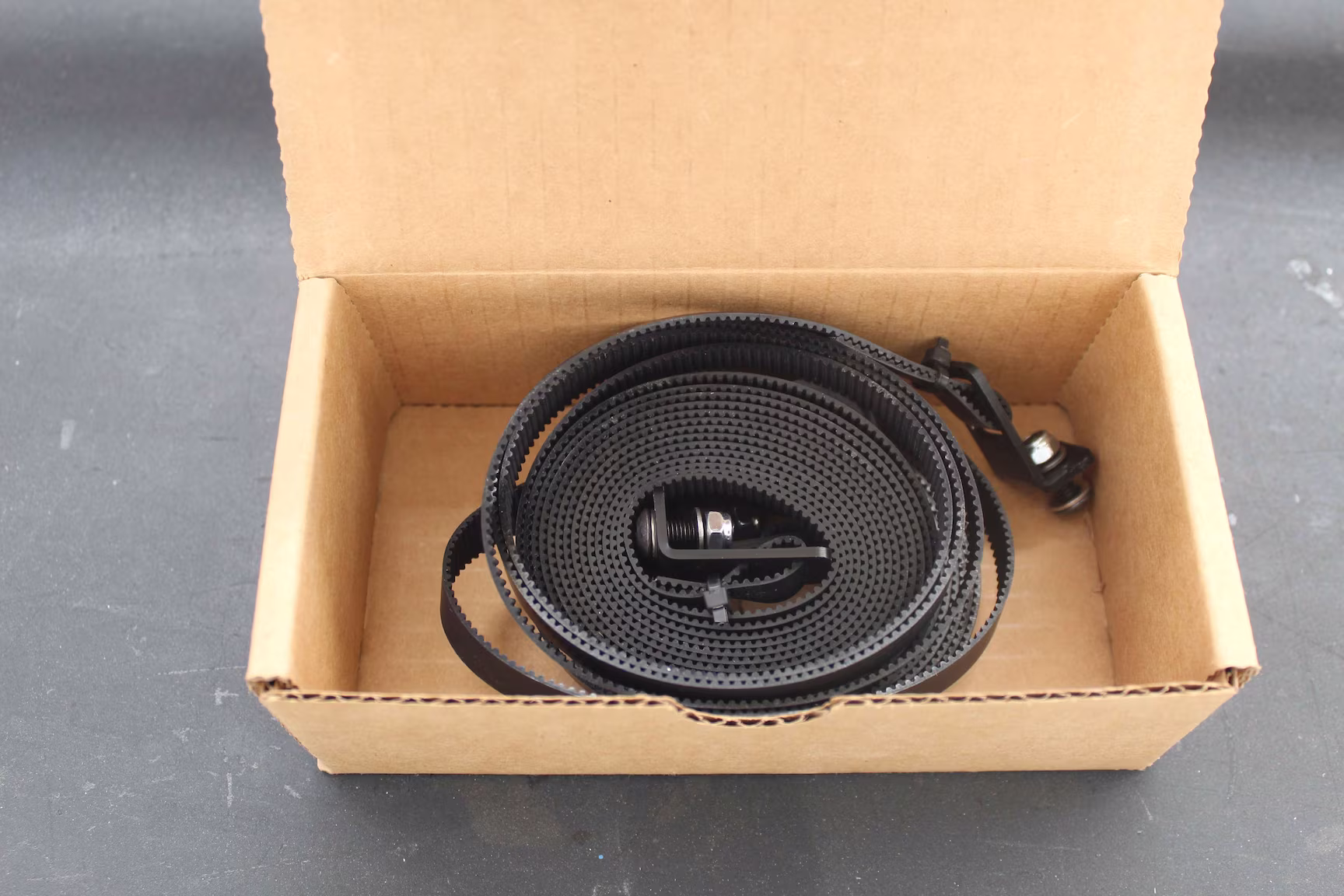

En este paso colocaremos las bandas dentadas del eje Y. Debemos colocar una banda dentada en cada perfil del eje Y. En la siguiente imagen se muestra el desempaque de estas bandas dentadas.
Ensamble Leo 3k _ 142Ensamble Leo 3k _ 143Ensamble Leo 3k _ 144
Figura Nota
Nota. PARA EL MODELO 1K

Por lo general el modelo 1k ya tiene las bandas dentadas instaladas. En caso de no tenerlar, se puede seguir este mismo proceso.

Figura Nota
Nota. PARA EL MODELO 2K

Para el modelo 2k este proceso es igual.

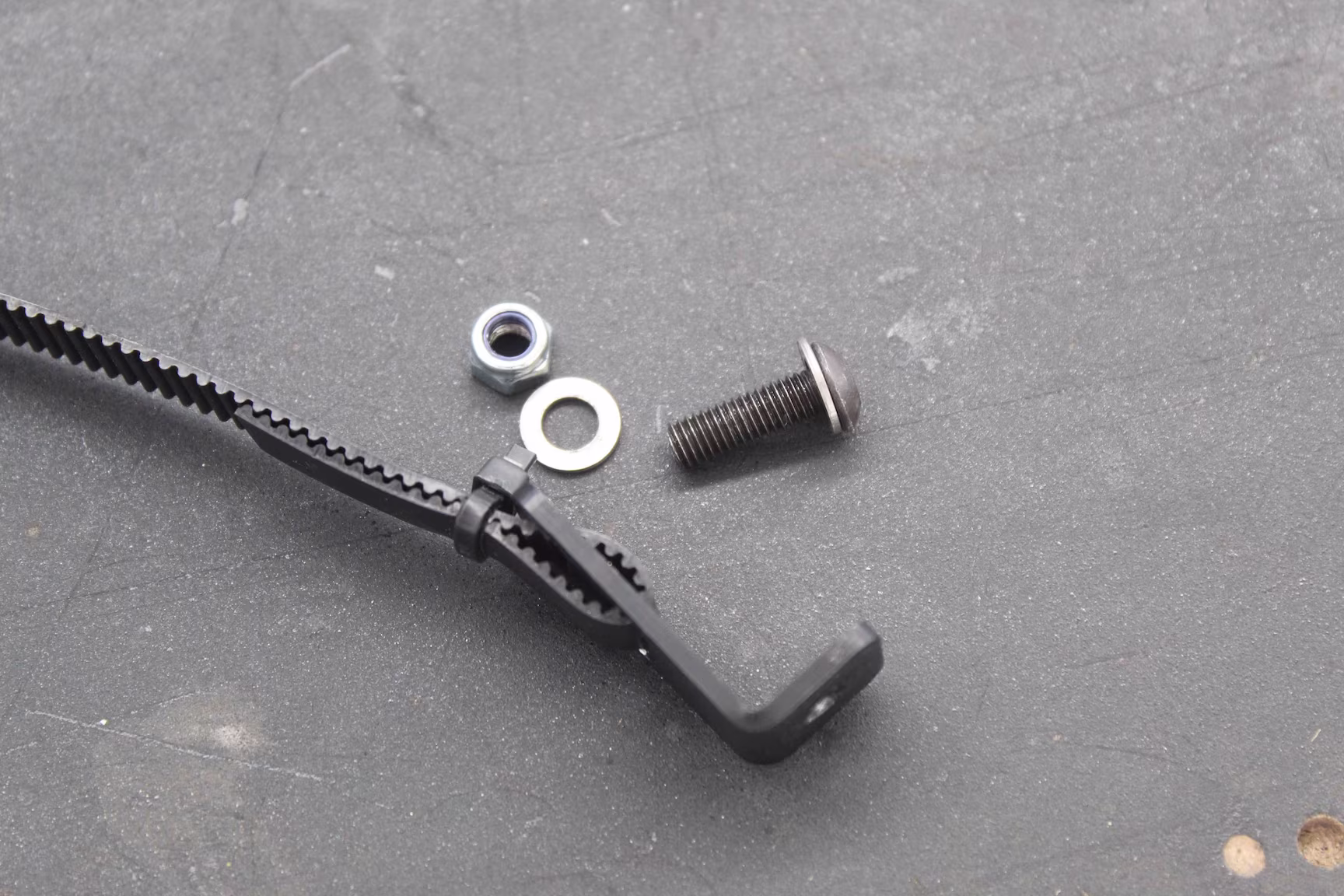

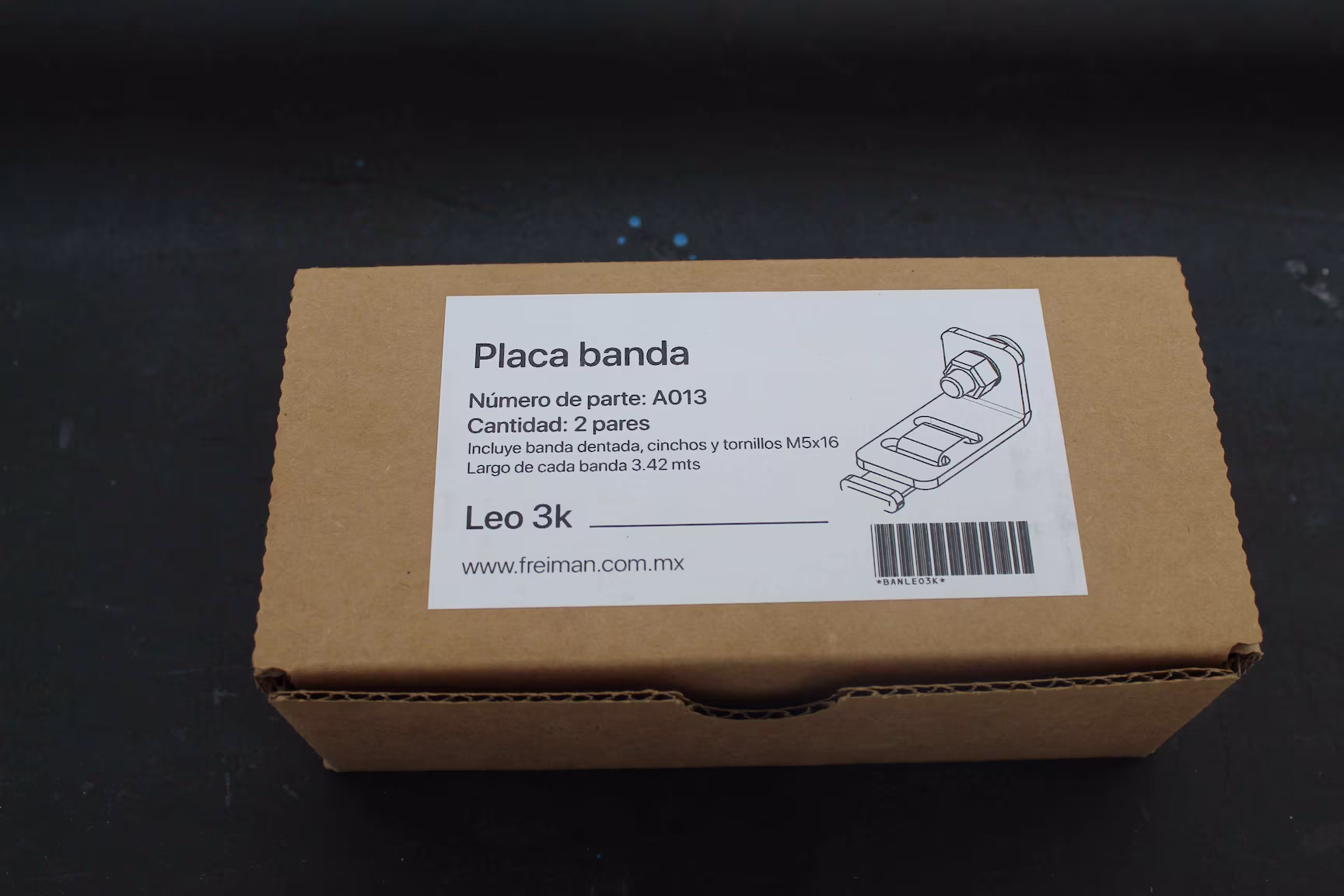

El primer paso para la instalación de una banda dentada es colocar el extremo de la banda que ya esta con cincho. Debemos retirar el tornillo y tuerca que por default ya están instalados en la placa de la banda. En las siguientes imágenes se muestra este proceso.
Ensamble Leo 3k _ 145Ensamble Leo 3k _ 146

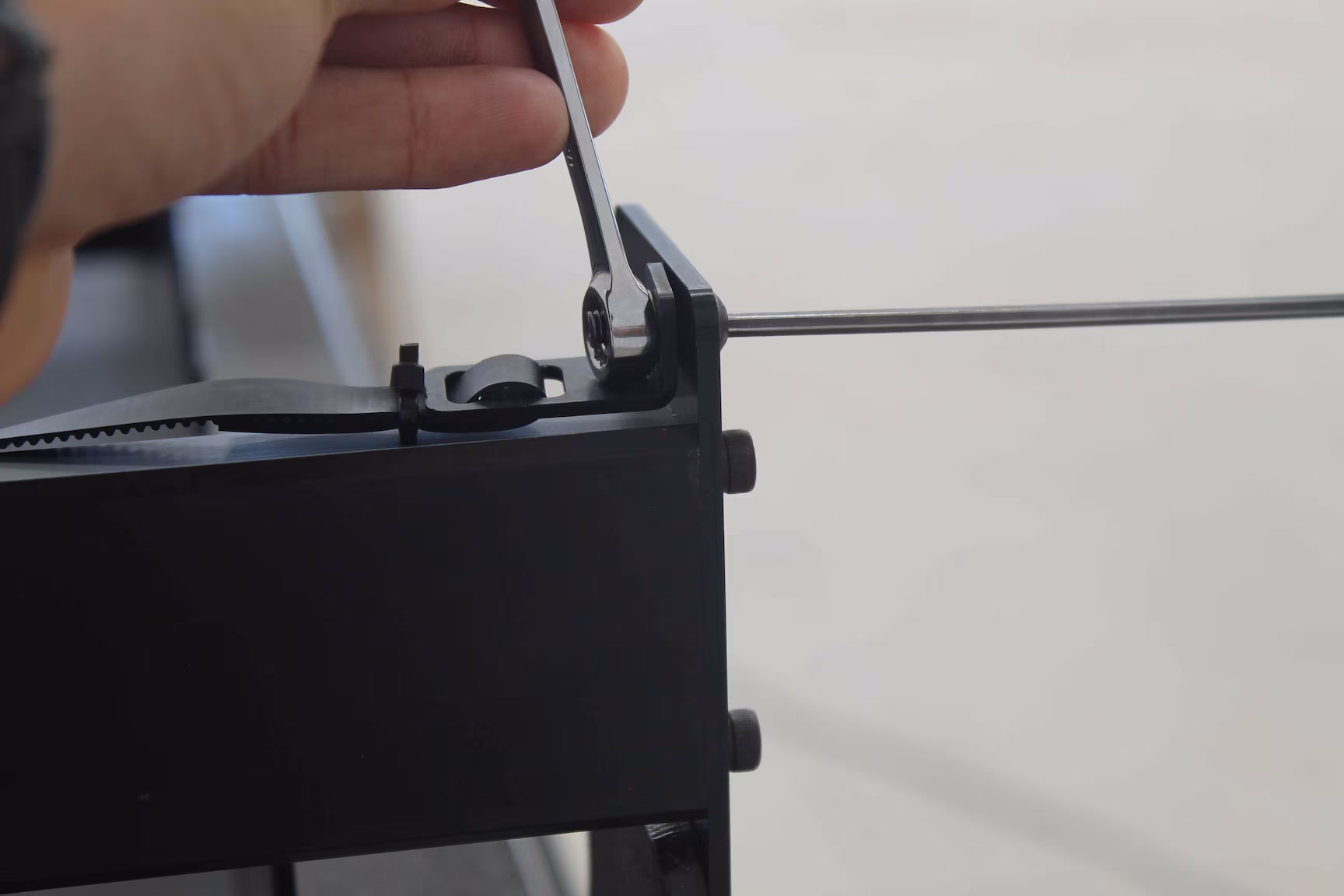

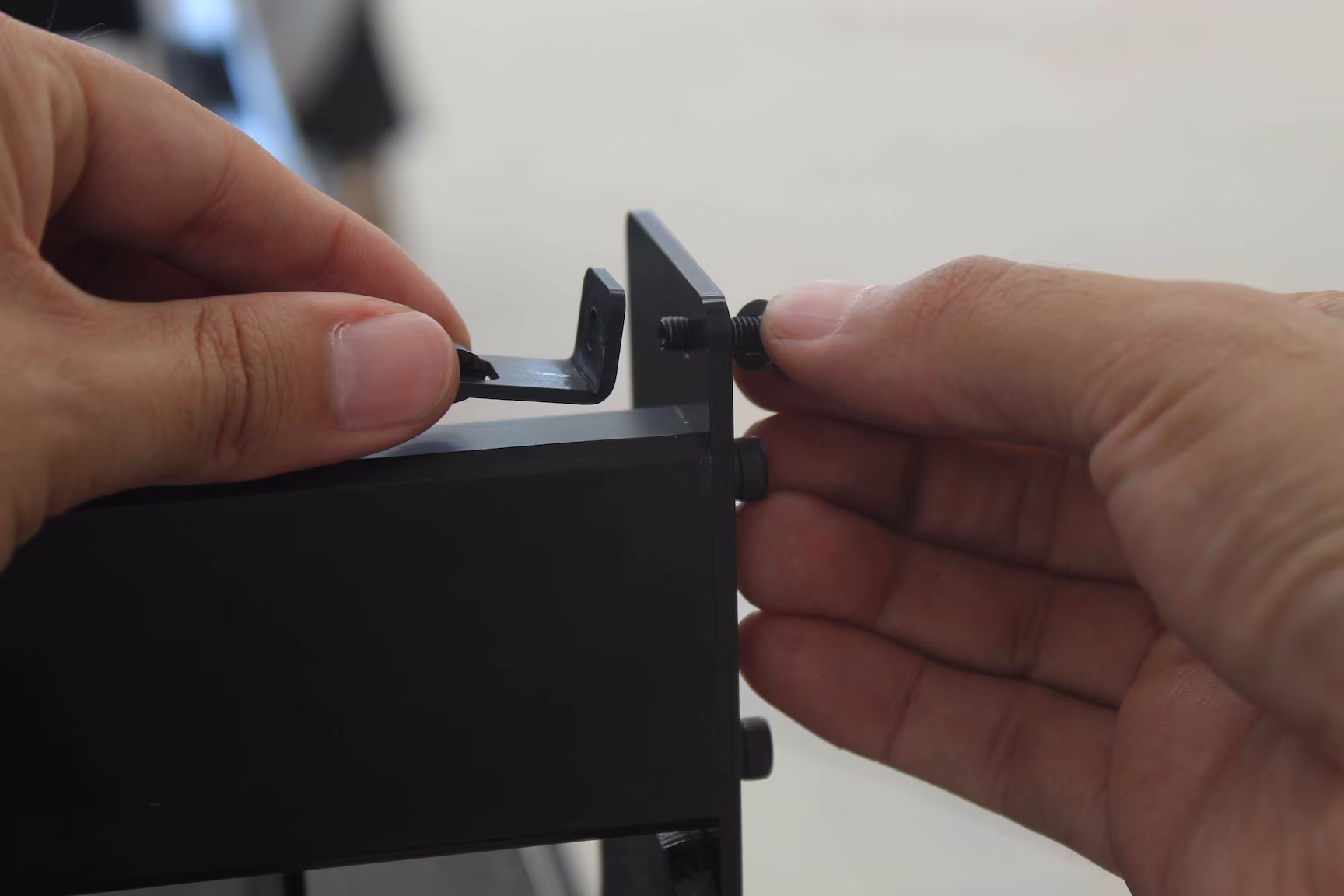

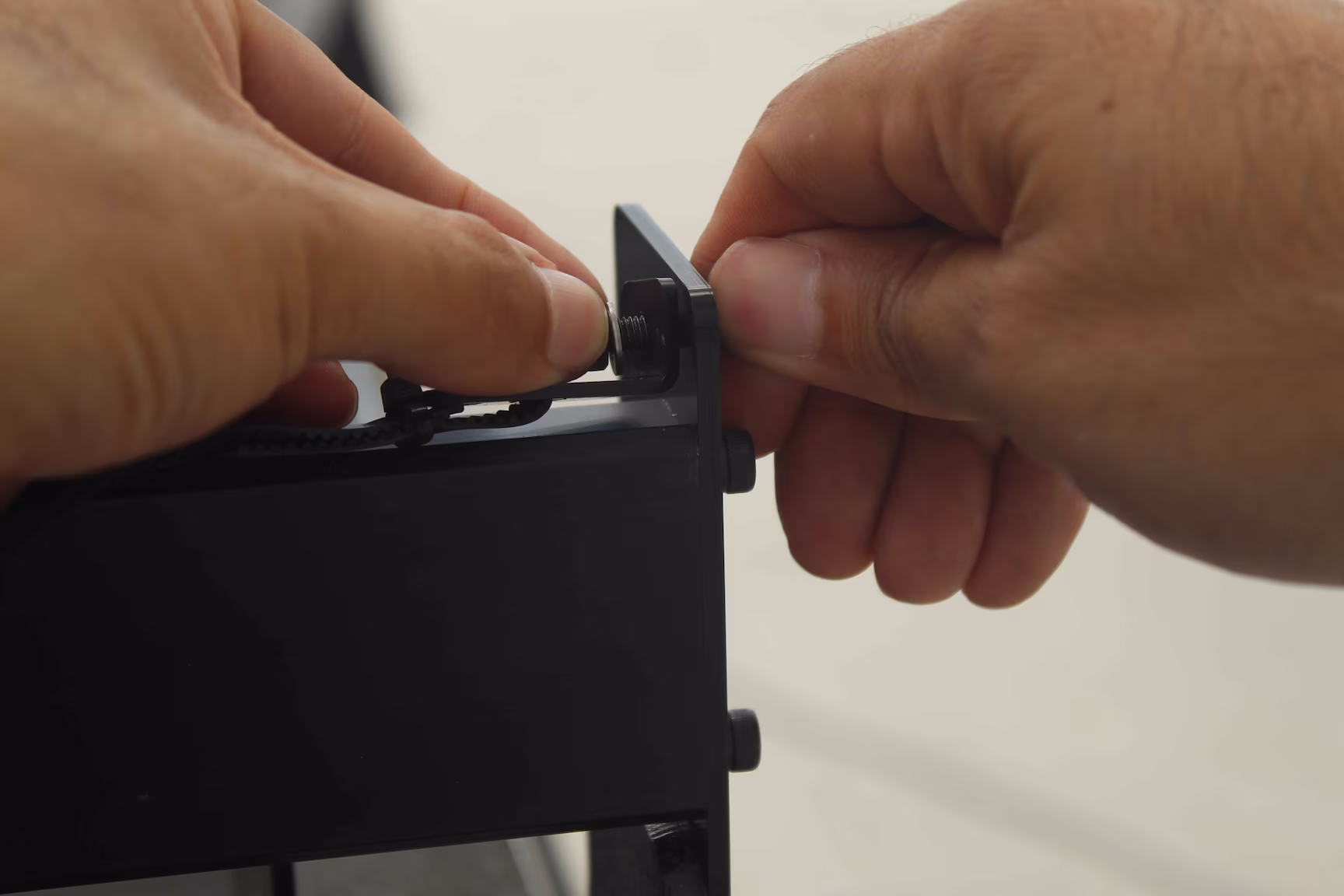

Lo siguiente es colocar esta placa para banda. Elegimos un perfil del eje Y y comenzamos con su instalación. En las siguientes imágenes se muestra este proceso.
Ensamble Leo 3k _ 147Ensamble Leo 3k _ 148Ensamble Leo 3k _ 149

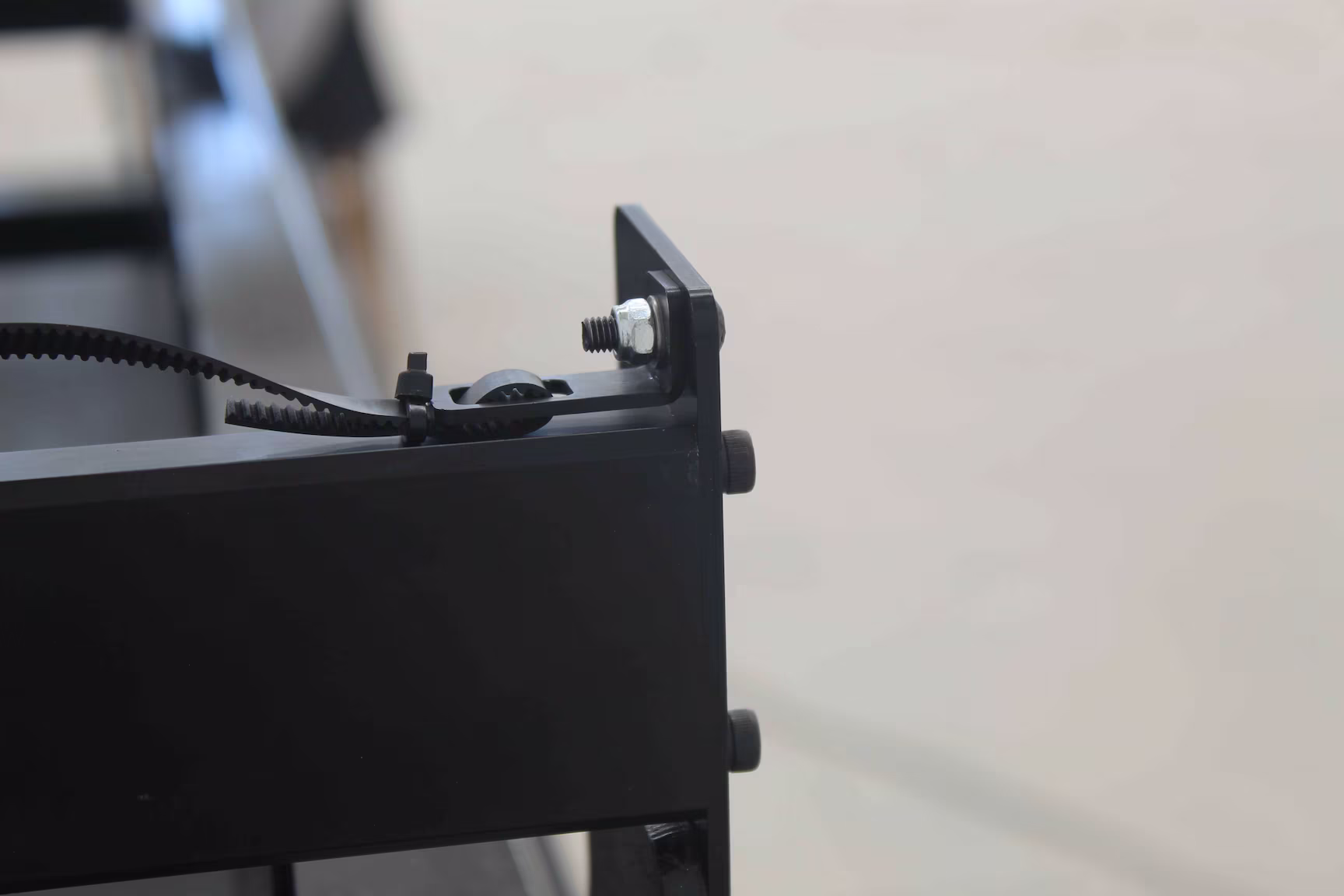

En la siguiente imagen se muestra cómo debe quedar esta placa ya instalada.
Ensamble Leo 3k _ 150

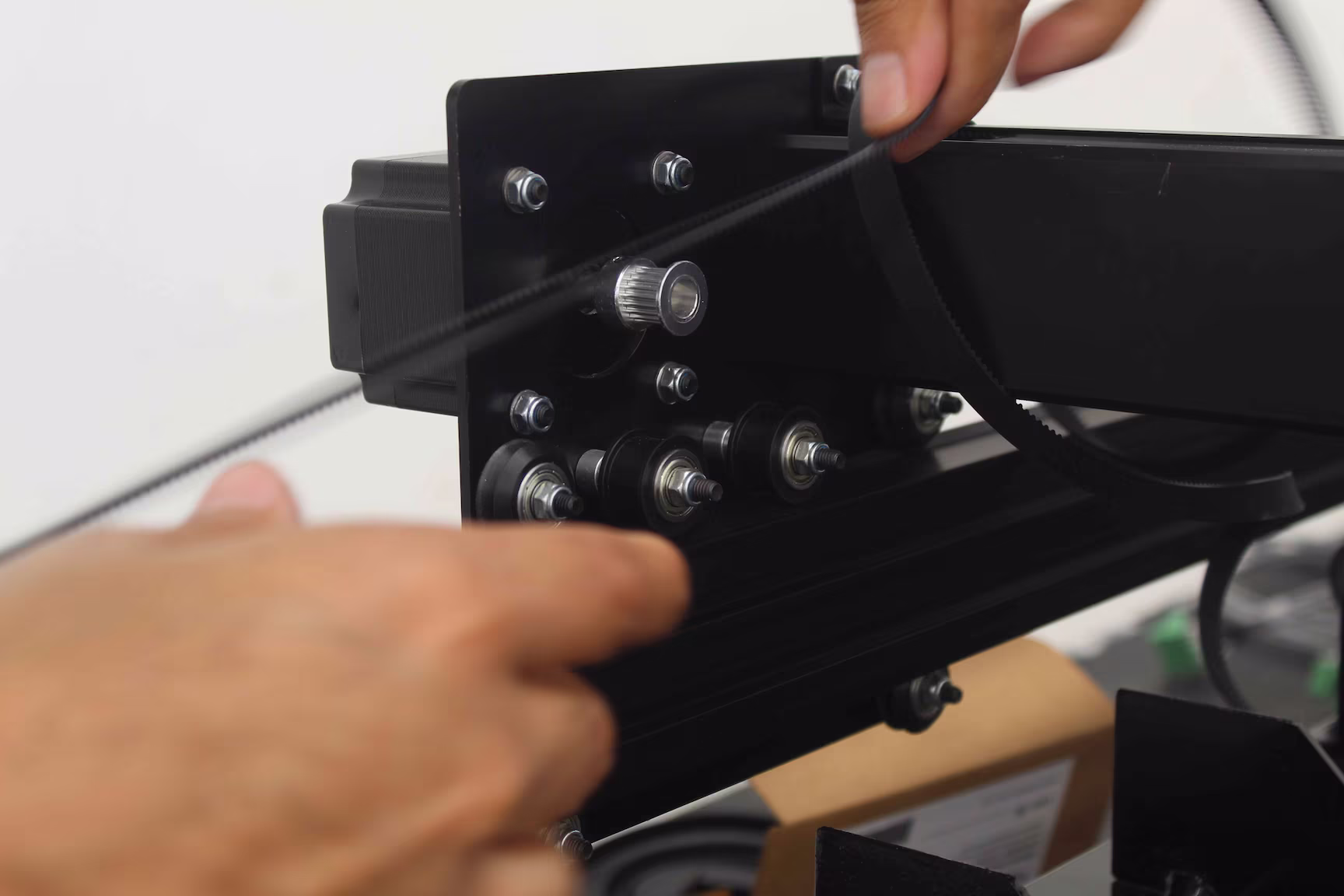

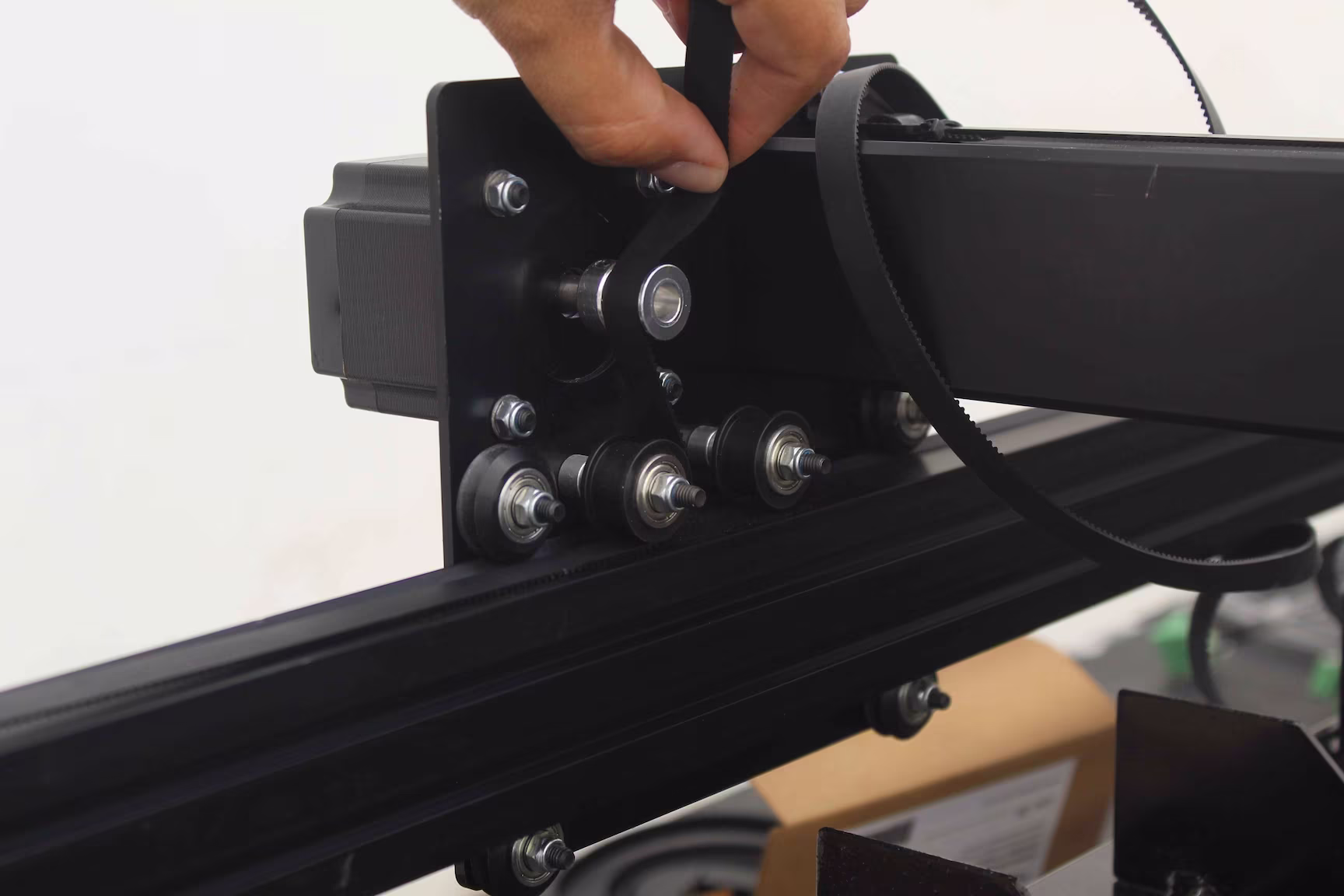

Lo siguiente es pasar la banda dentada por la polea y entre los rodamientos planos. En las siguientes imagenes se muestra el proceso.
Ensamble Leo 3k _ 151Ensamble Leo 3k _ 152Ensamble Leo 3k _ 153

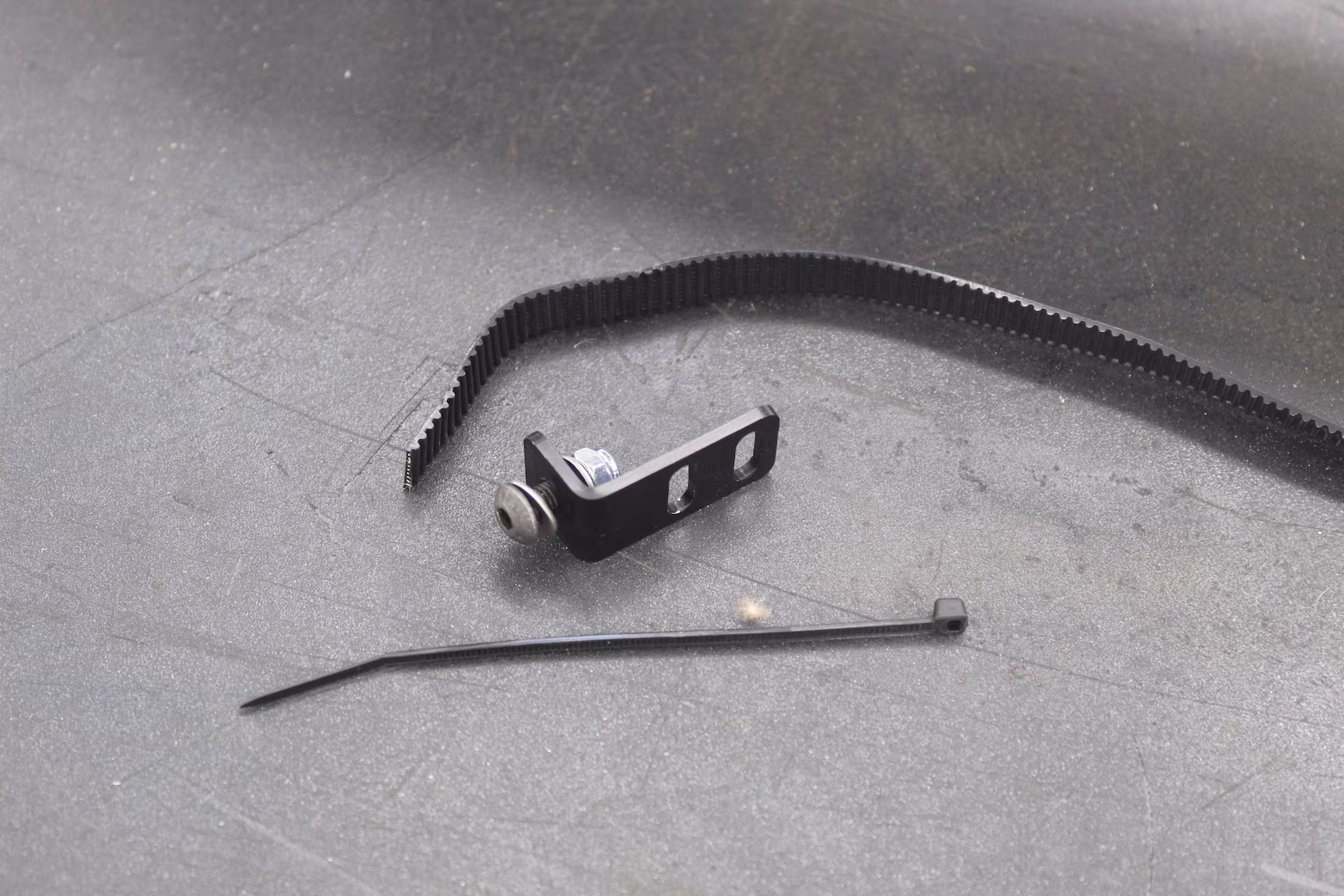

Para colocar el otro extremo de la banda dentada debemos realizar un proceso de medición para que nos quede una tensión aceptable. En la siguiente imagen se muestra el extremo de la banda dentada.
Ensamble Leo 3k _ 154

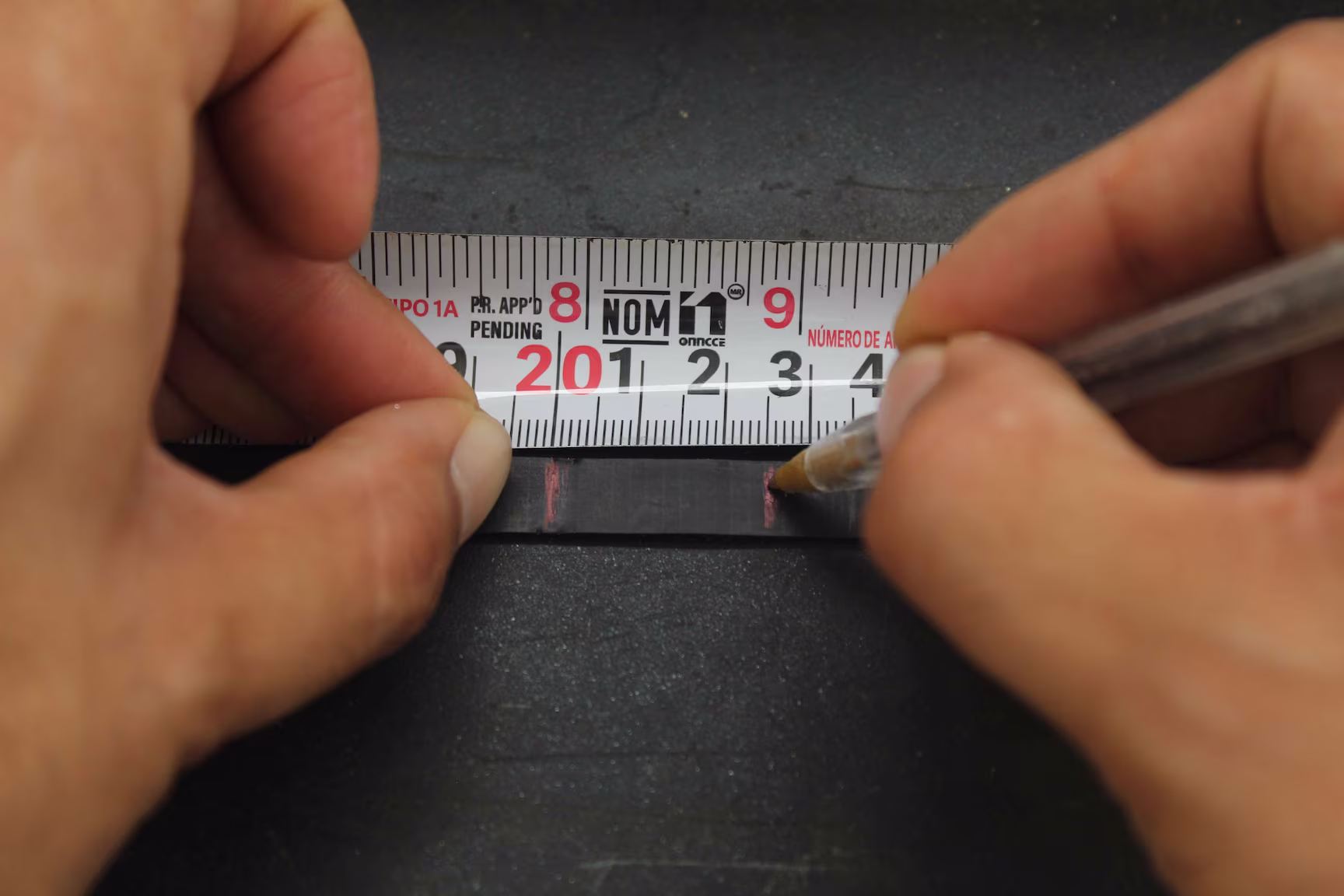

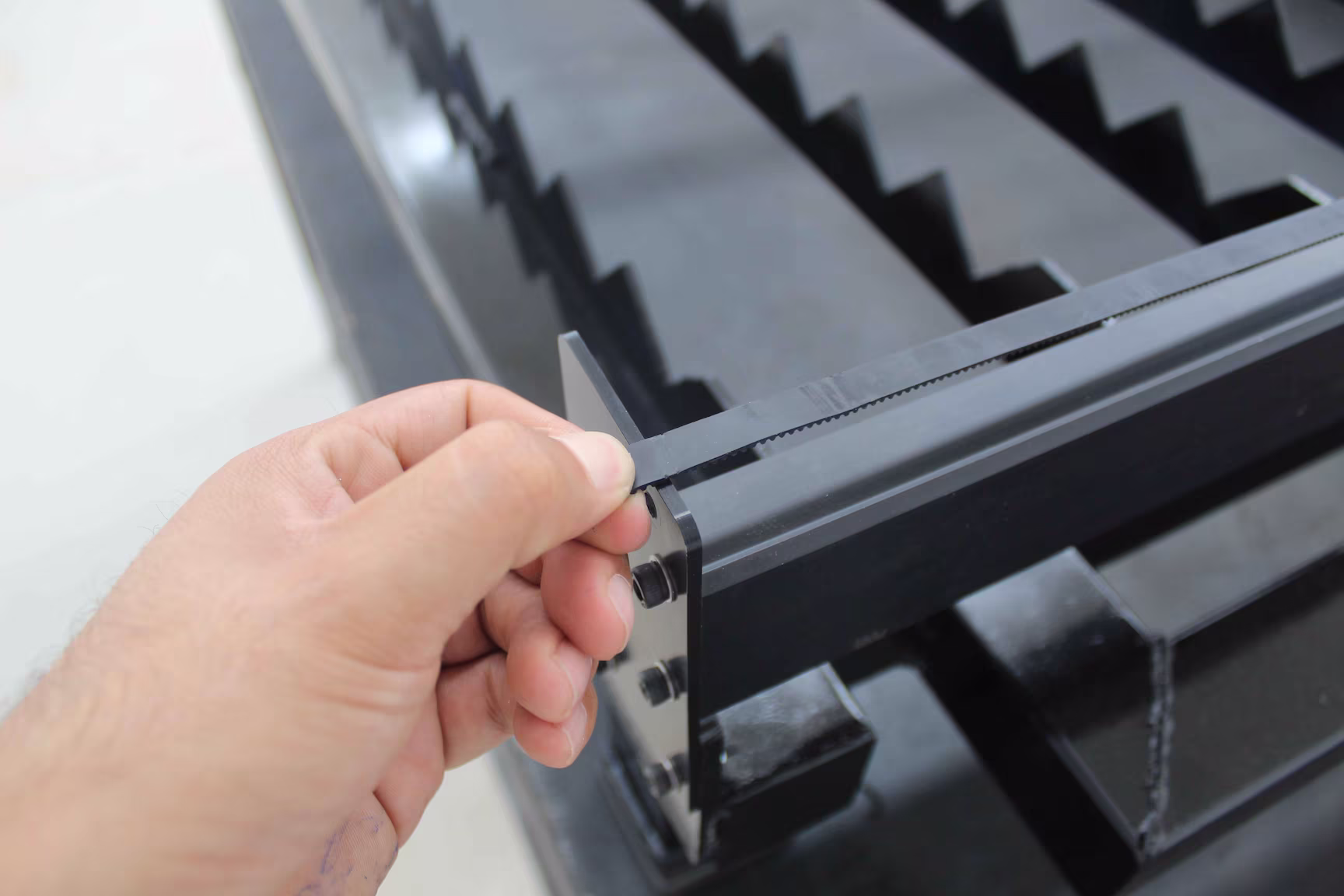

El primer paso para la tensión será colocar una marca. Vamos a estirar la banda dentada y colocaremos la marca en la parte interior de la esquinera. En la siguiente imagen se muestra la marca.
Ensamble Leo 3k _ 155Ensamble Leo 3k _ 156

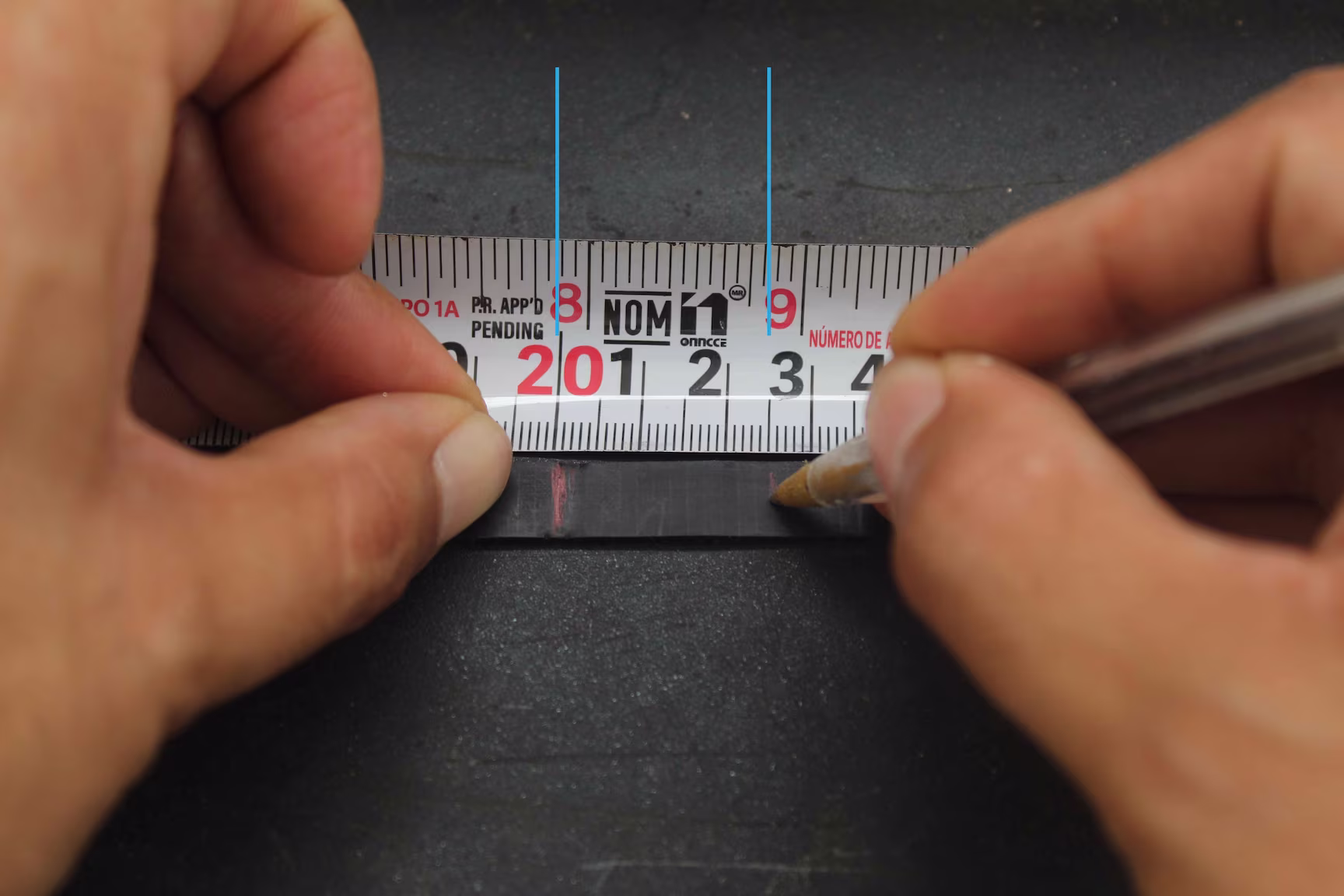

Ahora lo se debemos hacer es una segunda marca. Esta marca la pondremos a 25 mm después de la primera marca. En las siguientes imágenes se muestra este proceso.
Ensamble Leo 3k _ 157
Primera marca
Segunda marca
Ensamble Leo 3k _ 158

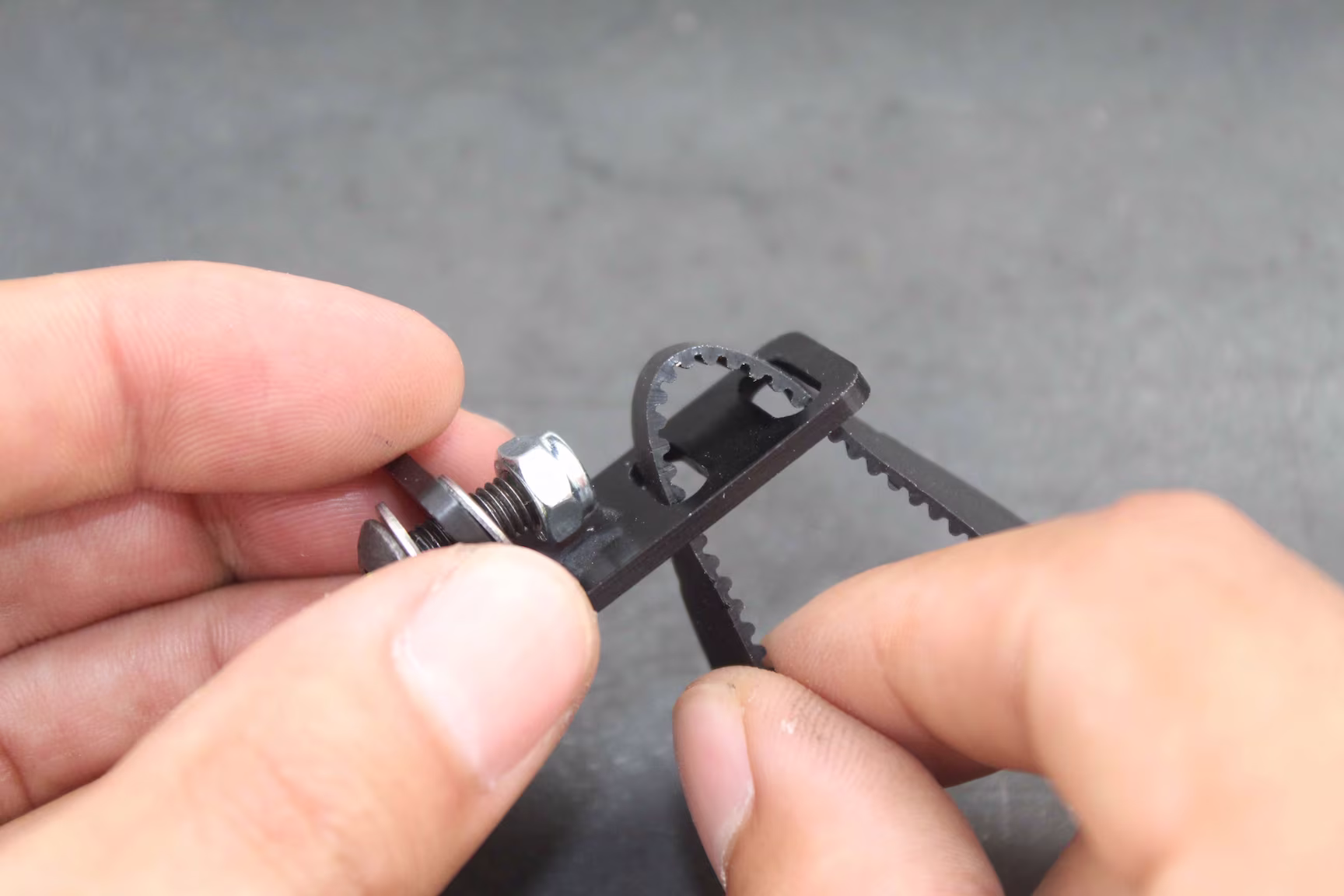

El siguiente paso es colocar la banda dentada en la placa pero, lo importante de este proceso, será que la segunda marca nos quede al centro de las ranuras de la placa para banda. En la siguientes imagenes se muestra este proceso.

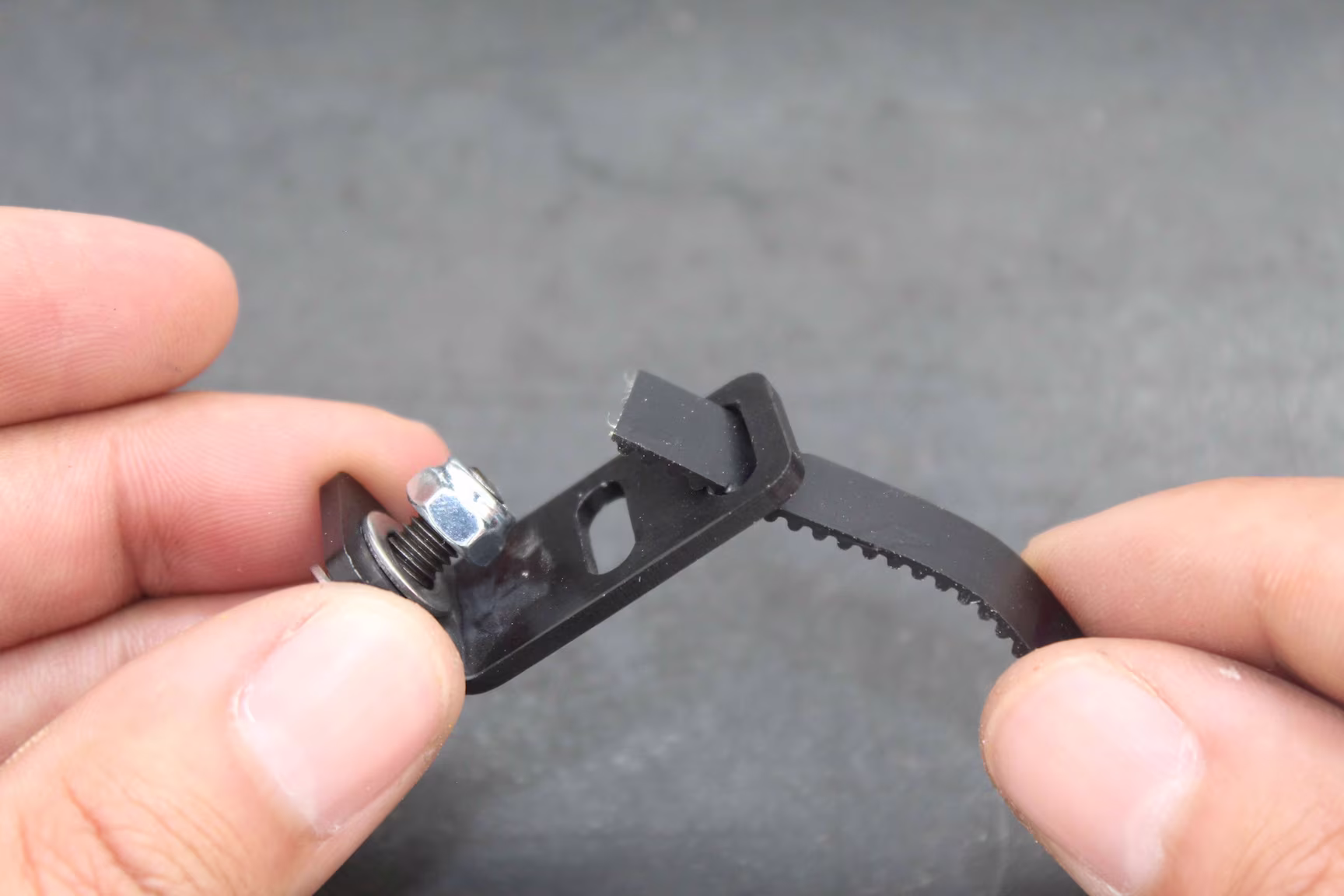

Ensamble Leo 3k _ 159Ensamble Leo 3k _ 160
En la siguiente imagen se muestra la segunda marca al centro de las ranuras de la placa para banda.
Ensamble Leo 3k _ 161

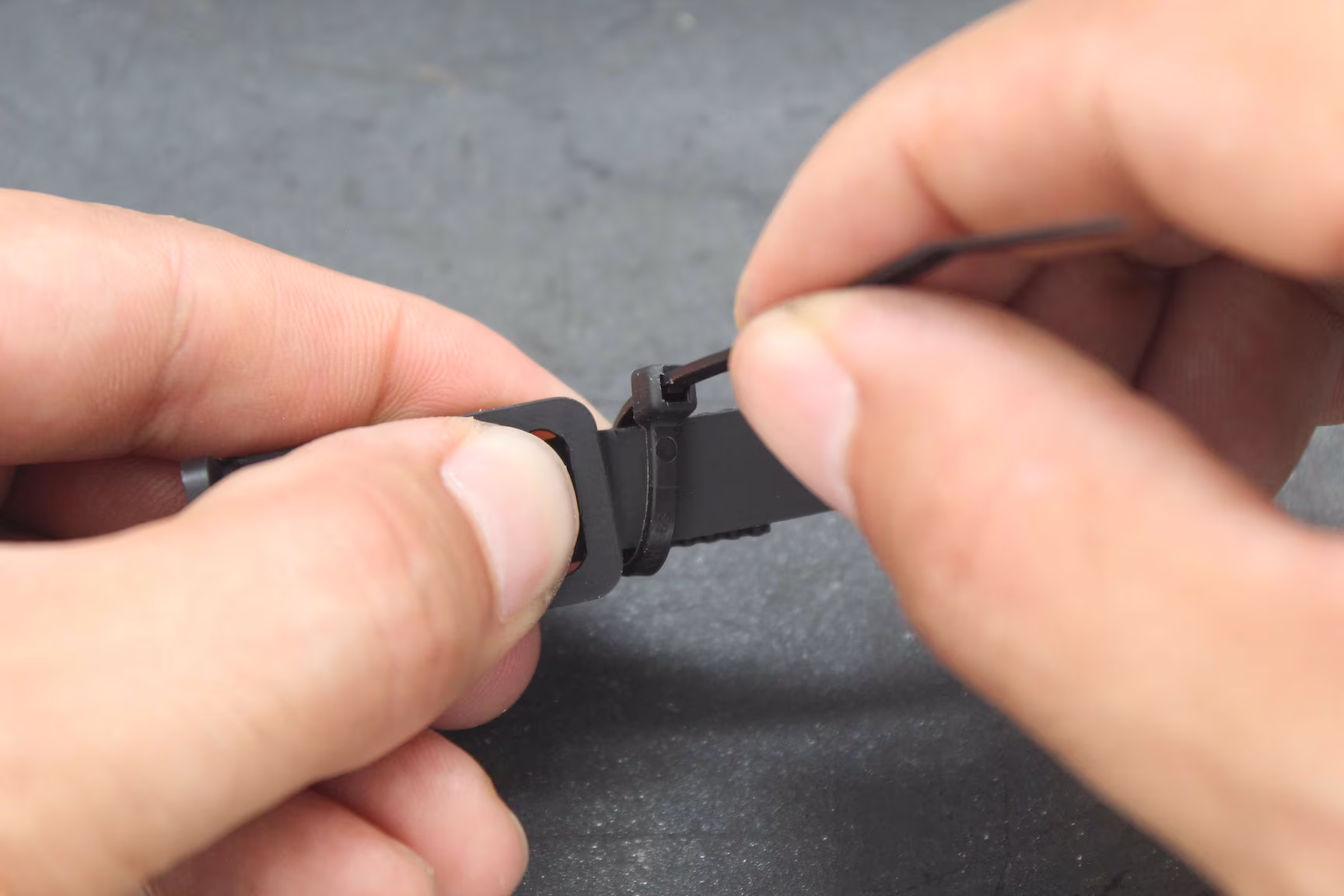

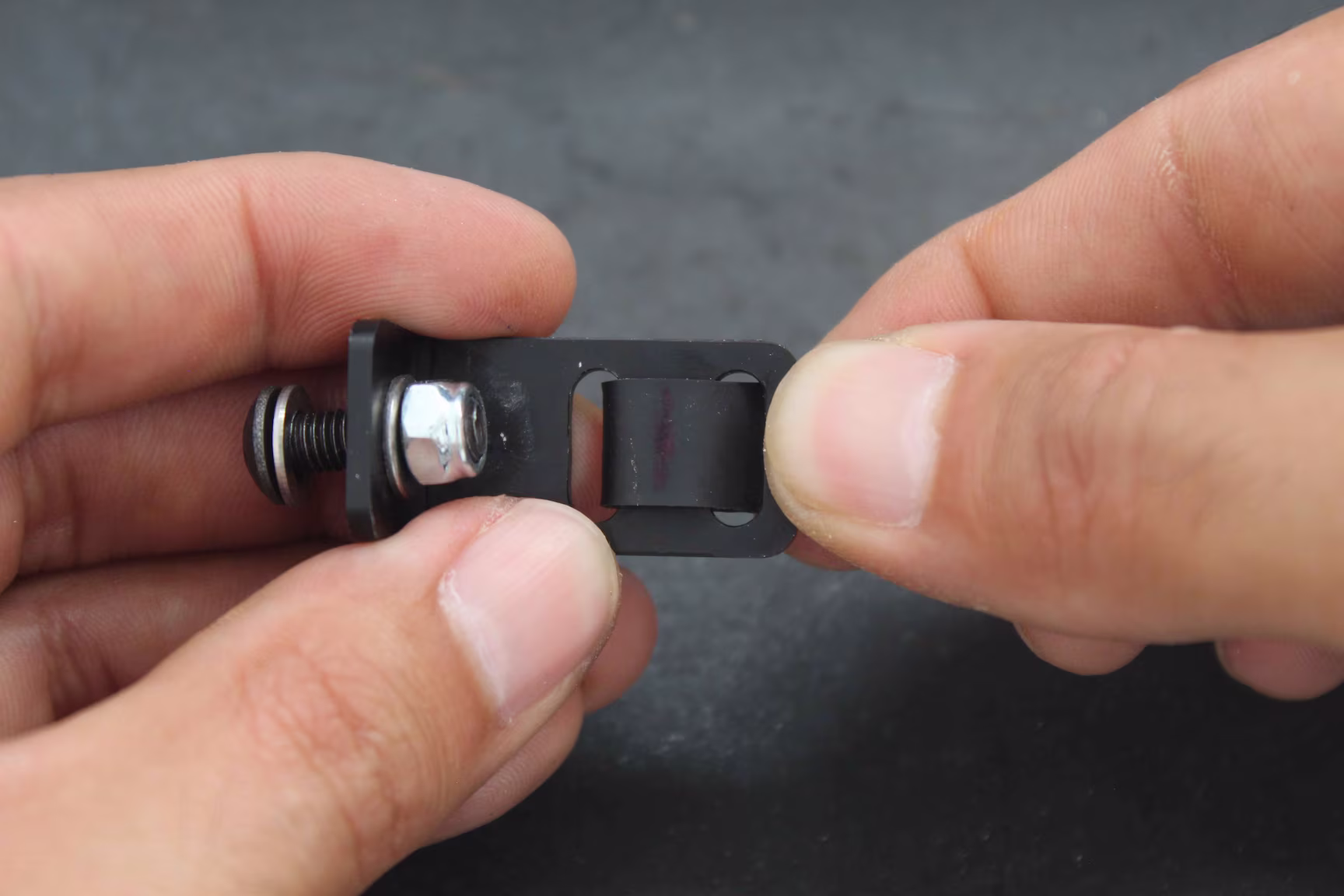

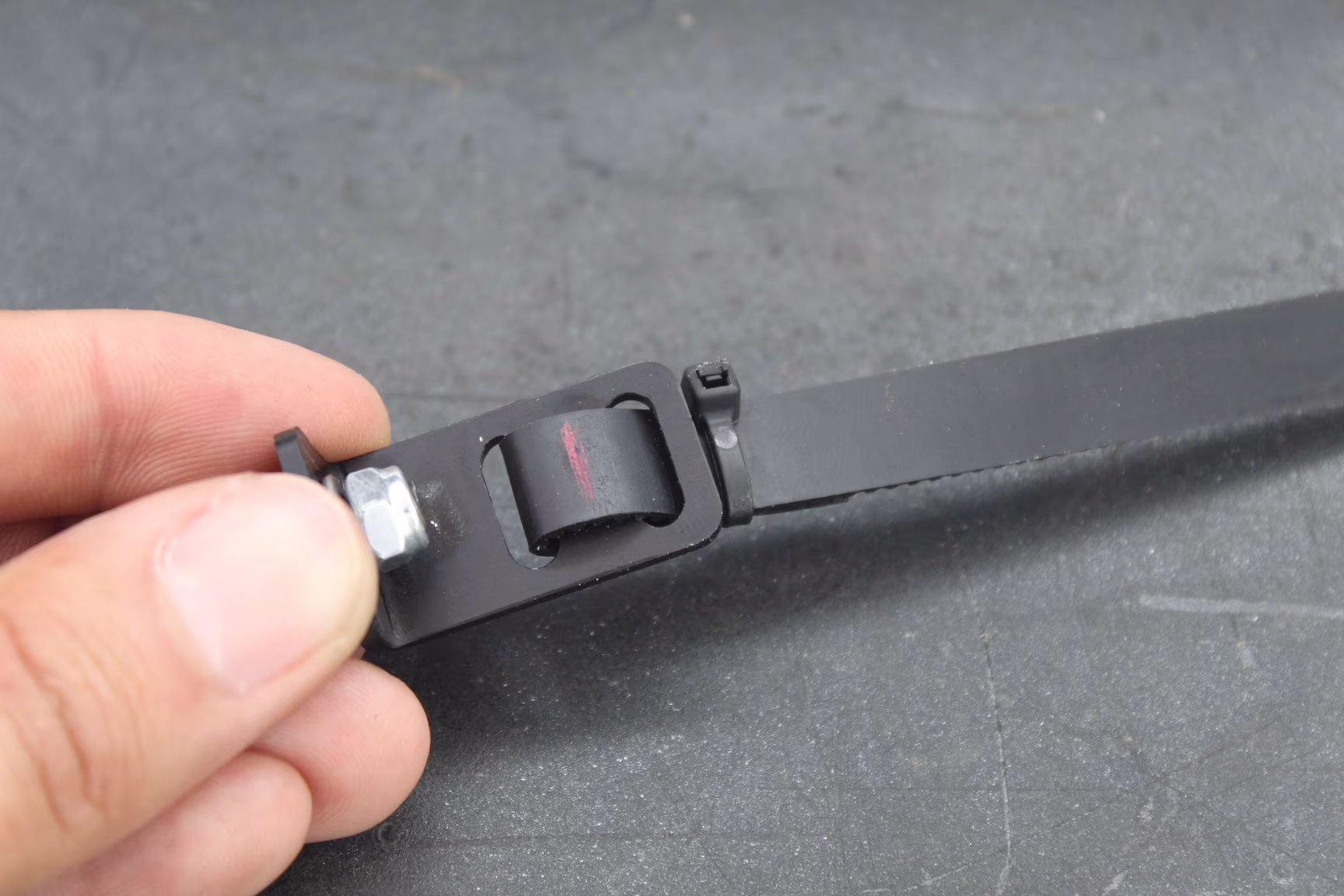

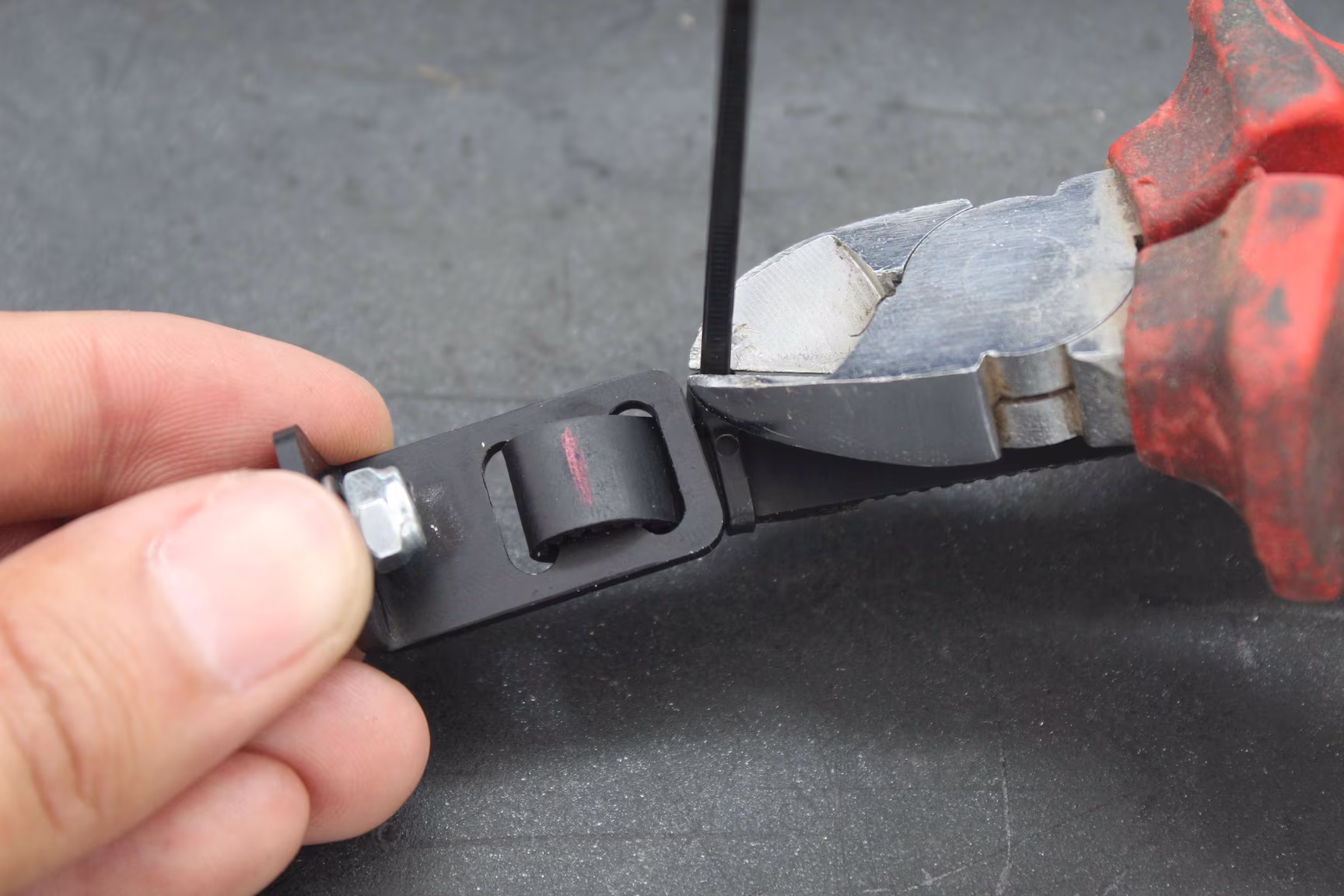

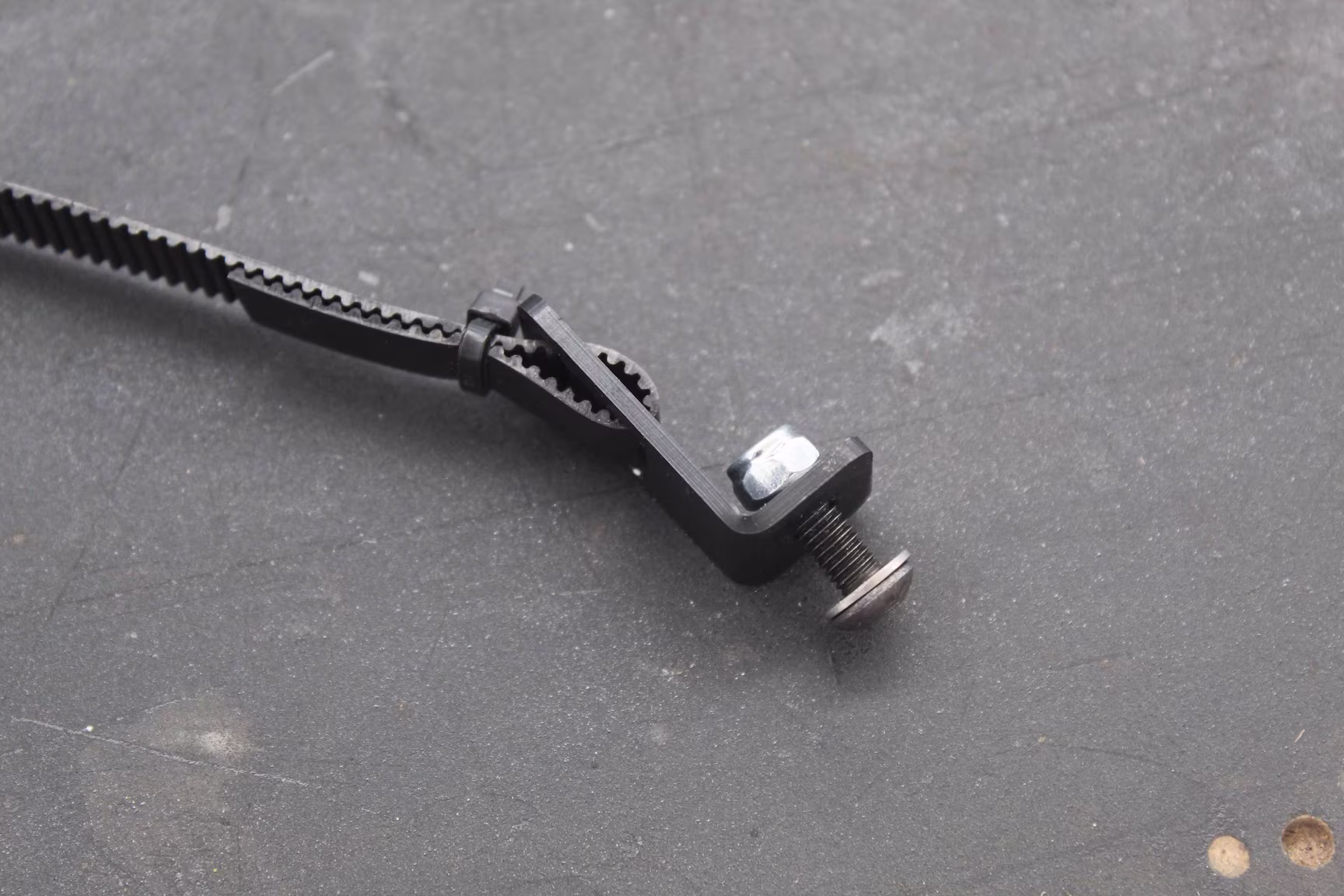

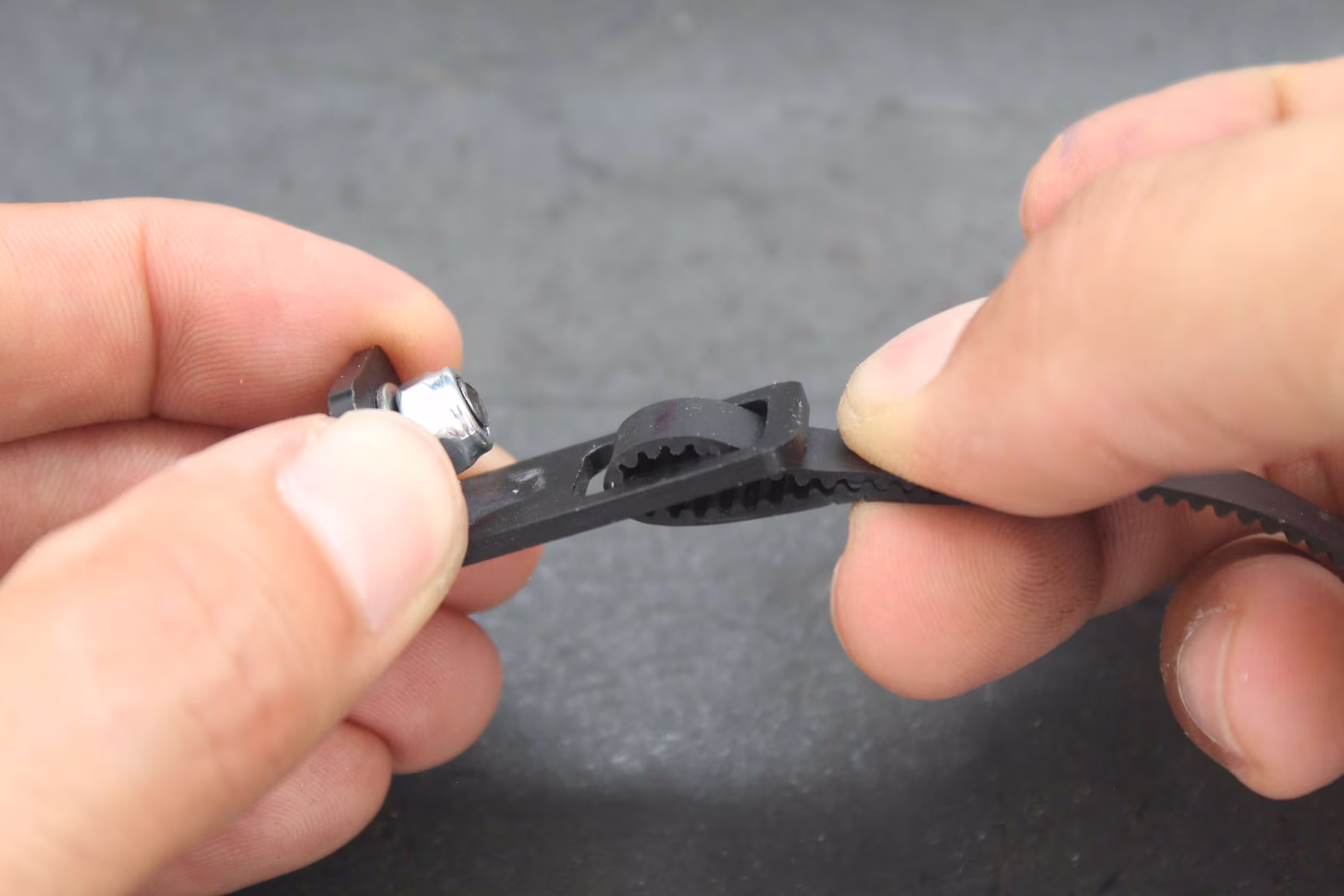

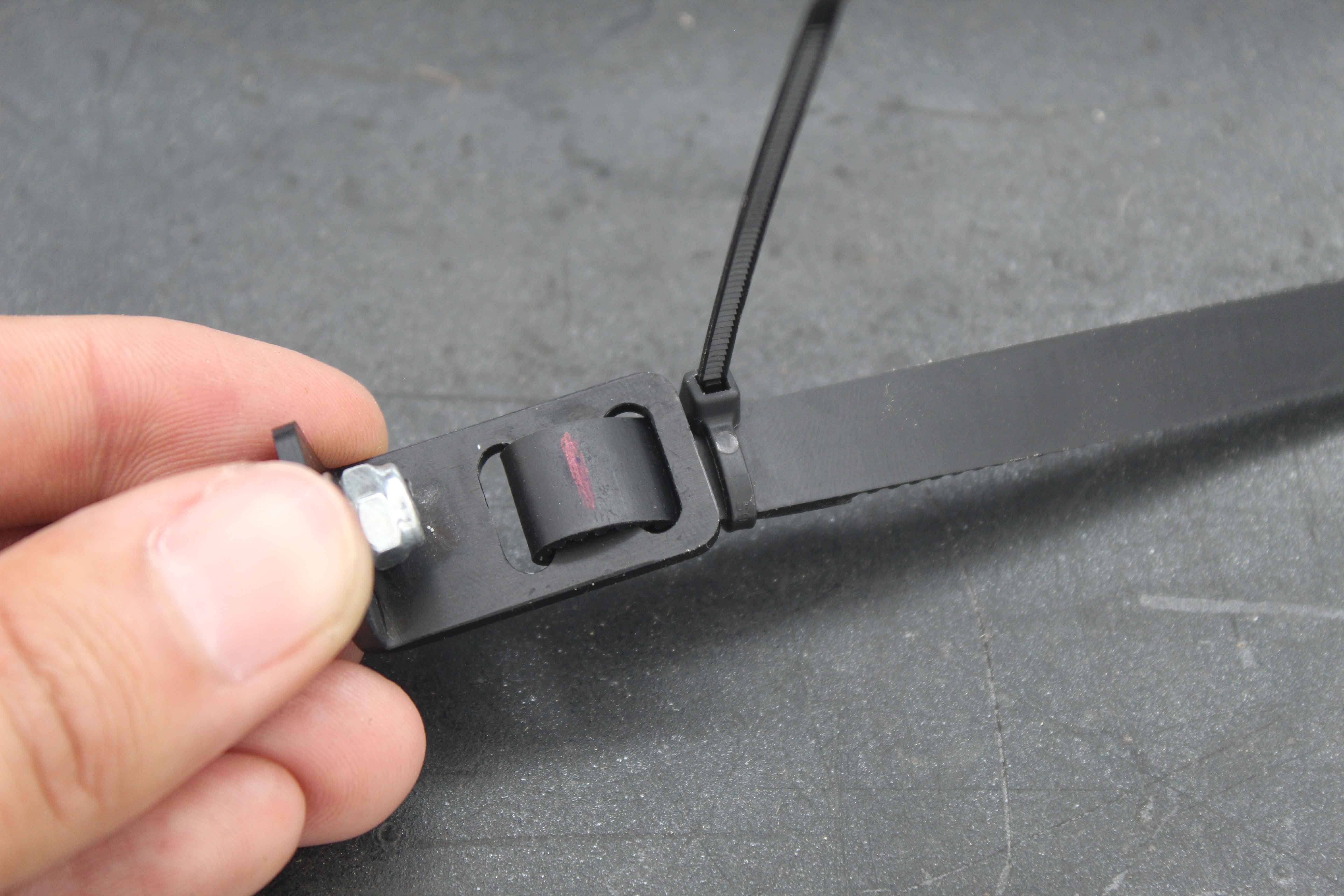

El siguiente paso es colocar el concho en la banda dentada. En las imágenes se muestra el proceso.
Ensamble Leo 3k _ 162Ensamble Leo 3k _ 163Ensamble Leo 3k _ 164Ensamble Leo 3k _ 165Ensamble Leo 3k _ 166Ensamble Leo 3k _ 167

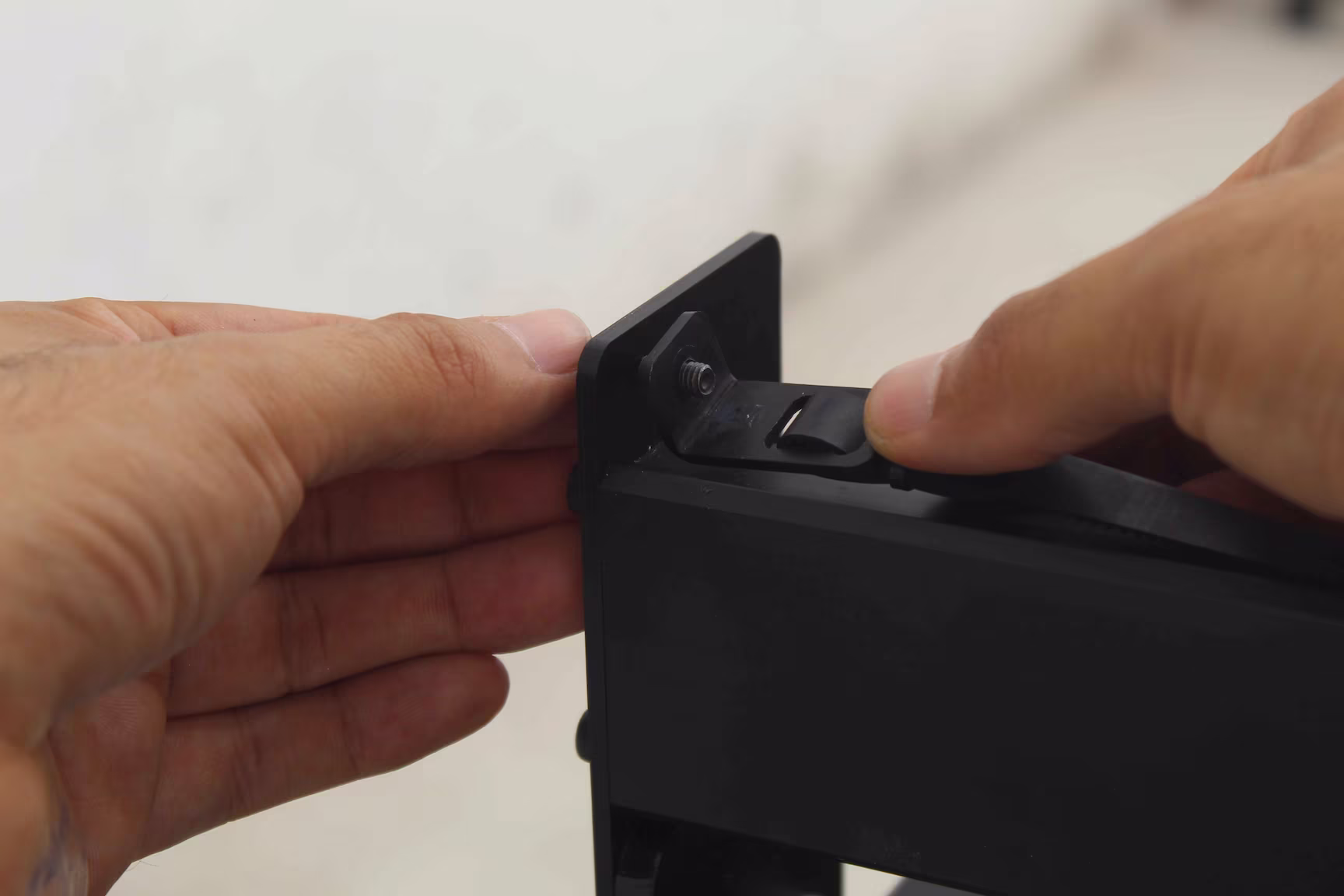

Una vez que tengamos lista la banda ya podemos instalarla. En las siguientes imágenes se muestra el proceso.
Ensamble Leo 3k _ 169Ensamble Leo 3k _ 170Ensamble Leo 3k _ 171

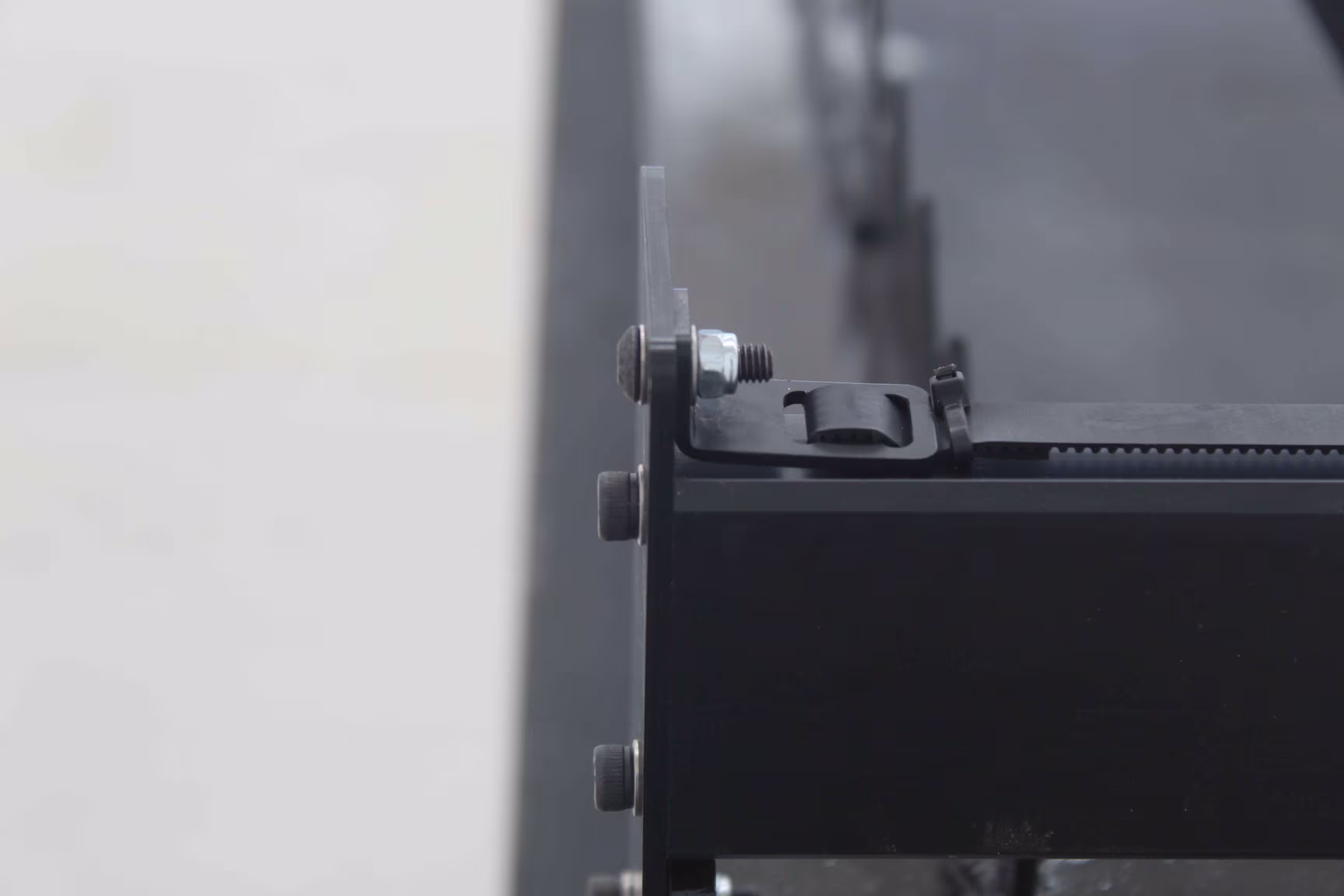

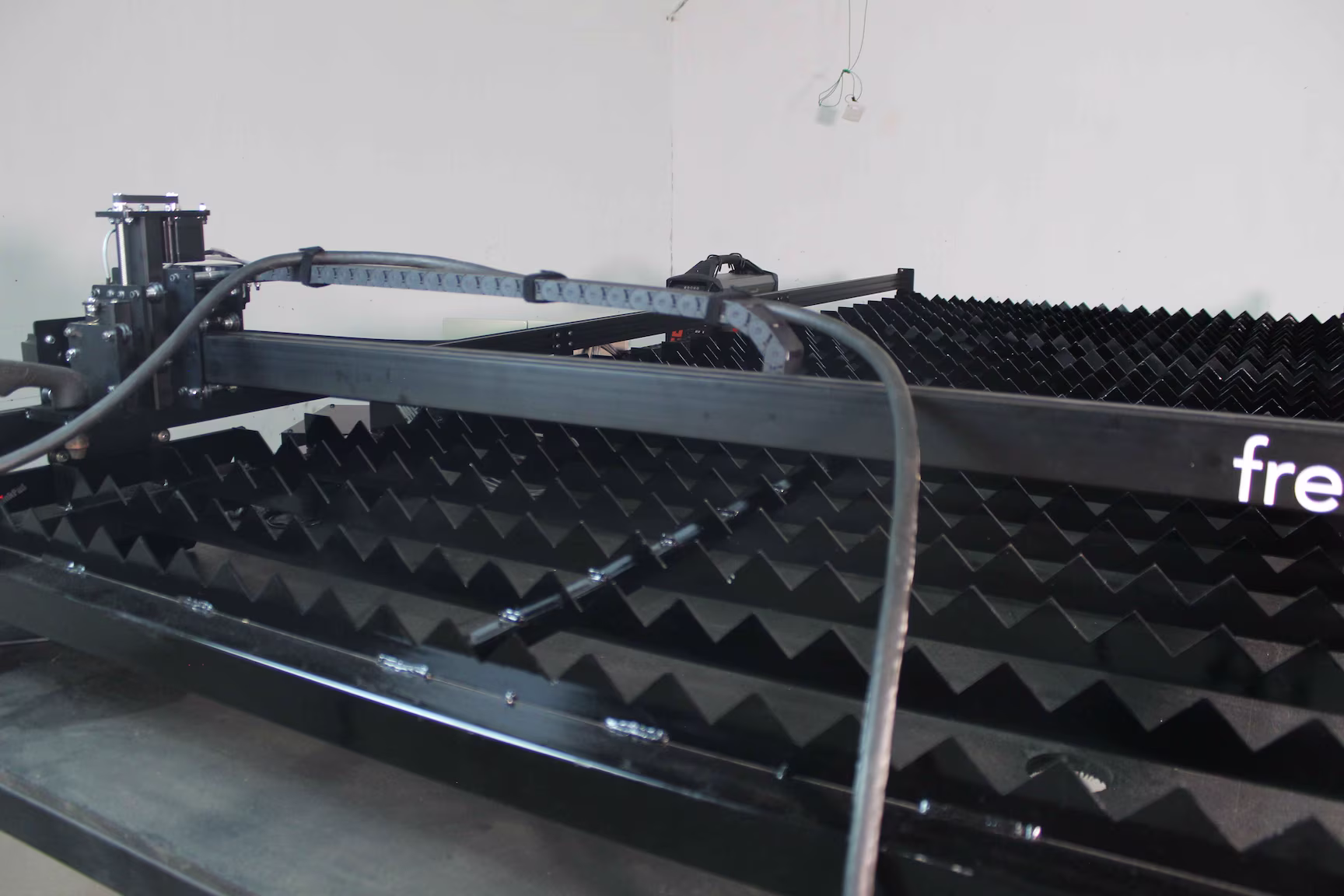

En la siguiente imagen se muestra la banda dentada instalada. Note que la placa de la banda esta colocada hasta el tope con la esquinera.
Ensamble Leo 3k _ 177
Figura Nota
Nota

El proceso de instalación de la banda dentada se debe repetir para todas las bandas dentadas.

Segundo paso. Instalación de control electrónico

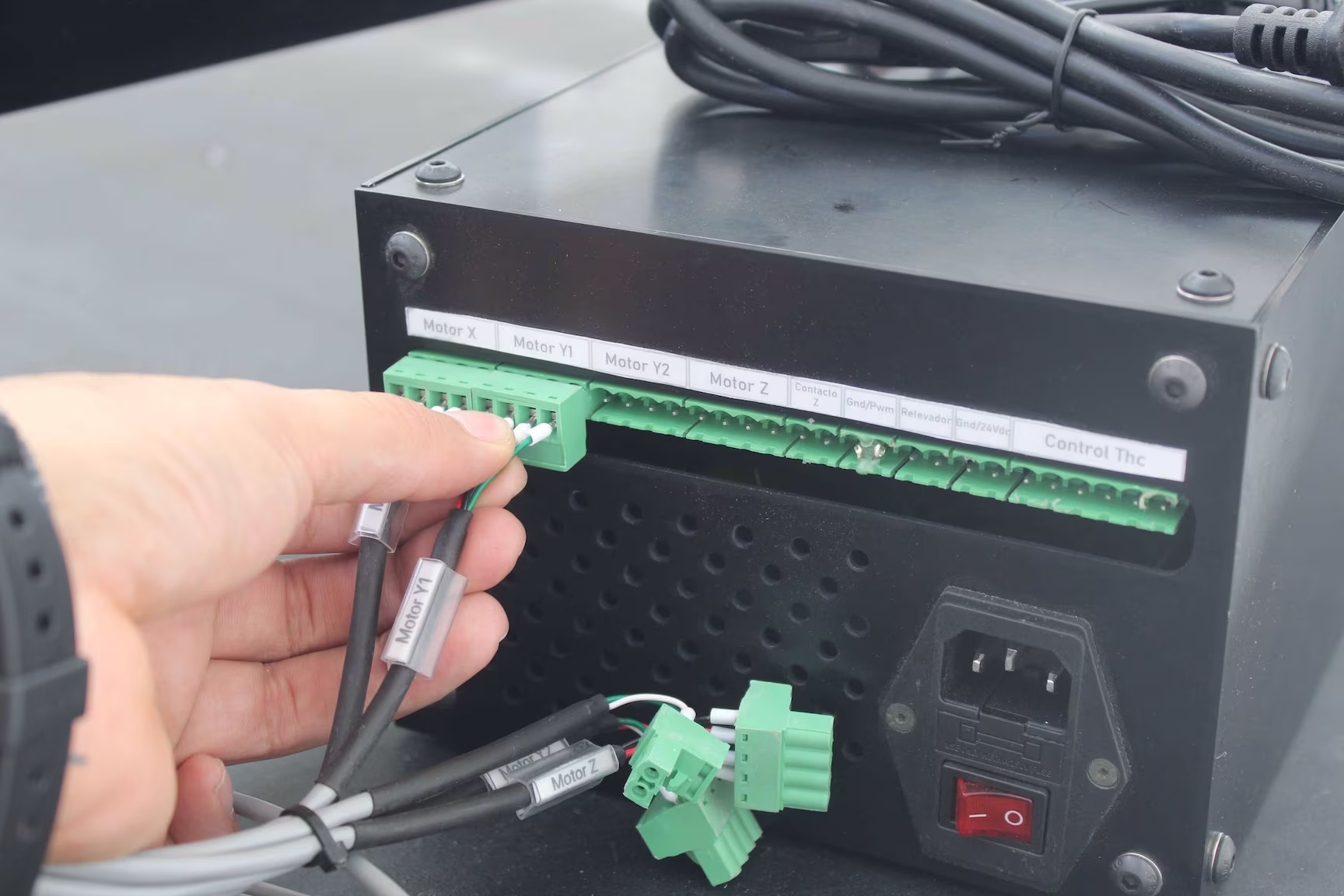

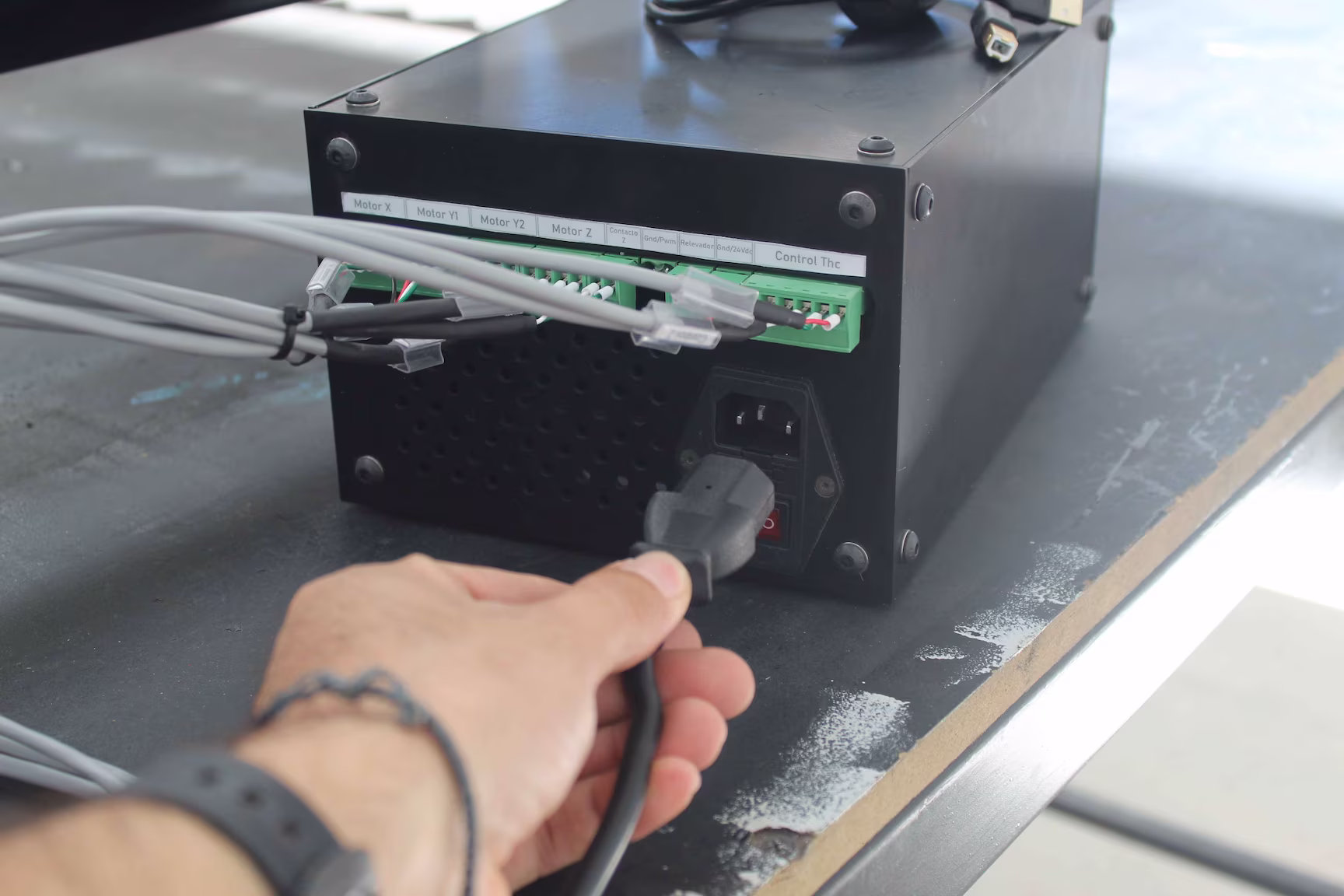

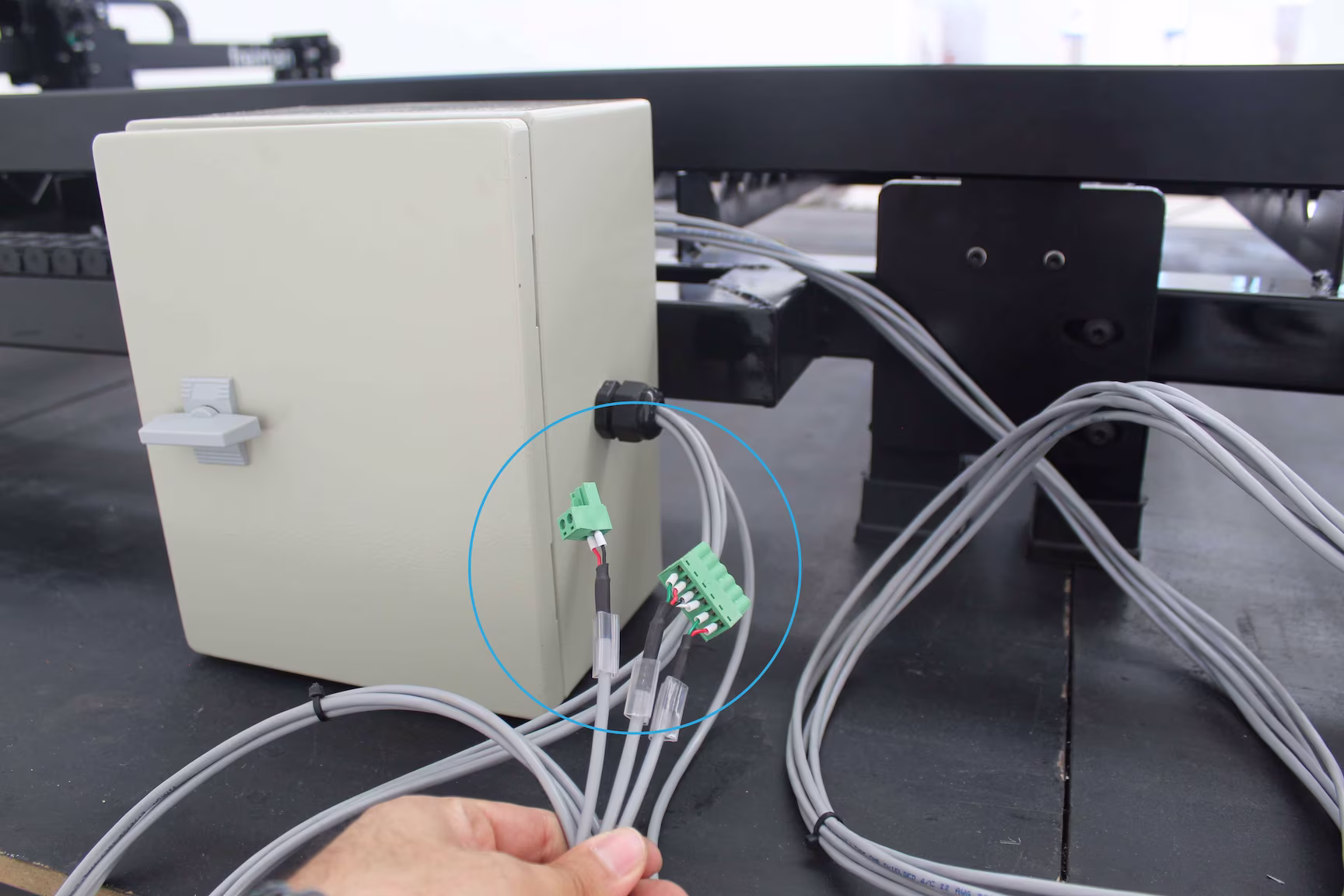

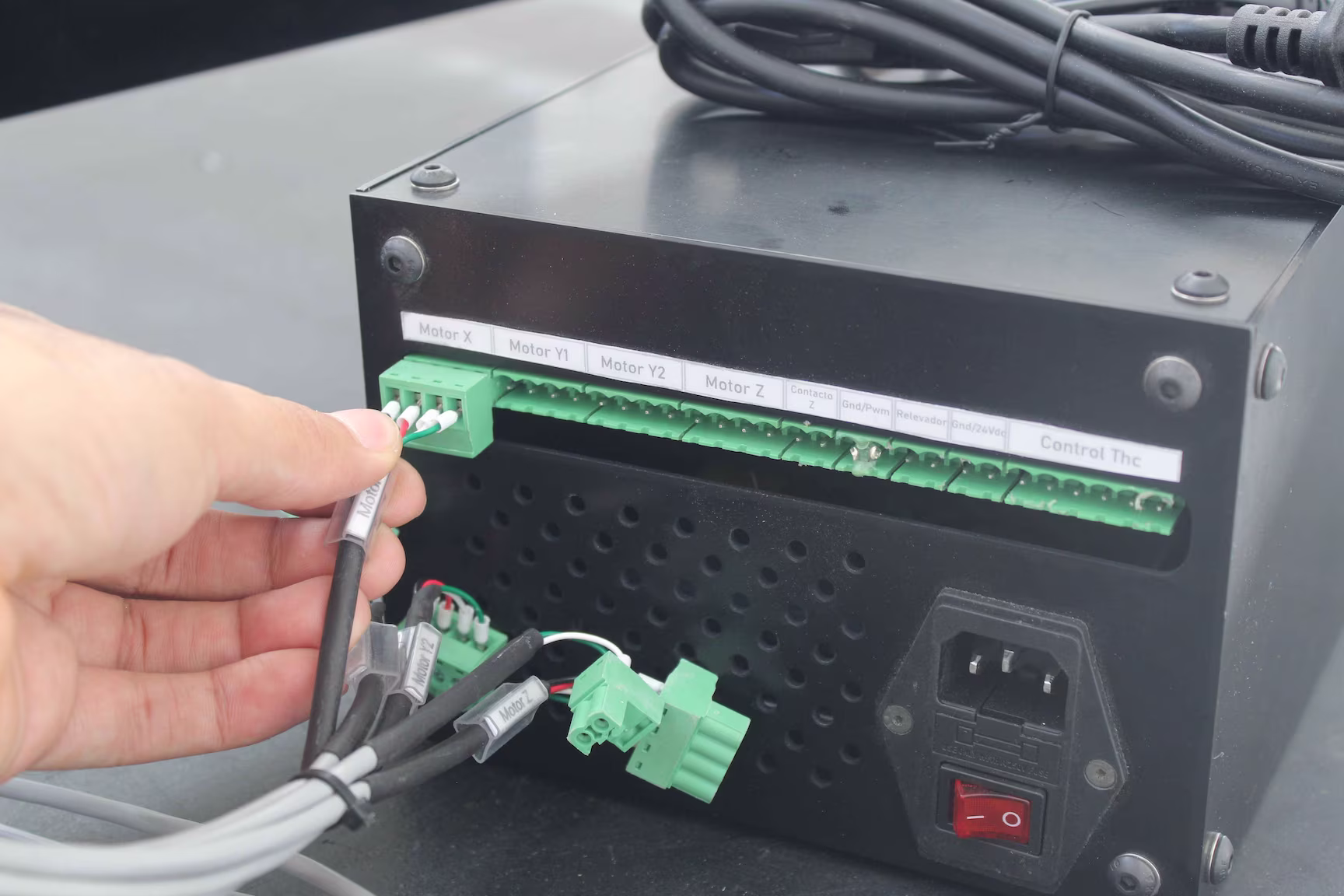

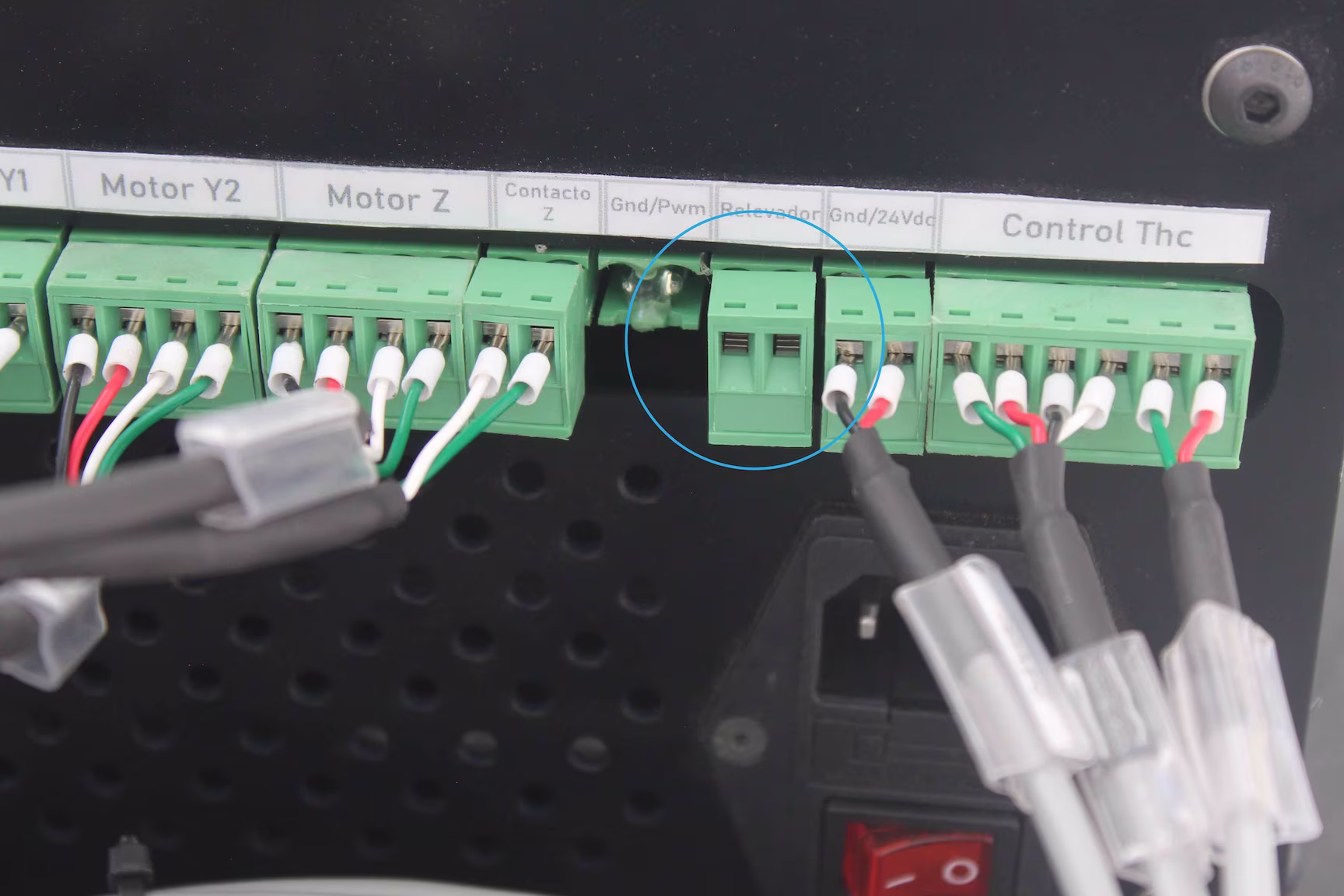

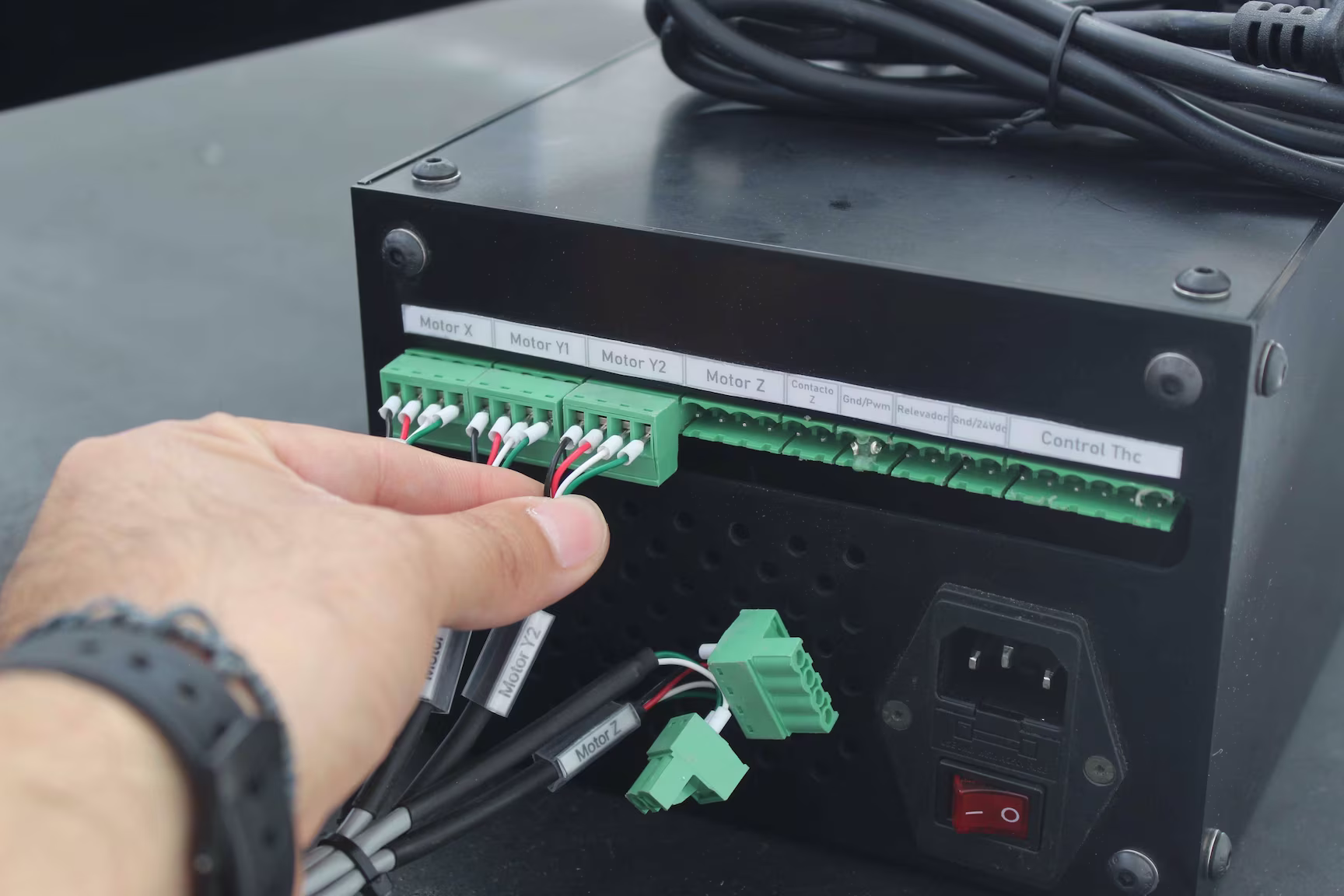

En este paso vamos a realizar la conexión del control electrónico del equipo Leo. Se realiza la instalación del gabinete del control de altura y las conexiones del controlador Sofia.

(7) Instalación y conexión de control electrónico

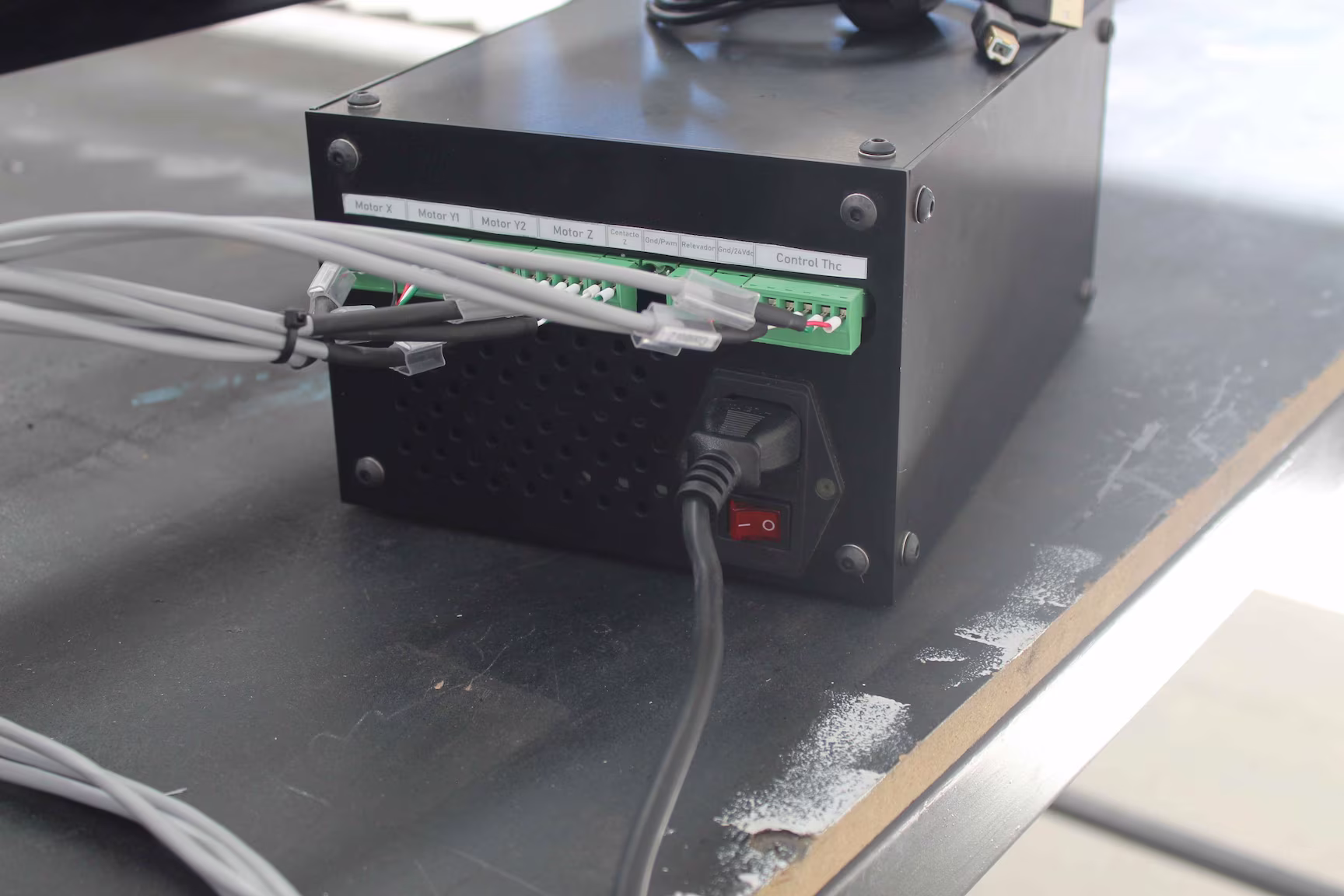

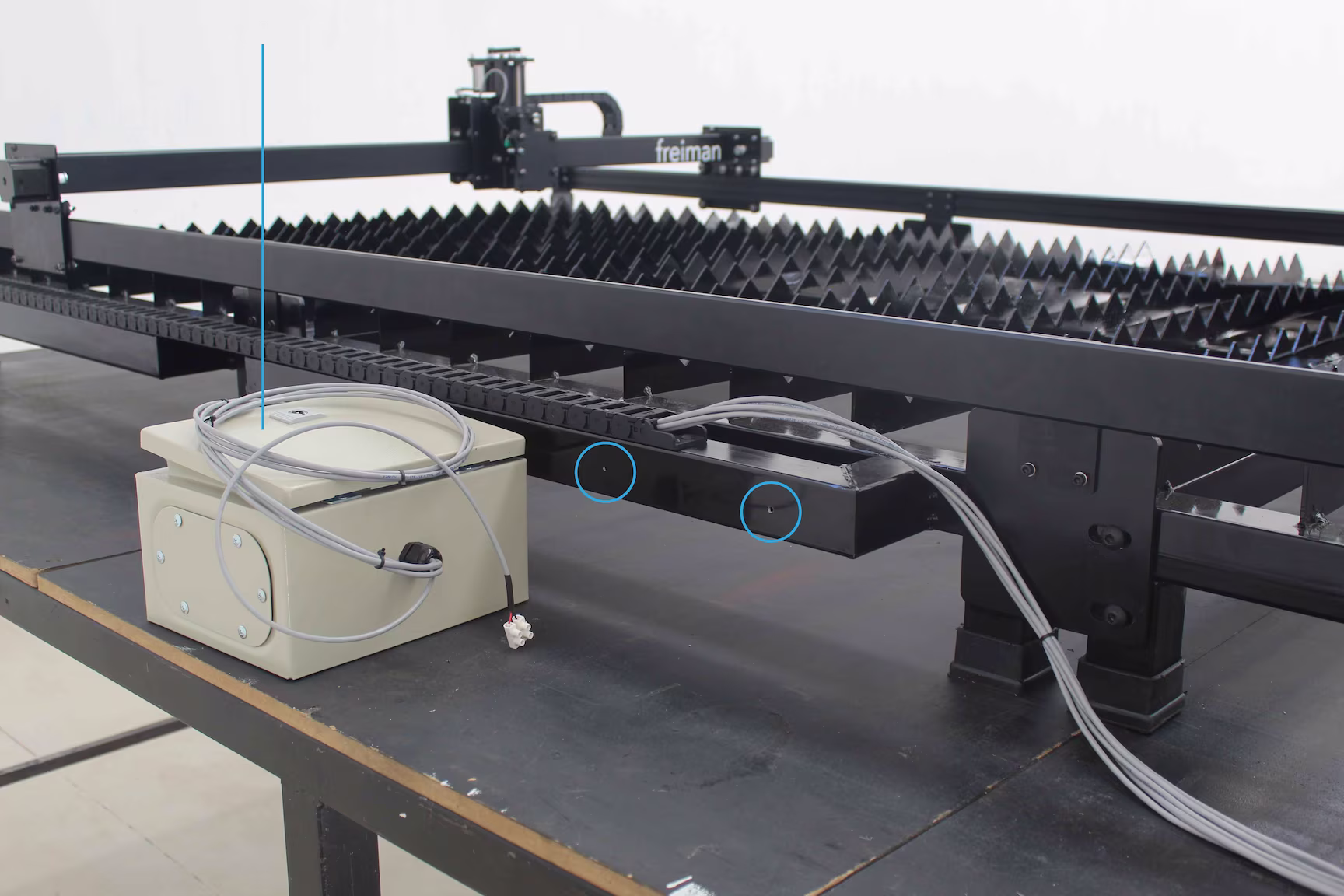

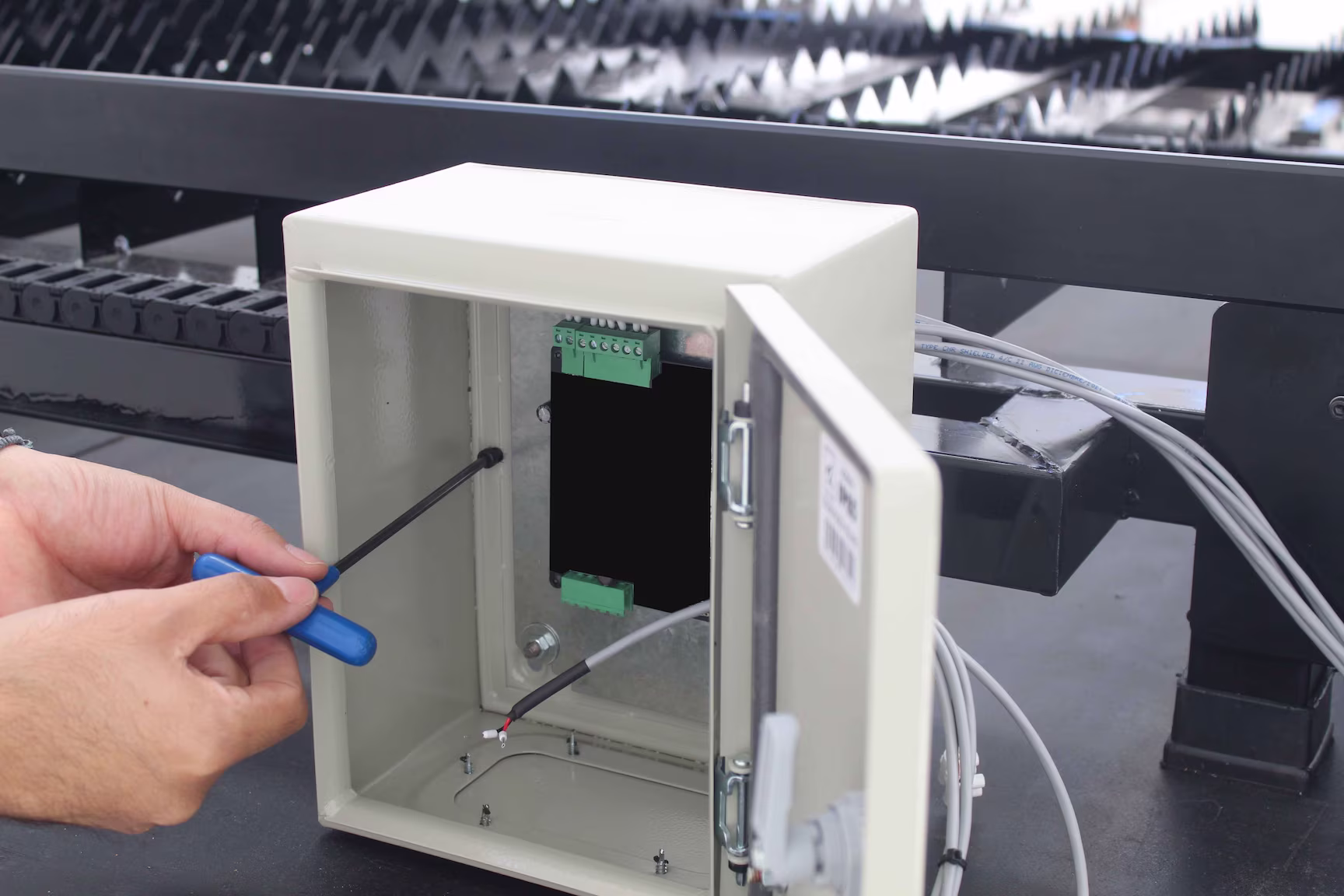

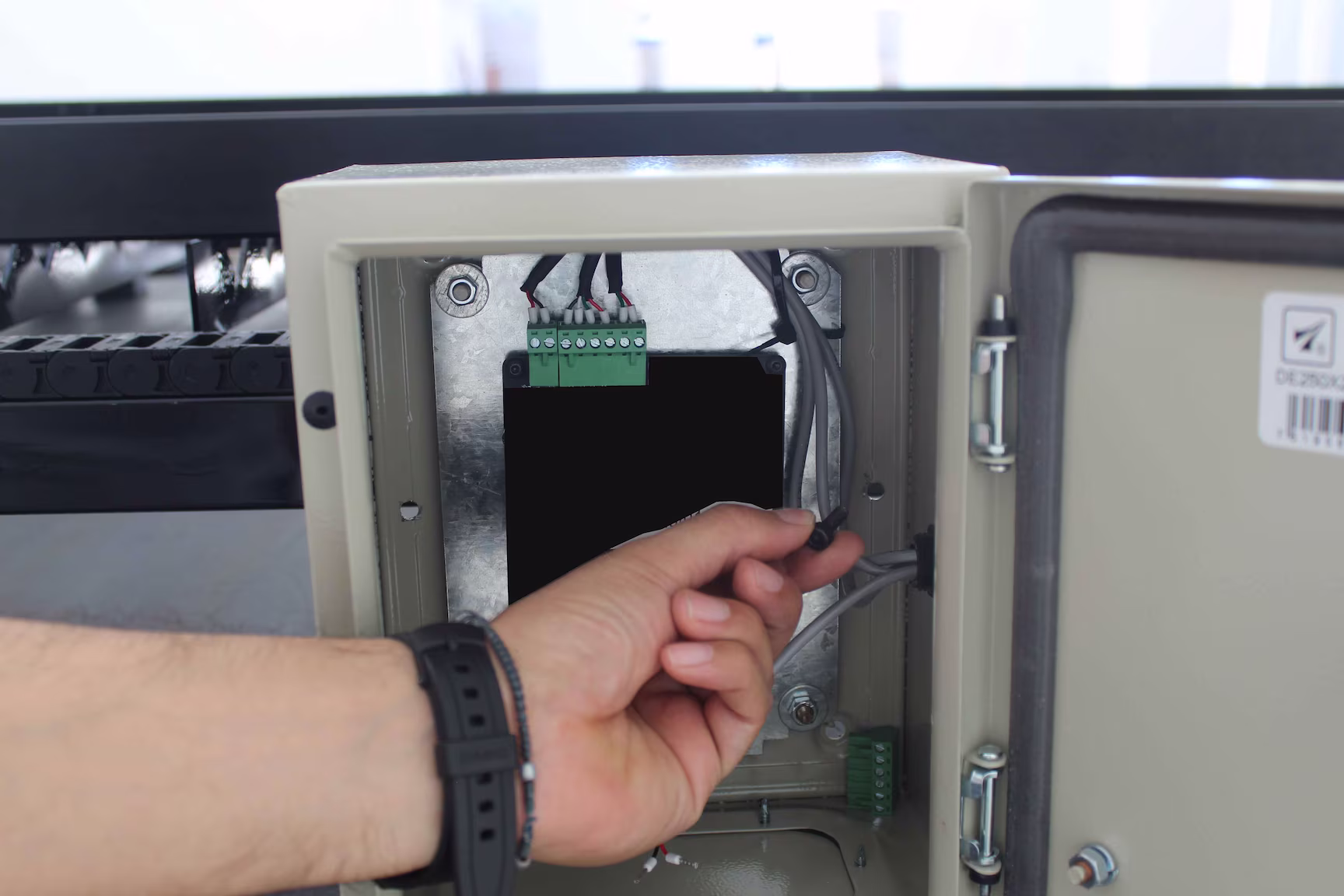

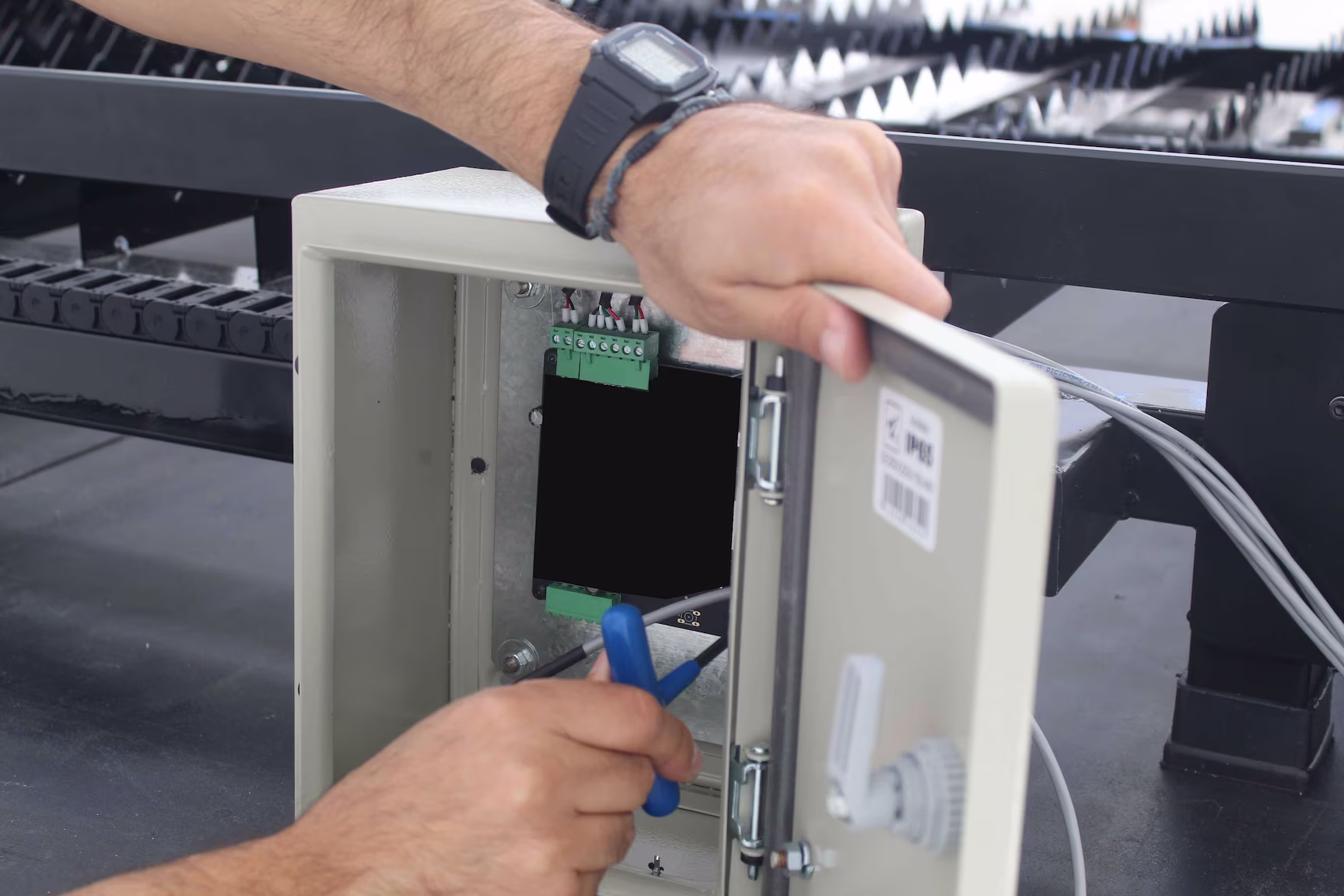

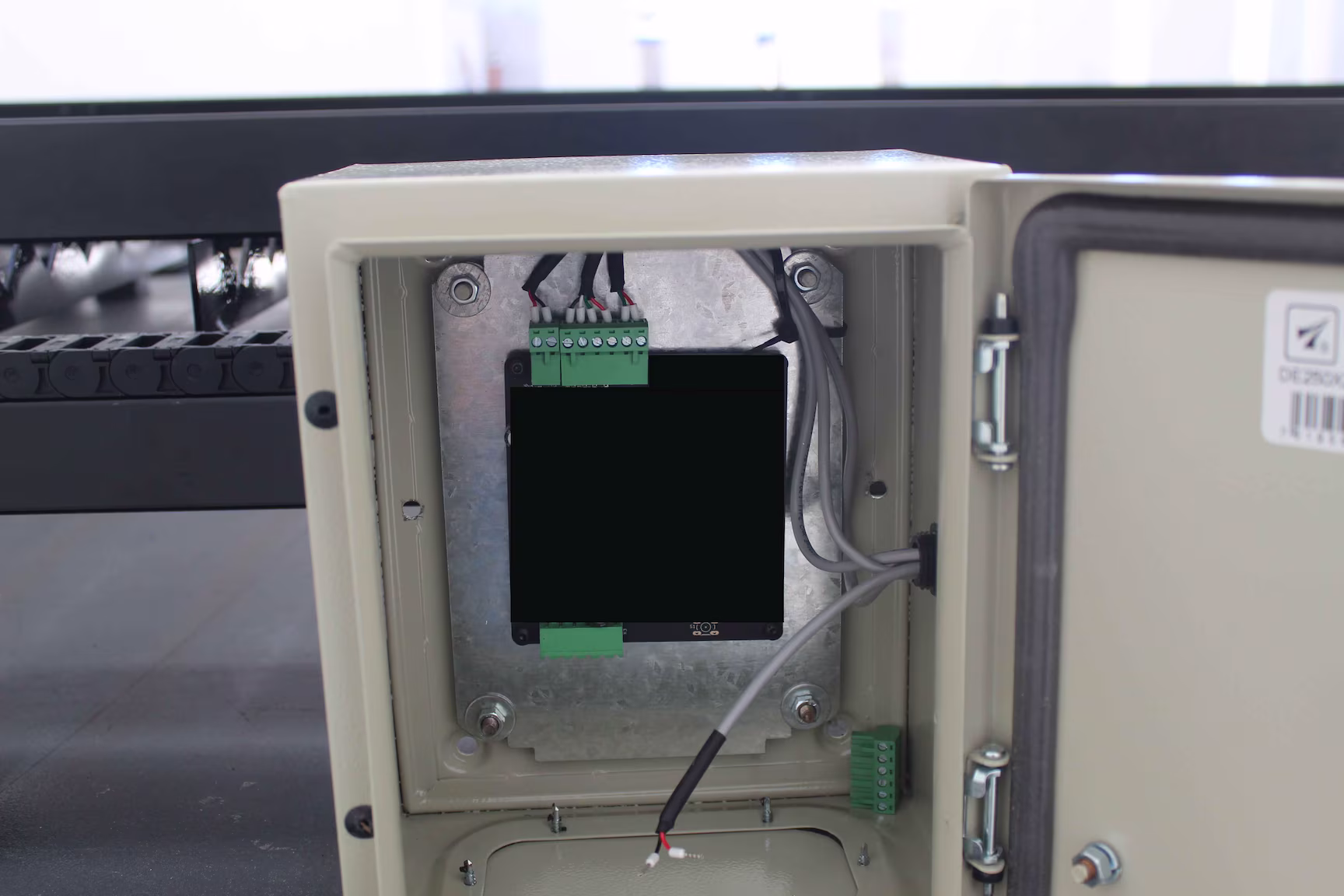

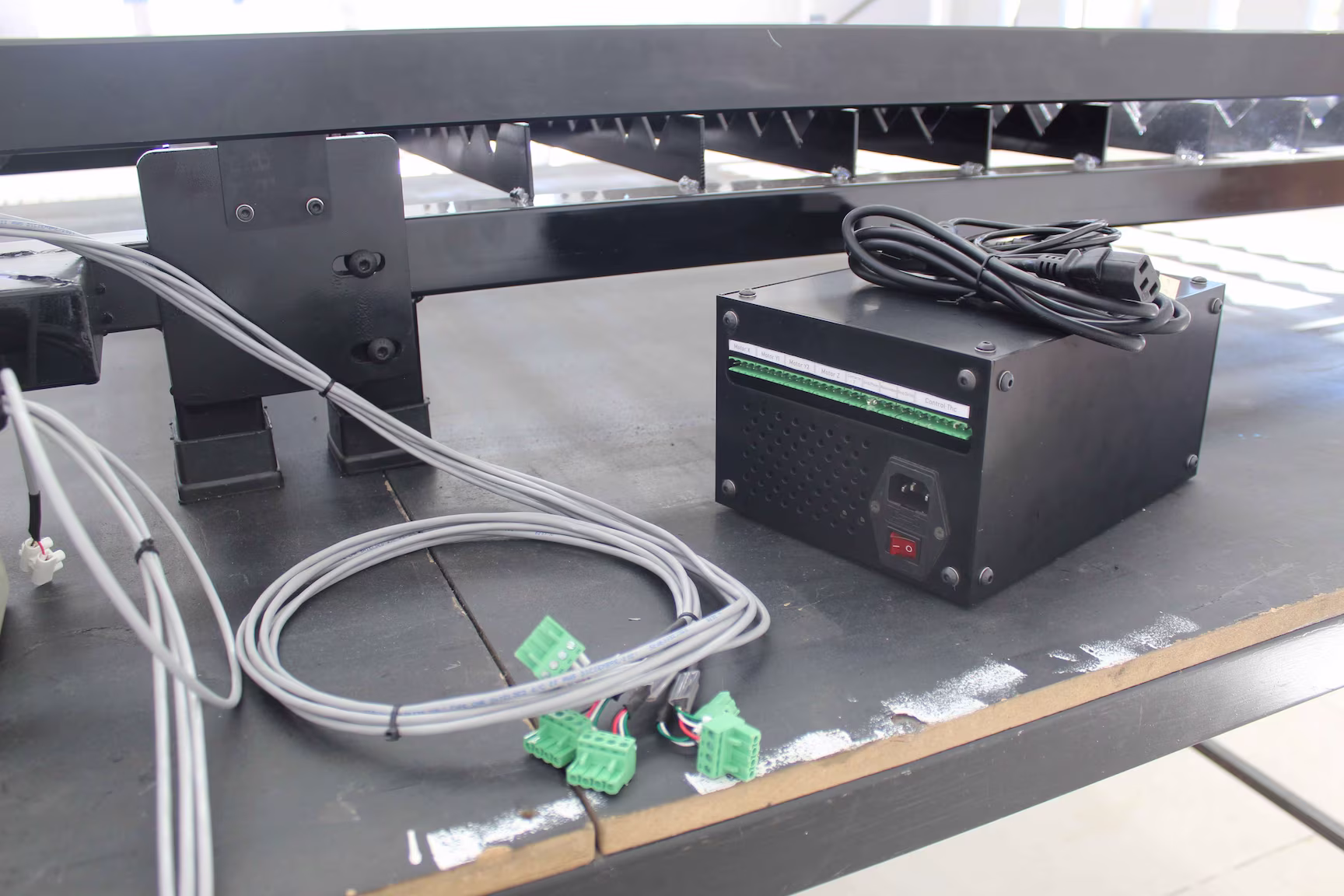

Lo primero que vamos a realizar es la instalación del gabinete del control de altura. En la siguiente imagen se muestra el gabinete y también se muestran los barrenos en donde va instalado.
Ensamble Leo 3k _ 120
Gabinete de control
de altura (THC)
Barrenos de sujeción
En las siguientes imágenes se muestra el proceso de instalación.
Ensamble Leo 3k _ 121Ensamble Leo 3k _ 123Ensamble Leo 3k _ 124Ensamble Leo 3k _ 125Ensamble Leo 3k _ 126Ensamble Leo 3k _ 127
Figura Nota
Nota

Los dos tornillos usados para la instalación del gabinete se incluyen dentro del mismo.

El siguiente paso es hacer todas las conexiones en el controlador Sofia. En la siguiente imagen se muestra el controlador Sofía y algunos de los conectores.
Ensamble Leo 3k _ 128

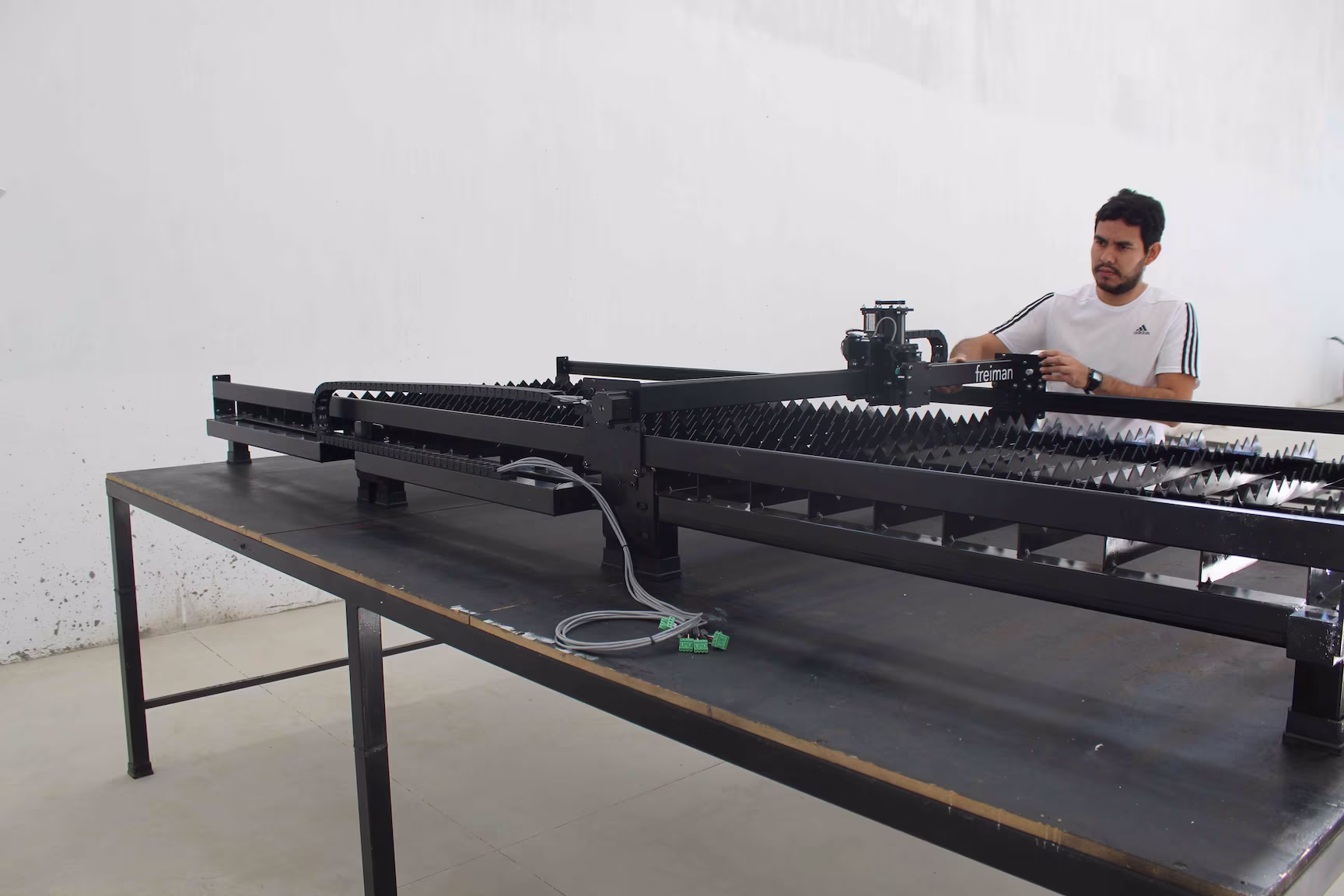

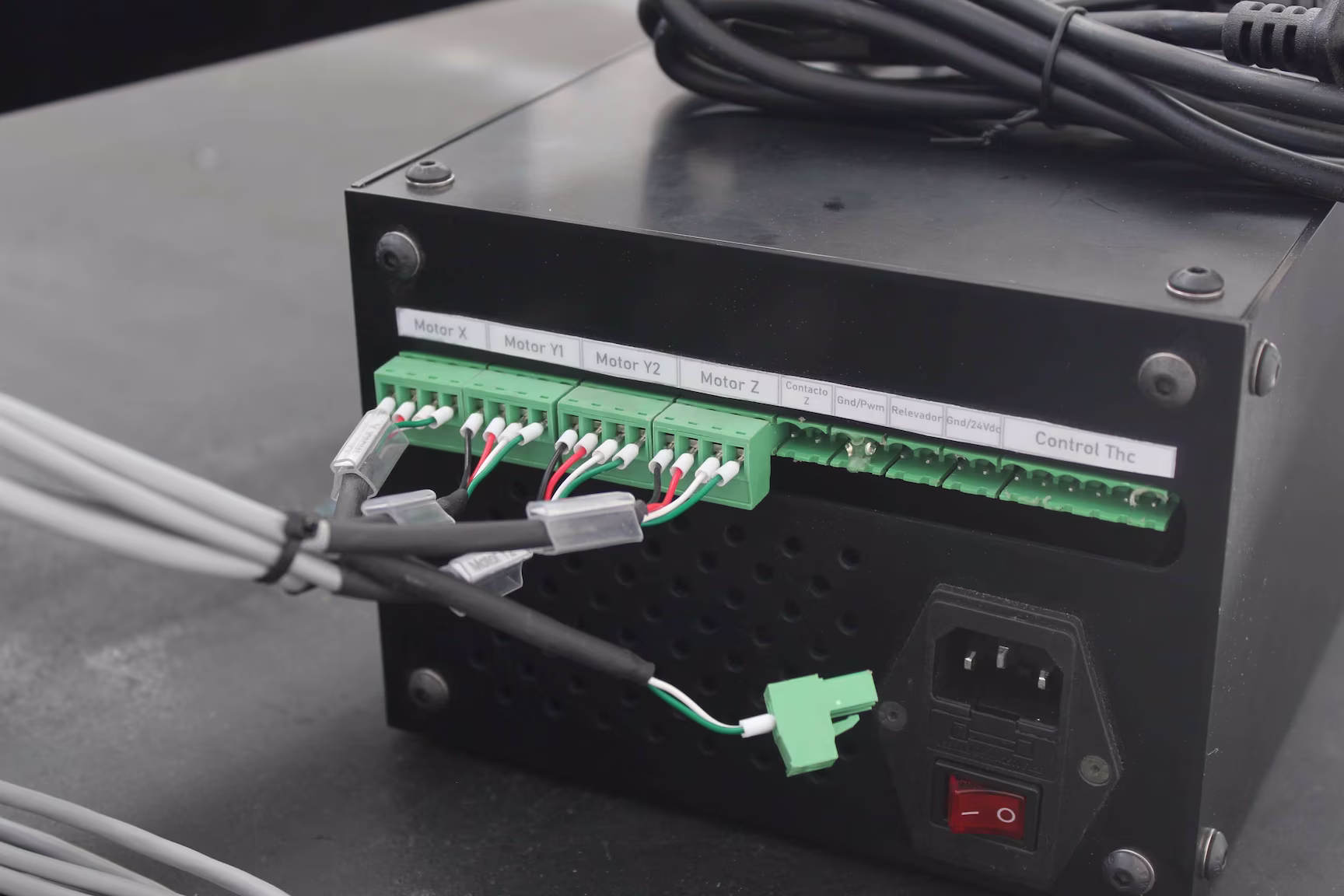

Los primeros cables que vamos a conectar son los que salen de la cadena portacables. Estos conectores son los motores (conector de 4 polos) y el contacto Z (conector de 2 polos). Cada cable está etiquetado y deberá ser colocado en su respectiva posición.

En las siguientes imágenes se muestra este proceso.
Ensamble Leo 3k _ 129Ensamble Leo 3k _ 130Ensamble Leo 3k _ 131Ensamble Leo 3k _ 132Ensamble Leo 3k _ 133
El siguiente paso es conectar las señales entre el controlador Sofia y el control de altura (THC). En la siguiente imagen se muestran dos conectores que salen del gabinete del control de altura. Estos conectores los vamos a conectar en el controlador Sofía.
Ensamble Leo 3k _ 134

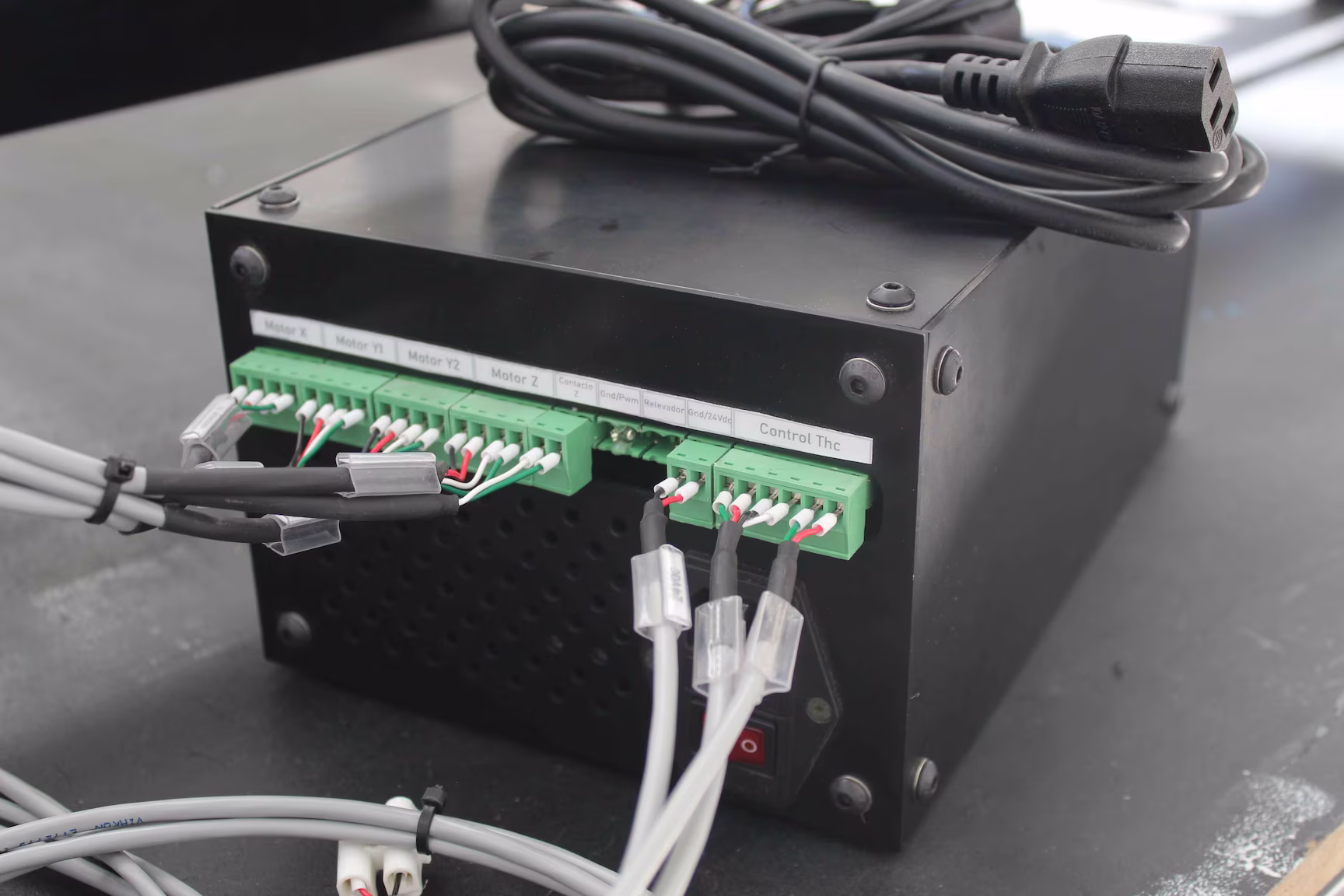

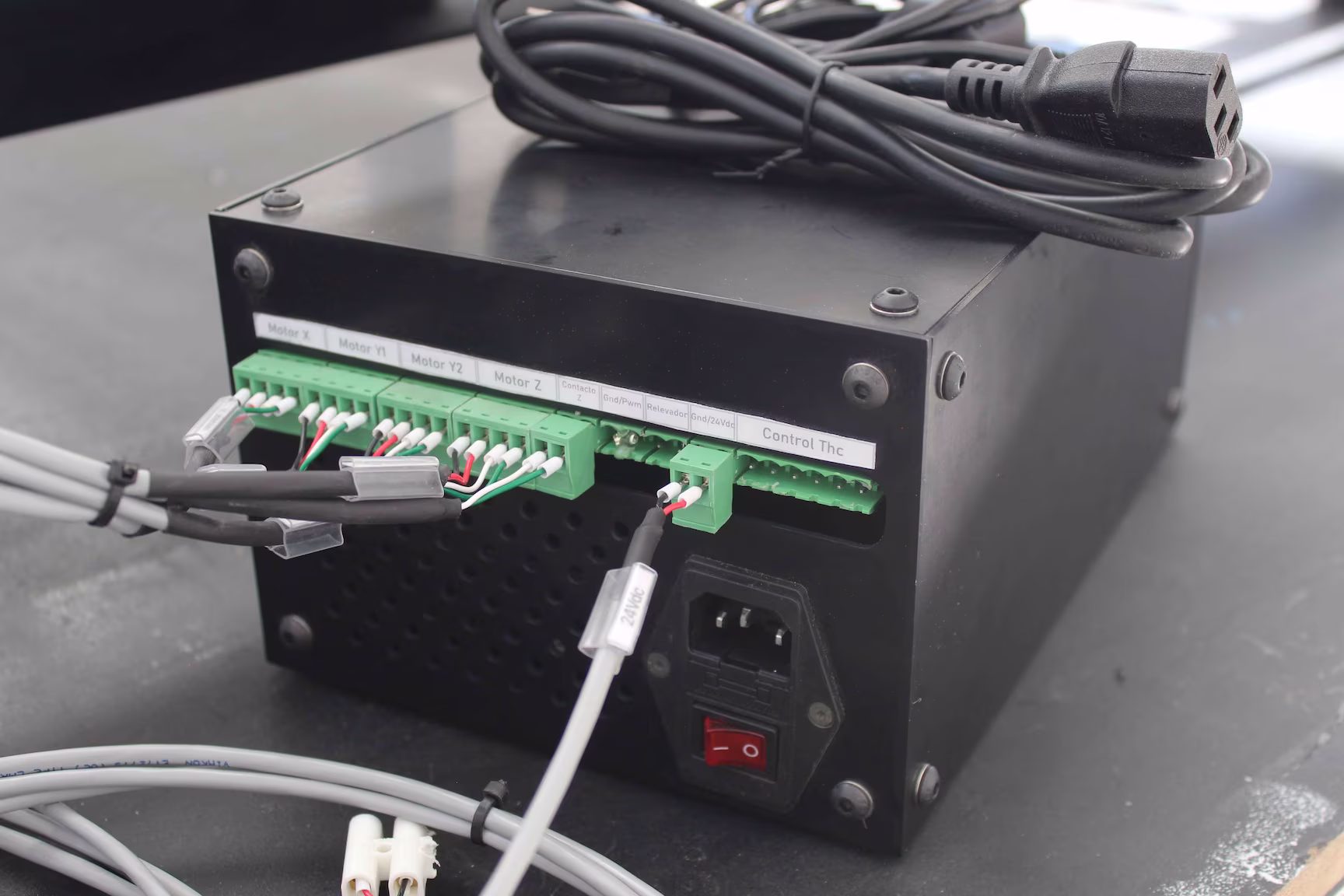

En las siguiente imágenes se muestra la conexión de estos dos conectores.
Ensamble Leo 3k _ 135Ensamble Leo 3k _ 136

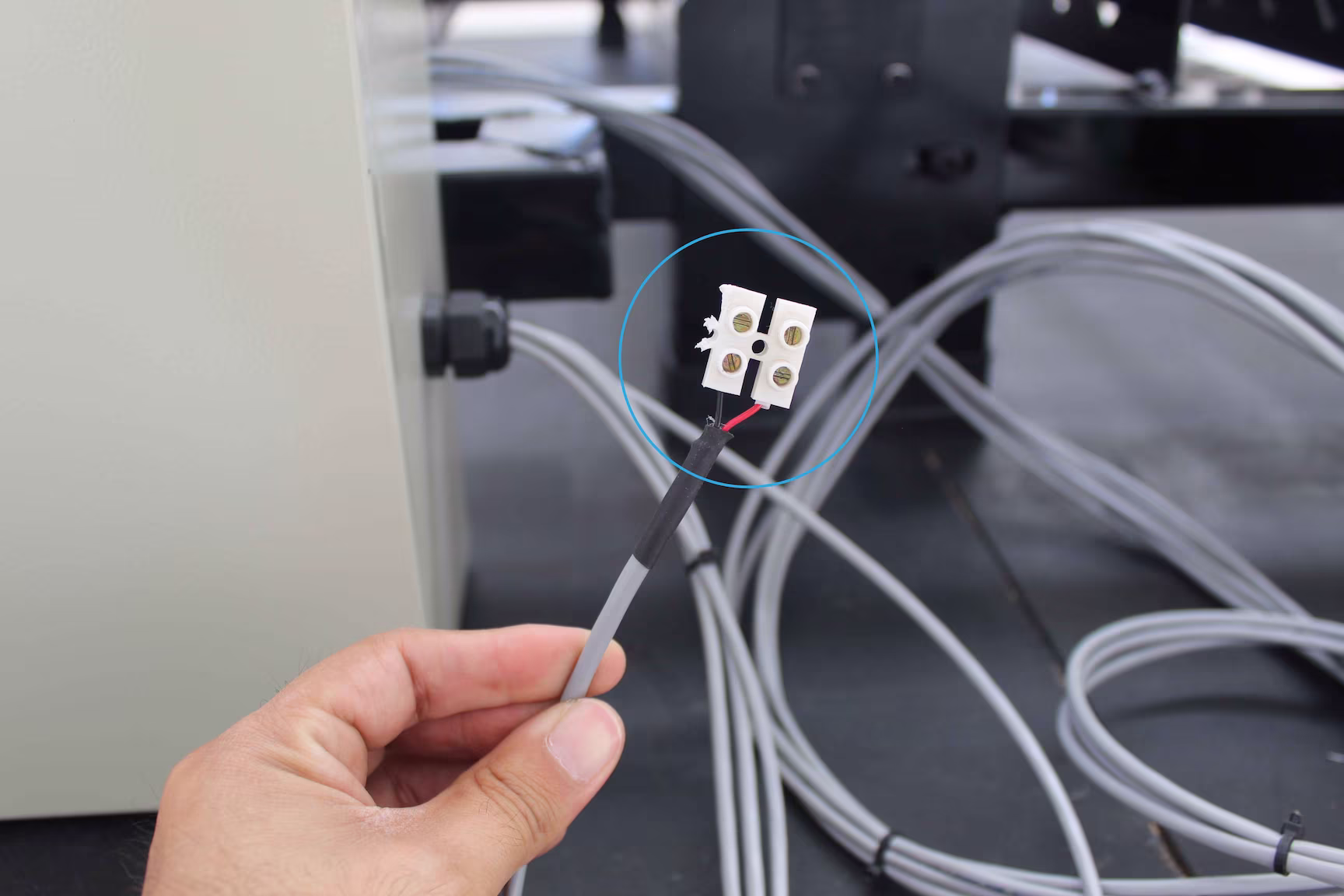

Hasta el momento tendremos dos conectores sueltos. Estos conectores se usan para la integración de algún generador de plasma. En las siguientes imágenes se muestran estos dos conectores.
Ensamble Leo 3k _ 137Ensamble Leo 3k _ 138
El siguiente paso es realizar la conexión de alimentación del controlador Sofia. En las siguientes imágenes se muestra este proceso.
Ensamble Leo 3k _ 139Ensamble Leo 3k _ 140Ensamble Leo 3k _ 141
Figura Precaución
Precaución

La alimentación del equipo Leo es a 110VAC. El uso de un voltaje diferente puede causar daños en el equipo.

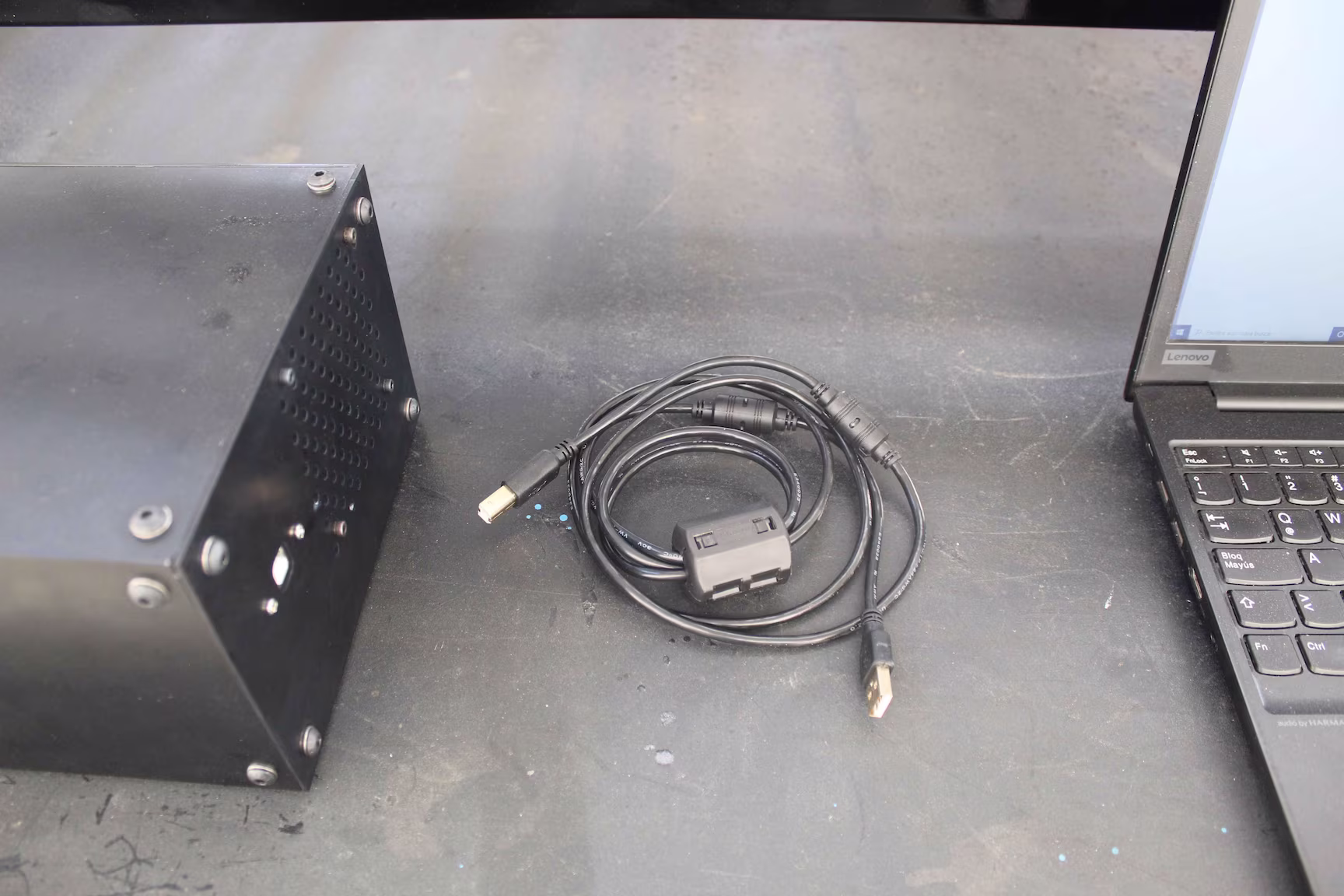

El último paso es conectar nuestro controlador Sofia a nuestra computadora. La comunicación entre el equipo Leo y la computadora se realiza por medio de cable USB. En la siguientes imágenes se muestra la conexión entre los equipos.
Ensamble Leo 3k _ 178

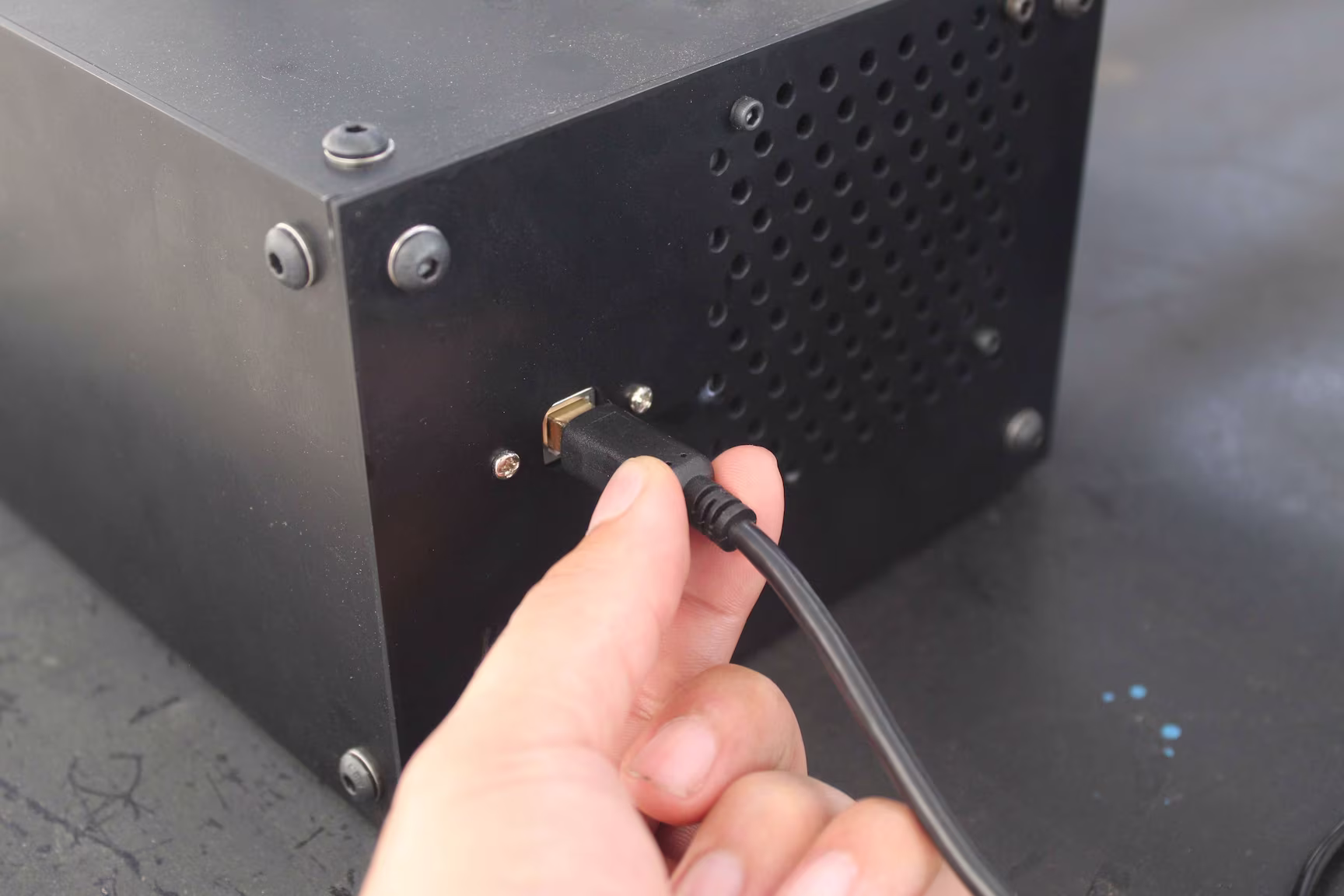

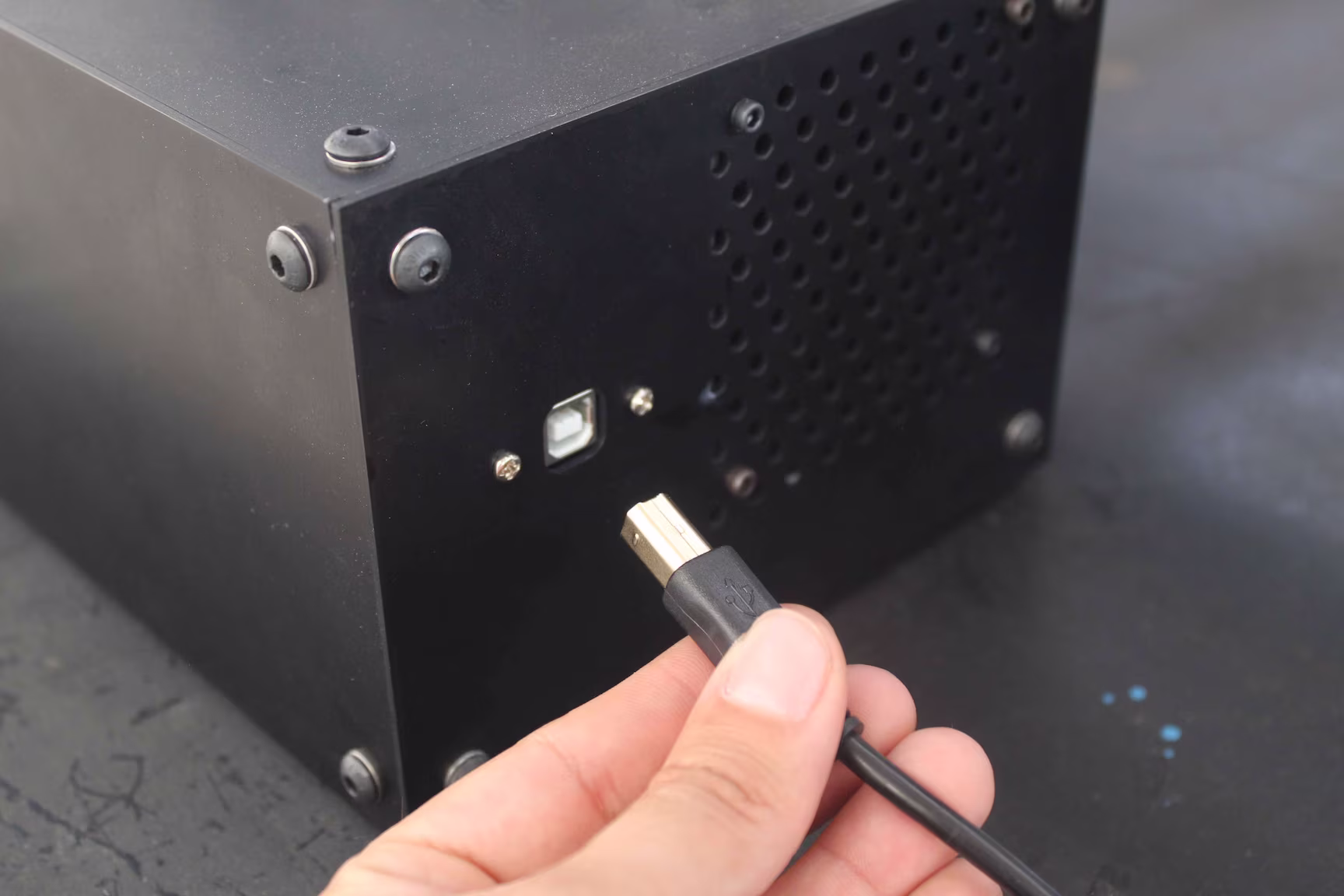

En las siguientes imágenes se muestra el proceso de conexión al controlador Sofía.
Ensamble Leo 3k _ 179Ensamble Leo 3k _ 180

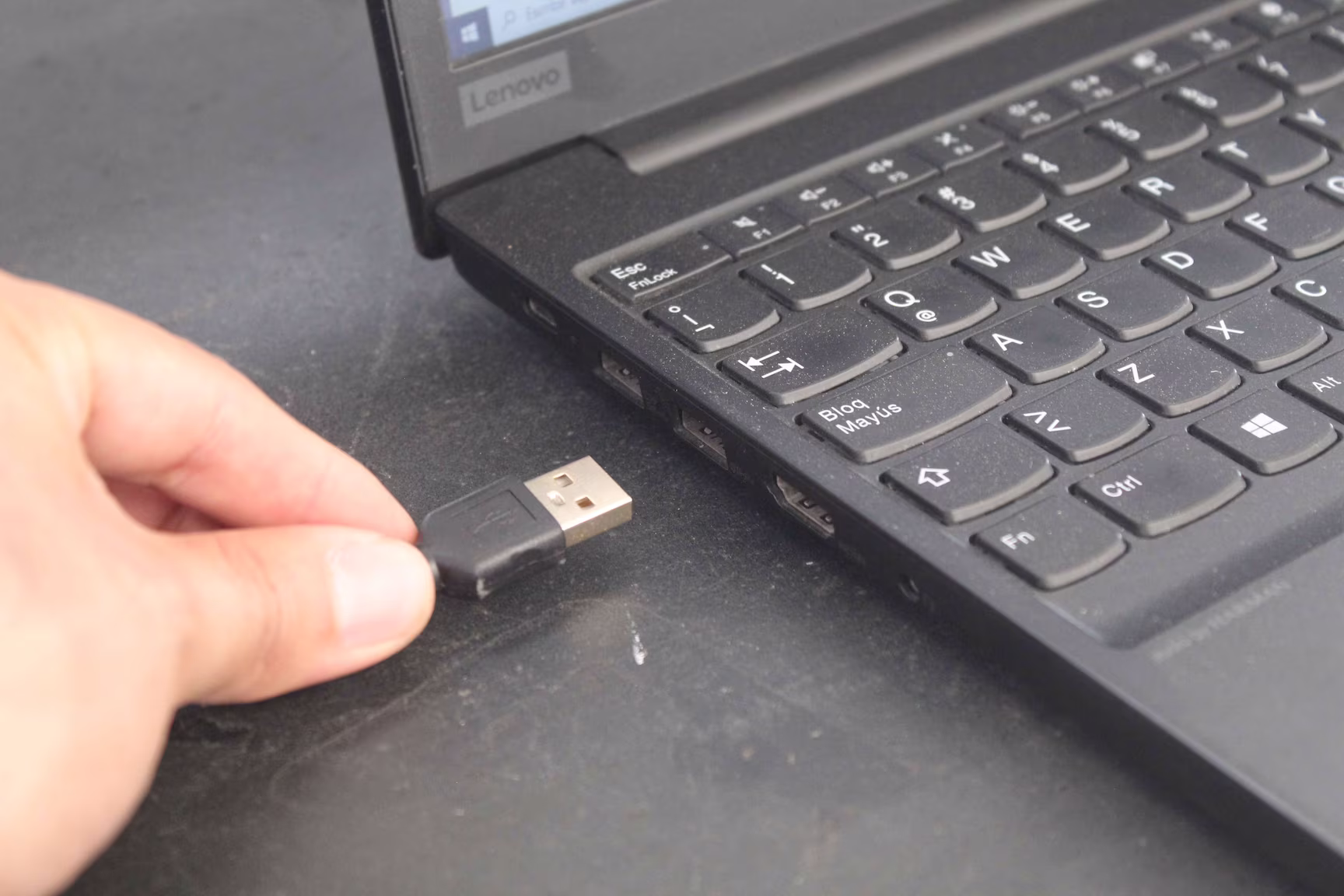

En las siguientes imágenes se muestra el proceso de conexión a la computadora.
Ensamble Leo 3k _ 181Ensamble Leo 3k _ 182
Figura Nota
Nota

El cable de USB deberá ser el proporcionado por Freiman, sin cambio ni modificación alguna en él. Realizar algún cambio puede ocasionar problemas de comunicación.

Tercer paso. Instalación de base para anocha y antorcha

En este paso vamos a instalar la base para antorcha.
Figura Nota
Nota

La base que se incluye en el equipo Leo es única. No se realizan cambios ni modificaciones. Si algún modelo de antorcha no es compatible o no queda ajustada, usted deberá hacer el ajuste correspondiente, usar algún tipo de adaptador o lo que se requiera, para poder colocar su antorcha.

(8) Instalación de soporte para antorcha

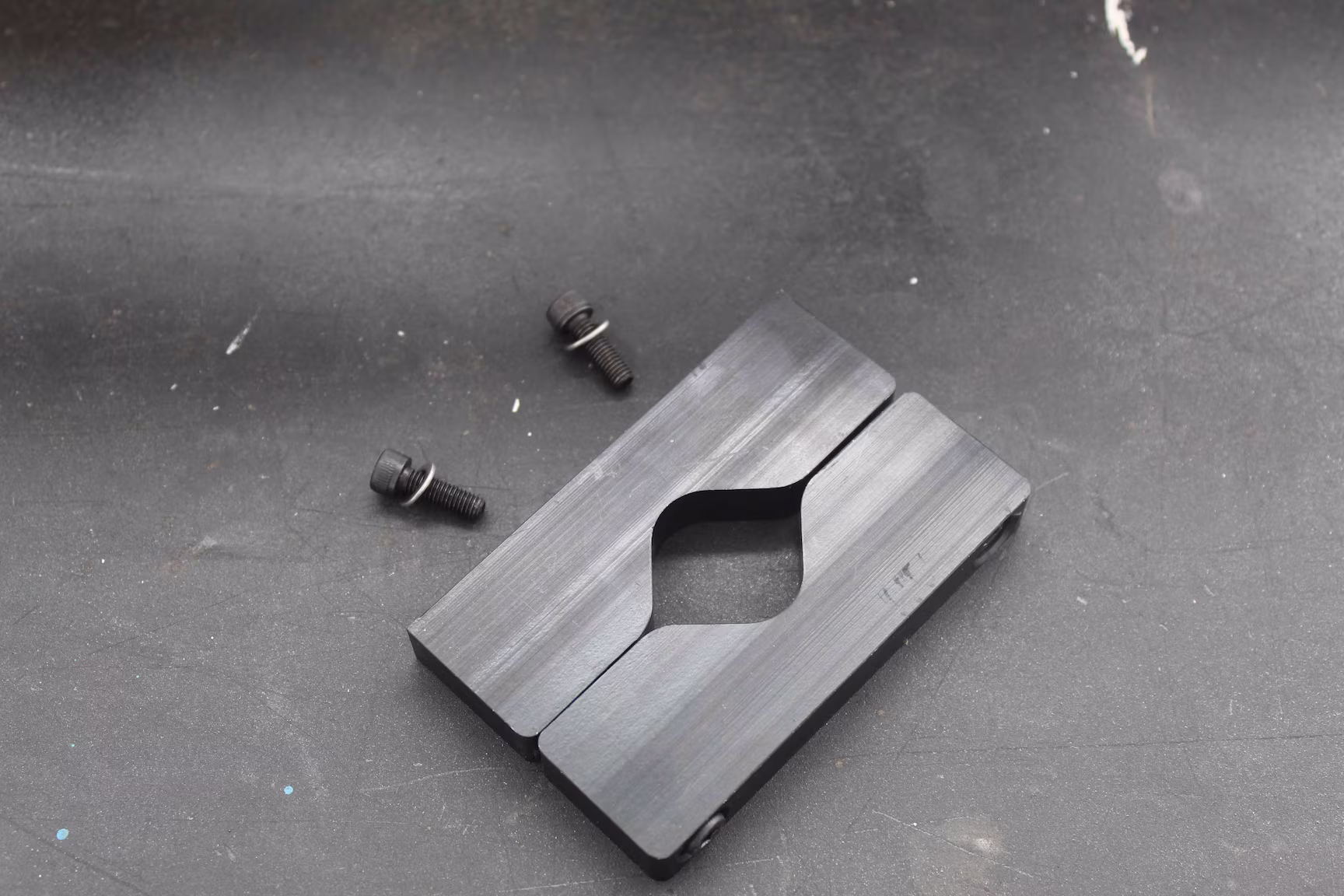

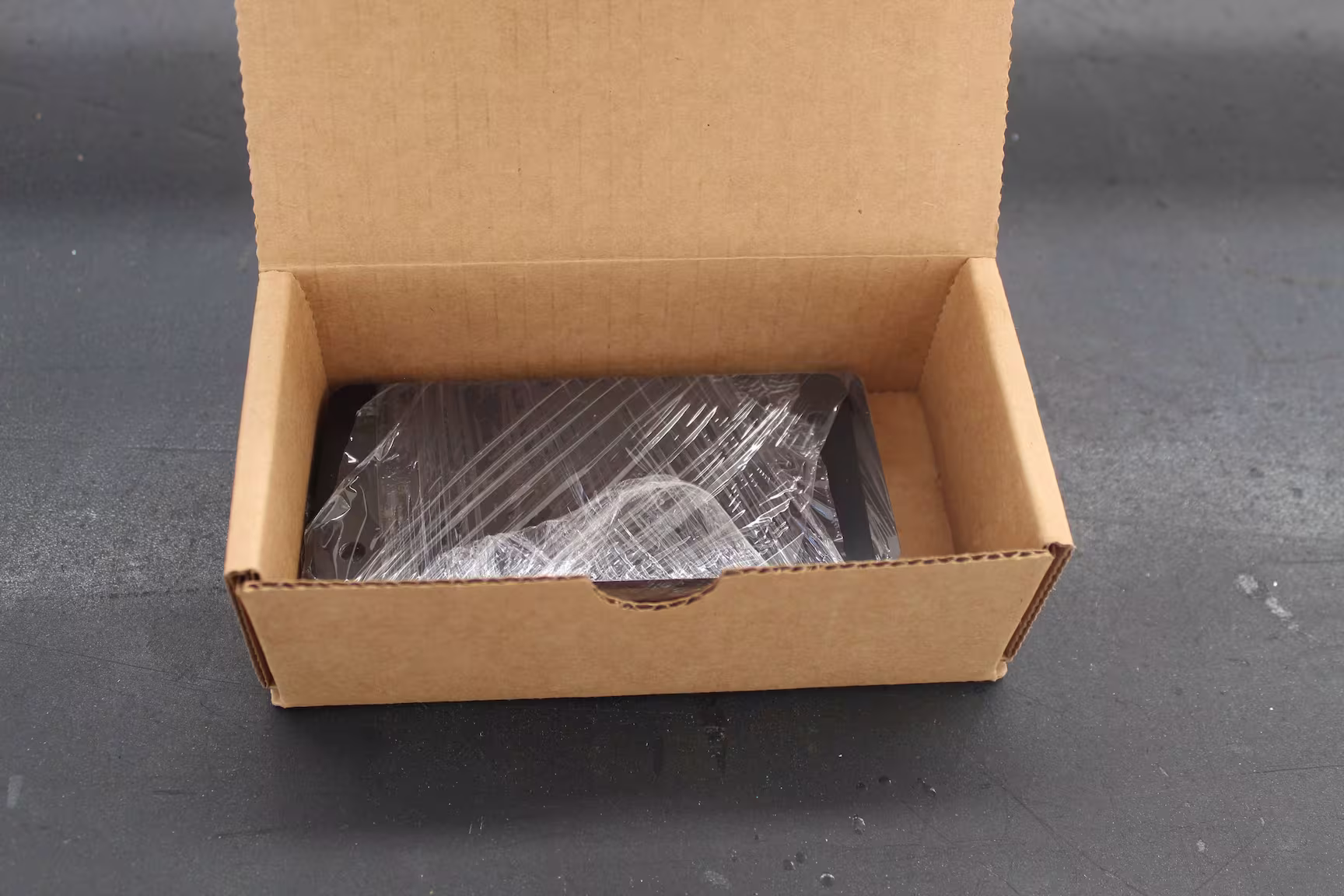

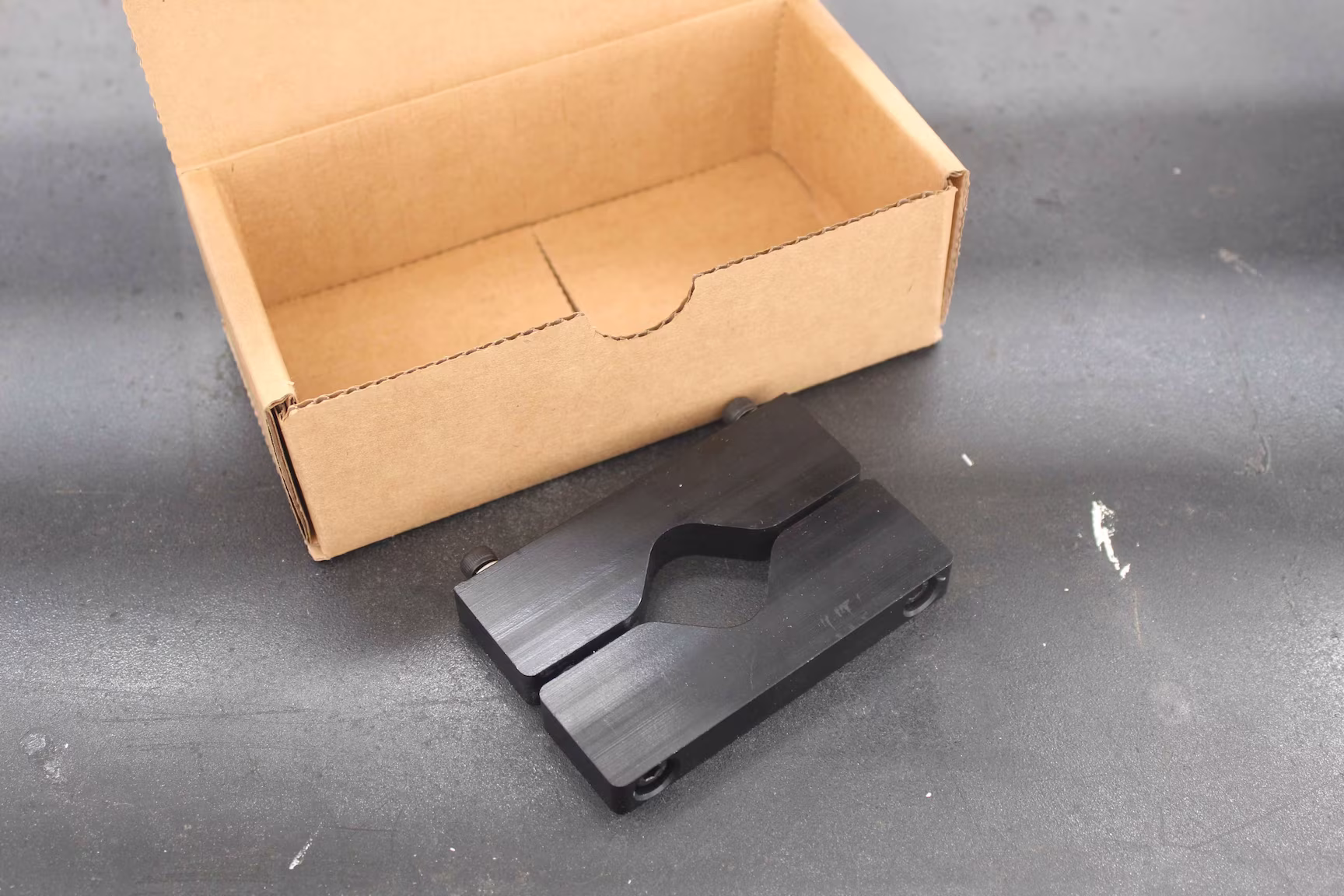

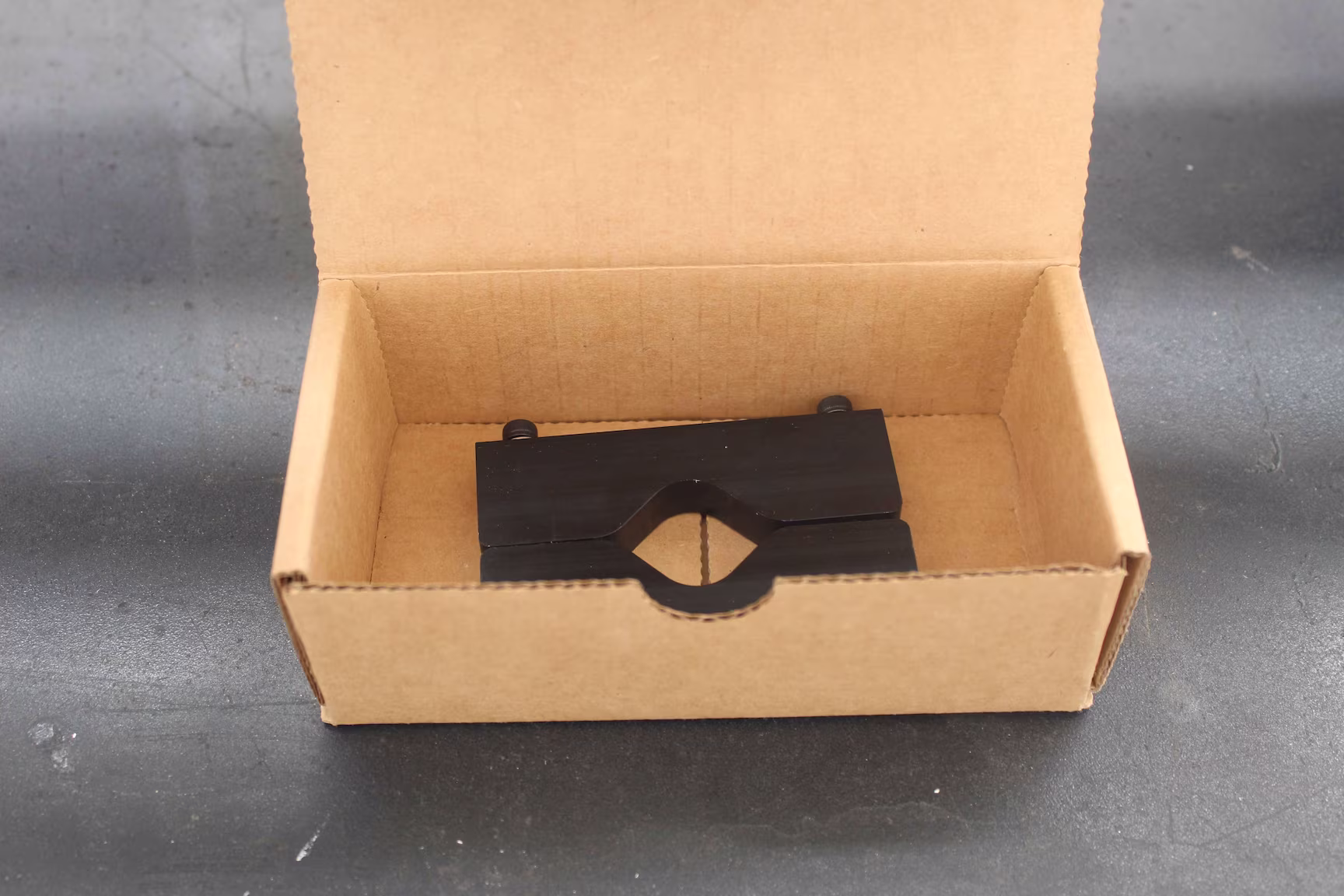

En las siguientes imágenes se muestra la base para antorcha.
Ensamble Leo 3k _ 184Ensamble Leo 3k _ 185Ensamble Leo 3k _ 186

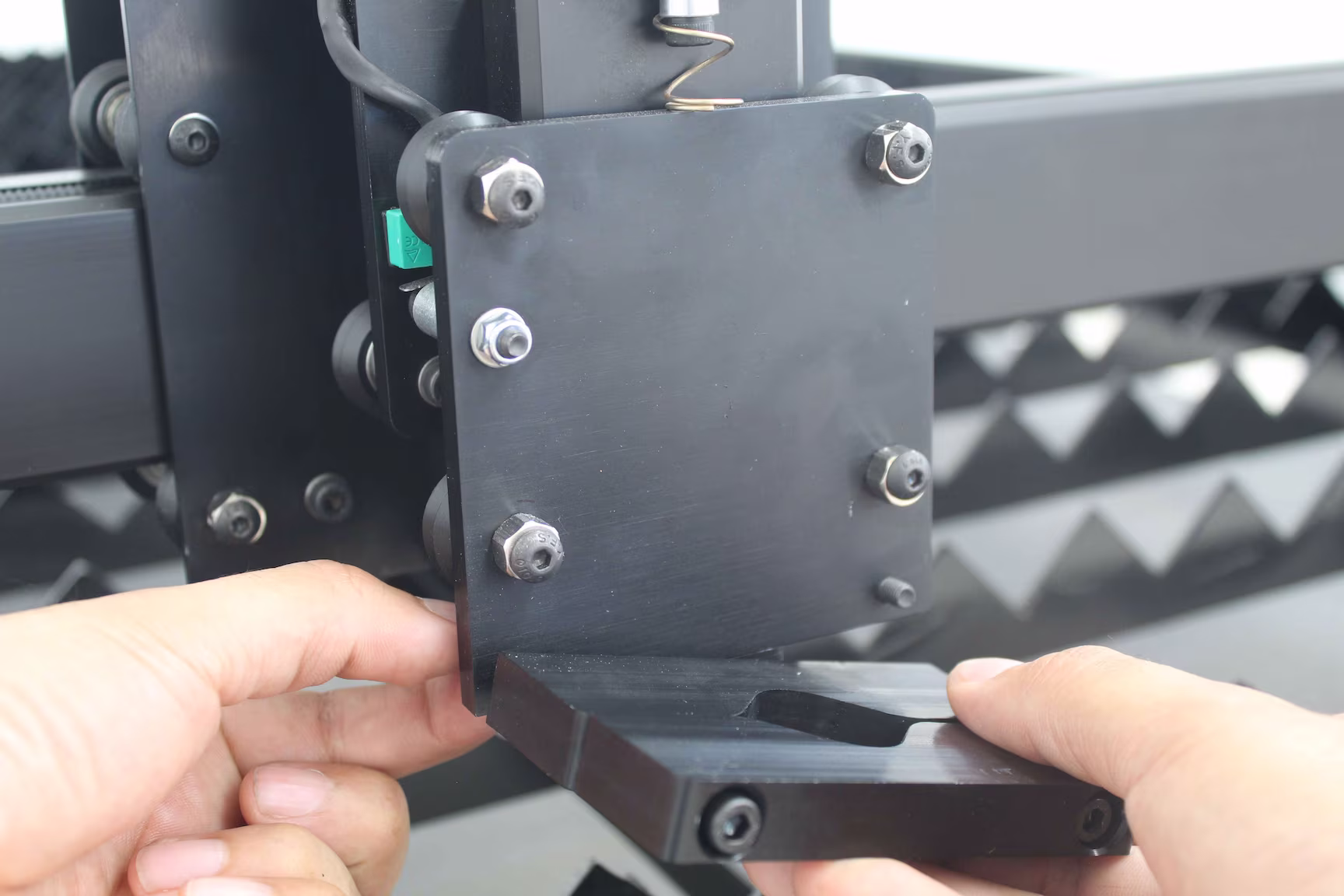

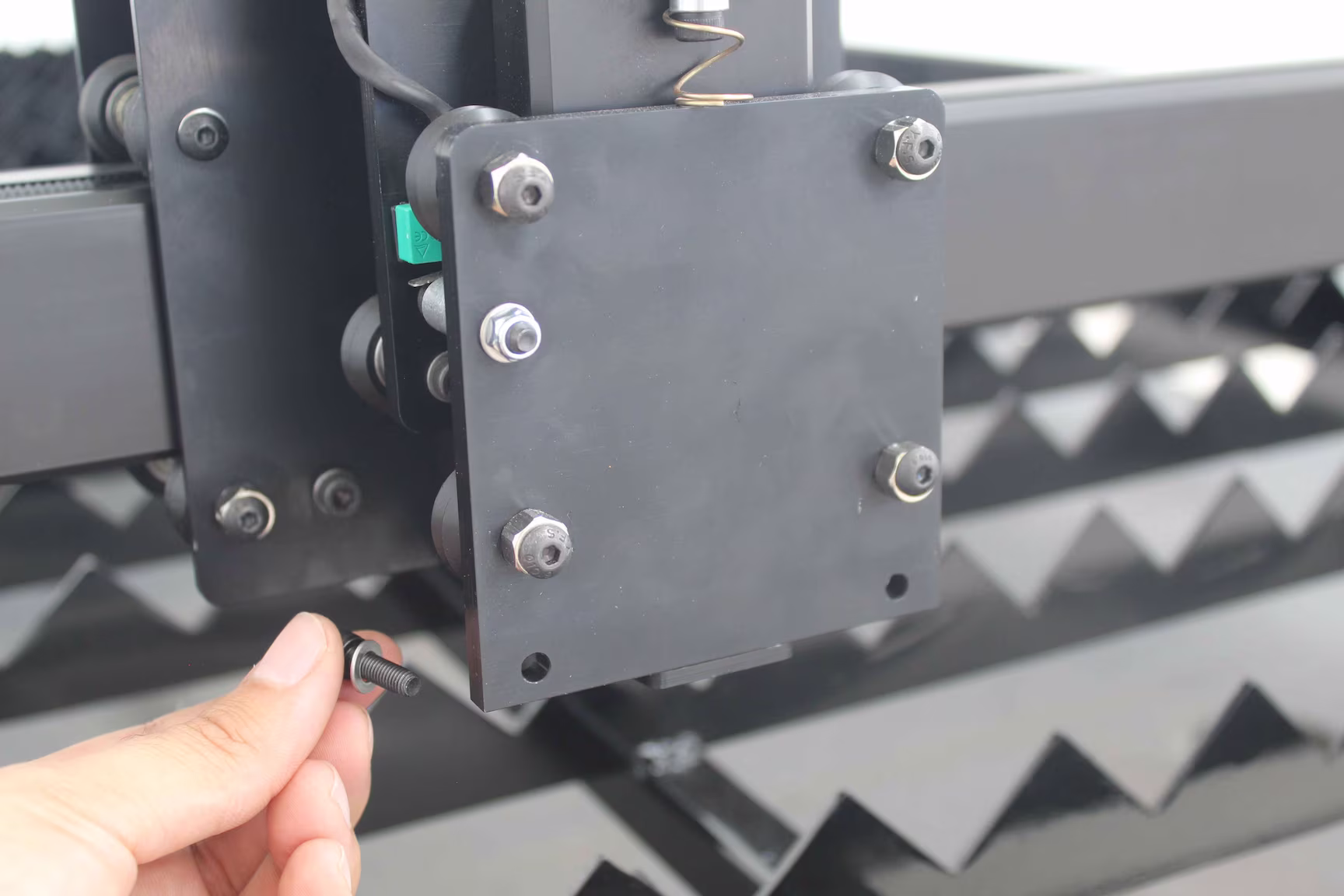

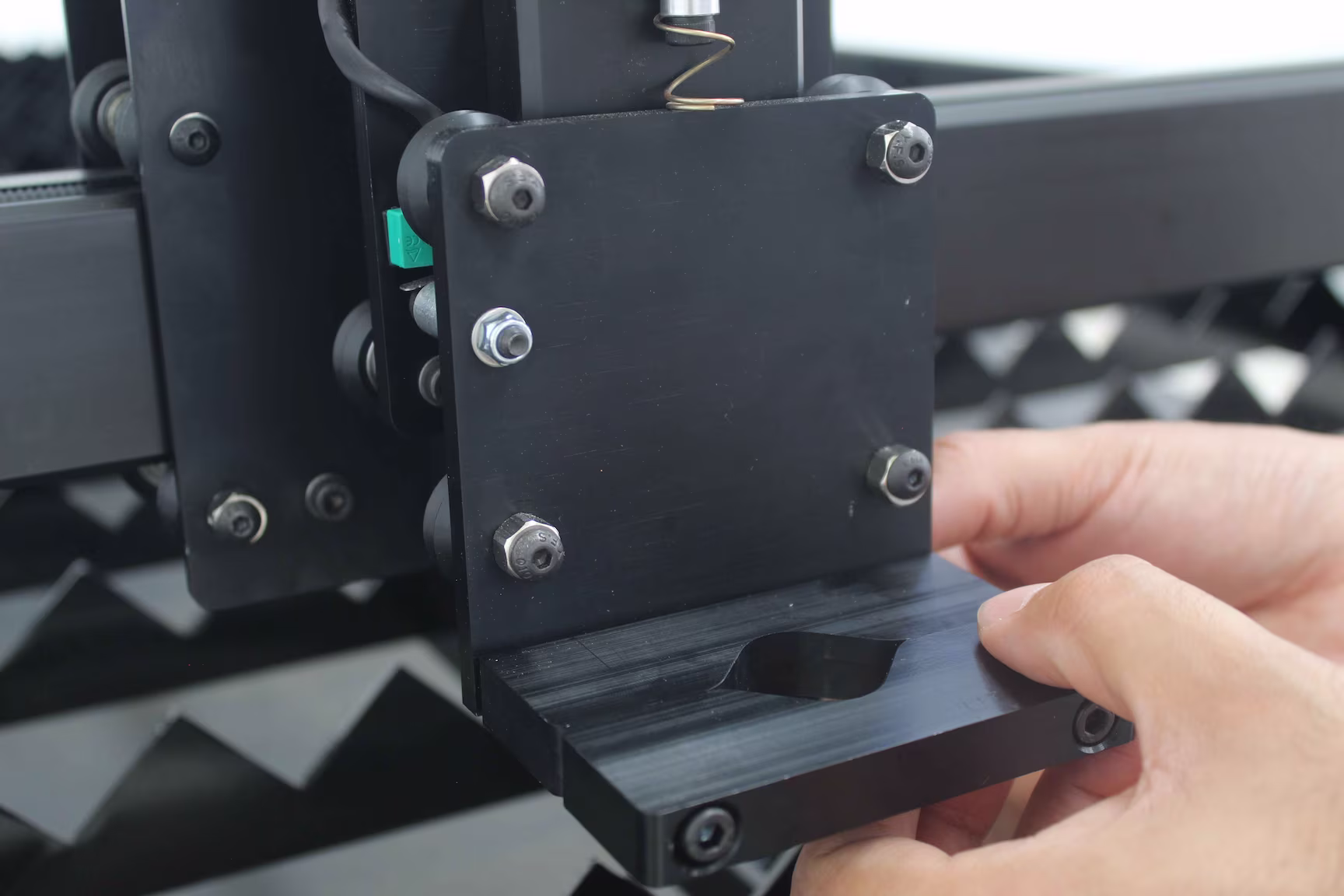

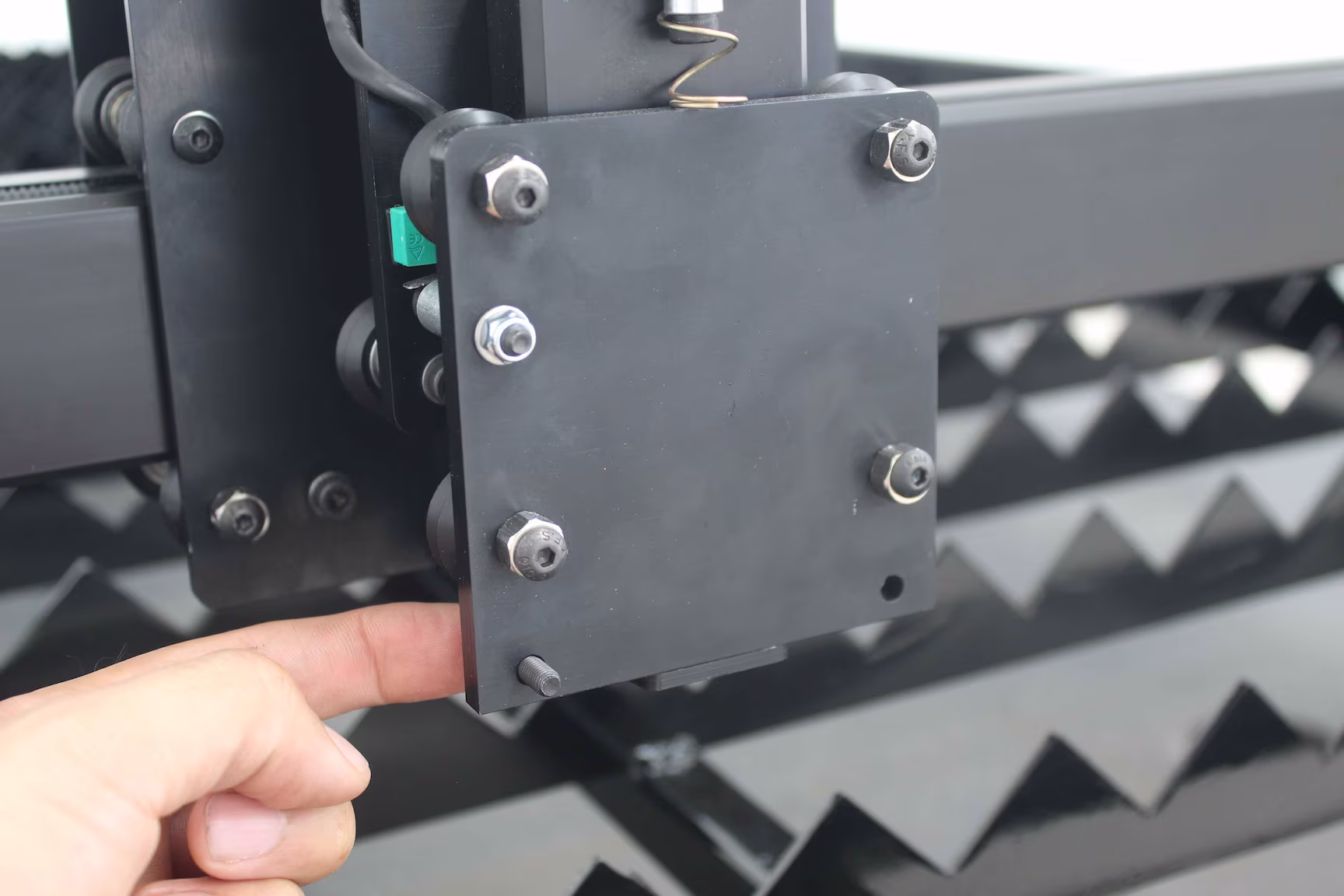

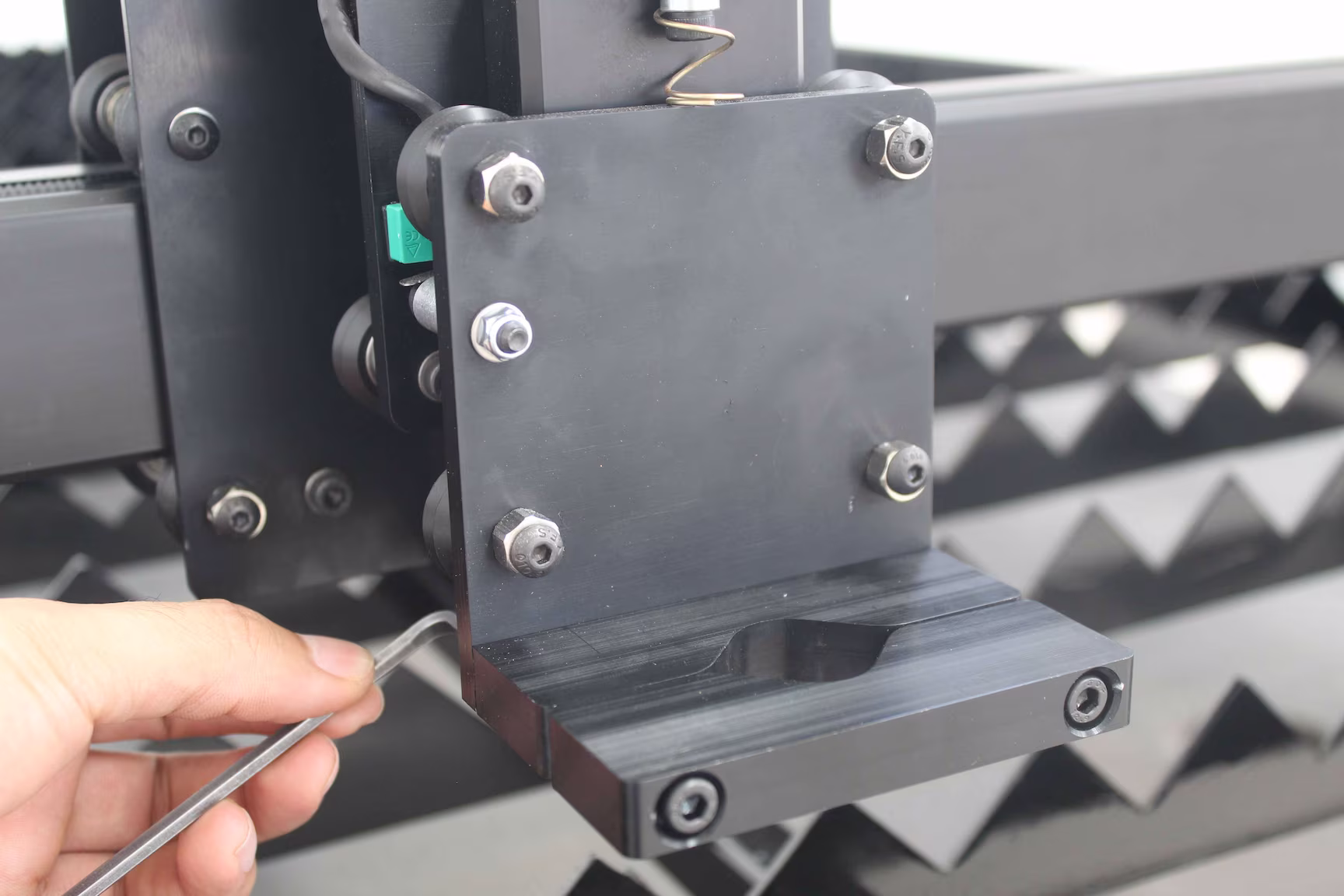

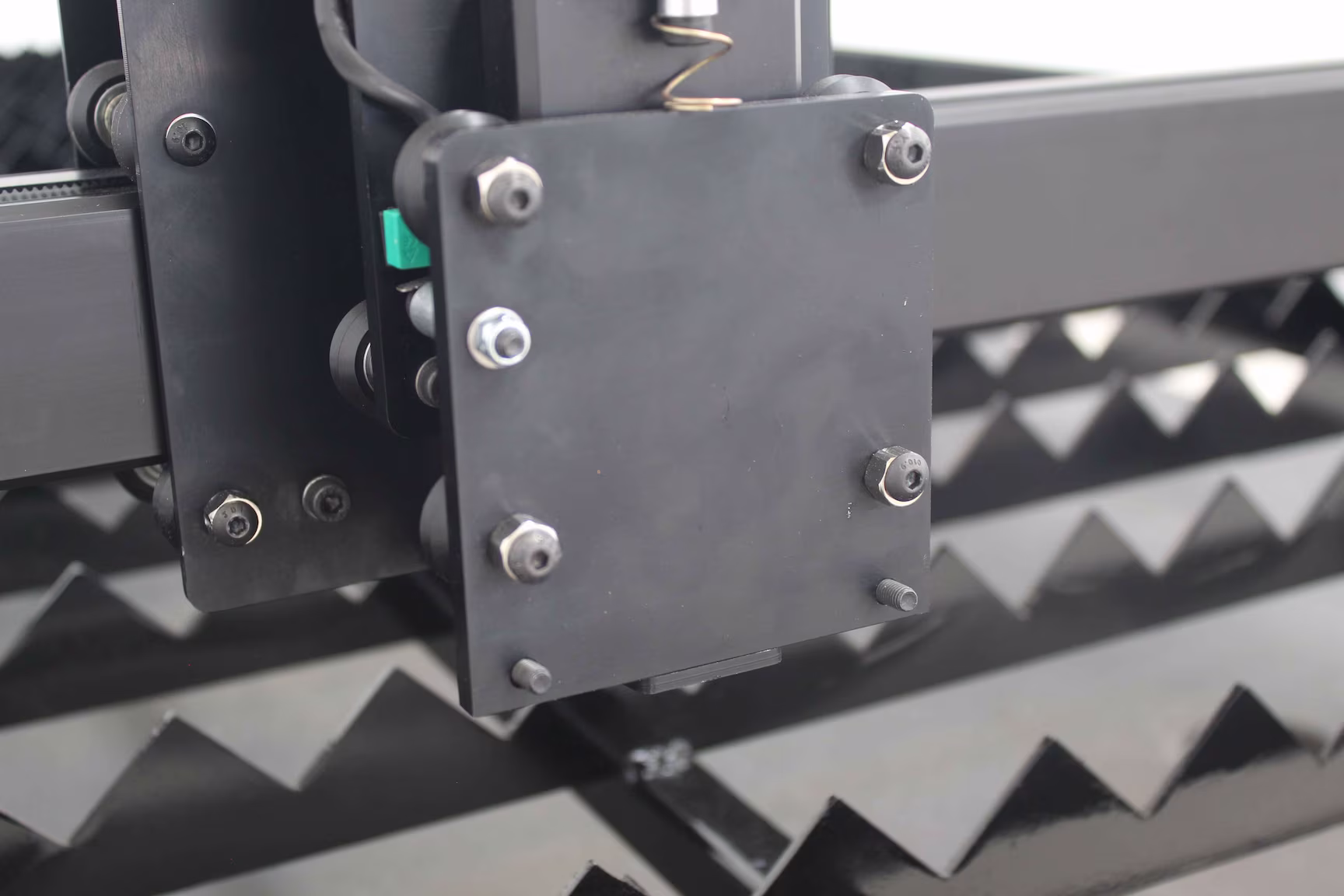

El proceso de instalación es muy sencillo. Lo único que debemos hacer es atornillar el soporte para antorcha a la placa del eje Z. En las siguientes imágenes se muestra el proceso.
Ensamble Leo 3k _ 187Ensamble Leo 3k _ 188Ensamble Leo 3k _ 189Ensamble Leo 3k _ 190Ensamble Leo 3k _ 191Ensamble Leo 3k _ 192

(9) Colocación y conexión de antorcha

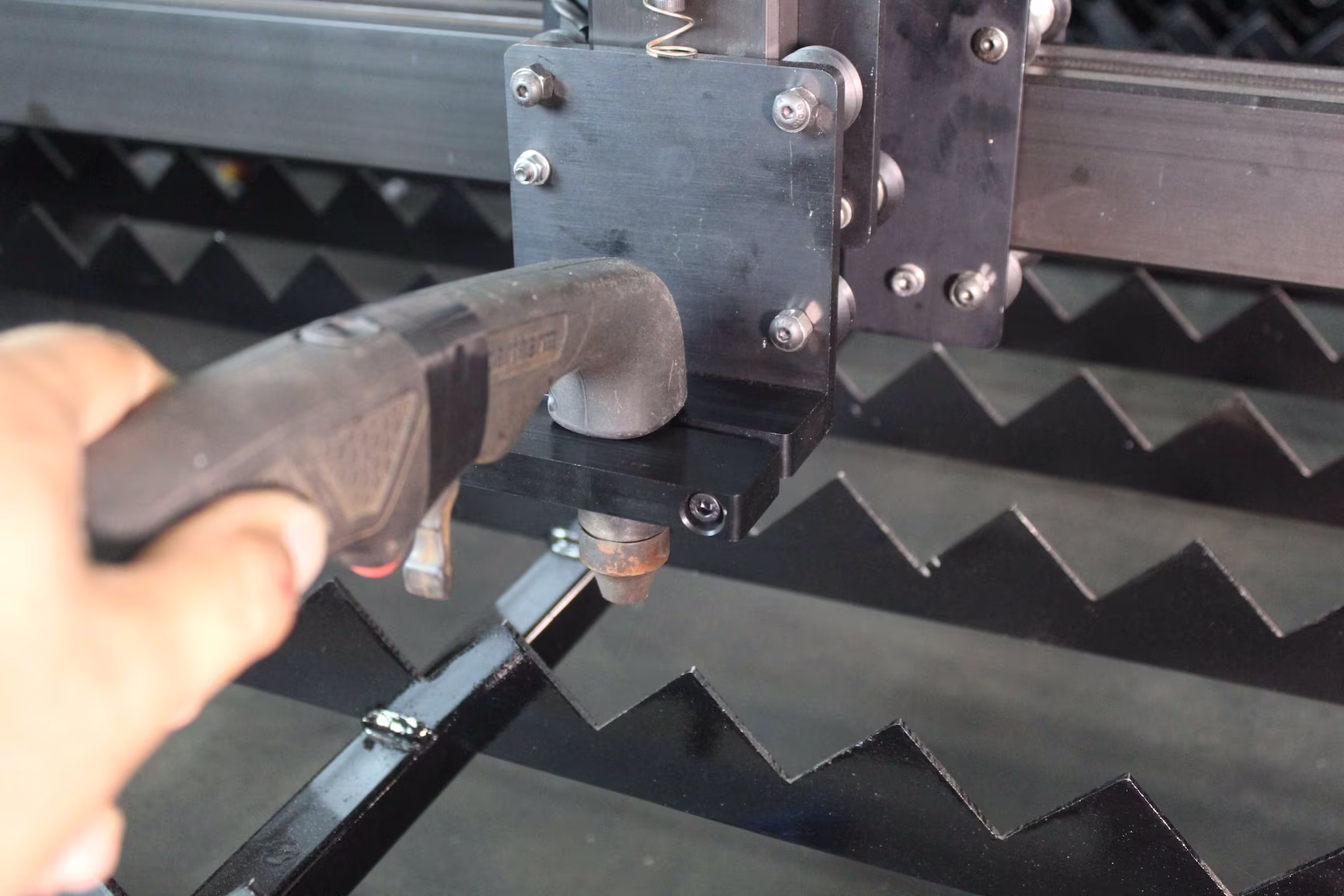

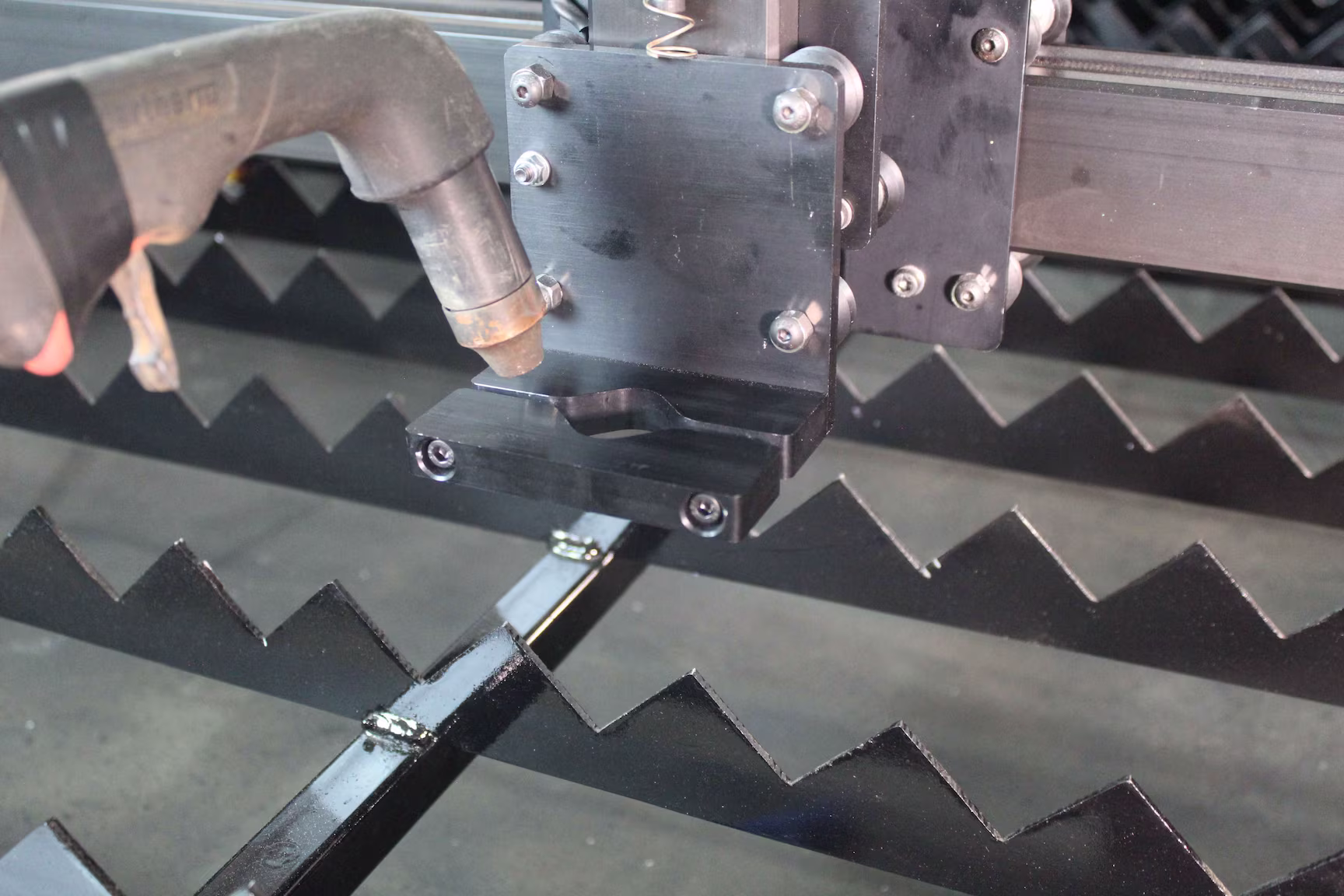

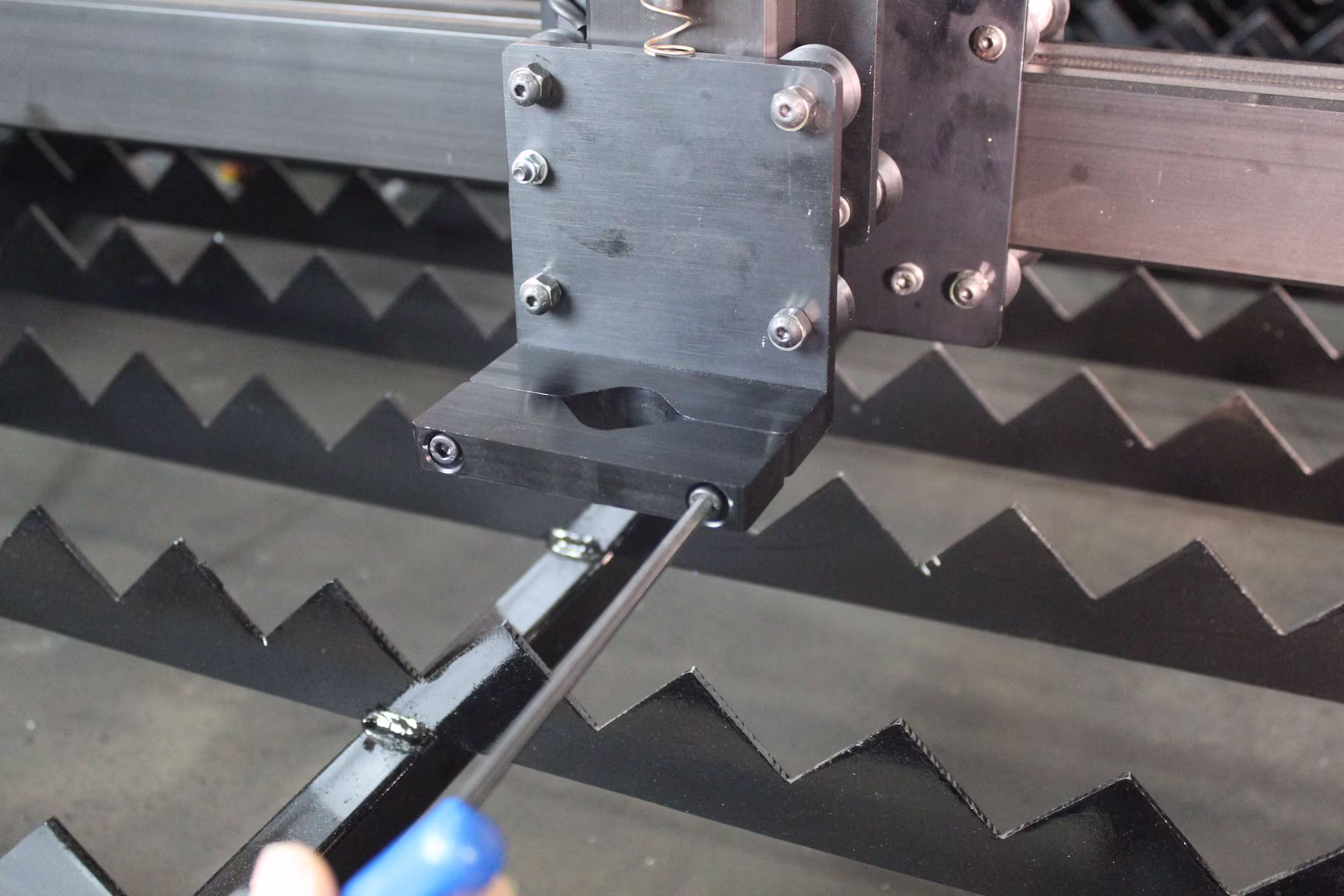

El siguiente paso es colocar nuestra antorcha. En las siguientes imágenes se muestra este proceso.

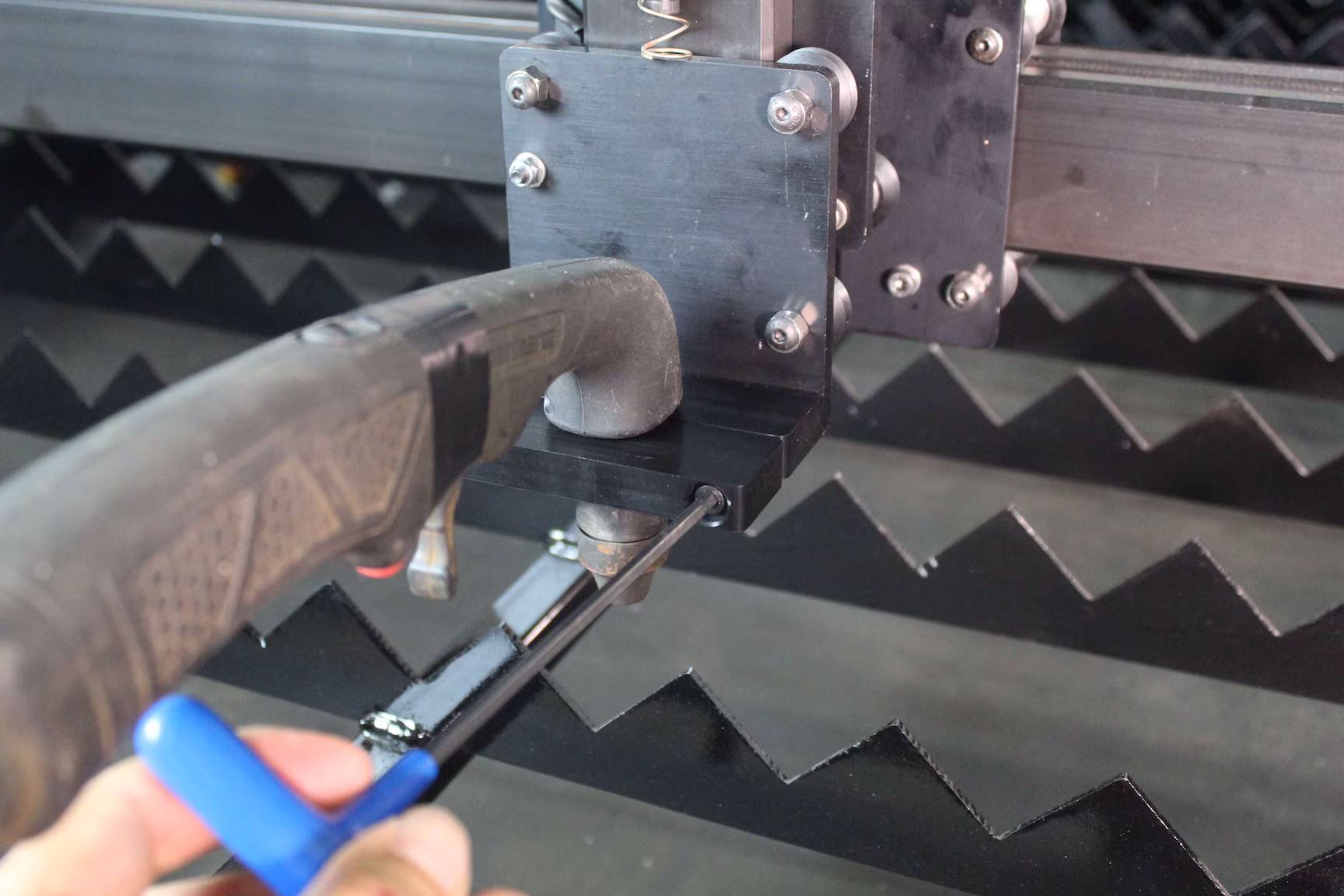

Ensamble Leo 3k _ 194Ensamble Leo 3k _ 195Ensamble Leo 3k _ 196Ensamble Leo 3k _ 197

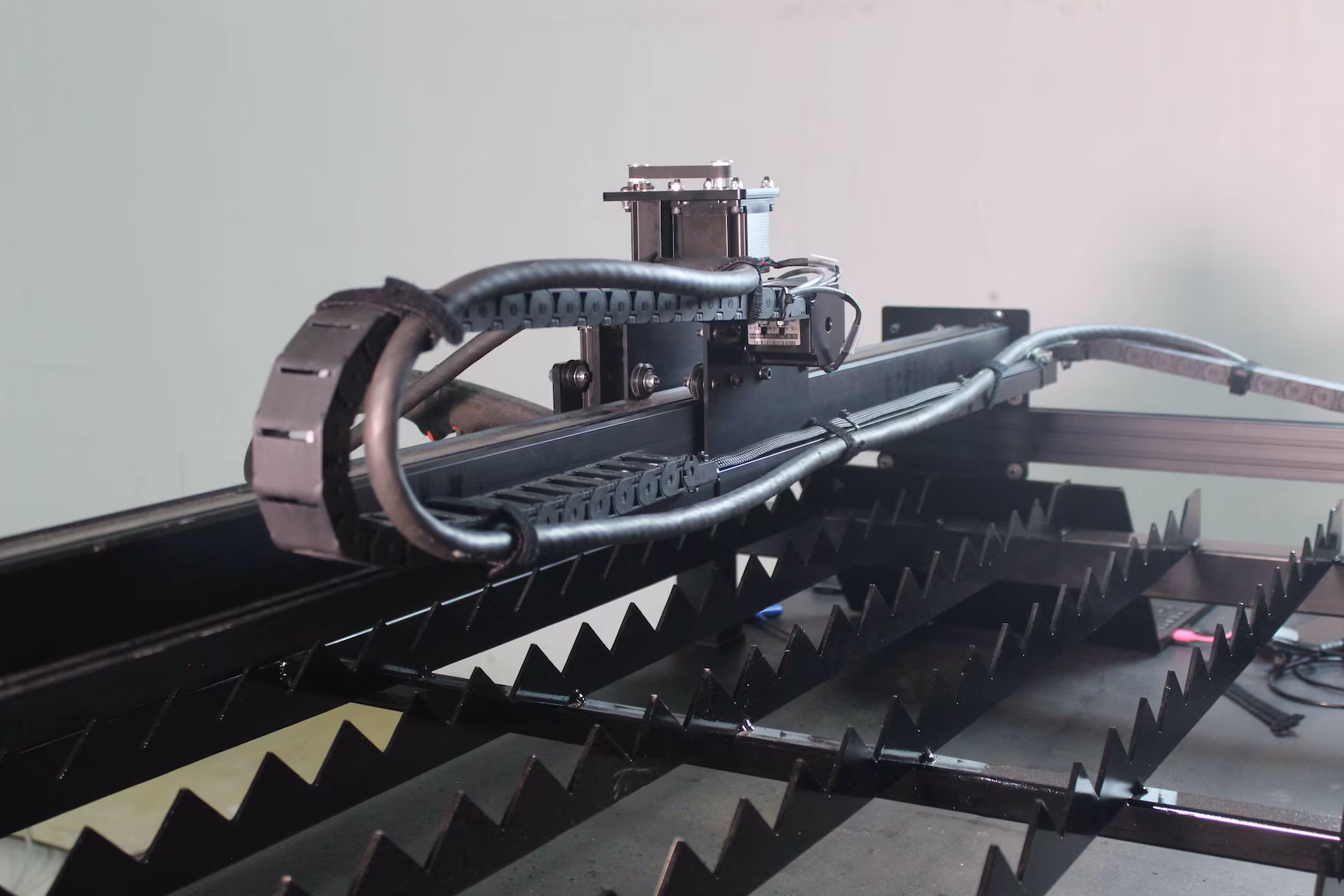

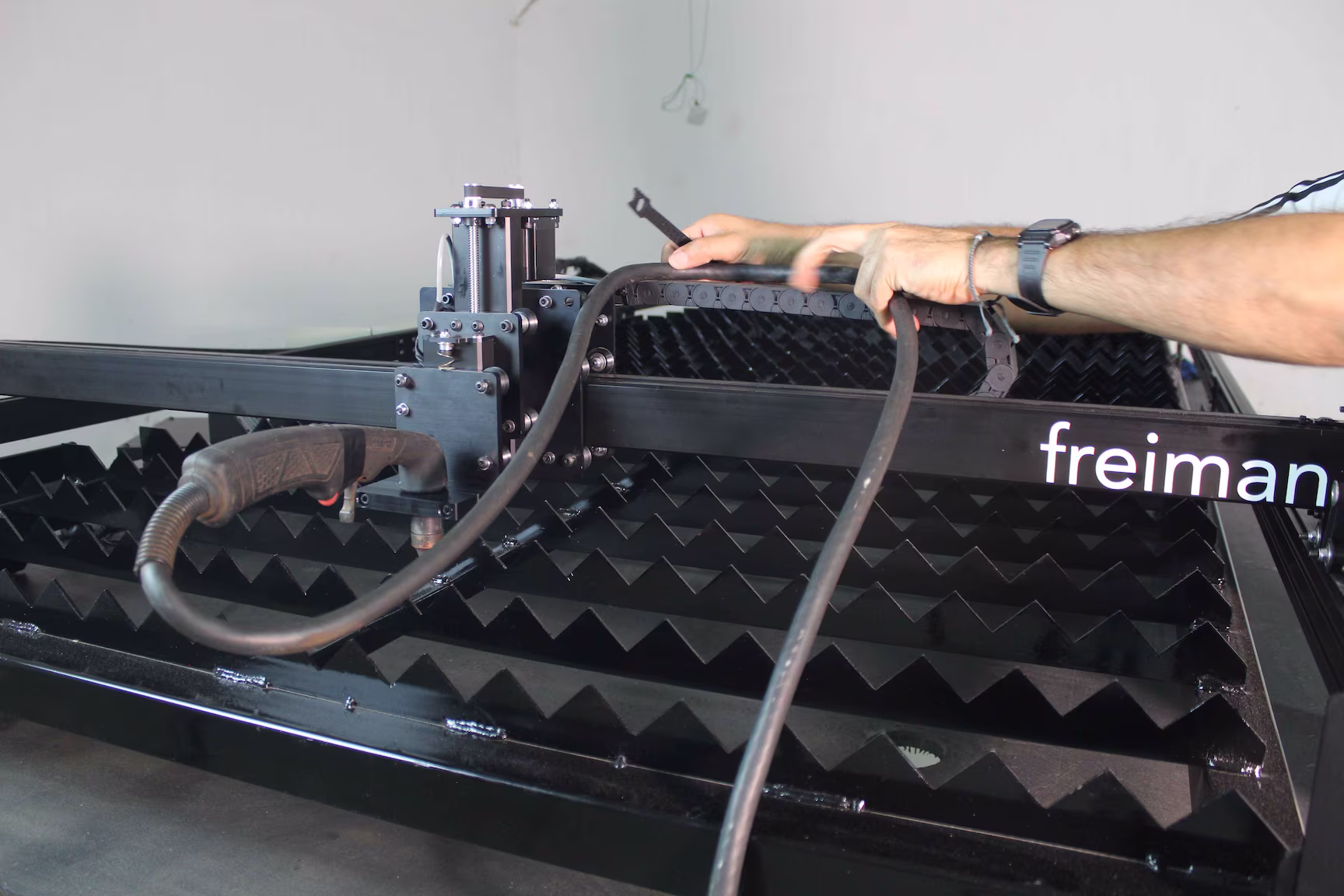

Lo siguiente que vamos a hacer es pasar nuestra antorcha por la cadena portacables. En las siguientes imágenes se muestra este proceso.
Figura Nota
Nota

Este proceso es posible siempre y cuando la antorcha sea lo suficientemente larga como para hacer el recorrido por toda la cadena portacables.

Ensamble Leo 3k _ 198Ensamble Leo 3k _ 199Ensamble Leo 3k _ 200
Por último es conectar nuestra antorcha al generador de plasma.
Ensamble Leo 3k _ 201Ensamble Leo 3k _ 202Ensamble Leo 3k _ 203Ensamble Leo 3k _ 204

Cuarto paso. Fin

Fin del armado. Felicidades, ahora el equipo está listo para comenzar a trabajar. El siguiente paso es comunicar nuestra computadora con el equipo Leo mediante los respectivos software y comenzar a trabajar en nuestros cortes.
